技术领域

本发明属于安防监控领域，尤其是涉及一种无死角风力自清洁户外摄像头。

背景技术

户外监控摄像头可以起到记录犯罪现场以及威慑犯罪分子等作用，对于治安管理有着较为重要的作用。

户外摄像头在实际的使用过程中，往往效果不尽人意，比如在风雨天气下，摄像头常常会被密布的水珠所遮挡，使采集画面变得模糊，让犯罪分子有机可乘。

经检索，中国专利授权号为CN105578000B公开了风力自洁净户外摄像头，包括基座，所述基座下方设有镜头和半球形防护罩，所述防护罩将镜头罩扣于内部；所述基座外侧设有一个轴承，所述轴承的内圈与所述基座、防护罩相对固定；所述轴承的外圈周向阵列有弧形扇叶，且轴承外圈的下方固定连接有与所述防护罩表面相贴合的刮水片。

现有的风力自洁净户外摄像头存在以下不足之处：通过设置可以转动刮水片虽然能够对防护罩的表面进行刮水清洁，但是，刮水片的转动速度受到外界风力的影响较大，当外界风力较小，刮水片转动速度较慢时，会对摄像头的视野造成持续性的遮挡，尤其是在风停下之后，刮水片一旦停留在摄像头的关键拍摄位置时，很容易造成摄像头的拍摄死角，对治安管理产生严重的影响。

为此，我们提出一种无死角风力自清洁户外摄像头来解决上述问题。

发明内容

本发明的目的是针对上述问题，提供一种除水效果好的无死角风力自清洁户外摄像头。

为达到上述目的，本发明采用了下列技术方案：一种无死角风力自清洁户外摄像头，包括基座，所述基座的下端固定安装有镜头，所述镜头外罩设有保护罩，所述基座外侧壁设有轴承，所述轴承的内圈与基座的外侧壁固定连接，所述轴承的外圈与保护罩的内侧壁固定连接，所述保护罩的外侧壁上固定连接有多片扇叶，所述保护罩外设有与之相匹配的弧形管，所述弧形管的上端通过U型连接杆与基座的侧壁固定连接，所述弧形管的凹弧面固定连接有弧形刮水条，所述弧形刮水条与保护罩的表面相贴合。

在上述的无死角风力自清洁户外摄像头中，所述弧形刮水条采用吸水材质。

在上述的无死角风力自清洁户外摄像头中，所述扇叶倾斜设置，所述基座外套接有开口向下的集风罩，所述集风罩位于扇叶的正上方，所述U型连接杆通过集风罩与基座的侧壁固定连接，所述U型连接杆内设有进气通道，所述进气通道的两端分别与集风罩以及弧形管相连通，所述弧形管靠近弧形刮水条的侧壁上设有多个毛细通道。

与现有的技术相比，本无死角风力自清洁户外摄像头的优点在于：

1、本发明通过设置可转动的保护罩以及位置固定的弧形刮水条，由于保护罩为半球状，各部位的透光率相同，因此，在保护罩发生转动的过程中，基本不会对摄像头的采集画面产生影响，能够减少摄像头的监控死角。

2、本发明通过设置倾斜的扇叶以及集风罩，能够对外部快速流动的空气进行收集，并导入进气通道中，根据伯努利原理(流体的流速越快，压强越小)可知，当快速流动的空气进入进气通道后，会将附着在弧形刮水条上的水珠顺着毛细通道吸入进气通道内，使水珠顺着快速流动的空气沿弧形管排出，具有较好的除水能力，提高弧形刮水条对保护罩的除水清洁能力。

附图说明

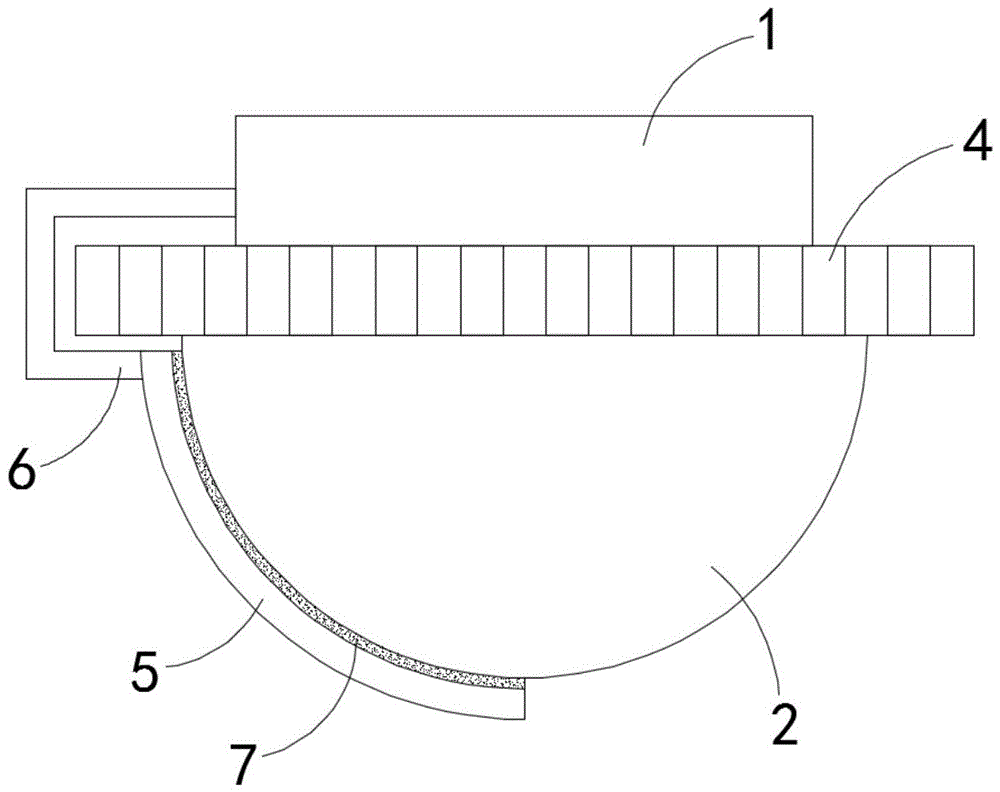

图1是本发明提供的一种无死角风力自清洁户外摄像头实施例1的结构示意图；

图2是本发明提供的一种无死角风力自清洁户外摄像头实施例1的仰视结构示意图；

图3是本发明提供的一种无死角风力自清洁户外摄像头实施例2的结构透视图；

图4是图3中的A处放大结构示意图；

图5是图4中的A处放大结构示意图；

图6是本发明提供的一种无死角风力自清洁户外摄像头实施例2的仰视结构示意图。

图中，1基座、2保护罩、3轴承、4扇叶、5弧形管、6U型连接杆、7弧形刮水条、8集风罩、9进气通道、10毛细通道。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-2所示，一种无死角风力自清洁户外摄像头，包括基座1，基座1的下端固定安装有镜头，镜头外罩设有保护罩2，基座1外侧壁设有轴承3，轴承3的内圈与基座1的外侧壁固定连接，轴承3的外圈与保护罩2的内侧壁固定连接，保护罩2的外侧壁上固定连接有多片扇叶4，保护罩2外设有与之相匹配的弧形管5，弧形管5的位置可设置在远离监控区的位置，可以最大限度的避免出现监控死角，弧形管5的上端通过U型连接杆6与基座1的侧壁固定连接，弧形管5的凹弧面固定连接有弧形刮水条7，弧形刮水条7与保护罩2的表面相贴合。

本实施例中，在风雨天气时，风会吹动扇叶4，扇叶4带动保护罩2转动，由于弧形刮水条7与基座1的位置保持相对固定，所以弧形刮水条7会将保护罩2上端的水珠刮下，保持保护罩2表面的清洁，从而确保摄像头具备良好的拍摄视野。

实施例2

如图3-5所示，本实施例与实施例1的不同之处在于：弧形刮水条7采用吸水材质，如吸水棉条等，扇叶4倾斜设置，基座1外套接有开口向下的集风罩8，集风罩8为盘状罩体，集风罩8位于扇叶4的正上方，U型连接杆6通过集风罩8与基座1的侧壁固定连接，U型连接杆6内设有进气通道9，进气通道9的两端分别与集风罩8以及弧形管5相连通，弧形管5靠近弧形刮水条7的侧壁上设有多个毛细通道10。

本实施例中，当弧形刮水条7将保护罩2上的水分吸收后，在毛细通道10的作用下，会将水珠持续向弧形管5内转移，与此同时，当风力驱动扇叶4转动时，扇叶4会将风力向上输送，在集风罩8的作用下，使快速流动的空气进入进气通道9内，再顺着进气通道9进入弧形管5中，根据伯努利原理可知，此时弧形管5内的气压小于外部气压，在外界大气压的作用下，能够加速水珠从毛细通道10进入弧形管5内，从而实现对弧形刮水条7的吸水，使弧形刮水条7具备持续吸水能力，提高对保护罩2的清洁效果。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
