技术领域

本发明属于手工造纸技术领域，具体涉及一种简化揭纸防破损手工造纸装置。

背景技术

抄纸帘是由竹丝编成的一种柔软细密的柔性筛网，被缝制在一个方框中，或是两根杆上，将其置入搅拌好后的浆中，然后拿起，上下左右晃动，使浆水在帘上均匀分布，同时让水从各个方向流出，保留细碎的纤维，且因为水流出的不规则，纤维的排列也变得不规则，使纸张更有韧性，不易碎裂，但现有技术考虑不足的是：

由于抄纸帘是竹制的，较为柔软，浆水会聚在篾席中间，使纸薄厚不均，所以在使用时，需要在底部加个能够漏水的框架，一般都是将抄纸帘放置在框架上，用手握住抄纸帘和框架，或是在其上加个木条再握住，比较费力，同时，在浆水初步成型之后，要将纸揭下的时候，因为仍然具有大量的水分，且纤维松散初步结为一块，在揭的过程中很容易就把纸张揭破，需要工作人员具有丰富的经验和大量的心力去注意，从而导致造纸效率不高，且易出现劣质品。

发明内容

针对现有技术存在的不足，本发明目的是提供一种简化揭纸防破损手工造纸装置，以解决由于抄纸帘是竹制的，较为柔软，浆水会聚在篾席中间，使纸薄厚不均，所以在使用时，需要在底部加个能够漏水的框架，一般都是将抄纸帘放置在框架上，用手握住抄纸帘和框架，或是在其上加个木条再握住，比较费力，同时，在浆水初步成型之后，要将纸揭下的时候，因为仍然具有大量的水分，且纤维松散初步结为一块，在揭的过程中很容易就把纸张揭破，需要工作人员具有丰富的经验和大量的心力去注意，从而导致造纸效率不高，且易出现劣质品的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种简化揭纸防破损手工造纸装置，其结构包括弧形把式、固定漏水框架、固定插销、连接柱、转块、省力肘臂放置板、铰链座、抄纸帘，其特征在于：所述弧形把式位于固定漏水框架上方套设在连接柱上端，所述固定插销贯穿弧形把式侧面同时贯穿其内部的连接柱上端，所述连接柱镶嵌固定安装在转块上方，所述转块镶嵌活动安装在固定漏水框架两侧，所述省力肘臂放置板套设于转块下端且固定安装在固定漏水框架下方，所述铰链座通过螺钉安装固定在固定漏水框架两侧，所述抄纸帘滑动嵌合在固定漏水框架内部。

作为优选的，所述固定漏水框架由卡板、吊孔、框架侧漏水方孔、抄纸帘放置平板、底部漏水槽、转块安装孔、固定滑槽、放置架组成,所述卡板通过铰链座与放置架铰链连接，所述吊孔设于卡板上方与卡板为一体化结构，所述框架侧漏水方孔位于卡板与放置架之间且同时贯穿两者，所述抄纸帘放置平板与放置架为一体化结构，所述底部漏水槽贯穿于抄纸帘放置平板，所述转块安装孔贯穿抄纸帘放置平板，所述固定滑槽位于抄纸帘放置平板两侧。

作为优选的，所述抄纸帘由篾席、卡杆、卡杆漏水方孔组成，所述篾席与卡杆固定连接，所述卡杆与篾席相互平行。所述卡杆漏水方孔贯穿在卡杆侧面。

作为优选的，所述卡杆镶嵌安装在卡板下方，所述揭纸装置与卡杆间隙配合，所述起纸装置背面与卡杆正面相抵位于揭纸装置下方。

作为优选的，所述揭纸装置由揭纸辊子、辊子架、手柄组成，所述揭纸辊子水平安装在揭纸辊子之间且与其间隙配合，所述辊子架镶嵌固定安装在手柄靠近揭纸辊子的一端，所述手柄与揭纸辊子相互垂直。

作为优选的，所述起纸装置由滑动件、铰链杆、起纸板、装置外壳、固定柱、起纸扳机、连接块组成，所述滑动件通过铰链杆与起纸板相连接，所述铰链杆套设在起纸板下方，所述起纸板与装置外壳相互平行，所述固定柱固定安装在装置外壳内部，所述起纸扳机与固定柱间隙配合，所述连接块固定安装在滑动件左端与起纸扳机铰链连接。

作为优选的，所述省力肘臂放置板中外部设有弧面，所述框架侧漏水方孔与卡杆漏水方孔相贯通，所述装置外壳设有用于漏水的通槽。

作为优选的，所述弧形把式设有两个位于固定漏水框架上方，所述省力肘臂放置板设有四个设于弧形把式两端下方，所述吊孔设有四个。

作为优选的，所述起纸装置内部构建优选为非金属材料制成，以延长使用期。

工作原理：将碾压好的物料倒入舀料池，并打捞出粗料，在抄纸之前先放入纸药，也就是滑水，由猕猴桃藤或枞树根等泡制而成，能够使浆水内部的纤维分布均匀，同时让纸张可以张张分离，抄纸时，将抄纸帘安装到固定漏水框架上，把弧形把式安装固定好，两手各抓一个弧形把式，手肘或前臂可以靠在省力肘臂放置板的弧面上，在抬起摇动时，更加省力，将装置放入池中，使浆水刚刚没过抄纸帘，抬起并摇晃，使浆水均匀分布在篾席上，同时沥除水份，纸张初步成型，挂钩穿过吊孔将装置固定吊在池子上，拿揭纸装置放在抄纸帘靠近起纸装置的一端，扣动起纸扳机，滑动件通过铰链杆抬起起纸板，由于起纸板与抄纸帘之间的间隙很小，且高度相等，纤维也会在其上形成纸膜，并与抄纸帘上的相连，起纸板抬起纸膜，纸膜依靠残余水份的粘性，附在揭纸辊子上，揭纸辊子立刻沿抄纸帘向另一端滚动，将初步成型的纸完整揭下，在揭的过程中能够保证纸张的完整，不需要耗费工作人员大量心力去注意，减轻工作负担，提高造纸效率，大大减少劣质品的出现。

有益效果

1、相较于现有技术，起纸板抬起纸膜，纸膜依靠残余水份的粘性，附在揭纸辊子上，揭纸辊子立刻沿抄纸帘向另一端滚动，将初步成型的纸完整揭下，在揭的过程中能够保证纸张的完整，不需要耗费工作人员大量心力去注意，减轻工作负担，提高造纸效率，大大减少劣质品的出现。

2、相较于现有技术，工作人员手肘或前臂可以靠在省力肘臂放置板的弧面上，在抬起装置摇动时，更加省力，减轻工作负担。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

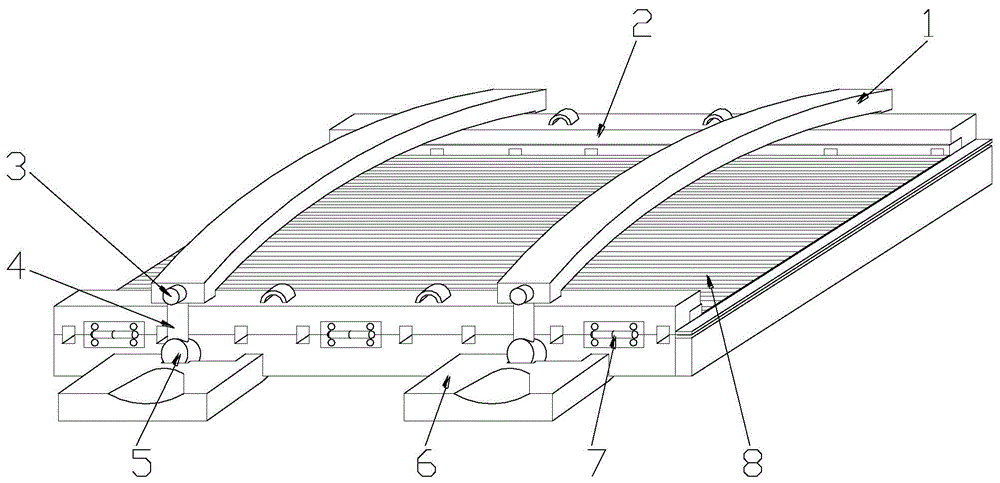

图1为本发明一种简化揭纸防破损手工造纸装置的结构示意图；

图2为本发明固定漏水框架结构示意图；

图3为本发明抄纸帘结构示意图；

图4为本发明揭纸时侧面工作图；

图5为本发明起纸装置正视剖面图；

图6为本发明揭纸装置结构示意图。

图中：弧形把式1、固定漏水框架2、卡板21、吊孔22、框架侧漏水方孔23、抄纸帘放置平板24、底部漏水槽25、转块安装孔26、固定滑槽27、放置架28、固定插销3、连接柱4、转块5、省力肘臂放置板6、铰链座7、抄纸帘8、篾席81、卡杆82、卡杆漏水方孔83、揭纸装置a、揭纸辊子a1、辊子架a2、手柄a3、起纸装置b、滑动件b1、铰链杆b2、起纸板b3、装置外壳b4、固定柱b5、起纸扳机b6、连接块b7。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1：所述弧形把式1、固定漏水框架2、固定插销3、连接柱4、转块5、省力肘臂放置板6、铰链座7、抄纸帘8，其特征在于：所述弧形把式1位于固定漏水框架2上方套设在连接柱4上端，所述固定插销3贯穿弧形把式1侧面同时贯穿其内部的连接柱4上端，所述连接柱4镶嵌固定安装在转块5上方，所述转块5镶嵌活动安装在固定漏水框架2两侧，所述省力肘臂放置板6套设于转块5下端且固定安装在固定漏水框架2下方，所述铰链座7通过螺钉安装固定在固定漏水框架2两侧，所述抄纸帘8滑动嵌合在固定漏水框架2内部，所述省力肘臂放置板6设有弧面，在抬起装置摇动时，手肘或前臂可以靠在弧面上，更加省力，减轻工作负担。

请参阅图2：所述固定漏水框架2由卡板21、吊孔22、框架侧漏水方孔23、抄纸帘放置平板24、底部漏水槽25、转块安装孔26、固定滑槽27、放置架28组成,所述卡板21通过铰链座7与放置架28铰链连接，所述吊孔22设于卡板21上方与卡板21为一体化结构，所述框架侧漏水方孔23位于卡板21与放置架28之间且同时贯穿两者，所述抄纸帘放置平板24与放置架28为一体化结构，所述底部漏水槽25贯穿于抄纸帘放置平板24，所述转块安装孔26贯穿抄纸帘放置平板24，所述固定滑槽27位于抄纸帘放置平板24两侧，所述框架侧漏水方孔23提高装置的漏水速率，加快纸张的成型。

请参阅图3：所述抄纸帘8由篾席81、卡杆82、卡杆漏水方孔83组成，所述篾席81与卡杆82固定连接，所述卡杆82与篾席81相互平行。所述卡杆漏水方孔83贯穿在卡杆82侧面，所述卡杆82与固定滑槽27配合，所述卡杆漏水方孔83提高装置的漏水速率，加快纸张的成型。

请参阅图4：所述卡杆82镶嵌安装在卡板21下方，所述揭纸装置a与卡杆82间隙配合，所述起纸装置b背面与卡杆82正面相抵位于揭纸装置a下方，所述揭纸装置a将成型的纸张从抄纸帘8上揭下，所述起纸装置b将初步成型的纸张掀起一部分，并保证纸张的完整。

请参阅图5：所述揭纸装置a由揭纸辊子a1、辊子架a2、手柄a3组成，所述揭纸辊子a1水平安装在揭纸辊子a1之间且与其间隙配合，所述辊子架a2镶嵌固定安装在手柄a3靠近揭纸辊子a1的一端，所述手柄a3与揭纸辊子a1相互垂直，所述手柄a3设有贴合手掌的弧面，不易滑脱，更好发力。

请参阅图6：所述起纸装置b由滑动件b1、铰链杆b2、起纸板b3、装置外壳b4、固定柱b5、起纸扳机b6、连接块b7组成，所述滑动件b1通过铰链杆b2与起纸板b3相连接，所述铰链杆b2套设在起纸板b3下方，所述起纸板b3与装置外壳b4相互平行，所述固定柱b5固定安装在装置外壳b4内部，所述起纸扳机b6与固定柱b5间隙配合，所述连接块b7固定安装在滑动件b1左端与起纸扳机b6铰链连接，所述起纸扳机b6启动起纸装置b内部的传动结构，使起纸板b3上抬，将初步成型的纸张掀起一部分。

具体工作流程如下：

将碾压好的物料倒入舀料池，并打捞出粗料，在抄纸之前先放入纸药，也就是滑水，由猕猴桃藤或枞树根等泡制而成，能够使浆水内部的纤维分布均匀，同时让纸张可以张张分离，抄纸时，将抄纸帘8安装到固定漏水框架2上，把弧形把式1安装固定好，两手各抓一个弧形把式1，手肘或前臂可以靠在省力肘臂放置板6的弧面上，在抬起摇动时，更加省力，将装置放入池中，使浆水刚刚没过抄纸帘8，抬起并摇晃，使浆水均匀分布在篾席81上，同时沥除水份，纸张初步成型，挂钩穿过吊孔22将装置固定吊在池子上，拿揭纸装置a放在抄纸帘8靠近起纸装置b的一端，扣动起纸扳机b6，滑动件b1通过铰链杆b2抬起起纸板b3，由于起纸板b3与抄纸帘8之间的间隙很小，且高度相等，纤维也会在其上形成纸膜，并与抄纸帘8上的相连，起纸板b3抬起纸膜，纸膜依靠残余水份的粘性，附在揭纸辊子a1上，揭纸辊子a1立刻沿抄纸帘8向另一端滚动，将初步成型的纸完整揭下，在揭的过程中能够保证纸张的完整，不需要耗费工作人员大量心力去注意，减轻工作负担，提高造纸效率，大大减少劣质品的出现。

本发明解决由于抄纸帘是竹制的，较为柔软，浆水会聚在篾席中间，使纸薄厚不均，所以在使用时，需要在底部加个能够漏水的框架，一般都是将抄纸帘放置在框架上，用手握住抄纸帘和框架，或是在其上加个木条再握住，比较费力，同时，在浆水初步成型之后，要将纸揭下的时候，因为仍然具有大量的水分，且纤维松散初步结为一块，在揭的过程中很容易就把纸张揭破，需要工作人员具有丰富的经验和大量的心力去注意，从而导致造纸效率不高，且易出现劣质品的问题，本发明通过上述部件的互相组合，起纸板b3抬起纸膜，纸膜依靠残余水份的粘性，附在揭纸辊子a1上，揭纸辊子a1立刻沿抄纸帘8向另一端滚动，将初步成型的纸完整揭下，在揭的过程中能够保证纸张的完整，不需要耗费工作人员大量心力去注意，减轻工作负担，提高造纸效率，大大减少劣质品的出现。

以上仅描述了本发明的基本原理和优选实施方式，本领域人员可以根据上述描述作出许多变化和改进，这些变化和改进应该属于本发明的保护范围。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
