技术领域

本发明涉及亚麻纺织技术领域，具体为一种亚麻纺织加工用布料收卷装置。

背景技术

众所周知，纺织完成后，需要将布料成卷分装，每卷布料的形成通常是由卷筒在驱动装置的带动下将布料卷取在其上而形成的，在卷取一定量的布料后，就需要移除已经成卷的卷取辊，更换新的卷取辊，然而，在移除已经成卷的卷取辊时，通常是依靠人工搬运，此种方式费时、费力，已经无法满足科学生产的需要，且严重影响了纺织效率。因此，为了避免上述现有技术中存在的问题予以改进。

在中国发明专利申请公开说明书CN104016166A中公开的一种布料收卷装置，该布料收卷装置，虽然，通过在机架上设置可沿导轨滑动的第一移动板、第二移动板以及滑道来实现布棍的自动搬运，使用时，将布棍设置在第一移动板和第二移动板所围成的半圆弧形凹槽内进行卷布，当布棍卷取预设量的布料后，设置在机架侧板两侧的气缸拉动第一移动板和第二移动板，布棍在重力的作用下顺着机架侧板的缺口掉入位于机架内侧的滑道内，由于滑道设置有一定的倾斜角，布棍在惯性力的驱使下顺着滑道滑出，完成搬运，整个过程自动连续完成，不仅省时、省力，更重要的是提高了生产效率，自动化程度高，结构简单、使用方便，但是，该布料收卷装置，在拆卸收卷好的布料辊时，不能继续工作，收卷的布料不经过碾平会皱掉。

目前，现有的用于亚麻纺织加工用布料收卷装置，无法很好的碾平布料，导致布料有褶皱，在拆卸布卷辊时，不能继续工作，使用不便，不利于推广使用。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种亚麻纺织加工用布料收卷装置，解决了现有的用于亚麻纺织加工用布料收卷装置，无法很好的碾平布料，导致布料有褶皱，在拆卸布卷辊时，不能继续工作，使用不便，不利于推广使用的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种亚麻纺织加工用布料收卷装置，包括收卷装置本体，所述收卷装置包括底座、第一支撑杆、运布板、转动架、转动轴、第二支撑杆、压布辊和布卷辊，所述第一支撑杆的下端与底座的上端一侧固定连接，所述转动架通过转动轴与第一支撑板活动连接，所述运布板的下端与底座的上端另一侧固定连接，所述第二支撑杆的下端与底座的上端中部固定连接，所述压布辊的中部固定安装有连接杆，所述布卷辊活动安装在转动架的一端中部；

所述运布板的上端一侧固定安装有毛刷，所述运布板的上端另一侧固定安装有蒸汽板，所述蒸汽板的内部开设有蒸汽孔，所述毛刷的下端活动安装有集尘箱，所述集尘箱的上端开设有吸尘孔，所述蒸汽板的下端固定安装有水箱，所述水箱的下端与底座的上端中部固定连接，所述水箱的内底壁固定安装有加热片，所述水箱的一端内壁下侧开设有进水口，所述转动架的上端中部开设有与转动轴相适配的转动槽，所述转动轴的上下两端中部均开设有凹槽，所述凹槽的内底壁通过压缩弹簧固定连接有卡块，所述转动槽的上下两端中部均开设有与卡块相适配的卡槽。

可选的，所述连接杆的一端与压布辊的中部固定连接，所述连接杆的另一端通过螺母与第二支撑杆的一端上侧活动连接。

可选的，所述布卷辊有两个，两个所述布卷辊分别活动安装在转动架的两端中部。

可选的，所述转动架的截面为圆形，所述运布板与底座之间的夹角不大于45度。

可选的，所述蒸汽孔不少于三个，所述蒸汽孔等间距排列在蒸汽板的内部。

可选的，所述吸尘孔有多个，多个所述吸尘孔等间距排列在集尘箱的上端。

可选的，所述水箱位于第二支撑杆的前方，所述进水孔位于加热片的右侧。

可选的，所述水箱的截面为直角梯形，所述吸尘孔为小型吸尘孔。

可选的，所述压布辊位于布卷辊的上方，所述压布辊的直径小于布卷辊的直径。

可选的，所述卡块的截面为直角梯形，所述卡槽的截面为三角形。

(三)有益效果

本发明提供了一种亚麻纺织加工用布料收卷装置，具备以下有益效果：

(1)、该亚麻纺织加工用布料收卷装置，一方面压布辊可以在布料卷入卷布辊时将布料压平，另一方面转动轴可以带动转动架转动，将收卷好布料的收卷辊转动到另一端进行拆卸，其次两个卷布辊可以在其中一个卷布辊拆卸时，另一个卷布辊能继续工作，增加工作效率，此外压布辊和第二支撑杆活动连接，使压布辊可以调整高度，方便碾平布料。

(2)、该亚麻纺织加工用布料收卷装置，一方面毛刷可以将布料上存在的灰尘刷掉，另一方面吸尘口可以将毛刷刷掉的灰尘吸入集尘箱内，防止灰尘随意掉落，其次蒸汽板可以将布料蒸湿，使压布辊可以将布料压的更加平整，此外卡块可以使转动轴转动后卡住，防止布卷辊卷布时，转动轴转动。

附图说明

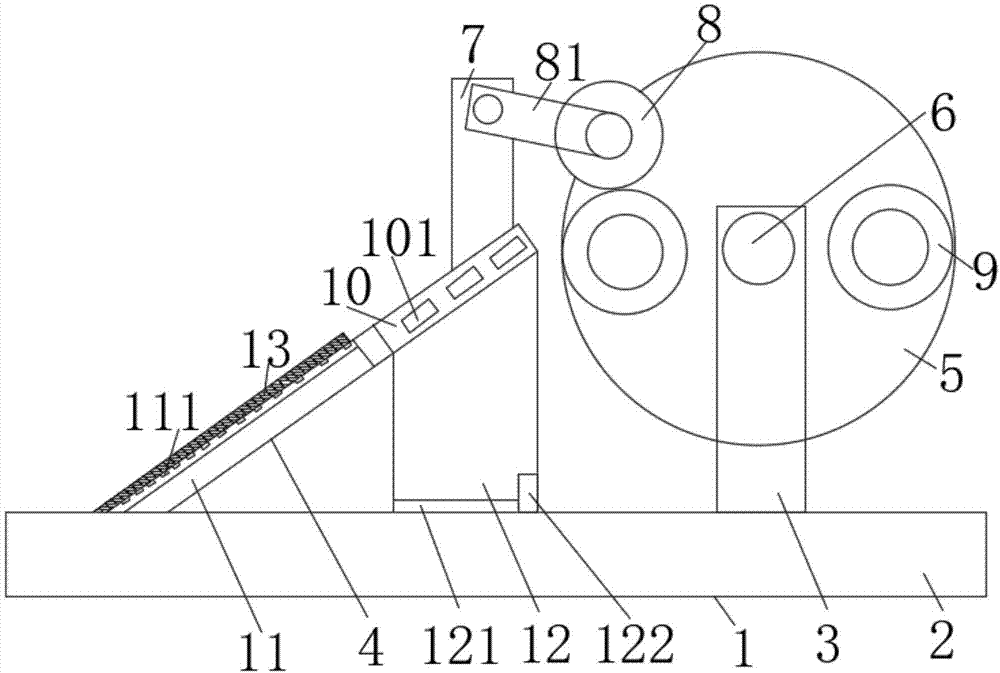

图1为本发明结构示意图；

图2为本发明转动轴的结构示意图。

图中：收卷装置1、底座2、第一支撑杆3、转动槽31、卡槽311、运布板4、转动架5、转动轴6、凹槽61、卡块62、第二支撑杆7、压布辊8、连接杆81、布卷辊9、蒸汽板10、蒸汽孔101、集尘箱11、吸尘孔111、水箱12、加热片121、进水口122、毛刷13。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“宽度”、“上”、“下”、“前”、“右”、“底”、“内”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征；在本发明的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

请参阅图1-2，本发明提供一种技术方案：一种亚麻纺织加工用布料收卷装置，包括收卷装置本体1，收卷装置1包括底座2、第一支撑杆3、运布板4、转动架5、转动轴6、第二支撑杆7、压布辊8和布卷辊9，压布辊8可以在布料卷入卷布辊9时将布料压平，第一支撑杆3的下端与底座2的上端一侧固定连接，转动架5通过转动轴6与第一支撑板3活动连接，转动轴6活动安装在第一支撑杆3的上端中部，转动轴6贯穿第一支撑杆3的上端中部，转动轴6可以带动转动架5转动，将收卷好布料的收卷辊9转动到另一端进行拆卸，运布板4的下端与底座2的上端另一侧固定连接，第二支撑杆7的下端与底座2的上端中部固定连接，压布辊8的中部固定安装有连接杆81，布卷辊9活动安装在转动架5的一端中部；

运布板4的上端一侧固定安装有毛刷13，毛刷13可以将布料上存在的灰尘刷掉，运布板4的上端另一侧固定安装有蒸汽板10，蒸汽板10的内部开设有蒸汽孔101，蒸汽板10可以将布料蒸湿，使压布辊8可以将布料压的更加平整，毛刷13的下端活动安装有集尘箱11，集尘箱11的上端开设有吸尘孔111，吸尘口111可以将毛刷13刷掉的灰尘吸入集尘11箱内，防止灰尘随意掉落，蒸汽板10的下端固定安装有水箱12，水箱12的下端与底座2的上端中部固定连接，水箱12的内底壁固定安装有加热片121，水箱12的一端内壁下侧开设有进水口122，转动架3的上端中部开设有与转动轴6相适配的转动槽31，转动轴6的上下两端中部均开设有凹槽61，凹槽61的内底壁通过压缩弹簧固定连接有卡块62，卡块62可以使转动轴6转动后卡住，防止布卷辊9卷布时，转动轴6转动，转动槽31的上下两端中部均开设有与卡块62相适配的卡槽311。

作为本发明的一种可选技术方案：连接杆81的一端与压布辊8的中部固定连接，连接杆81的另一端通过螺母与第二支撑杆7的一端上侧活动连接，压布辊8和第二支撑杆7活动连接，使压布辊8可以调整高度，方便碾平布料。

作为本发明的一种可选技术方案：布卷辊9有两个，两个布卷辊9分别活动安装在转动架5的两端中部，两个卷布辊9在其中一个卷布辊9拆卸时，另一个卷布辊9能继续工作，增加工作效率。

作为本发明的一种可选技术方案：转动架5的截面为圆形，运布板4与底座2之间的夹角不大于45度，角度小一点，可以保证布卷辊9卷布时不会意外扯坏布料。

作为本发明的一种可选技术方案：蒸汽孔101不少于三个，蒸汽孔101等间距排列在蒸汽板10的内部，多个蒸汽孔101可以将布料蒸的更加均匀。

作为本发明的一种可选技术方案：吸尘孔111有多个，多个吸尘孔111等间距排列在集尘箱11的上端，多个吸尘孔111可以将输掉的灰尘及时的吸入集尘箱11内，防止灰尘再次沾到布料上。

作为本发明的一种可选技术方案：水箱12位于第二支撑杆7的前方，进水孔122位于加热片121的右侧，加热片121可以将水加热，使水箱12内产生水蒸汽。

作为本发明的一种可选技术方案：水箱12的截面为直角梯形，吸尘孔111为小型吸尘孔，小型吸尘孔111既可以吸尘，也不会因吸力过大影响到卷布辊9正常工作。

作为本发明的一种可选技术方案：压布辊8位于布卷辊9的上方，压布辊8的直径小于布卷辊9的直径，保证压布辊8将布料压平整的同时，不妨碍卷布辊9工作。

作为本发明的一种可选技术方案：卡块62的截面为直角梯形，卡槽311的截面为三角形，这样可以卡接的更加紧固，使转动轴6不会轻易转动。

综上所述，该亚麻纺织加工用布料收卷装置，使用时，使用者将布料的一端放入压布辊8和卷布辊9之间，卷布辊9顺时针转动，将布料卷起，被卷动的布料在经过运布板4上的毛刷13时，毛刷13将布料上的灰尘和毛絮刷掉，此时吸尘口111将灰尘和毛絮吸入集尘箱11的内部，然后布料经过蒸汽板10，蒸汽板10下端水箱2内的加热板121将水加热，水加热后升起的水蒸汽通过蒸汽口101进入位于蒸汽板10上端的布料内，被水蒸汽蒸过的布料通过压布辊8时，更轻易的被压平整，然后卷入卷布棍9上，当卷布棍9将布料卷完之后，向上抬起压布辊8，转动轴6带动转动架5顺时针旋转，此时卡块62受力向内移动，使压缩弹簧压缩，卡块62进入凹槽61的内部，然后转动轴6顺时针转动，当转动轴6转动半周后，卡块62与卡槽311的位置相互对应，压缩弹簧受力消失，恢复原状将卡块62弹入卡槽311的内部，转动轴6被固定住，布卷辊9转动到压布辊8的下方，开始重新卷布，此时将另一个卷好布料的卷布棍9拆下。

需要说明的是，在本发明中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
