技术领域

本发明涉及门，尤其涉及一种设消防灭火机构的门。

背景技术

门的基本结构包括门框和铰接在门框上的门板。现有的门存在以下不足：不能够同消防系统中的供水系统相连接来实现在火灾产生时进行灭火。

发明内容

本发明提供了一种能够同消防系统中的供水系统进行连接的设消防灭火机构的门，解决了现有的门不能够进行灭火的问题。

以上技术问题是通过下列技术方案解决的：一种设消防灭火机构的门，包板门框和铰接在门框上的门板，其特征在于，所述门板内设有总出水通道和同总出水通道连通的支出水通道，所述总出水通道设有贯通门板的上端面的进水孔，所述支出水通道贯通门板的内侧表面形成出水端口，所述出水端口设有消防喷淋头，所述门框的上横梁的下表面上设有能够同所述进水孔对齐的竖滑孔，所述竖滑孔内密封滑动连接有铁磁铁制作而成的盲管和密封滑动套设在盲管上的进水环，所述门框上设有同进水环连通的进水流道，所述进水环的内周面上设有出水口，所述进水孔内设有吸附所述盲管插入进水孔而使得盲管同所述出口孔连通的永磁铁，所述盲管的周面上设有当盲管插入所述进水孔内时同所述出水口连通的过孔，所述门框内穿设有同盲管连接在一起的将盲管拉到所述滑孔内的拉索。使用时，进水流道同消防系统中的供水系统连接在一起。当产生火灾而门板关闭到门框上时，进水孔同竖滑孔对齐，在永磁铁的吸附作用下盲管插入两端入口内而使得过孔同出水孔对齐，从而实现总出水通道同进水环连通，从而使得消防喷淋头的温度达到开启温度开启后水从支出水通道的出口端上排出，从而实现防火门的喷水灭火。门开起时，盲管内缩在滑孔内。盲管插入进水孔后，通过拉索上拉盲管而实现盲管从进水孔内拔出，使得本发明的门能够满足多次开起与关闭的需要。

作为优选，所述消防喷头完全容置在所述支出水通道内。能够避免消防喷淋头被我触碰到而破碎损坏。安全性好。

作为优选，所述述支出水通道的出口端上设有支出水通道部大径段，所述支出水通道部大径段和支出水通道之间形成定位台阶，所述支出水通道部大径段内穿设有搁置在所述定位台阶上的盖板。消防喷淋头开启后水流将盖板冲出而使得水从门板上排出。进一步提高了对消防喷淋头的防护作用。

作为优选，所述盖板为金属结构。使得产生火灾时热量能够快速地传递给消防喷淋头从而避免盖板的设置导致吸附喷淋头响应不及时。

作为另一优选，所述支出水通道密封固接有盖板，所述盖板设有至少三个连通支出水通道位于盖板两端部分的沿盖板的厚度方向贯通盖板的通孔。本技术方案中吸附喷淋头喷出的水只能够经通孔流程，水流经过通孔时流量变小压力增大，从而对水流起到增压、节流、散开的作用。

作为优选，所述通孔的进口端距离盖板中心线的距离大于通孔的出口端距离盖板中心线的距离。能够提升喷出的水的散开和增压效果。

作为优选，所述进水孔设有总出水通道部大径段，所述总出水通道部大径段和总出水通道之间形成承载台阶，所述永磁铁为环形，所述永磁铁密封连接在所述承载台阶上，所述永磁铁上设有将盲管和永磁铁密封连接在一起的密封圈。安装永磁铁方便，对盲管插入总出水通道内的深度进行定位时方便。

作为优选，所述永磁铁上设有将盲管和永磁铁密封连接在一起的密封圈。能够防止盲管同总出水通道进行连接上漏水而影响出水水压。

作为优选，所述盲管的外周面上设有沿盲管周向延伸的支撑环，所述支撑环抵接在所述密封圈上而使得盲管和永磁铁密封连接在一起。进一步通过盲管进行定位时的方便性。

作为优选，所述竖滑孔内设有同所述支撑环配合的限位台阶，所述支撑环同所述限位台阶抵接在一起时所述盲管完全容置在所述竖滑孔内。

作为优选，所述滑孔内连接有换向滑轮，所述换向滑轮支撑着所述拉索。能够使得通过拉索提升盲管时省力。

本发明具有下述优点：能够在产生火灾时进行喷水灭火；盲管能够拔出使得门板被关上后能够再次方便地开启。

附图说明

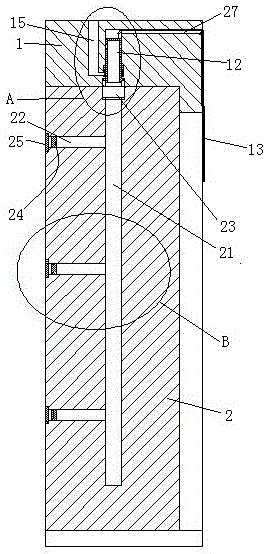

图1为本发明实施例一的示意图。

图2为图1的A处的局部放大示意图。

图3为图1的B处的局部放大示意图。

图4为实施例二中的盖板沿支出水通道的延伸方向进行投影时的示意图。

图5为图4的A—A截面示意图。

图中：门框1、竖滑孔11、限位台阶111、盲管12、支撑环121、过孔122、拉索13、进水环14、进水流道15、出水口16、密封圈17、换向滑轮18、门板2、总出水通道21、支出水通道22、进水孔23、总出水通道部大径段231、消防喷淋头24、支出水通道部大径段221、定位台阶222、盖板25、通孔251、永磁铁26、拉索孔27。

具体实施方式

下面结合附图与实施例对本发明作进一步的说明。

实施例一，参见图1、图2和图3，一种设消防灭火机构的门，包板门框1和连接在门框上的门板2。门板内设有总出水通道21和如果同总出水通道连通的支出水通道22。总出水通道设有贯通门板上端面的进水孔23。支出水通道贯通门板的内侧表面。支出水通道的出口端上设有消防喷淋头24。总出水通道设有贯通门板的上端面的进水孔27。进水孔内设有支出水通道部大径段221。支出水通道部大径段和支出水通道之间形成定位台阶222。支出水通道部大径段内穿设有搁置在定位台阶上的盖板25。消防喷头完全容置在支出水通道内而被盖板遮挡住。盖板为金属结构。

进水孔设有总出水通道部大径段231。总出水通道部大径段和总出水通道之间形成承载台阶。承载台阶上连接有永磁铁26。永磁铁为环形。永磁铁密封连接在承载台阶上。永磁铁上设有密封圈17。门框的上横梁的下表面上设有竖滑孔11。竖滑孔内密封滑动连接有上端封闭的盲管12。盲管的外周面上设有沿盲管周向延伸的支撑环121。盲管上还设有过孔122。盲管为铁磁铁制作而成。竖滑孔内还设有拉索13、进水环14和换向滑轮18。拉索一端固定在盲管的盲端上、另一端支撑在换向滑轮上后经门框上的拉索孔27伸出门框的后侧面。拉索用于驱动盲管收缩到竖滑孔内。进水环密封滑动套设在盲管上。门框上设有同进水环连通的进水流道15。进水环的内周面上设有出水口16。竖滑孔内设有同支撑环配合的限位台阶111。

使用时，进水流道同消防供水管路连通。当门板处于开启状态时，通过拉索上提而使得盲管收缩到支撑环同限位台阶抵接在一起，此时盲管完全容置在竖滑孔内。当产生火灾时，门板合拢到门框上即图1中的状态，此时竖滑孔同进水孔对齐。在永磁铁的作用下盲管插入两端入口内到支撑环支撑在密封圈上使得盲管同总出水通道密封对接在一起，此时盲管的上端仍旧穿设在进水环内且过孔122和出水口16对齐，消防供水系统的水到达消防喷淋头，当温度达到消防喷淋头爆裂的温度时消防喷淋头爆裂，水经消防喷淋头喷出而推开盖板从而实现喷淋灭火。门关闭后再次开启时，又通过拉索上提而使得盲管收缩到支撑环同限位台阶抵接在一起。盲管和滑孔之间为紧配合。

实施例二，同实施例一的不同之处为：

盖板为密封固接在出水孔内的。

参见图4和图5，盖板为圆形的。盖板25设有至少三个通孔251。通孔连通出水孔位于盖板两端部分。通孔沿盖板的厚度方向贯通盖板。通孔的进口端距离盖板中心线的距离大于通孔的出口端距离盖板中心线的距离。
