技术领域

本发明涉及体育设备处理技术领域，具体地说是一种体育用失误安全调控摇绳装置。

背景技术

“跳绳”是在学校深受学生喜爱的体育项目，我们小学就开始学习跳绳，但是一个人跳绳需要两个人摇绳，我们现在通过机器设备实现自动摇绳，这样能够通过机械代替人工，使跳绳变得更加简单。

目前摇绳装置在跳绳出现踩绳绊绳的时候，该装置就会自动停止，然后需要重新开启设备，但是跳绳过程踩绳绊绳的频率会非常高，这样就需要不断停下来去开启设备，容易打断学习跳绳的节奏与乐趣。

发明内容

本发明的主要目的在于克服现有技术的不足，提供一种体育用失误安全调控摇绳装置。

本发明采用如下技术方案来实现：一种体育用失误安全调控摇绳装置，其结构包括安全调控装置、底座、摇绳、固定架、被动摇杆、摇绳机体、散热板、控制面板，所述安全调控装置安装在摇绳机体内部，所述摇绳机体顶部设有散热板，所述摇绳一端连接到被动摇杆左侧，另一端固定于摇绳机体右侧，所述底座顶部与摇绳机体底部焊接，所述被动摇杆右端与固定架顶端内部垂直连接，所述控制面板侧面镶嵌在摇绳机体左端内部。

作为优化，所述安全调控装置由安全调控连接块、联轴器、传动杆、T形杆、外部限位安全框、触力升降杆、V形摇动架组成，所述传动杆右端与联轴器左端垂直连接，所述T形杆一端连接到联轴器右端内部，另一端固定于安全调控连接块左侧，所述触力升降杆底部与安全调控连接块顶部垂直连接，所述V形摇动架左端与触力升降杆顶端右侧固定连接，所述外部限位安全框内侧与触力升降杆顶侧滑动连接。

作为优化，所述安全调控连接块由空挡连接块、定位支点块、限位弹簧、旋转架、转向拉力杆、活动套头、下压施力杆、弹力垫、复合连接架、横向安全杆组成，所述横向安全杆左端与空挡连接块右端垂直连接，所述横向安全杆左端侧面与定位支点块内部活动连接，所述限位弹簧安装在定位支点块右侧，所述旋转架一端连接到横向安全杆右端，另一端固定于转向拉力杆左端，所述转向拉力杆右端与活动套头左侧固定连接，所述复合连接架右端内部装有弹力垫，所述下压施力杆底侧与弹力垫顶侧贴合连接，所述复合连接架顶端与转向拉力杆左端内部活动连接。

作为优化，所述空挡连接块由空挡固定外框、空转腔、紧固绳、凸杆、交合臂、限位球、前紧固双层筒组成，所述空挡固定外框左端内部设有空转腔，所述交合臂安装在空挡固定外框右端内部，所述交合臂上下两端前侧与凸杆背部垂直连接，所述紧固绳一端连接到前紧固双层筒侧面，另一端固定于凸杆侧面，所述限位球侧面与交合臂内部采用过度配合。

作为优化，所述前紧固双层筒由外部卷线筒、中心紧固弹簧、内部定位筒组成，所述中心紧固弹簧安装在外部卷线筒内侧与内部定位筒外侧之间且分别与外部卷线筒内侧、内部定位筒外侧固定连接。

作为优化，所述活动套头由内螺纹筒、内芯杆、外夹盘组成，所述内芯杆前后两端垂直固定于外夹盘内部，所述内螺纹筒底部与内芯杆顶侧固定连接。

作为优化，所述交合臂内侧的横向凹凸纹与限位球表面的横向凹凸纹啮合在一起。

作为优化，所述内芯杆侧面能够与外夹盘内部分开转动。

作为优化，所述空转腔的宽度与限位球的宽度相同。

作为优化，所述弹力垫是由多块单层弹力垫挤压而成。

有益效果

本发明一种体育用失误安全调控摇绳装置，在进行使用时，传动杆通过联轴器带动T形杆进行转动，T形杆会带动安全调控连接块转动，触力升降杆会以安全调控连接块为中心进行转动，触力升降杆通过V形摇动架将摇绳摇动起来，被动摇杆也会跟着一起摇动，当跳绳出现踩绳绊绳的时候，因为摇绳受到的力就会增加，V形摇动架就会带着触力升降杆往下压，这时候下压施力杆对弹力垫施压，同时带动转向拉力杆右移且往右下转动，旋转架围绕中心转动通过横向安全杆带动限位球将交合臂挤开，这时候外部卷线筒带着中心紧固弹簧顺时针转动且将紧固绳松开，在限位球移动到交合臂外部时，外部卷线筒通过中心紧固弹簧转回原位在通过紧固绳将交合臂闭合，让限位球在空转腔内部空转，这样空挡固定外框就只能够空转，这时候动力连接不上，摇绳就不会摇动，当跳绳者站到摇绳后面时，摇绳受到的阻力取消，限位弹簧需要复位又会将横向安全杆顶回原位，这样限位球又会右移到交合臂内部，这时候动力就可以连接上，摇绳就可以继续转动，这样不用反复离开摇绳去控制设备，提高使用的娱乐性和安全性，触力升降杆在升降的时候都是垂直移动的，内芯杆能够带动内螺纹筒下降时还保持垂直状态，这样触力升降杆的升降过程就不会卡住。

与现有技术相比，本发明的有益效果是：该装置能够在跳绳出现踩绳绊绳的时候进入空挡期，当摇绳受到外力拉扯时，横向安全杆能够带动限位球将交合臂挤开，让限位球在空转腔内部空转，这样T形杆就无法带动安全调控连接块进行转动，这样绳子就无法摇动，当跳绳者后退到摇绳后，摇绳受到的力消失，绳子又会摇起来，这样不需要跳绳者频繁的去开启设备，提高初学者的跳绳乐趣，同时安全程度更高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

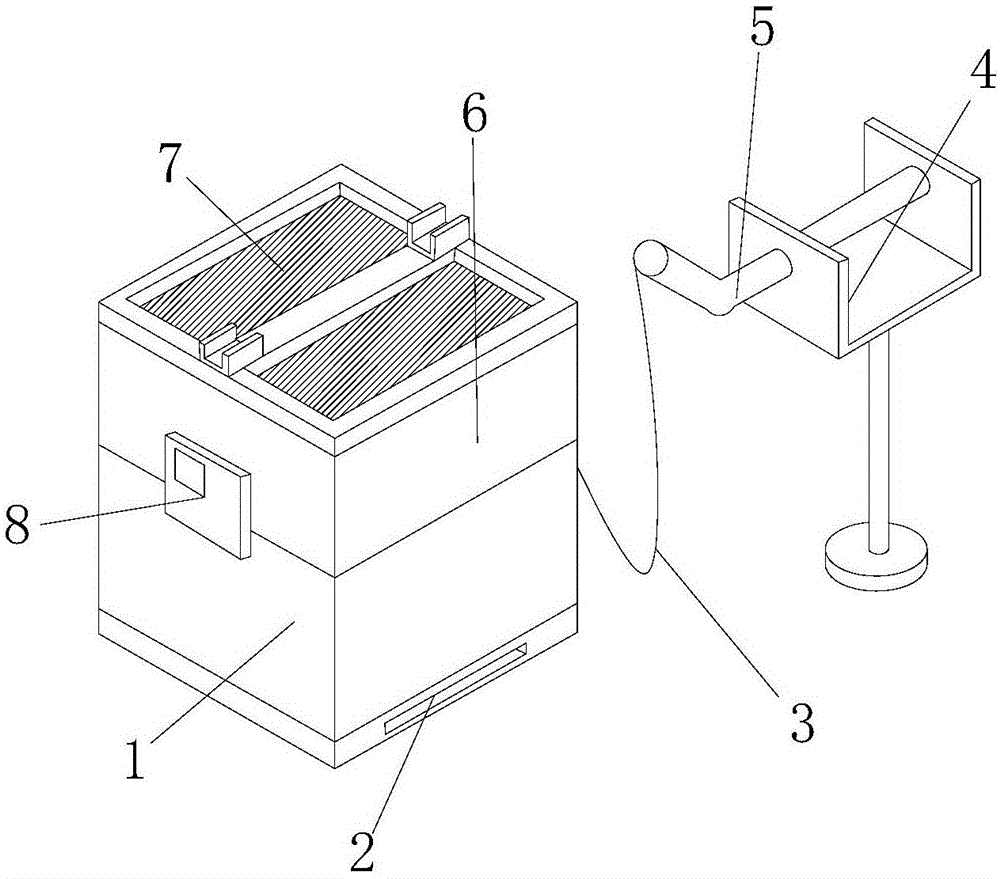

图1为本发明一种体育用失误安全调控摇绳装置的结构示意图。

图2为本发明安全调控装置的结构示意图。

图3为本发明安全调控连接块的结构示意图。

图4为本发明空挡连接块的结构示意图。

图5为本发明前紧固双层筒的结构示意图。

图6为本发明活动套头的结构示意图。

图中：安全调控装置1、底座2、摇绳3、固定架4、被动摇杆5、摇绳机体6、散热板7、控制面板8、安全调控连接块11、联轴器12、传动杆13、T形杆14、外部限位安全框15、触力升降杆16、V形摇动架17、空挡连接块111、定位支点块112、限位弹簧113、旋转架114、转向拉力杆115、活动套头116、下压施力杆117、弹力垫118、复合连接架119、横向安全杆1110、空挡固定外框1111、空转腔1112、紧固绳1113、凸杆1114、交合臂1115、限位球1116、前紧固双层筒1117、外部卷线筒11171、中心紧固弹簧11172、内部定位筒11173、内螺纹筒1161、内芯杆1162、外夹盘1163。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，本发明提供一种体育用失误安全调控摇绳装置技术方案：其结构包括安全调控装置1、底座2、摇绳3、固定架4、被动摇杆5、摇绳机体6、散热板7、控制面板8，所述安全调控装置1安装在摇绳机体6内部，所述摇绳机体6顶部设有散热板7，所述摇绳3一端连接到被动摇杆5左侧，另一端固定于摇绳机体6右侧，所述底座2顶部与摇绳机体6底部焊接，所述被动摇杆5右端与固定架4顶端内部垂直连接，所述控制面板8侧面镶嵌在摇绳机体6左端内部。

所述安全调控装置1由安全调控连接块11、联轴器12、传动杆13、T形杆14、外部限位安全框15、触力升降杆16、V形摇动架17组成，所述传动杆13右端与联轴器12左端垂直连接，所述T形杆14一端连接到联轴器12右端内部，另一端固定于安全调控连接块11左侧，所述触力升降杆16底部与安全调控连接块11顶部垂直连接，所述V形摇动架17左端与触力升降杆16顶端右侧固定连接，所述外部限位安全框15内侧与触力升降杆16顶侧滑动连接。

所述安全调控连接块11由空挡连接块111、定位支点块112、限位弹簧113、旋转架114、转向拉力杆115、活动套头116、下压施力杆117、弹力垫118、复合连接架119、横向安全杆1110组成，所述横向安全杆1110左端与空挡连接块111右端垂直连接，所述横向安全杆1110左端侧面与定位支点块112内部活动连接，所述限位弹簧113安装在定位支点块112右侧，所述旋转架114一端连接到横向安全杆1110右端，另一端固定于转向拉力杆115左端，所述转向拉力杆115右端与活动套头116左侧固定连接，所述复合连接架119右端内部装有弹力垫118，所述下压施力杆117底侧与弹力垫118顶侧贴合连接，所述复合连接架119顶端与转向拉力杆115左端内部活动连接。

所述空挡连接块111由空挡固定外框1111、空转腔1112、紧固绳1113、凸杆1114、交合臂1115、限位球1116、前紧固双层筒1117组成，所述空挡固定外框1111左端内部设有空转腔1112，所述交合臂1115安装在空挡固定外框1111右端内部，所述交合臂1115上下两端前侧与凸杆1114背部垂直连接，所述紧固绳1113一端连接到前紧固双层筒1117侧面，另一端固定于凸杆1114侧面，所述限位球1116侧面与交合臂1115内部采用过度配合。

所述前紧固双层筒1117由外部卷线筒11171、中心紧固弹簧11172、内部定位筒11173组成，所述中心紧固弹簧11172安装在外部卷线筒11171内侧与内部定位筒11173外侧之间且分别与外部卷线筒11171内侧、内部定位筒11173外侧固定连接。

所述活动套头116由内螺纹筒1161、内芯杆1162、外夹盘1163组成，所述内芯杆1162前后两端垂直固定于外夹盘1163内部，所述内螺纹筒1161底部与内芯杆1162顶侧固定连接。

所述交合臂1115内侧的横向凹凸纹与限位球1116表面的横向凹凸纹啮合在一起，这样限位球1116转动的时候才能通过交合臂1115带动整个空挡连接块111稳定转动，不至于出现打滑的情况。

所述内芯杆1162侧面能够与外夹盘1163内部分开转动，这样内螺纹筒1161在升降的过程中不管外夹盘1163如何转动，内螺纹筒1161始终保持垂直状态。

所述空转腔1112的宽度与限位球1116的宽度相同，这样限位球1116进入到空转腔1112内部时，就会出现空转。

所述弹力垫118是由多块单层弹力垫挤压而成，这样我们可以通过单层弹力垫的数量来改变下压施力杆117下降需要的力，这样可以间接的控制摇绳3受到多大的阻力会停止转动。

在进行使用时，传动杆13通过联轴器12带动T形杆14进行转动，T形杆14会带动安全调控连接块11转动，触力升降杆16会以安全调控连接块11为中心进行转动，触力升降杆16通过V形摇动架17将摇绳3摇动起来，被动摇杆5也会跟着一起摇动，当跳绳出现踩绳绊绳的时候，因为摇绳3受到的力就会增加，V形摇动架17就会带着触力升降杆16往下压，这时候下压施力杆117对弹力垫118施压，同时带动转向拉力杆115右移且往右下转动，旋转架114围绕中心转动通过横向安全杆1110带动限位球1116将交合臂1115挤开，这时候外部卷线筒11171带着中心紧固弹簧11172顺时针转动且将紧固绳1113松开，在限位球1116移动到交合臂1115外部时，外部卷线筒11171通过中心紧固弹簧11172转回原位在通过紧固绳1113将交合臂1115闭合，让限位球1116在空转腔1112内部空转，这样空挡固定外框1111就只能够空转，这时候动力连接不上，摇绳3就不会摇动，当跳绳者站到摇绳3后面时，摇绳3受到的阻力取消，限位弹簧113需要复位又会将横向安全杆1110顶回原位，这样限位球1116又会右移到交合臂1115内部，这时候动力就可以连接上，摇绳3就可以继续转动，这样不用反复离开摇绳3去控制设备，提高使用的娱乐性和安全性，触力升降杆16在升降的时候都是垂直移动的，内芯杆1162能够带动内螺纹筒1161下降时还保持垂直状态，这样触力升降杆16的升降过程就不会卡住。

本发明相对现有技术获得的技术进步是：该装置能够在跳绳出现踩绳绊绳的时候进入空挡期，当摇绳3受到外力拉扯时，横向安全杆1110能够带动限位球1116将交合臂1115挤开，让限位球1116在空转腔1112内部空转，这样T形杆14就无法带动安全调控连接块11进行转动，这样绳子就无法摇动，当跳绳者后退到摇绳3后，摇绳3受到的力消失，绳子又会摇起来，这样不需要跳绳者频繁的去开启设备，提高初学者的跳绳乐趣，同时安全程度更高。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
