技术领域

本发明涉及电缆技术领域，具体为一种具有定心移动作用的户外电缆去冰装置。

背景技术

电缆是由多根绝缘导体绞合并且由绝缘保护层包裹而成的导线，电缆分为信号电缆和动力电缆，对通信传播和电力运输具有重要作用，电缆多设置在室外，常年经受气候影响减少使用寿命，尤其是在冬季下雪的时候，电缆的表面常常会堆积大量的雪并且结冰，当冰雪的重量达到一定程度时，会拉弯电缆，使电缆的质量大打折扣，严重时还会拉断电缆，中断通信和电力，影响人们的正常生活，增加工作人员的任务量。

针对现有技术的不足，本发明提供了一种具有定心移动作用的户外电缆去冰装置，具备定心移动去冰的优点，解决了冰雪降低电缆质量的问题，使移动到不同的位置进行电缆去冰时，始终对电缆具有定心作用，保证电缆的外侧受热均匀，有益于冰层的融化，从而达到在电缆外侧移动的同时对于电缆外侧冰层进行定心去冰的效果。

发明内容

（一）技术方案

为实现上述定心移动去冰的目的，本发明提供如下技术方案：一种具有定心移动作用的户外电缆去冰装置，包括下支板，所述下支板的外侧固定连接有齿条，齿条的上方活动连接有齿轮，齿轮的中部固定连接有输出轴，输出轴的上方固定连接有外壳，外壳的表面开设有通孔，外壳的顶部固定连接有连接杆，连接杆远离外壳的一侧活动连接有滚轮，外壳的上方固定连接有上支板，上支板的内部开设有槽口。

所述外壳的内部固定连接有风室，风室的内部活动连接有扇叶，风室的外侧固定连接有进风口，风室远离进风口的一侧固定连接有出风管，出风管的内部固定连接有电热元件，出风管的外侧固定连接有固定板，固定板的内表面开设有过孔，固定板的外侧活动连接有运动盘，运动盘的外侧固定连接有第一连接柱，第一连接柱的外侧固定连接有菱形板，菱形板的表面开设有第一孔条，固定板的表面固定连接有第二连接柱，固定板的表面开设有第二孔条。

优选的，所述齿条有两个并且尺寸一致，分别分布在下支板的两侧，以下支板的中轴线为参考呈现对称分布，齿条的规格与齿轮的尺寸相适配。

优选的，所述槽口有两个并且规格一致，分别分布在上支板的两侧，以上支板的中轴线为参考呈现对称分布，槽口的尺寸与滚轮的尺寸相适配。

优选的，所述风室有两个并且尺寸一致，分别位于固定盘的两侧，以固定盘的中轴线为参考呈现对称分布。

优选的，所述固定盘、运动盘和菱形板的位置关系是运动盘位于内侧，菱形板位于中部，固定盘位于表层，运动盘的表面开设有孔洞，其尺寸不得小于过孔的尺寸，过孔的尺寸大于带有冰层电缆的尺寸。

优选的，所述菱形板有五个并且尺寸一致，均匀分布在运动盘的外侧，运动盘的孔洞内没有电缆时，菱形板远离第一连接柱的一侧位于运动盘的圆心处，运动盘的孔洞内存在电缆时，菱形板远离第一连接柱的一侧拼接呈现正五边形，带冰层的电缆内接于内。

优选的，所述第一连接柱位于第二孔条的内部，第一连接柱的杆体尺寸小于第二孔条的尺寸，其杆帽的尺寸大于第二孔条的尺寸，第二连接柱位于第一孔条的内部，第二连接柱的杆体尺寸小于第一孔条的尺寸，其杆帽的尺寸大第一孔条的尺寸。

（二）有益效果

与现有技术相比，本发明提供了一种具有定心移动作用的户外电缆去冰装置，具备以下有益效果：

通过输出轴带动齿轮在齿条上往复运动，齿轮带动外壳同步运动，扇叶转动使空气从进风口吸入风室内，空气流过出风管，被变热的电热元件加热，热气传送到固定盘上，电缆位于过孔的内部，与五个菱形板形成的正五边形的内壁内切，当电缆外壁的冰层厚度不一时，菱形板的运动方向发生变化并且五个菱形板形成的正五边形尺寸发生相应的变化，菱形板以第二连接柱的中轴线为旋转点发生移动，使移动到不同的位置进行电缆去冰时，始终对电缆具有定心作用，保证电缆的外侧受热均匀，有益于冰层的融化，从而达到在电缆外侧移动的同时对于电缆外侧冰层进行定心去冰的效果。

附图说明

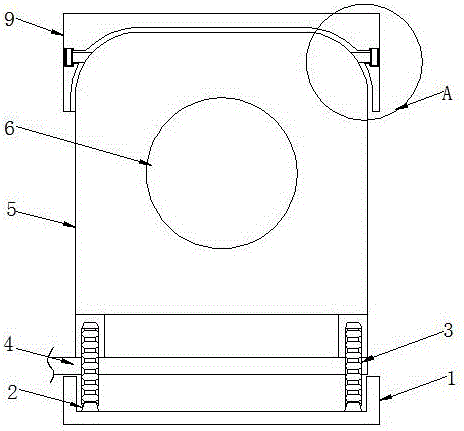

图1为本发明结构示意图；

图2为本发明结构外壳的内部正视图；

图3为本发明结构固定盘、运动盘和菱形板连接关系示意图；

图4为本发明图1中A处结构放大图；

图5为本发明结构运动状态示意图。

图中：1-下支板、2-齿条、3-齿轮、4-输出轴、5-外壳、6-通孔、7-连接杆、8-滚轮、9-上支板、10-槽口、11-风室、12-扇叶、13-进风口、14-出风管、15-电热元件、16-固定盘、17-过孔、18-运动盘、19-第一连接柱、20-菱形板、21-第一孔条、22-第二连接柱、23-第二孔条。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，一种具有定心移动作用的户外电缆去冰装置，包括下支板1，下支板1的外侧固定连接有齿条2，齿条2有两个并且尺寸一致，分别分布在下支板1的两侧，以下支板1的中轴线为参考呈现对称分布，齿条2的规格与齿轮3的尺寸相适配，使齿轮3能够沿着齿条2运动，并且带动外壳5运动，齿条2的上方活动连接有齿轮3，齿轮3的中部固定连接有输出轴4，输出轴4的上方固定连接有外壳5，外壳5的表面开设有通孔6，外壳5的顶部固定连接有连接杆7，连接杆7远离外壳5的一侧活动连接有滚轮8，外壳5的上方固定连接有上支板9，上支板9的内部开设有槽口10，槽口10有两个并且规格一致，分别分布在上支板9的两侧，以上支板9的中轴线为参考呈现对称分布，槽口10的尺寸与滚轮8的尺寸相适配，使齿轮3沿着齿条2运动的同时滚轮8在槽口10内滚动，便于带动外壳5移动。

外壳5的内部固定连接有风室11，风室11有两个并且尺寸一致，分别位于固定盘16的两侧，以固定盘16的中轴线为参考呈现对称分布，使风室11产生的热量均匀分布在电缆外侧的冰层上，便于加快冰层融化，风室11的内部活动连接有扇叶12，风室11的外侧固定连接有进风口13，风室11远离进风口13的一侧固定连接有出风管14，出风管14的内部固定连接有电热元件15，出风管14的外侧固定连接有固定板16，使热风永祥固定板16，由变热的固定板16对电缆外壁间接加热，避免出现损坏电缆外皮的情况，固定板16的内表面开设有过孔17，固定板16的外侧活动连接有运动盘18，固定盘16、运动盘18和菱形板20的位置关系是运动盘18位于内侧，菱形板20位于中部，固定盘16位于表层，运动盘18的表面开设有孔洞，其尺寸不得小于过孔17的尺寸，过孔17的尺寸大于带有冰层电缆的尺寸，对于此尺寸范围内的带冰层电缆均可定心。

运动盘18的外侧固定连接有第一连接柱19，第一连接柱19的外侧固定连接有菱形板20，菱形板20有五个并且尺寸一致，均匀分布在运动盘18的外侧，运动盘18的孔洞内没有电缆时，菱形板20远离第一连接柱19的一侧位于运动盘18的圆心处，运动盘18的孔洞内存在电缆时，菱形板20远离第一连接柱19的一侧拼接呈现正五边形，带冰层的电缆内接于内，菱形板20的表面开设有第一孔条21，固定板16的表面固定连接有第二连接柱22，第二连接柱22位于第一孔条21的内部，第二连接柱22的杆体尺寸小于第一孔条21的尺寸，其杆帽的尺寸大第一孔条21的尺寸，使第二连接柱22在第一孔条21内顺畅移动并且不与菱形板20脱离，固定板16的表面开设有第二孔条23，第一连接柱19位于第二孔条23的内部，第一连接柱19的杆体尺寸小于第二孔条23的尺寸，其杆帽的尺寸大于第二孔条23的尺寸，使第一连接柱19在第二孔条23内顺畅移动。

工作原理:电机通过输出轴4带动两个齿轮3在下支板1的齿条2上往复运动，齿轮3带动外壳5同步运动，滚轮8同步在槽口10的内部运动，另一个电机带动扇叶12转动，使空气从进风口13吸入风室11内，空气流过出风管14，空气被变热的电热元件15加热，热气传送到固定盘16上；电缆位于过孔17的内部，与五个菱形板20形成的正五边形的内壁内切，对电缆具有定心作用，保证电缆的外侧受热均匀，有益于冰层的融化，当电缆外壁的冰层厚度较厚时，齿轮3依然带动外壳5运动，对电缆冰层的推动力使不在同一平面的菱形板20向外侧撑开，使菱形板20顺时针转动，五个菱形板20形成的正五边形变大，由于第二连接柱22贯穿第一孔条21，对菱形板20进行限位，使菱形板20以第二连接柱22的中轴线为旋转点发生移动，菱形板20通过第一连接柱19带动运动盘18同步转动，再次对电缆进行定心，当电缆外壁的冰层厚度较薄时，菱形板20逆时针转动，以第二连接柱22的中轴线为旋转点进行移动，使五个菱形板20形成的正五边形变小，菱形板20通过第一连接柱19带动运动盘18同步转动，依然对电缆具有定心作用，从而达到在电缆外侧移动的同时对于电缆外侧冰层进行定心去冰的效果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
