技术领域

本发明涉及健身器材技术领域，尤其涉及一种健身训练用单杠。

背景技术

单杠是一种便于人们锻炼上身肌肉的健身器材，在健身房常用来做引体向上。但是，在实际的操作过程中，锻炼者极易出现手腕骨折的现象，因为引体向上是一种通过手腕支撑身体且靠肱二头肌发力的锻炼方法，则长时间锻炼之后，锻炼者手臂产生的乳酸过多，就会导致锻炼者的手臂酸软，则在上下运动时易导致手臂出现大角度的偏转，而锻炼者的身体完全靠手腕进行支撑，特别是在向下运动时，手臂大角度的偏转极易拉伤和拉折锻炼者的手腕。

发明内容

本发明的目的是为了解决现有技术中单杠锻炼时易出现手腕骨折的问题，而提出的一种健身训练用单杠。

为了实现上述目的，本发明采用了如下技术方案：

一种健身训练用单杠，包括横杆，所述横杆的底部两端均固定连接有立杆，两根所述立杆的底部外侧壁通过同一个底板固定连接，且所述底板的底部与立杆的底部位于同一水平面上，所述底板的顶部设有两个脚踏块，所述底板内设有与脚踏块对应的呈L型的控制槽，所述脚踏块与控制槽的内侧壁滑动密封连接，所述控制槽的内底部固定连接有插杆，所述插杆的顶部固定连接有活塞，所述脚踏块的底部设有与活塞对应的控制腔，所述控制腔的内底部设有与插杆对应的贯穿口，所述横杆内设有水平腔，所述立杆内设有竖直口，所述水平腔、竖直口和控制槽相互连通，所述水平腔的内底部固定连接有两根呈L型的固定管，且所述水平腔与固定管连通，所述固定管远离水平腔的一端固定连接有呈环状的气囊，且所述固定管与气囊连通。

优选地，所述横杆的端部转动连接有螺纹杆，所述螺纹杆远离横杆的一端插设有插杆，所述插杆远离螺纹杆的一端固定连接有把手，所述插杆的外侧壁套设有弹簧，所述弹簧的两端分别与横杆的端部和把手固定连接，所述把手上固定连接有两根限位杆，所述横杆的端部以螺纹杆的轴心为圆心环绕设有多个与限位杆对应的限位槽，所述螺纹杆远离把手的一端螺纹套接有呈棱柱状的活塞。

本发明的有益效果为：

1、锻炼者锻炼时，脚踩在脚踏块上，则导致水平腔、竖直口和控制槽内气压变大，从而将气囊撑开，此时，便于锻炼者的手腕穿过气囊并握在横杆上，锻炼时脚是离地的，则脚踏块不受锻炼者重力，使得脚踏块向上运动，从而将气囊收卷，则收卷的气囊对锻炼者的手腕处进行包裹，从而避免锻炼者锻炼时手腕出现大角度的偏转而导致骨折；

2、通过调节活塞的位置而改变气囊收卷时的松紧程度，从而对不同手腕粗细的人员使用。

附图说明

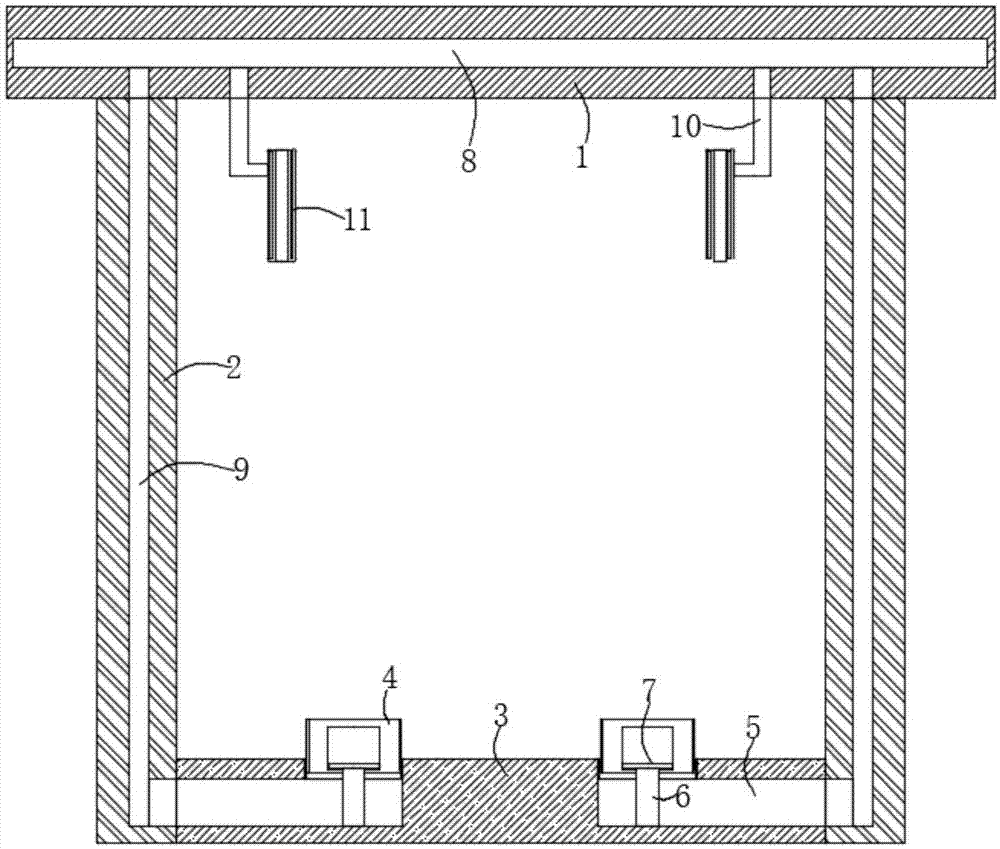

图1为本发明提出的一种健身训练用单杠的结构示意图；

图2为本发明提出的一种健身训练用单杠锻炼前的结构示意图；

图3为图2中A处的放大图。

图中：1横杆、2立杆、3底板、4脚踏块、5控制槽、6插杆、7活塞、8水平腔、9竖直口、10固定管、11气囊、12螺纹杆、13插杆、14把手、15限位杆、16活塞、17限位杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

实施例一

参照图1，一种健身训练用单杠，包括横杆1，横杆1的底部两端均固定连接有立杆2，两根立杆2的底部外侧壁通过同一个底板3固定连接，且底板3的底部与立杆2的底部位于同一水平面上，底板3的顶部设有两个脚踏块4，底板3内设有与脚踏块4对应的呈L型的控制槽5，脚踏块4与控制槽5的内侧壁滑动密封连接，脚踏块4的外侧壁固定连接有橡胶密封层，这样保证脚踏块4与控制槽5的内侧壁滑动密封连接，控制槽5的内底部固定连接有插杆6，插杆6的顶部固定连接有活塞7，脚踏块4的底部设有与活塞7对应的控制腔，控制腔的内底部设有与插杆6对应的贯穿口，如图1状态中控制腔内的气压与外界相同，则当锻炼者脚踩在脚踏块4上时，由于锻炼者的重力导致脚踏块4向下运动，则减小活塞7与控制腔内的空间，从而增大控制腔内的气压，使其大于外界的气压，这样当锻炼者脚松开脚踏块4时，由于控制腔内的气压大于外界气压就会导致脚踏块4向上运动而复原，从而便于下次的使用。

其中，横杆1内设有水平腔8，立杆2内设有竖直口9，水平腔8、竖直口9和控制槽5相互连通，水平腔8的内底部固定连接有两根呈L型的固定管10，且水平腔8与固定管10连通，固定管10远离水平腔8的一端固定连接有呈环状的气囊11，且固定管10与气囊11连通，这样使水平腔8、竖直口9和控制槽5连通，则通过改变控制槽5内的气压而改变气囊11的形状，从而通过气囊11对锻炼者的手臂进行保护，防止手腕处出现大角度的偏转。

本发明中，使用前，原先水平腔8、竖直口9和控制槽5处于负压状态，则气囊11处于收卷状态，因为气囊11内气压小于外界的气压。

使用时，首先，锻炼者踩在脚踏块4上，由于锻炼者的重力缘故使得脚踏块4向下运动，进而减小控制槽5的体积，使得水平腔8、竖直口9和控制槽5内气压变大，从而对气囊11进行充气，从而将气囊11撑开，此时，便于锻炼者手腕穿过气囊11并用手握在横杆1上，锻炼过程中，锻炼者的脚松开脚踏块4，则由于控制腔内气压大于外界气压使得脚踏块4向上运动，从而增大控制槽5内的体积，进而减小水平腔8、竖直口9和控制槽5内的气压，从而使得气囊11收卷，则收卷的气囊11的内侧壁就会紧紧的贴合在锻炼者的手腕处，从而通过收缩的气囊11对锻炼者的手腕进行保护，防止锻炼者在锻炼时手腕发生偏转，而其中气囊11可采用橡胶制成，因为其静摩擦力系数大，这样可以对锻炼者的手腕处包裹的更好，则锻炼者的手腕更不易发生偏转。

使用后，锻炼者的脚踩在脚踏块4上，从而使得气囊11撑开，此时便于锻炼者的手腕从气囊11中向下运动。

实施例二

参照图2-3，本实施例与实施例一的区别在于可以调节气囊11的收紧程度，从而可以对不同手腕粗细的人员使用，即横杆1的端部转动连接有螺纹杆12，螺纹杆12远离横杆1的一端插设有插杆13，其中插杆13呈棱柱状，这样插杆13的转动可以带动螺纹杆12的转动，插杆13远离螺纹杆12的一端固定连接有把手14，插杆13的外侧壁套设有弹簧15，弹簧15的两端分别与横杆1的端部和把手14固定连接，把手14上固定连接有两根限位杆17，横杆1的端部以螺纹杆12的轴心为圆心环绕设有多个与限位杆17对应的限位槽，螺纹杆12远离把手14的一端螺纹套接有呈棱柱状的活塞16，其中活塞16呈棱柱状是为了其不会随着螺纹杆12的转动而偏转。其使用过程如下：先向外拉动把手14，再使把手14进行转动，则把手14的转动就会带动螺纹杆12的转动，随着螺纹杆12的转动而调节活塞16的位置，这样通过改变水平腔8、竖直口9和控制槽5内初始状态的气压，从而改变气囊11收卷时得收紧程度，调节完毕后，松开把手14，则把手14在弹簧15的作用下向前运动，使得限位杆17与限位槽结合，避免螺纹杆12的转动而导致活塞16的移动。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
