技术领域

本发明涉及洗浴设备技术领域，具体为一种适合脚气患者泡脚中使用的辅助治疗设备。

背景技术

脚气是一种真菌感染引起病因，脚气患者不仅脚部味道较为难闻，且脚部会异常瘙痒，影响人们的正常生活。

据统计脚气的发病率可以高达百分之六十，不过由于脚气大多都是外部真菌感染导致，因此勤换鞋袜，保证鞋袜上没有真菌感染脚部，便可以避免脚气的感染，对于感染上脚气的人们则需要使用可杀死真菌的药剂泡脚，才能将真菌杀死。

申请人在自己治疗脚气的过程中发现，在泡脚的过程中，由于脚丫之间感染的比较厉害，有时泡在药剂中也会异常搔痒，由于有没合适的设备方便对脚丫进行按摩、挠痒，因此在泡脚的时候会使用手对脚丫部分进行按摩以及挠痒，使脚丫部分可以与药剂充分接触，提高治疗效果，并且可以减少脚丫部位的瘙痒感，但是这样很容易导致手部感染真菌，且药剂也会对手造成一定的损害，因此申请人提出一种脚气治疗辅助设备，可以代替手对脚丫之间进行按摩以及挠痒。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种适合脚气患者泡脚中使用的辅助治疗设备，解决了治疗脚气时，使用手按摩脚丫处，会容易对手部造成损伤的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种适合脚气患者泡脚中使用的辅助治疗设备，包括基座，所述基座顶部的两侧均焊接有弧形支撑板，两个所述弧形支撑板的顶部通过美容箱固定连接，所述美容箱的内部设置有动能转换传递装置，所述基座的顶部设置有动能产生装置以及脚丫按摩加药装置，所述美容箱的顶部设置有自动出药装置。

优选的，所述动能转换传递装置包括固定板以及轴承固定杆，所述固定板以及轴承固定杆分别固定连接在美容箱内壁的底部以及顶部，所述轴承固定板的内腔通过轴承转动连接有第一转动轴，所述第一转动轴的左端通过轴承座转动连接在美容箱内壁的一侧，所述第一转动轴的右端焊接有第一转盘，所述固定板的顶部焊接有定位板，所述第一转盘远离第一转动轴一端的外侧焊接有第一定位柱，所述第一定位柱的外部通过轴承转动连接有绳索固定器，所述绳索固定器的顶部通过弹力绳固定连接在定位板的底部，所述第一转动轴的外部固定套接有第一斜面齿轮，所述轴承固定杆的底部固定连接有限定轴承，所述限定轴承的内部固定套接有第二转动轴，所述第二转动轴的底部焊接有第二斜面齿轮，所述第二斜面齿轮与第一斜面齿轮之间相啮合，所述第二转动轴的顶端贯穿美容箱的内腔并延伸至美容箱的顶部。

优选的，所述动能产生装置包括两个方形定位杆，两个所述方形定位杆焊接在基座的顶部，两个所述方形定位杆的顶部通过弧形定位杆分别固定连接在两个弧形支撑板对应的一侧，两个所述方形定位杆的外部均活动套接有定位套，两个所述定位套外壁对应的一侧通过活动板固定连接，所述活动板的顶部固定连接有拉绳，所述拉绳的顶部贯穿并延伸至美容箱的内腔，所述拉绳远离活动板的一端固定连接在绳索固定器的底部。

当人们将脚放在活动板上后，向下踩动活动板便能带动第一定位柱向下移动，使第一转盘进行转动，当第一定位柱向下移动到最底部时，活动板也移动到最底部，人们向上抬起脚，拉绳不对第一定位柱施加拉力，利用弹力绳的弹力使第一定位柱向上移动，使第一转盘继续转动，因此人们不断的向下踩活动板再向上抬起脚，会使第一转盘持续的进行转动，第一转盘在转动的过程中会带动第一斜面齿轮以及第二斜面齿轮进行转动，第二斜面齿轮在转动的过程中会带动第二转动轴进行转动。

优选的，所述按摩加药装置包括转动杆，所述转动杆通过轴承座转动连接在基座的顶部，所述转动杆的顶部焊接有输液管，所述输液管远离转动杆的一端贯穿美容箱的内腔并延伸至美容箱的顶部，所述输液管的外部位于活动板的地方焊接有凸起块，所述输液管的内部固定连接有堵水块，所述堵水块的顶部焊接有半球块，所述输液管的两侧均开设有出液口，且出液口的位置与半球块的底部位置相对应，所述输液管的外部以及第二斜面齿轮的底部均固定连接有轮盘，两个轮盘之间通过皮带传动连接。

人们将脚放在活动板上后，将输液管放置在两个感染较为厉害的脚丫中间，且有由于活动板与凸起块的位置相对应，因此两个脚丫与凸起块进行接触，然后上下踩动活动板，这样会带动第二斜面齿轮进行转动，从而带动输液管进行转动，输液管进行转动的过程中会带动凸起块进行转动，从而利用凸起块转动对两个脚丫之间进行按摩以及挠痒，且当输液管的内部有液体时，液体会快速的向下流动，当接触到堵水块以及半球块时，液体会快速的向半球块的两边流动，然后从输液管的出液口流出，且出液口的位置与活动板可移动距离的中间位置相对应，这样人们的脚在上下移动时，脚丫可以快速的与液体进行接触。

优选的，所述自动出药装置包括加药箱以及第二转盘，所述加药箱通过两个弧形杆固定连接在美容箱的顶部，所述加药箱底部的出水口处固定连接有输水管，所述输水管远离加药箱的一端位于输液管的内部，且输水管与输液管不接触，所述加药箱内壁的底部焊接有两个固定杆，两个固定杆的顶部通过限位板固定连接，所述限位板的底部通过弹簧固定连接有堵水板，所述第二转盘焊接在第二转动轴的顶部，所述第二转盘顶部的外侧焊接有第二定位柱，所述第二定位柱的外侧通过轴承转动连接有拉线，所述拉线远离第二定位柱的一端固定连接在堵水板的顶部。

第二转动轴在转动的过程中会带动第二转盘进行转动，从而带动第二定位柱进行左右移动，当第二定位柱移动最右侧时，会对拉线产生拉力，使拉线拉动堵水板向上移动，使加药箱内部的药液可以流到输液管的内部，当第二定位柱离开最右侧时，对拉线失去拉力，借助弹簧的弹力，堵水板会将加药箱的出液口堵住，保证药液不会流出。

优选的，所述美容箱的顶部通过轴承座转动连接有第一滑轮，所述加药箱的顶部焊接有支板，所述支板的两端均设置有第二滑轮，所述拉线的外壁与第一滑轮以及第二滑轮的外壁相贴合。

优选的，所述输水管通过弧形板固定连接在美容箱的顶部，且弧形板不与输液管接触。

这样可以对输水管进行支撑。

(三)有益效果

本发明提供了一种适合脚气患者泡脚中使用的辅助治疗设备，具备以下有益效果：

(1)、该适合脚气患者泡脚中使用的辅助治疗设备，利用动能转换传递装置配合动能产生装置可以将拉绳上下移动的力转化为第二斜面齿轮水平转动的力，这样可以对力的方向进行改变，将脚部上下移动产生的力转化为机械转动的力，这样不仅可以将动力资源进行充分的利用，而且使人们可以自行控制其转动速度，使其按摩的更加舒适。

(2)、该适合脚气患者泡脚中使用的辅助治疗设备，按摩加药装置可以在对脚部旋转按摩的同时，药液也会流到脚丫处附近，这样脚丫在上下移动的时候会与药液接触，然后输液管带动凸起块进行转动，对脚丫处进行按摩，可以提高药液与脚丫的接触效果，使药液可以快速的融入脚丫内，对脚丫处的真菌进行灭杀，从而提高了治疗脚丫处脚气的速度。

(3)、该适合脚气患者泡脚中使用的辅助治疗设备，利用自动出药装置，使脚丫每次上下的过程中都会有药液流出，这样可以提高药液的利用率，使药液可以用在最合适的地方，减少药液的浪费。

(4)、该适合脚气患者泡脚中使用的辅助治疗设备，利用美容箱可以将齿轮组全部保护起来，这样可以避免齿轮组转动时将人体损伤，且还可以提高整体的美观性，从而使该设备更复合大家的审美。

(5)、该适合脚气患者泡脚中使用的辅助治疗设备，由于脚部在上下移动时，输液管不会跟着进行上下移动，只会进行左右旋转，因此输液管上的凸起块可以对脚丫部分进行多方位的按摩，从而使脚丫可以快速的吸收药液，提高治疗速度。

(6)、该适合脚气患者泡脚中使用的辅助治疗设备，设置的弧形定位杆可以提高对方形定位杆的支撑力，保证方形定位杆不会倾斜，提高其使用寿命，且弧形定位杆还可以限定定位套的移动距离，使定位套的移动距离刚好与第一转盘的直径大小相适配。

(7)、该适合脚气患者泡脚中使用的辅助治疗设备，当药液流到输液管的内部后，利用堵水块以及半球块，药液可以快速的流到输液管的外部，使药液快速的与脚丫接触，提高药液的治疗效果。

(8)、该适合脚气患者泡脚中使用的辅助治疗设备，利用第一滑轮、支板以及第二滑轮，可以很方便的改变拉线的移动方向，使拉线可以对堵水板施加拉力，且第一滑轮以及第二滑轮可以减少拉线的磨损，提高拉线的使用寿命。

(9)、该适合脚气患者泡脚中使用的辅助治疗设备，整体设置较为整齐，美观性较好；可以在泡脚的过程中对人们的脚丫处进行按摩以及挠痒，使人们在治疗脚气的过程中可以更加见效，提高治疗速度；在治疗的过程中会对脚丫处附近添加药剂，使药剂与脚丫处完美的接触，提高药剂的治疗效果，从而使人们在治疗脚气的过程中，不需要使用手对脚丫处记性按摩以及挠痒，保护自己的手不受损伤。

附图说明

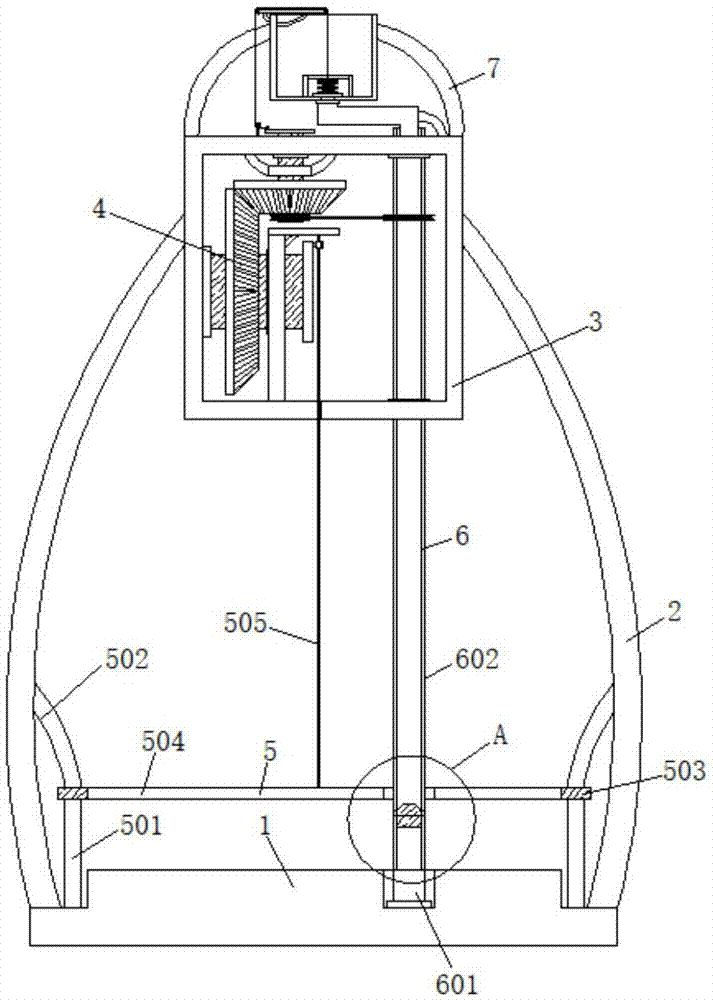

图1为本发明的正视结构示意图；

图2为本发明图1中动能转换传递装置的正视结构示意图；

图3为本发明图1中的A处局部放大示意图；

图4为本发明图1中自动出药装置的正视结构示意图。

图中：1基座、2弧形支撑板、3美容箱、4动能转换传递装置、401固定板、402轴承固定杆、403第一转动轴、404第一转盘、405定位板、406第一定位柱、407绳索固定器、408第一斜面齿轮、409限定轴承、410第二转动轴、411第二斜面齿轮、5动能产生装置、501方形定位杆、502弧形定位杆、503定位套、504活动板、505拉绳、6按摩加药装置、601转动杆、602输液管、603凸起块、604堵水块、605半球块、606轮盘、7自动出药装置、701加药箱、702第二转盘、703弧形杆、704输水管、705固定杆、706限位板、707堵水板、708第二定位柱、709拉线、8第一滑轮、9支板、10第二滑轮、11弧形板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种适合脚气患者泡脚中使用的辅助治疗设备，包括基座1，基座1顶部的两侧均焊接有弧形支撑板2，两个弧形支撑板2的顶部通过美容箱3固定连接，利用美容箱3可以将齿轮组全部保护起来，这样可以避免齿轮组转动时将人体损伤，且还可以提高整体的美观性，从而使该设备更复合大家的审美，美容箱3的内部设置有动能转换传递装置4，动能转换传递装置4包括固定板401以及轴承固定杆402，固定板401以及轴承固定杆402分别固定连接在美容箱3内壁的底部以及顶部，轴承固定板401的内腔通过轴承转动连接有第一转动轴403，第一转动轴403的左端通过轴承座转动连接在美容箱3内壁的一侧，第一转动轴403的右端焊接有第一转盘404，固定板401的顶部焊接有定位板405，第一转盘404远离第一转动轴403一端的外侧焊接有第一定位柱406，第一定位柱406的外部通过轴承转动连接有绳索固定器407，绳索固定器407的顶部通过弹力绳固定连接在定位板405的底部，第一转动轴403的外部固定套接有第一斜面齿轮408，轴承固定杆402的底部固定连接有限定轴承409，限定轴承409的内部固定套接有第二转动轴410，第二转动轴410的底部焊接有第二斜面齿轮411，第二斜面齿轮411与第一斜面齿轮408之间相啮合，第二转动轴410的顶端贯穿美容箱3的内腔并延伸至美容箱3的顶部，基座1的顶部设置有动能产生装置5以及脚丫按摩加药装置6，动能产生装置5包括两个方形定位杆501，两个方形定位杆501焊接在基座1的顶部，两个方形定位杆501的顶部通过弧形定位杆502分别固定连接在两个弧形支撑板2对应的一侧，设置的弧形定位杆502可以提高对方形定位杆501的支撑力，保证方形定位杆501不会倾斜，提高其使用寿命，且弧形定位杆502还可以限定定位套503的移动距离，使定位套503的移动距离刚好与第一转盘404的直径大小相适配，两个方形定位杆501的外部均活动套接有定位套503，两个定位套503外壁对应的一侧通过活动板504固定连接，活动板504的顶部固定连接有拉绳505，拉绳505的顶部贯穿并延伸至美容箱3的内腔，拉绳505远离活动板504的一端固定连接在绳索固定器407的底部，当人们将脚放在活动板504上后，向下踩动活动板504便能带动第一定位柱406向下移动，使第一转盘404进行转动，当第一定位柱406向下移动到最底部时，活动板504也移动到最底部，人们向上抬起脚，拉绳505不对第一定位柱406施加拉力，利用弹力绳的弹力使第一定位柱406向上移动，使第一转盘404继续转动，因此人们不断的向下踩活动板504再向上抬起脚，会使第一转盘404持续的进行转动，第一转盘404在转动的过程中会带动第一斜面齿轮408以及第二斜面齿轮411进行转动，第二斜面齿轮411在转动的过程中会带动第二转动轴410进行转动，利用动能转换传递装置4配合动能产生装置5可以将拉绳505上下移动的力转化为第二斜面齿轮411水平转动的力，这样可以对力的方向进行改变，将脚部上下移动产生的力转化为机械转动的力，这样不仅可以将动力资源进行充分的利用，而且使人们可以自行控制其转动速度，使其按摩的更加舒适，按摩加药装置6包括转动杆601，转动杆601通过轴承座转动连接在基座1的顶部，转动杆601的顶部焊接有输液管602，输液管602远离转动杆601的一端贯穿美容箱3的内腔并延伸至美容箱3的顶部，输液管602的外部位于活动板504的地方焊接有凸起块603，由于脚部在上下移动时，输液管602不会跟着进行上下移动，只会进行左右旋转，因此输液管602上的凸起块603可以对脚丫部分进行多方位的按摩，从而使脚丫可以快速的吸收药液，提高治疗速度，输液管602的内部固定连接有堵水块604，堵水块604的顶部焊接有半球块605，输液管602的两侧均开设有出液口，当药液流到输液管602的内部后，利用堵水块604以及半球块605，药液可以快速的流到输液管602的外部，使药液快速的与脚丫接触，提高药液的治疗效果，且出液口的位置与半球块605的底部位置相对应，输液管602的外部以及第二斜面齿轮411的底部均固定连接有轮盘606，两个轮盘606之间通过皮带传动连接，按摩加药装置6可以在对脚部旋转按摩的同时，药液也会流到脚丫处附近，这样脚丫在上下移动的时候会与药液接触，然后输液管602带动凸起块603进行转动，对脚丫处进行按摩，可以提高药液与脚丫的接触效果，使药液可以快速的融入脚丫内，对脚丫处的真菌进行灭杀，从而提高了治疗脚丫处脚气的速度，人们将脚放在活动板504上后，将输液管602放置在两个感染较为厉害的脚丫中间，且有由于活动板504与凸起块603的位置相对应，因此两个脚丫与凸起块603进行接触，然后上下踩动活动板504，这样会带动第二斜面齿轮411进行转动，从而带动输液管602进行转动，输液管602进行转动的过程中会带动凸起块603进行转动，从而利用凸起块603转动对两个脚丫之间进行按摩以及挠痒，且当输液管602的内部有液体时，液体会快速的向下流动，当接触到堵水块604以及半球块605时，液体会快速的向半球块605的两边流动，然后从输液管602的出液口流出，且出液口的位置与活动板504可移动距离的中间位置相对应，这样人们的脚在上下移动时，脚丫可以快速的与液体进行接触，美容箱3的顶部设置有自动出药装置7，自动出药装置7包括加药箱701以及第二转盘702，加药箱701通过两个弧形杆703固定连接在美容箱3的顶部，加药箱701底部的出水口处固定连接有输水管704，输水管704远离加药箱701的一端位于输液管602的内部，且输水管704与输液管602不接触，加药箱701内壁的底部焊接有两个固定杆705，两个固定杆705的顶部通过限位板706固定连接，限位板706的底部通过弹簧固定连接有堵水板707，第二转盘702焊接在第二转动轴410的顶部，第二转盘702顶部的外侧焊接有第二定位柱708，第二定位柱708的外侧通过轴承转动连接有拉线709，拉线709远离第二定位柱708的一端固定连接在堵水板707的顶部，利用自动出药装置7，使脚丫每次上下的过程中都会有药液流出，这样可以提高药液的利用率，使药液可以用在最合适的地方，减少药液的浪费，第二转动轴410在转动的过程中会带动第二转盘702进行转动，从而带动第二定位柱708进行左右移动，当第二定位柱708移动最右侧时，会对拉线709产生拉力，使拉线709拉动堵水板707向上移动，使加药箱701内部的药液可以流到输液管602的内部，当第二定位柱708离开最右侧时，对拉线709失去拉力，借助弹簧的弹力，堵水板707会将加药箱701的出液口堵住，保证药液不会流出，美容箱3的顶部通过轴承座转动连接有第一滑轮8，加药箱701的顶部焊接有支板9，支板9的两端均设置有第二滑轮10，拉线709的外壁与第一滑轮8以及第二滑轮10的外壁相贴合，利用第一滑轮8、支板9以及第二滑轮10，可以很方便的改变拉线709的移动方向，使拉线709可以对堵水板707施加拉力，且第一滑轮8以及第二滑轮10可以减少拉线709的磨损，提高拉线709的使用寿命，输水管704通过弧形板11固定连接在美容箱3的顶部，且弧形板11不与输液管602接触，这样可以对输水管704进行支撑，该设备整体设置较为整齐，美观性较好；可以在泡脚的过程中对人们的脚丫处进行按摩以及挠痒，使人们在治疗脚气的过程中可以更加见效，提高治疗速度；在治疗的过程中会对脚丫处附近添加药剂，使药剂与脚丫处完美的接触，提高药剂的治疗效果，从而使人们在治疗脚气的过程中，不需要使用手对脚丫处记性按摩以及挠痒，保护自己的手不受损伤。

工作原理：将设备放在泡脚用的盆中，使活动板504位于水中，然后将药剂加水稀释后倒入加药箱701的内部，然后人们将脚放在活动板504上，使输液管602位于两个脚丫之间，然后人们上下踩动活动板504，使第二斜面齿轮411带动输液管602进行转动，从而利用旋转的凸起块603对两个脚丫之间进行按摩以及挠痒，且第二斜面齿轮411在转动时会带动第二转盘702进行转动，使加药箱701内部的药液会分批次的向下流动，利用输液管602使药液可以流到人们的两个脚丫之间，利用药液对脚丫上的真菌进行灭杀，且通过凸起块603的按摩，使药液可以快速的进入脚丫的内部，使药液可以快速的对真菌进行灭杀，天宫治疗脚气的效率。
