技术领域

本发明涉及共享经济技术领域，具体为一种基于电磁转换的共享电单车用物品防丢自提醒车篓。

背景技术

共享电单车是继共享单车后，共享运营时代所催化出的又一种交通工具，同样是通过扫码开锁，循环共享，但在车体中装载有小型电瓶和驱动装置，更加省力，使得骑行者能够更好地应对较远距离的出行，因此也受到广大上班族的青睐，而为了方便骑行者摆放所携带的物品，在电单车的前端都固定安装有车篓。

而为了避免车篓在电单车循环利用的过程中，积累过多的垃圾，而滋生细菌，现在的共享电单车车篓均为金属杆焊接的镂空设计，但因此对于一些体积较小的物品就无法盛放，而在放置过后，没有对物品进行固定，而车篓本身也没有盖板，在电单车遭遇颠簸时，里面的物品就容易跌落，且车篓曝露在外，内侧容易沾染灰尘和水珠，因此在放置物品后，容易污染和浸湿物品，而一些使用者在骑行结束后，会忘记取走放入共享电单车中的物品，随着共享电单车的循环共享而造成物品的丢失。

为解决上述问题，发明者提供了一种基于电磁转换的共享电单车用物品防丢自提醒车篓，在保证车篓底部通透，避免垃圾积累和细菌滋生的同时，在使用时，能够满足对于小体积物品的存放，避免了物品的掉落，在未被使用时，能够避免垃圾和雨水进入到车篓中，保证了车篓内部的洁净程度，在物品未被取走时，会进行报警，避免了骑行者物品的丢失，能够防止物品的跌落。

发明内容

为实现以上目的，本发明通过以下技术方案予以实现：一种基于电磁转换的共享电单车用物品防丢自提醒车篓，包括车架、框体、警报器、上缺口、下缺口、封板、推板、限位块、弹簧、金属条、限位条、凸块、凹槽、铁芯、线圈、矩形框、第一倒钩、固定条、第一圆柱、第二圆柱、第二倒钩。

其中：

所述车架的前端固定连接有框体，所述框体与车架之间固定连接有警报器，所述框体的顶部开设有上缺口，所述框体的底部开设有下缺口，所述框体的内部滑动连接有封板，所述封板右侧的顶端固定安装有推板，所述封板右端的前后两侧固定安装有限位块，所述限位块的右端固定连接有弹簧，所述封板底部的右端固定安装有金属条，所述封板底部的前后两侧固定安装有限位条，所述限位条的底端固定安装有凸块，所述框体内限位条的下方开设有凹槽，所述框体内下缺口的右侧固定安装有铁芯，所述铁芯的外围缠绕有线圈，所述框体内部的左端固定安装有矩形框，所述矩形框内部的左端固定安装有第一倒钩，所述矩形框的右侧滑动连接有固定条，所述固定条的左端固定安装有第一圆柱，所述固定条的右端固定安装有第二圆柱，所述框体内部右端固定安装有第二倒钩。

优选的，所述封板的材质为柔性塑料，且滑动连接在框体除右侧端面的内部，使得封板能够在框体的内部进行折弯和滑动。

优选的，所述限位块的宽度大于封板的宽度，且限位滑动连接在上缺口的前后两侧，所述限位块右端固定连接的弹簧位于框体右侧内壁内，使得限位块能够带动封板在上缺口处进行滑动。

优选的，所述金属条的材质为铁磁性物质，因此能够被磁力所吸附。

优选的，所述限位条的宽度大于封板的宽度，且限位滑动连接在下缺口的前后两侧，且所述凹槽开设在下缺口前后两侧限位条的下方，使得限位条能够带动封板在下缺口处进行滑动，同时也能够使限位条底部的凸块与凹槽相互配合，当封板存放有物品时，使得封板在较大的摩擦力下无法被拉回。

优选的，所述铁芯和线圈的组合共有四组，均匀排列分布在下缺口的右侧，且所有线圈均通过导线与电单车的电源相连接，因此，当打开电单车时，也会使电源对线圈进行通电。

优选的，所述第一倒钩与矩形框右侧内壁之间留有空隙，且空隙的宽度大于第一圆柱的直径，使得第一圆柱能够在矩形框内上下滑动，也能够卡入第一倒钩内。

优选的，所述第一圆柱的数量共有两个，对称分布在固定条左端的前后两侧，所述第二圆柱位于固定条右端的中间，使得第一圆柱能够卡入第一倒钩内，第二圆柱能够卡入第二倒钩内。

本发明提供了一种基于电磁转换的共享电单车用物品防丢自提醒车篓。

具备以下有益效果：

1、该基于电磁转换的共享电单车用物品防丢自提醒车篓，通过车篓框体内滑动连接的封板的设计，在使用时，能够使封板对下缺口进行封闭，便于存放物品，而在未使用时，就能够将下缺口打开，能够使车篓在未使用时底部保持通透，避免了垃圾的积累和细菌的滋生，而在使用时，能够将下缺口完全堵住，使其能够满足对于小体积物品的存放，避免了物品的掉落。

2、该基于电磁转换的共享电单车用物品防丢自提醒车篓，通过上缺口内限位块右侧固定连接的弹簧的设计，在停止使用后，封板能够在弹簧回复力的作用下而将上缺口封闭，从而避免了垃圾和雨水进入到框体中，保证了使用时框体内壁的洁净程度，避免了对于物品的污染和浸湿。

3、该基于电磁转换的共享电单车用物品防丢自提醒车篓，通过限位条底部凸块和下方凹槽的配合，在还车后，而框体内存放物品时，封板会因物品的重力而使凸块陷入凹槽内，进而使封板无法被拉回，从而引发警报器作用，提醒骑行者取走自己的物品，并在取走物品后，封板被拉回而停止报警，避免了物品的丢失。

4、该基于电磁转换的共享电单车用物品防丢自提醒车篓，通过框体内固定条的设计，在放入物品后，能够根据物品堆放的高度进行调节，使其能够对不同大小的物品进行挤压固定，从而避免了骑行过程中，物品的跌落。

附图说明

图1为本发明结构示意图；

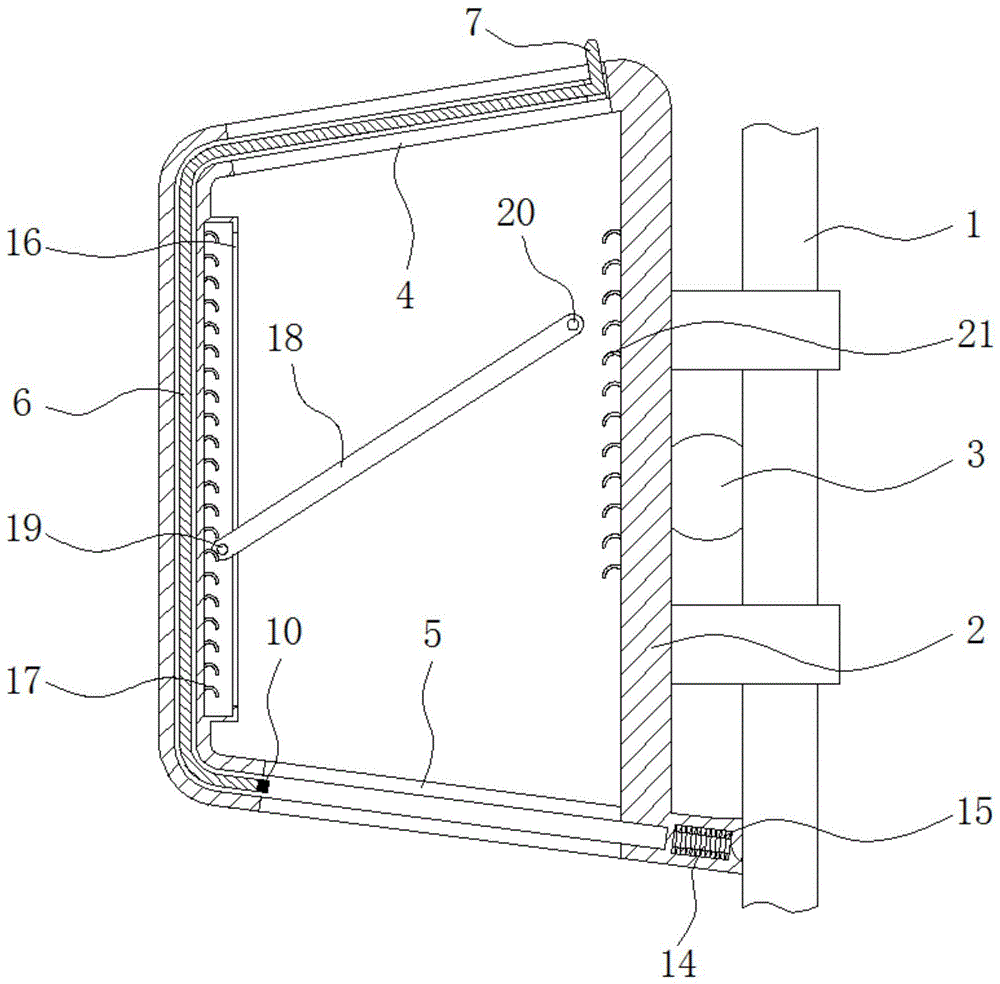

图2为本发明使用时的结构示意图；

图3为本发明图2中A-A处结构的剖视图；

图4为本发明图2中B-B处结构的剖视图；

图5为本发明图3中C-C处结构的剖视图；

图6为本发明图5中A处结构的放大图；

图7为本发明固定条的结构示意图。

图中：1、车架；2、框体；3、警报器；4、上缺口；5、下缺口；6、封板；7、推板；8、限位块；9、弹簧；10、金属条；11、限位条；12、凸块；13、凹槽；14、铁芯；15、线圈；16、矩形框；17、第一倒钩；18、固定条；19、第一圆柱；20、第二圆柱；21、第二倒钩。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

该基于电磁转换的共享电单车用物品防丢自提醒车篓的实施例如下：

请参阅图1-7，一种基于电磁转换的共享电单车用物品防丢自提醒车篓，包括车架1、框体2、警报器3、上缺口4、下缺口5、封板6、推板7、限位块8、弹簧9、金属条10、限位条11、凸块12、凹槽13、铁芯14、线圈15、矩形框16、第一倒钩17、固定条18、第一圆柱19、第二圆柱20、第二倒钩21。

其中：

车架1的前端固定连接有框体2，框体2与车架1之间固定连接有警报器3，框体2的顶部开设有上缺口4，框体2的底部开设有下缺口5，框体2的内部滑动连接有封板6，封板6的材质为柔性塑料，且滑动连接在框体2除右侧端面的内部，使得封板6能够在框体2的内部进行折弯和滑动，封板6右侧的顶端固定安装有推板7，通过车篓框体2内滑动连接的封板6的设计，在使用时，能够使封板6对下缺口5进行封闭，便于存放物品，而在未使用时，就能够将下缺口5打开，能够使车篓在未使用时底部保持通透，避免了垃圾的积累和细菌的滋生，而在使用时，能够将下缺口5完全堵住，使其能够满足对于小体积物品的存放，避免了物品的掉落。

封板6右端的前后两侧固定安装有限位块8，限位块8的宽度大于封板6的宽度，且限位滑动连接在上缺口4的前后两侧，限位块8右端固定连接的弹簧9位于框体2右侧内壁内，使得限位块8能够带动封板6在上缺口4处进行滑动，限位块8的右端固定连接有弹簧9，封板6底部的右端固定安装有金属条10，金属条10的材质为铁磁性物质，因此能够被磁力所吸附，通过上缺口4内限位块8右侧固定连接的弹簧9的设计，在停止使用后，封板6能够在弹簧9回复力的作用下而将上缺口4封闭，从而避免了垃圾和雨水进入到框体2中，保证了使用时框体2内壁的洁净程度，避免了对于物品的污染和浸湿。

封板6底部的前后两侧固定安装有限位条11，限位条11的宽度大于封板6的宽度，且限位滑动连接在下缺口5的前后两侧，且凹槽13开设在下缺口5前后两侧限位条11的下方，使得限位条11能够带动封板6在下缺口5处进行滑动，同时也能够使限位条11底部的凸块12与凹槽13相互配合，当封板6存放有物品时，使得封板6在较大的摩擦力下无法被拉回，限位条11的底端固定安装有凸块12，框体2内限位条11的下方开设有凹槽13，框体2内下缺口5的右侧固定安装有铁芯14，铁芯14和线圈15的组合共有四组，均匀排列分布在下缺口5的右侧，且所有线圈15均通过导线与电单车的电源相连接，因此，当打开电单车时，也会使电源对线圈15进行通电，铁芯14的外围缠绕有线圈15，通过限位条11底部凸块12和下方凹槽13的配合，在还车后，而框体2内存放物品时，封板6会因物品的重力而使凸块12陷入凹槽13内，进而使封板6无法被拉回，从而引发警报器3作用，提醒骑行者取走自己的物品，并在取走物品后，封板6被拉回而停止报警，避免了物品的丢失。

框体2内部的左端固定安装有矩形框16，矩形框16内部的左端固定安装有第一倒钩17，第一倒钩17与矩形框16右侧内壁之间留有空隙，且空隙的宽度大于第一圆柱19的直径，使得第一圆柱19能够在矩形框16内上下滑动，也能够卡入第一倒钩17内，矩形框16的右侧滑动连接有固定条18，固定条18的左端固定安装有第一圆柱19，第一圆柱19的数量共有两个，对称分布在固定条18左端的前后两侧，第二圆柱20位于固定条18右端的中间，使得第一圆柱19能够卡入第一倒钩17内，第二圆柱20能够卡入第二倒钩21内，固定条18的右端固定安装有第二圆柱20，框体2内部右端固定安装有第二倒钩21，通过框体2内固定条18的设计，在放入物品后，能够根据物品堆放的高度进行调节，使其能够对不同大小的物品进行挤压固定，从而避免了骑行过程中，物品的跌落。

在使用时，先通过扫码来启动电单车，在启动电单车的同时，也会使电源对线圈15进行供电，利用电生磁的原理，能够使铁芯14的左右两端产生磁性，然后当需要在车篓里放入物品时，通过推板7向前推动封板6，使得封板6能够拉伸弹簧9而滑动至下缺口5内，进而将下缺口5堵住，而当封板6底部的右端移动至下缺口5的右侧时，铁芯14产生的磁力会对金属条10进行吸附，从而使封板6保持对于下缺口5的封闭，而不会被弹簧9拉回，因此就能够将物品放入框体2内，利用封板6对物品进行支撑，而为了避免物品的跌落，可先使固定条18在矩形框16内进行上下移动，在到达合适高度后，将固定条18左端的第一圆柱19推入第一倒钩17内进行限位，然后向下按压固定条18，使得固定条18右端的第二圆柱20限位在第二倒钩21，进而使固定条18能够对物品进行挤压限位，而在还车之后，也会使电源停止对于线圈15的通电，但下缺口5处的封板6会因物品的重力而受到向下的压力，因此使得封板6前后两侧限位条11底部的凸块12陷入凹槽13内，而使封板6无法被弹簧9拉回，此时就会使警报器3发出响声而提醒骑行者取走随身物品，当骑行者取走随身物品后，封板6被弹簧9拉回上缺口4处，使警报器3停止报警，同时封板6能够使上缺口4封闭，而将下缺口5打开，能够保证下缺口5底部的通透，避免了细菌的滋生，同时封板6也能够避免垃圾和雨水进入到框体2的内部，保证了再次使用时框体2内壁的洁净程度。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
