技术领域

本发明涉及医疗技术领域，具体为一种适应性强的试剂瓶清洗装置。

背景技术

医疗技术，是指医疗机构及其医务人员以诊断和治疗疾病为目的，对疾病作出判断和消除疾病、缓解病情、减轻痛苦、改善功能、延长生命、帮助患者恢复健康而采取的诊断、治疗措施。

在医药学以及医疗的过程中经常会使用到大量的试剂瓶，试剂瓶在更换药品后为了避免药物之间相互作用，需要对试剂瓶进行仔细的清洗，然而，传统的清洗方式都是手动清洗，这样不仅工作量大，而且清洗效果往往难以达到标准；此外，不同型号的试剂瓶需要使用不同类型的清洗刷，频繁的手动更换清洗刷，很大程度上影响了医疗工作效率的提升。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种适应性强的试剂瓶清洗装置，具备适应范围广、清理效果好等优点，解决了不同型号的试剂瓶需要使用不同类型的清洗刷，手动清洗工作量大且不易清洗干净的问题。

技术方案

为实现上述适应范围广、清理效果好的目的，本发明提供如下技术方案：一种适应性强的试剂瓶清洗装置，包括支撑杆，所述支撑杆的外侧滑动连接有支撑架，所述支撑架的底部活动连接有杆体，所述杆体的正下方设置有试剂瓶，所述杆体的外侧固定连接有连接柱，所述连接柱的外侧固定连接有弹性弹簧，所述连接柱远离杆体的一侧固定连接有柔性水管，所述柔性水管远离杆体的一侧固定连接有清洁块，所述清洁块的远离杆体的一侧活动连接有转轮，所述接触块的外侧活动连接有连接杆，所述杆体的内部固定连接有供水管，所述杆体的外侧固定安装有滑杆，所述杆体的外侧滑动连接有滑套，所述杆体的底部滑动连接有活动杆，所述活动杆的底部固定连接有接触块，所述供水管的内腔底部滑动连接有阀杆，所述转轮的正面固定安装有桨片，所述清洁块靠近试剂瓶的一侧安装有毛刷。

优选的，所述连接杆内部开设有流通孔，所述流通孔与滑套内腔和接触块内腔连通，使液体能流到滑套内腔。

优选的，所述滑套与连接杆活动连接，使滑套移动时带动连杆活动。

优选的，所述滑套与滑杆滑动连接，使滑套内腔的液体与滑杆的相互作用，并推动滑套移动。

优选的，所述接触块的底部凸部为柔性橡胶块，防止接触块与试剂瓶底部接触时，对试剂瓶造成损坏。

优选的，所述转轮的外侧安装有橡胶圈，使转轮与试剂瓶内壁柔性接触。

优选的，所述柔性水管为柔性可伸缩材料。

优选的，所述活动杆的外侧固定连接有固定块，所述固定块与杆体通过压力弹簧连接。

有益效果

与现有技术相比，本发明提供了一种适应性强的试剂瓶清洗装置，具备以下有益效果：

1、该适应性强的试剂瓶清洗装置，通过接触块的顶部与杆体的底部接触，活动杆的顶部与阀杆接触，并带动阀杆向上移动，阀杆向上移动使供水管与杆体之间的通道贯通，通过接触块与试剂瓶内腔底部的弹性接触，避免了对试剂瓶的损坏的同时达到了对试剂瓶定位的目的，使杆与试剂瓶底部接触后供水管对杆体自动供水，实现了对试剂瓶自动清洁的目的。

2、该适应性强的试剂瓶清洗装置，通过滑套在滑动的过程中，使与连接杆活动连接的清洁块向远离杆体的方向移动，从而达到了能够适应不同型号的试剂瓶的效果，若转轮与试剂瓶的接触力过大可能对试剂瓶的损坏，转轮与试剂瓶的接触力过小又会导致对试剂瓶的清洁效果不理想，通过滑套内腔与滑杆之间的作用，使转轮对试剂瓶内壁的压力保持在一定范围内，提高了试剂瓶清理的便捷性和安全性。

3、该适应性强的试剂瓶清洗装置，通过清洁块内的液体在通过转轮上设置的浆片流向试剂瓶时，一部分动能转化为浆片的动能并使浆片旋转，浆片带动转轮旋转，由于转轮与试剂瓶内壁紧密接触，使转轮在转动时带动杆体旋转，杆体旋转时，通过设置在清洁块表面的毛刷对试剂瓶内腔进行清洁，从而达到了对不同型号的试剂瓶进行快速高效的清理的效果。

附图说明

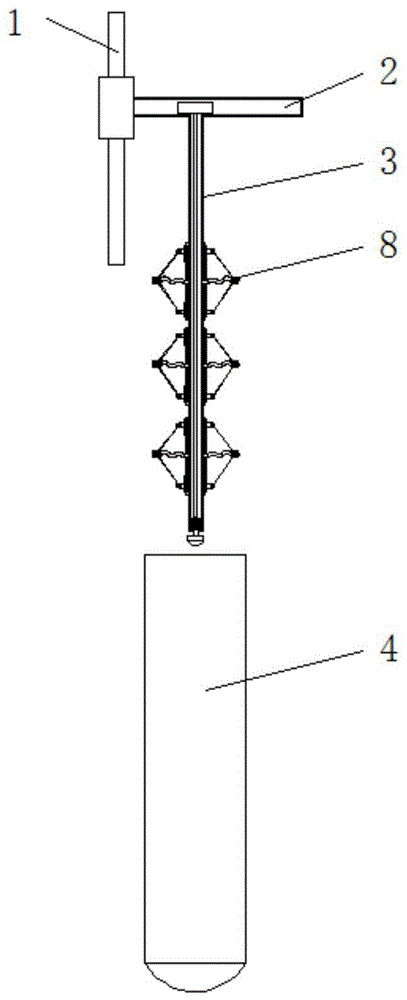

图1为本发明结构示意图；

图2为本发明柔性水管结构示意图；

图3为本发明滑套结构示意图；

图4为本发明清洁块结构示意图；

图5为本发明接触块结构示意图；

图6为本发明接触块与试剂瓶底部接触后的结构示意图；

图7为本发明结构俯视图；

图8为本发明清洁块结构示意图。

图中：1、支撑杆；2、支撑架；3、杆体；4、试剂瓶；5、连接柱；6、弹性弹簧；7、柔性水管；8、清洁块；9、转轮；10、连接杆；11、供水管；12、滑杆；13、滑套；14、活动杆；15、接触块；16、阀杆；17、桨片；18、毛刷。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-8，一种适应性强的试剂瓶清洗装置，包括支撑杆1，支撑杆1的外侧滑动连接有支撑架2，支撑架2的底部活动连接有杆体3，杆体3的正下方设置有试剂瓶4，杆体3的外侧固定连接有连接柱5，连接柱5的外侧固定连接有弹性弹簧6，连接柱5远离杆体3的一侧固定连接有柔性水管7，柔性水管7为柔性可伸缩材料，柔性水管7远离杆体3的一侧固定连接有清洁块8，清洁块8的远离杆体3的一侧活动连接有转轮9，转轮9的外侧安装有橡胶圈，使转轮9与试剂瓶4内壁柔性接触，通过清洁块8内的液体在通过转轮9上设置的浆片流向试剂瓶4时，一部分动能转化为浆片的动能并使浆片旋转，浆片带动转轮9旋转，由于转轮9与试剂瓶4内壁紧密接触，使转轮9在转动时带动杆体3旋转，杆体3旋转时，通过设置在清洁块8表面的毛刷18对试剂瓶4内腔进行清洁。

接触块15的外侧活动连接有连接杆10，连接杆10内部开设有流通孔，流通孔与滑套13内腔和接触块15内腔连通，使液体能流到滑套13内腔，杆体3的内部固定连接有供水管11，杆体3的外侧固定安装有滑杆12，杆体3的外侧滑动连接有滑套13，滑套13与连接杆10活动连接，使滑套13移动时带动连杆活动，滑套13与滑杆12滑动连接，使滑套13内腔的液体与滑杆12的相互作用，并推动滑套13移动，杆体3的底部滑动连接有活动杆14，活动杆14的外侧固定连接有固定块，固定块与杆体3通过压力弹簧连接。

活动杆14的底部固定连接有接触块15，接触块15的底部凸部为柔性橡胶块，防止接触块15与试剂瓶4底部接触时，对试剂瓶4造成损坏，供水管11的内腔底部滑动连接有阀杆16，转轮9的正面固定安装有桨片17，清洁块8靠近试剂瓶4的一侧安装有毛刷18。

在使用时，将试剂瓶4固定在杆体3的正下方，通过控制支撑架2向下滑动，使支撑架2带动杆体3向下移动，并逐渐进入到试剂瓶4内部，当移动到杆体3底部的接触块15与试剂瓶4的内腔底部接触后，使接触块15停止向下移动，继续控制杆体3向下滑动，当接触块15的顶部与杆体3的底部接触时，活动杆14的顶部与阀杆16接触，并带动阀杆16向上移动，阀杆16向上移动使供水管11与杆体3之间的通道贯通，通过接触块15与试剂瓶4内腔底部的弹性接触，避免了对试剂瓶4的损坏的同时达到了对试剂瓶4定位的目的，使杆与试剂瓶4底部接触后供水管11对杆体3自动供水，实现了对试剂瓶4自动清洁的目的。

供水管11与杆体3之间的通道贯通后，供水管11内的液体通过杆体3内腔流向柔性水管7和接触块15，接触块15内腔的液体经过连接杆10流入到滑套13内腔，使滑套13内腔内的液压升高，与滑套13滑动连接的滑杆12底部受到液压产生的压力，在滑杆12与滑套13内腔液压之间的作用力的影响下，使滑套13向柔性水管7方向滑动，滑套13滑动带动连接杆10移动，使与连接杆10活动连接的清洁块8向远离杆体3的方向移动，直至清洁块8上的转轮9与试剂瓶4内壁接触后，滑套13停止移动，在滑套13内腔的液压的作用下，使转轮9与试剂瓶4内壁紧密接触，滑套13在滑动的过程中，使连接杆10活动连接的清洁块8向远离杆体3的方向移动，从而达到了能够适应不同型号的试剂瓶4的效果，若转轮9与试剂瓶4的接触力过大可能对试剂瓶4的损坏，转轮9与试剂瓶4的接触力过小又会导致对试剂瓶4的清洁效果不理想，通过滑套13内腔与滑杆12之间的作用，使转轮9对试剂瓶4内壁的压力保持在一定范围内，提高了试剂瓶4清理的便捷性和安全性。

清洁块8内的液体在通过转轮9上设置的浆片流向试剂瓶4时，一部分动能转化为浆片的动能并使浆片旋转，浆片带动转轮9旋转，由于转轮9与试剂瓶4内壁紧密接触，使转轮9在转动时带动杆体3旋转，杆体3旋转时，通过设置在清洁块8表面的毛刷18对试剂瓶4内腔进行清洁，从而达到了对不同型号的试剂瓶4进行快速高效的清理的效果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
