技术领域

本发明涉及变压器相关设备领域，特别是一种用于变压器上的带有防火保护功能的支架装置。

背景技术

在现代生活中，随着电力的应用越来越广泛，变压器也越来越多，但是现有的大部分变压器都是直接固定在电线杆上的，而变压器一般都固定的位置较高，人们往往无法直接接触到，而变压器在使用过程中会因为各种各样的原因导致线缆短路而燃烧，由于线缆在燃烧时是通电的，这对于救援来说非常的麻烦。

发明内容

本发明的目的是为了解决上述问题，设计了一种用于变压器上的带有防火保护功能的支架装置。

实现上述目的本发明的技术方案为，一种用于变压器上的带有防火保护功能的支架装置，包括两个支架，所述两个支架固定安装在电线杆上，所述支架上设有防火监控装置，所述防火监控装置由位于支架一侧侧表面上与支架固定连接的二氧化碳套筒、位于二氧化碳套筒内与二氧化碳套筒活动连接的二氧化碳存储罐、位于两个支架上端与两个支架固定连接的横架、位于横架下表面中心处与横架固定连接的防水玻璃罩、开在防水玻璃罩下表面中心处均匀分布的透气孔、位于防水玻璃罩内与横架固定连接的烟雾传感器、开在横架下表面上的均匀分布的喷嘴孔、位于喷嘴孔上与喷嘴孔固定连接的喷嘴、位于喷嘴上方与喷嘴固定连接且与二氧化碳存储罐固定连接的输送管、位于输送管上与输送管固定连接的电磁阀和位于电磁阀一侧与输送管固定连接的气压传感器共同构成，所述横架上设有升降装置，所述升降装置由位于横架上方与横架固定连接的防水伺服电机、位于防水伺服电机内部的防水伺服电机启动装置、位于防水伺服电机旋转端与防水伺服电机固定连接的减速机、位于减速机输出端与减速机输出端固定连接的卷绳筒、位于卷绳筒上与卷绳筒固定连接的四根钢丝绳、位于横架上表面中心处与横架固定连接的滑轮架、位于滑轮架两端与滑轮架固定连接的两个滑轮轴、位于滑轮轴两端与滑轮轴固定连接且与钢丝绳活动连接的两个滑轮、位于两个支架上表面一端两侧与两个支架固定连接的两个滑轮支架、位于两个滑轮支架上与两个滑轮支架固定连接的小滑轮轴、位于小滑轮轴两端与小滑轮轴固定连接且与钢丝绳活动连接的的两个小滑轮和位于支架下方与四个钢丝绳固定连接的变压器底座共同构成，所述支架上设有电线杆固定装置，所述支架外设有控制器，所述控制器的信号接收端与烟雾传感器和气压传感器电性连接，所述控制器的电源输出端与防水伺服电机和电磁阀电性连接。

所述电线杆固定装置由位于支架一侧上下两端与支架固定连接的四个弧形固定架、开在四个弧形固定架一端上的固定孔、位于固定孔内与固定孔活动连接的双头螺柱和位于双头螺柱上与双头螺柱螺纹连接的螺母共同构成。

所述二氧化碳套筒下表面上设有均匀分布的排水孔。

所述防水玻璃罩由高强度透明玻璃构成。

所述喷嘴由高压雾化喷嘴构成。

所述变压器安装在变压器底座上。

所述弧形固定架用于固定电线杆。

所述控制器内设有PLC系统。

所述控制器上设有电容显示屏、控制按钮和开关按钮。

所述控制器上设有用电接口，所述用电接口与外部电源电性连接。

利用本发明的技术方案制作的一种用于变压器上的带有防火保护功能的支架装置，通过上述装置，当变压器上的线缆着火时，通过防火监控装置检测变压器是否着火，同时将其扑灭，再通过升降装置将变压器与线缆脱离，防止线缆着火将变压器损坏，本装置结构简单，操作方便。

附图说明

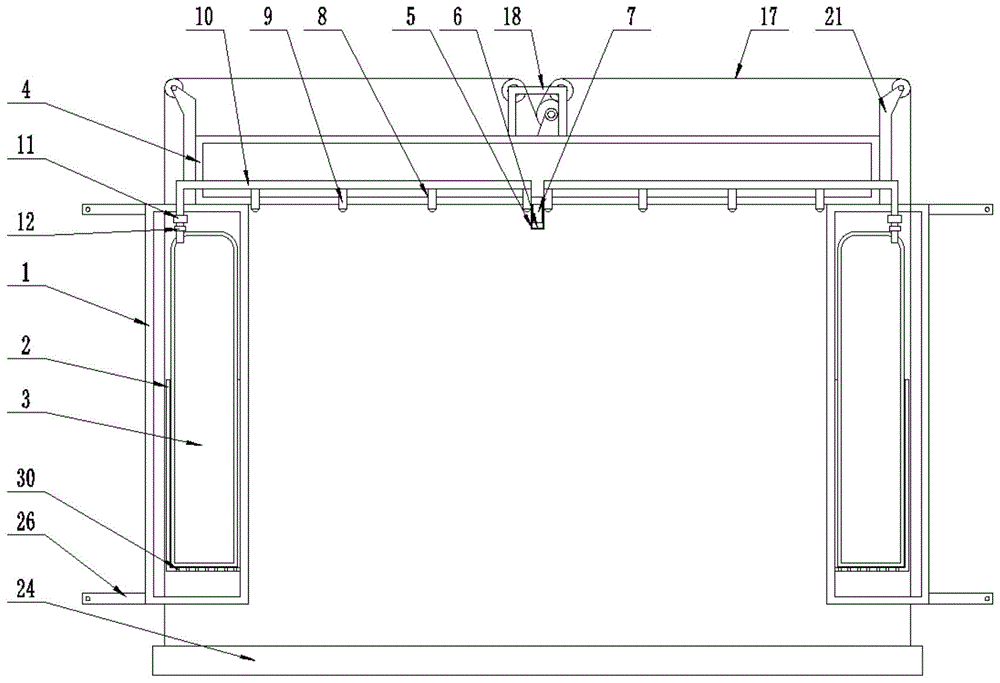

图1是本发明所述一种用于变压器上的带有防火保护功能的支架装置的结构示意图；

图2是本发明所述升降装置的局部放大图；

图3是本发明所述滑轮架的示意图；

图4是本发明所述滑轮支架的示意图；

图5是本发明所述固定装置的示意图；

图6是本发明所述控制器的示意图；

图中，1、支架；2、二氧化碳套筒；3、二氧化碳存储罐；4、横架；5、防水玻璃罩；6、透气孔；7、烟雾传感器；8、喷嘴孔；9、喷嘴；10、输送管；11、电磁阀；12、气压传感器；13、防水伺服电机；14、防水伺服电机启动装置；15、减速机；16、卷绳筒；17、钢丝绳；18、滑轮架；19、滑轮轴；20、滑轮；21、滑轮支架；22、小滑轮轴；23、小滑轮；24、变压器底座；25、控制器；26、弧形固定架；27、固定孔；28、双头螺柱；29、螺母；30、排水孔；31、PLC系统；32、电容显示屏；33、控制按钮；34、开关按钮；35、用电接口。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-6所示，一种用于变压器上的带有防火保护功能的支架装置，包括两个支架1，所述两个支架1固定安装在电线杆上，所述支架1上设有防火监控装置，所述防火监控装置由位于支架1一侧侧表面上与支架1固定连接的二氧化碳套筒2、位于二氧化碳套筒2内与二氧化碳套筒2活动连接的二氧化碳存储罐3、位于两个支架1上端与两个支架1固定连接的横架4、位于横架4下表面中心处与横架4固定连接的防水玻璃罩5、开在防水玻璃罩5下表面中心处均匀分布的透气孔6、位于防水玻璃罩5内与横架4固定连接的烟雾传感器7、开在横架4下表面上的均匀分布的喷嘴孔8、位于喷嘴孔8上与喷嘴孔8固定连接的喷嘴9、位于喷嘴9上方与喷嘴9固定连接且与二氧化碳存储罐3固定连接的输送管10、位于输送管10上与输送管10固定连接的电磁阀11和位于电磁阀11一侧与输送管10固定连接的气压传感器12共同构成，所述横架4上设有升降装置，所述升降装置由位于横架4上方与横架4固定连接的防水伺服电机13、位于防水伺服电机13内部的防水伺服电机启动装置14、位于防水伺服电机13旋转端与防水伺服电机13固定连接的减速机15、位于减速机15输出端与减速机15输出端固定连接的卷绳筒16、位于卷绳筒16上与卷绳筒16固定连接的四根钢丝绳17、位于横架4上表面中心处与横架4固定连接的滑轮架18、位于滑轮架18两端与滑轮架18固定连接的两个滑轮轴19、位于滑轮轴19两端与滑轮轴19固定连接且与钢丝绳17活动连接的两个滑轮20、位于两个支架1上表面一端两侧与两个支架1固定连接的两个滑轮支架21、位于两个滑轮支架21上与两个滑轮支架21固定连接的小滑轮轴22、位于小滑轮轴22两端与小滑轮轴22固定连接且与钢丝绳17活动连接的的两个小滑轮23和位于支架1下方与四个钢丝绳17固定连接的变压器底座24共同构成，所述支架1上设有电线杆固定装置，所述支架1外设有控制器25，所述控制器25的信号接收端与烟雾传感器和气压传感器电性连接，所述控制器25的电源输出端与防水伺服电机和电磁阀电性连接；所述电线杆固定装置由位于支架1一侧上下两端与支架1固定连接的四个弧形固定架26、开在四个弧形固定架26一端上的固定孔27、位于固定孔27内与固定孔27活动连接的双头螺柱28和位于双头螺柱28上与双头螺柱28螺纹连接的螺母29共同构成；所述二氧化碳套筒2下表面上设有均匀分布的排水孔30；所述防水玻璃罩5由高强度透明玻璃构成；所述喷嘴9由高压雾化喷嘴构成；所述变压器安装在变压器底座24上，所述变压器上设有电动线缆剪；所述弧形固定架26用于固定电线杆；所述控制器25内设有PLC系统31；所述控制器25上设有电容显示屏32、控制按钮33和开关按钮34；所述控制器25上设有用电接口35，所述用电接口35与外部电源电性连接。

本实施方案的特点为，支架上设有防火监控装置，防火监控装置由位于支架一侧侧表面上与支架固定连接的二氧化碳套筒、位于二氧化碳套筒内与二氧化碳套筒活动连接的二氧化碳存储罐、位于两个支架上端与两个支架固定连接的横架、位于横架下表面中心处与横架固定连接的防水玻璃罩、开在防水玻璃罩下表面中心处均匀分布的透气孔、位于防水玻璃罩内与横架固定连接的烟雾传感器、开在横架下表面上的均匀分布的喷嘴孔、位于喷嘴孔上与喷嘴孔固定连接的喷嘴、位于喷嘴上方与喷嘴固定连接且与二氧化碳存储罐固定连接的输送管、位于输送管上与输送管固定连接的电磁阀和位于电磁阀一侧与输送管固定连接的气压传感器共同构成，横架上设有升降装置，升降装置由位于横架上方与横架固定连接的防水伺服电机、位于防水伺服电机内部的防水伺服电机启动装置、位于防水伺服电机旋转端与防水伺服电机固定连接的减速机、位于减速机输出端与减速机输出端固定连接的卷绳筒、位于卷绳筒上与卷绳筒固定连接的四根钢丝绳、位于横架上表面中心处与横架固定连接的滑轮架、位于滑轮架两端与滑轮架固定连接的两个滑轮轴、位于滑轮轴两端与滑轮轴固定连接且与钢丝绳活动连接的两个滑轮、位于两个支架上表面一端两侧与两个支架固定连接的两个滑轮支架、位于两个滑轮支架上与两个滑轮支架固定连接的小滑轮轴、位于小滑轮轴两端与小滑轮轴固定连接且与钢丝绳活动连接的的两个小滑轮和位于支架下方与四个钢丝绳固定连接的变压器底座共同构成，通过上述装置，当变压器上的线缆着火时，通过防火监控装置检测变压器是否着火，同时将其扑灭，再通过升降装置将变压器与线缆脱离，防止线缆着火将变压器损坏，本装置结构简单，操作方便。

在本实施方案中，将控制器上的用电接口与外部电源连接，控制控制器上的开关按钮启动设备，控制器通过烟雾传感器检测变压器上是否发生火灾，当发生火灾后，烟雾传感器将信号发送给控制器，控制器控制电磁阀打开，二氧化碳存储罐内的二氧化碳通过气压进入到输送管内，通过喷嘴喷洒到变压器上，当烟雾传感器检测到火焰被扑灭后，此时控制器控制电动线缆剪将线缆剪断，控制器控制防水伺服电机开始工作，防水伺服电机旋转，带动卷绳筒开始旋转，将钢丝绳放下，钢丝绳通过滑轮和小滑轮开始缓缓的变压器底座下降，使变压器下降到地面上，此时只需等待线缆上的火焰完全熄灭后，再由工作人员将线缆更换后，再次接上变压器即可。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
