技术领域

本发明涉及调味品技术领域，具体为一种可自动回流的防滴落液体定量调味瓶。

背景技术

民以食为天，消费者在进行烹饪食物时都喜欢加入各式各样的调味品，可以增加所烹饪菜肴的色泽和口感，从而满足了人们的感官需求，提高人们的食欲，不同的调味品可以拥有不同的味道，但是不同调味品在进行烹饪时都应该适量，不能加入过量，过量的加入不仅会也会影响到菜肴的口感，也会危害到人们的身体健康，目前市面上有各种各样的调味品供大家选择，其中主要包括两大类固体和液体，其中有去腥的黄酒类、红烧类的酱油、增加酸味的醋等等，这类商品在购买时一般由瓶装，厂家统一包装进行售卖，而这种统一的瓶装一般是由瓶身和瓶盖两部分组成，在需要加入调味品时，打开瓶盖就可以直接加入，但是由于瓶口较大，在加入时一不留神就会容易加入过量，影响菜肴的口感和色泽，且长期下去甚至会危害到消费者的身体健康，并且传统的调味品加入时容易沿瓶口滴出，造长浪费。

针对现有技术的不足，本发明提供了一种可自动回流的防滴落液体定量调味瓶，具备在烹饪时对调味品进行定量，且滴出的调味品进行回流，不会造成浪费的优点，解决了烹饪过程中调味品加入过量，且使用过程中造成浪费的问题。

发明内容

(一)技术方案

为实现上述烹饪过程中加入调味品时进行定量，且滴出的调味品进行回流，不会造成浪费的优点，目的，本发明提供如下技术方案：一种可自动回流的防滴落液体定量调味瓶，包括外壳，所述外壳的外侧固定连接有防滑圈，外壳的内部固定连接有第一隔板，第一隔板的表面开设有第一圆孔，第一隔板的上方活动连接有储料室，储料室的内部固定连接有第二隔板，储料室的底部固定连接有底板，储料室的内部活动连接有连接管，连接管的底部开设有进料口，进料口的上方活动连接有连接套，连接套的内部固定连接有阻挡膜，阻挡膜的外侧开设有凹槽，阻挡膜的表面开设有第一漏孔，凹槽的表面开设有第二漏孔，连接套远离连接管的一侧活动连接有出料口，出料口的外侧活动连接瓶盖，瓶盖内部的中央固定连接有限位条，底板的表面开设有第二圆孔。

优选的，所述第一圆孔与第二圆孔的规格一致，且初始位置正好相反，储料室表面设有刻度。

优选的，所述第二隔板的表面开设有通孔，且通孔的规格与进料口的规格一致。

优选的，所述出料口的上表面设计为斜面，且限位条的尺寸与出料口的尺寸一致。

优选的，所述储料室的尺寸不大于外壳的尺寸，且在储料室的表面活动连接有垫圈。

优选的，所述外壳设计为弧形，中间较窄，两侧较宽。

优选的，所述凹槽设计为往内倾斜的面，且第一漏孔位于凹槽的底部。

(二)有益效果

与现有技术相比，本发明提供了一种可自动回流的防滴落液体定量调味瓶，具备以下有益效果：

1、该可自动回流的防滴落液体定量调味瓶，通过往调味瓶外壳内装入液体调味品，不使用之前均处于原始状态，初始状态时第二圆孔与第一圆孔位置相反，进料口与第二隔板上的通孔重合，在使用时，首先取下瓶盖，然后旋转储料室，旋转180°，此时第二圆孔与第一圆孔重合，使得外壳内部与储料室相通，进料口与第二隔板上的通孔隔绝开，此时可以倾倒调味瓶，外壳内的调味瓶会通过第一圆孔与第二圆孔形成的通道流入储料室，储料室表面设有刻度，可以倾倒出适合的容量，从而可以对需要使用的调味品进行定量。

2、该可自动回流的防滴落液体定量调味瓶，通过当取出合适的容量时，再次旋转储料室，旋转180度°，此时第二圆孔与第一圆孔交叉回到初始位置，将储料室与外壳隔绝开，而此时第二隔板上的通孔与进料口相互重叠在一起，形成了另一条通道，这时只需再次倾倒调料瓶，调料会沿着通孔与进料口形成的通道进行移动，最终经过连接套沿着出料口流出，由于连接套上设有的阻挡膜与第二漏孔减缓流出速度，可以在加入调味品时均匀加入，在操作过程中沿出料口流出的调味品也可以经过倾斜设计的凹槽，通过底部开设的第一漏孔进行回收，流回瓶内，避免浪费。

附图说明

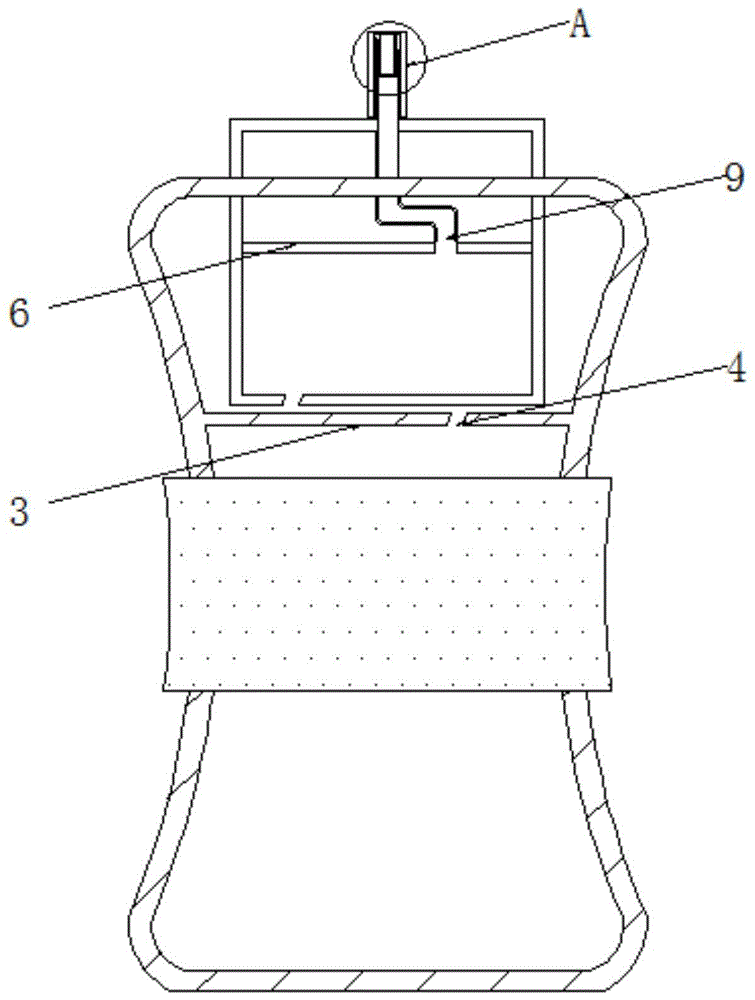

图1为本发明连接结构示意图；

图2为本发明结构运动轨迹示意图；

图3为本发明图1A处的放大图；

图4为本发明出料口、阻挡膜、连接套连接示意图；

图5为本发明结构连接套俯视图。

图中：1-外壳、2-防滑圈、3-第一隔板、4-第一圆孔、5-储料室、6-第二隔板、7-底板、8-连接管、9-进料口、10-连接套、11-阻挡膜、12-凹槽、13-第一漏孔、14-第二漏孔、15-出料口、16-瓶盖、17-限位条、18-第二圆孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，一种可自动回流的防滴落液体定量调味瓶，包括外壳1，外壳1设计为弧形，中间较窄，两侧较宽，更适合人手的握持，外壳1的外侧固定连接有防滑圈2，防止手滑掉落，增大摩擦力，外壳1的内部固定连接有第一隔板3，第一隔板3的表面开设有第一圆孔4，第一圆孔4与第二圆孔18的规格一致，且初始位置正好相反，保证第一圆孔4与第二圆孔18旋转180°时能重叠形成通道从而可以将外壳1内的液体调味品转移至储料室5内，第一隔板3的上方活动连接有储料室5，储料室5表面设有刻度，储料室5的尺寸不大于外壳1的尺寸，可以方便在外壳1内进行旋转，且进行定量，在储料室5的表面活动连接有垫圈，增加密封性，防止液体调味品泄露，储料室5的内部固定连接有第二隔板6，第二隔板6的表面开设有通孔，且通孔的规格与进料口9的规格一致，同理使储料室5与进料口9形成通道，使得液体调味品可以流出，储料室5的底部固定连接有底板7。

储料室5的内部活动连接有连接管8，连接管8的底部开设有进料口9，进料口9的上方活动连接有连接套10，连接套10的内部固定连接有阻挡膜11，阻挡膜11的外侧开设有凹槽12，凹槽12设计为往内倾斜的面，第一漏孔13位于凹槽12的底部，从而使得在倾倒调料瓶使流出的部分可以沿出料口15流进凹槽12，经过第一漏孔13回收进外壳1阻挡膜11的表面开设有第一漏孔13，凹槽12的表面开设有第二漏孔14，减小流速，使调料品加入更加均匀，连接套10远离连接管8的一侧活动连接有出料口15，出料口15的外侧活动连接瓶盖16出料口15的上表面设计为斜面，倾倒时更易流出，且限位条17的尺寸与出料口15的尺寸一致，瓶盖16内部的中央固定连接有限位条17，不使用时可以盖上瓶盖16，限位条17可以堵住出料口15，防止灰尘进入，底板7的表面开设有第二圆孔18。

工作原理：往调味瓶外壳1内装入液体调味品，不使用之前均处于原始状态，初始状态时第二圆孔18与第一圆孔4位置相反，进料口9与第二隔板6上的通孔重合，在使用时，首先取下瓶盖16，然后旋转储料室5，旋转180°，此时第二圆孔18与第一圆孔4重合，使得外壳1内部与储料室5相通，进料口9与第二隔板6上的通孔隔绝开，此时可以倾倒调味瓶，外壳1内的调味瓶会通过第一圆孔4与第二圆孔18形成的通道流入储料室5，储料室5表面设有刻度，可以倾倒出适合的容量，当取出合适的容量时，再次旋转储料室5，旋转180度°，此时第二圆孔18与第一圆孔4交叉回到初始位置，将储料室5与外壳1隔绝开，而此时第二隔板6上的通孔与进料口9相互重叠在一起，形成了另一条通道，这时只需再次倾倒调料瓶，调料会沿着通孔与进料口9形成的通道进行移动，最终经过连接套10沿着出料口15流出，由于连接套10上设有的阻挡膜11与第二漏孔14，减缓流出速度，可以在加入调味品时均匀加入，在操作过程中沿出料口15流出的调味品也可以经过倾斜设计的凹槽12，通过底部开设的第一漏孔13进行回收，流回瓶内，避免浪费。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
