技术领域

本发明涉及计算机安全领域，尤其是涉及一种机动车电子身份证安全防护系统。

背景技术

机动车上安装的电子身份证设备(电子行驶证、电子车牌、电子身份识别装置)，由于设备自身的因素有时会发生故障，也会受到人为的干扰或破坏，造成设备无法正常工作。在道路卡口等地方安装有较多的车牌识别装置，能够识别车牌，获得车牌号。如果，把电子身份证设备与车牌识别装置结合使用，区分电子身份证设备是否工作异常，发现工作异常情况时，通过及时向关联的人员发送通知消息，提醒及时维护设备；如果，发现长期多次异常的设备，则进行进一步的处理。

发明内容

技术问题：

针对现有技术存在的缺陷，本发明提出一种机动车电子身份证安全防护系统，用于监控机动车电子身份证是否正常工作，在不能正常工作时，会记录并提醒相关人员，加上对设备故障情况的统计分析，有利于减少车载电子身份证设备被人为干扰或破坏的现象。

技术方案：

针对现有技术存在的缺陷，本发明提出一种机动车电子身份证安全防护系统及其机动车电子身份证安全防护方法；通过实时连续监控机动车电子身份证系统的状态，并及时传送到服务器，结合卡口检测装置通过车牌图像识别获得的车牌号进行对比分析，找出经过卡口的而没有向服务器发送自己工作状态的车辆，即车辆的电子身份证不能正常工作的车辆。

为实现上述目的，本发明提出一种机动车电子身份证安全防护系统，包括车载电子身份证、卡口检测装置、服务器、通信系统；

所述车载电子身份证包括：电子身份证主体、定位模块、无线通信装置；所述电子身份证主体存储车辆的唯一识别码；所述定位模块是卫星定位模块和/或基站定位模块；所述车载电子身份证通过自带的无线通信装置依照设定的时间间隔向服务器发送自身的唯一识别码、位置；

所述卡口检测装置包括车牌识别装置，能够获得经过卡口的车辆的车牌号，并通过通信系统把车牌号发送给服务器；

所述服务器是计算机服务器；

所述通信系统是数字通信系统。

所述车载电子身份证安全防护系统，还包括管理计算机，管理计算机通过通信系统与服务器连接；用于管理系统的运行、管理机动车电子身份证的安全运行。

所述车载电子身份证，还包括状态指示装置，所述状态指示装置用于指示车载电子身份证的运行状态或/和车载电子身份证的通信状态，所述运行状态指示装置、通信状态指示装置是指示灯、显示屏、喇叭的组合。

所述运行于机动车电子身份证安全防护系统上的机动车电子身份证安全防护方法，包括如下处理：

1)车载电子身份证主动地定时或以应答模式向服务器发送车辆的唯一识别码、位置；

2)卡口检测装置获得经过检测位置的所有车辆的车牌号，并发送给服务器；

3)服务器逐一检查接收到的卡口检测装置发送的车牌号，在设定的时间范围内，寻找接收到的在以该卡口检测装置为中心的设定区域内，该车牌号对应的车载电子身份证发送的信息，如果没有找到，认为对应的车载电子身份证设备工作异常，并记录此工作异常信息，如果找到，认为对应的车载电子身份证设备工作正常。

所述机动车电子身份证安全防护方法，还包括如下处理：

服务器系统对检测出的工作异常信息，自动地依照预先设定的提醒方式，向预先设定的一个或者多个设备发送事件提醒消息，以便相关人员及时处理；

所述预先设定的设备，包括如下几种设备的组合：管理计算机等固定终端设备、车载电子身份证、手机等移动终端设备；

所述提醒方式，包括如下几种方式的组合：

a)在设备的屏幕上，显示屏幕提醒信息；

b)播放提醒语音；

c)手机短信提醒；

d)即时通讯消息包括QQ、微信等；

e)电话、移动电话提醒；

f)指示灯提醒。

技术效果：

本系统的服务器通过获得接收到的卡口检测装置发送的车牌号、车载电子身份证发送的自身的唯一识别码、位置，能够发现并记录车载电子身份证设备工作异常的情况，并向工作异常的车载电子身份证设备关联的人员发送提示信息，以便及时处理，提供了一种自动化地保护车载监控设备的措施。

附图说明

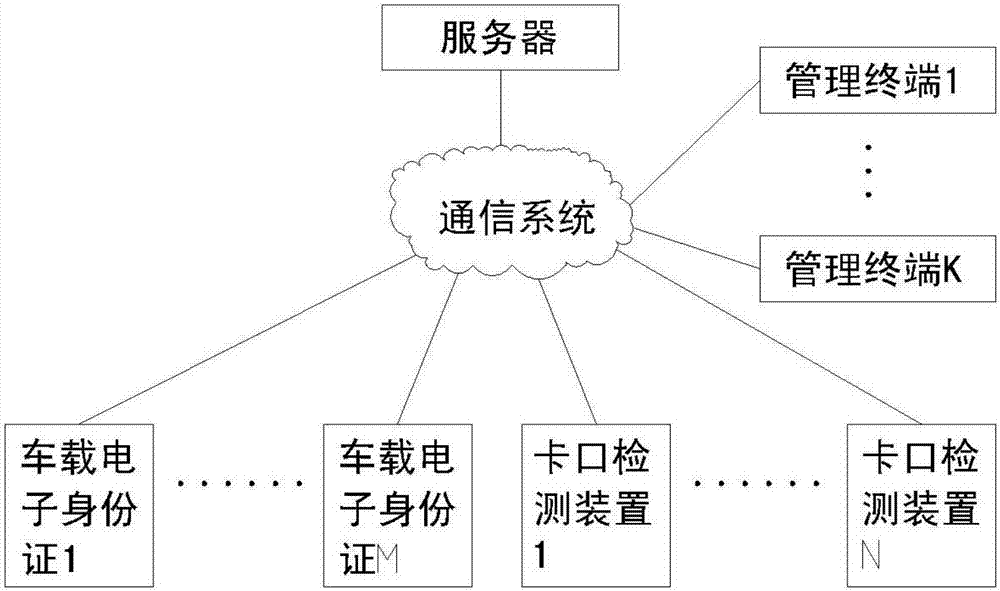

图1是本发明所述机动车电子身份证安全防护系统的系统整体结构原理示意图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步的详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

如图所示，本发明提出一种机动车电子身份证安全防护系统，包括车载电子身份证、卡口检测装置、服务器、通信系统；

所述车载电子身份证包括：电子身份证主体、定位模块、无线通信装置；所述电子身份证主体存储车辆的唯一识别码；所述电子身份证主体是嵌入式计算机系统，包括能够掉电存储车辆的唯一识别码的存储器；所述嵌入式计算机系统是现有技术；所述存储器是ROM、EPROM、EEPROM之一，优选的是EEPROM；所述定位模块是卫星定位模块和/或基站定位模块；所述车载电子身份证通过自带的无线通信装置依照设定的时间间隔向服务器发送自身的唯一识别码、位置；所述车载电子身份证，由嵌入式计算机系统构成，嵌入式计算机系统是现有技术；所述无线通信装置是GPRS等无线终端，优选的是GPRS无线终端，是现有技术；所述卫星定位模块、基站定位模块是现有技术，优选的使用卫星定位模块；

所述卡口检测装置包括车牌识别装置，能够获得经过卡口的车辆的车牌号，并通过通信系统把车牌号发送给服务器；所述车牌识别装置是现有技术；所述通信系统是数字通信系统，是现有技术；

所述服务器是计算机服务器，是现有技术；

所述通信系统是数字通信系统，是现有技术。

所述车载电子身份证安全防护系统，还包括管理计算机，管理计算机通过通信系统与服务器连接；用于管理系统的运行、管理机动车电子身份证的安全运行；所述管理计算机是计算机终端，是现有技术；

所述车载电子身份证，还包括状态指示装置，所述状态指示装置用于指示车载电子身份证的运行状态或/和车载电子身份证的通信状态，所述运行状态指示装置、通信状态指示装置是指示灯、显示屏、喇叭的组合；所述状态指示装置的指示灯、显示屏、喇叭是现有技术，优选的同时使用指示灯、显示屏。

所述运行于机动车电子身份证安全防护系统上的机动车电子身份证安全防护方法，包括如下处理：

1)车载电子身份证主动地定时或以应答模式向服务器发送车辆的唯一识别码、位置；优选的车载电子身份证主动地定时向服务器发送车辆的唯一识别码、位置，所述定时间隔可以设置为小于300秒，优选的设置为10秒；

2)卡口检测装置获得经过检测位置的所有车辆的车牌号，并发送给服务器；

3)服务器逐一检查接收到的卡口检测装置发送的车牌号，在设定的时间范围内，寻找接收到的在以该卡口检测装置为中心的设定区域内，该车牌号对应的车载电子身份证发送的信息，如果没有找到，认为对应的车载电子身份证设备工作异常，并记录此工作异常信息，如果找到，认为对应的车载电子身份证设备工作正常；所述设定的时间范围设置为小于300秒，优选的设置为60秒；所述以该卡口检测装置为中心的设定区域的边长设置为小于9000米，优选的设置为2000米。

所述机动车电子身份证安全防护方法，还包括如下处理：

服务器系统对检测出的工作异常信息，自动地依照预先设定的优先顺序、预先设定的提醒方式，向预先设定的一个或者多个设备发送事件提醒消息，以便相关人员及时处理；

所述预先设定的设备，包括如下几种设备的组合：管理计算机等固定终端设备、车载电子身份证、手机等移动终端设备，优选的是管理计算机、车载电子身份证、手机；

所述预先设定的优先顺序，根据业务需要确定，优选的依次为管理计算机、车载电子身份证、手机；

所述提醒方式，包括如下几种方式的组合：

a)在设备的屏幕上，显示屏幕提醒信息；

b)播放提醒语音；

c)手机短信提醒；

d)即时通讯消息包括QQ、微信等；

e)电话、移动电话提醒；

f)指示灯提醒；

优选的提醒方式为：在设备的屏幕上，显示屏幕提醒信息、播放提醒语音、手机短信提醒。

本系统的服务器通过获得接收到的卡口检测装置发送的车牌号、车载电子身份证发送的自身的唯一识别码、位置，能够发现并记录车载电子身份证设备工作异常的情况，并向工作异常的车载电子身份证设备关联的人员发送提示信息，以便及时处理，提供了一种自动化地保护车载监控设备的措施。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
