技术领域

本发明涉及一种无线安防装置，特别的，是一种利用磁盘推压的具有气流除雾的多媒体无线安防装置。

背景技术

监控是安防系统中应用最多的设备之一，监控设备一般安装在较高处及较为隐蔽的位置，避免不法分子发现并损坏，但目前技术考虑不够完善，具有以下缺点：

在冬天或者较为寒冷的地区，室外温度较低，监控设备玻璃表面的温度随之降低，而监控设备在工作过程中会产生一定的热量，因此监控设备内的空气中饱和的水蒸气与监控玻璃接触时，水蒸气遇冷发生液化反应并附着在监控玻璃的内壁，造成监控玻璃内壁产生雾气，雾气会使监控玻璃产生漫反射，监控拍摄到的画面模糊不清，同时水雾会使空气中的杂质贴附在玻璃表面，严重影响监控的正常观察，由于监控设备安装位置特殊，操作人员进行手动除雾及除杂较为困难。

发明内容

针对上述问题，本发明提供一种利用磁盘推压的具有气流除雾的多媒体无线安防装置。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种利用磁盘推压的具有气流除雾的多媒体无线安防装置，其结构包括摄像头遮雨棚、传感器、监控镜头、摄像头主体、摄像头固定杆、摄像头固定架，所述摄像头遮雨棚为半圆形片状结构并通过螺栓固定于摄像头主体顶部，所述监控镜头嵌套于摄像头主体内中间，所述传感器位于监控镜头上方并与监控镜头电连接，所述摄像头固定杆顶部与摄像头主体底面中间焊接在一起，所述摄像头固定架右端与墙面螺栓固定在一起，左端与摄像头固定杆底部扣合，所述摄像头主体由磁盘驱动结构、气流驱动装置保护罩、玻璃清洗装置、摄像头保护壳、气流除雾结构组成，所述气流驱动装置保护罩为中空倒L形结构且底面与摄像头保护壳顶部焊接于在一起，所述磁盘驱动结构机械连接于气流驱动装置保护罩顶部中间且与传感器电连接，所述气流除雾结构嵌套于气流驱动装置保护罩内底部中间，所述玻璃清洗装置位于气流驱动装置保护罩下方。

作为本发明的进一步改进，所述磁盘驱动结构由线圈、磁盘、永久磁铁、旋转架、轴承固定架组成。

作为本发明的进一步改进，所述轴承固定架顶部与气流驱动装置保护罩内壁顶端螺栓固定在一起，所述旋转架嵌套于轴承固定架从上往下三分之一处，所述永久磁铁设有六个且等距均匀分布于轴承固定架四周，所述磁盘为矩形结构并安装于轴承固定架底部。

作为本发明的进一步改进，所述玻璃清洗装置由摆动杆、玻璃清洁刷、驱动块导轨、锥形齿轮、驱动块主体、扇叶连杆、气流驱动风扇组成，所述气流驱动风扇安装于气流除雾结构内底面中间，所述锥形齿轮安装于气流除雾结构正面底部中间，所述摆动杆位于气流除雾结构前方且顶部与锥形齿轮螺栓固定在一起，所述玻璃清洁刷螺栓固定于摆动杆后方，所述驱动块导轨位于锥形齿轮下方并与磁盘相互平行，所述驱动块主体嵌套于驱动块导轨上方同时与锥形齿轮相互啮合，所述扇叶连杆为T形结构且一端与气流驱动风扇扣合在一起，另一端与驱动块主体上靠气流驱动风扇的一侧螺栓固定在一起。

作为本发明的进一步改进，所述气流除雾结构由排气管道、进气管道、伸缩风箱、磁块组成，所述伸缩风箱底部紧靠于气流驱动装置保护罩底面，所述排气管道位于伸缩风箱下方且与伸缩风箱呈一体化结构，所述磁块为圆盘结构并安装于伸缩风箱顶部，所述进气管道左端与伸缩风箱密封连接，右端穿过气流驱动装置保护罩右侧表面。

作为本发明的进一步改进，所述摆动杆以锥形齿轮为圆心可旋转的角度为30°-40°。

作为本发明的进一步改进，所述旋转架与轴承固定架为同心圆结构。

作为本发明的进一步改进，所述磁盘与旋转架上下之间的距离为2-3cm。

作为本发明的进一步改进，所述伸缩风箱完全打开时顶部的磁块与磁盘之间的距离为0.5-1cm，避免磁块与磁盘吸合后磁盘无法转动。

作为本发明的进一步改进，所述排气管道与进气管道为为单向导流结构，避免排气管道与进气管道同时进气与排气，且进气管道内设有防水透气膜，防止水汽随着进气管道进去摄像头内。

作为本发明的进一步改进，所述磁盘为矩形结构，且左右两端的磁极相反。

本发明的有益效果是：多媒体无线安防装置通过玻璃清洗装置与气流除雾结构相配合，当监控设备玻璃内壁出现雾气后，磁盘驱动结构带动伸缩风箱上下移动，伸缩风箱产生气流并加快监控设备内空气的流速，使监控设备内的温度降到与外界温度等值，避免水蒸气在监控设备玻璃上液化产生雾气，同时玻璃清洗装置可以对玻璃内壁进行清洁，空气中的杂质贴附在玻璃内壁后可以及时被清理掉，保证监控设备的正常观察且无需人工进行清洁：

1、本发明的磁盘驱动结构与气流除雾结构相结合，当监控设备玻璃内壁出现雾气后，传感器检测到并使线圈通电磁化，此时线圈与永久磁铁磁极相反并产生斥力，永久磁铁带动旋转架转动，同时旋转架下方的磁盘同时旋转，当磁盘上与磁块磁极相反的一端靠近磁块后，磁块受到引力带动伸缩风箱向上提升并通过进气管道吸气，当磁盘继续转动且与磁块磁极相同的一端靠近磁块后，磁块受到斥力推动伸缩风箱向下移动并将伸缩风箱内的空气通过排气管道吹到监控设备的玻璃上，如此循环使监控设备玻璃的温度降到与外界等值后，水蒸气不会液化在玻璃内壁上。

2、本发明的气流除雾结构与玻璃清洗装置相结合，当伸缩风箱内的空气通过排气管道吹到监控设备的玻璃上时，排气管道内的气流驱动风扇受到风力转动，气流驱动风扇通过扇叶连杆使驱动块主体左右移动，驱动块主体带动锥形齿轮旋转，同时摆动杆随之左右摆动并利用玻璃清洁刷对玻璃内壁进行清洁。

附图说明

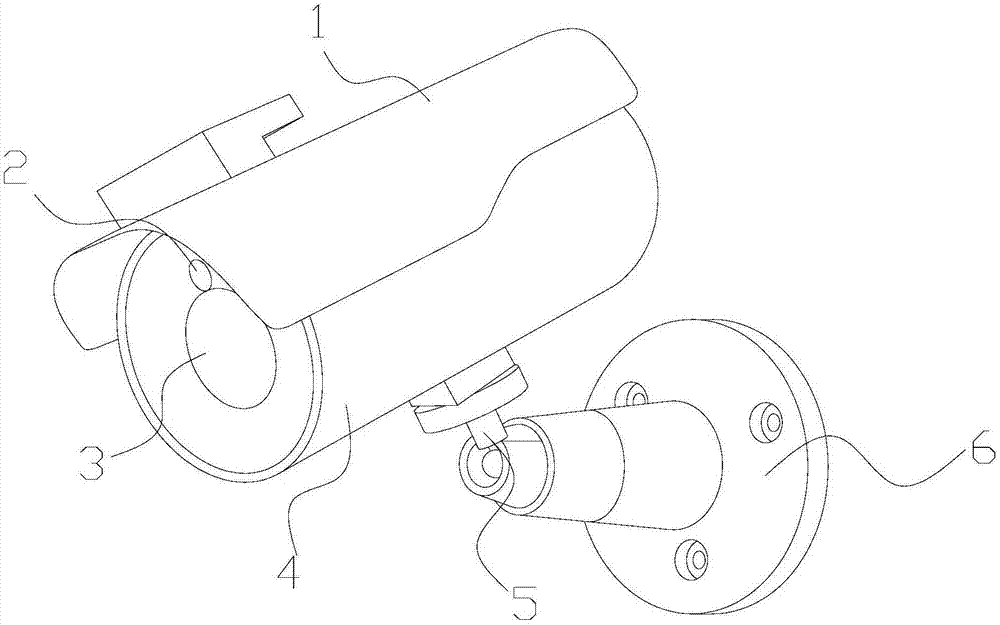

图1为本发明一种利用磁盘推压的具有气流除雾的多媒体无线安防装置的结构示意图。

图2为本发明一种摄像头主体的内部结构示意图。

图3为本发明一种图2中A-A面的结构示意图。

图4为本发明一种图2中B-B的结构示意图。

图5为本发明一种磁盘驱动结构俯视的结构示意图。

图中：摄像头遮雨棚-1、传感器-2、监控镜头-3、摄像头主体-4、摄像头固定杆-5、摄像头固定架-6、磁盘驱动结构-a、气流驱动装置保护罩-b、玻璃清洗装置-c、摄像头保护壳-d、气流除雾结构-e、线圈-a1、磁盘-a2、永久磁铁-a3、旋转架-a4、轴承固定架-a5、摆动杆-c1、玻璃清洁刷-c2、驱动块导轨-c3、锥形齿轮-c4、驱动块主体-c5、扇叶连杆-c6、气流驱动风扇-c7、排气管道-e1、进气管道-e2、伸缩风箱-e3、磁块-e4。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，图1～图5示意性的显示了本发明实施方式的无线安防装置的结构，下面结合具体实施方式，进一步阐述本发明。

实施例

请参阅图1-图2，本发明提供一种利用磁盘推压的具有气流除雾的多媒体无线安防装置，其结构包括摄像头遮雨棚1、传感器2、监控镜头3、摄像头主体4、摄像头固定杆5、摄像头固定架6，所述摄像头遮雨棚1为半圆形片状结构并通过螺栓固定于摄像头主体4顶部，所述监控镜头3嵌套于摄像头主体4内中间，所述传感器2位于监控镜头3上方并与监控镜头3电连接，所述摄像头固定杆5顶部与摄像头主体4底面中间焊接在一起，所述摄像头固定架6右端与墙面螺栓固定在一起，左端与摄像头固定杆5底部扣合，所述摄像头主体4由磁盘驱动结构a、气流驱动装置保护罩b、玻璃清洗装置c、摄像头保护壳d、气流除雾结构e组成，所述气流驱动装置保护罩b为中空倒L形结构且底面与摄像头保护壳d顶部焊接于在一起，所述磁盘驱动结构a机械连接于气流驱动装置保护罩b顶部中间且与传感器2电连接，所述气流除雾结构e嵌套于气流驱动装置保护罩b内底部中间，所述玻璃清洗装置c位于气流驱动装置保护罩b下方。

请参阅图2-图3，图5，所述磁盘驱动结构a由线圈a1、磁盘a2、永久磁铁a3、旋转架a4、轴承固定架a5组成。所述轴承固定架a5顶部与气流驱动装置保护罩b内壁顶端螺栓固定在一起，所述旋转架a4嵌套于轴承固定架a5从上往下三分之一处，所述永久磁铁a3设有六个且等距均匀分布于轴承固定架a5四周，所述磁盘a2为矩形结构并安装于轴承固定架a5底部。所述旋转架a4与轴承固定架a5为同心圆结构。所述磁盘a2与旋转架a4上下之间的距离为2-3cm。所述磁盘a2为矩形结构，且左右两端的磁极相反。

请参阅图2、图4，所述玻璃清洗装置c由摆动杆c1、玻璃清洁刷c2、驱动块导轨c3、锥形齿轮c4、驱动块主体c5、扇叶连杆c6、气流驱动风扇c7组成，所述气流驱动风扇c7安装于气流除雾结构e内底面中间，所述锥形齿轮c4安装于气流除雾结构e正面底部中间，所述摆动杆c1位于气流除雾结构e前方且顶部与锥形齿轮c4螺栓固定在一起，所述玻璃清洁刷c2螺栓固定于摆动杆c1后方，所述驱动块导轨c3位于锥形齿轮c4下方并与磁盘a2相互平行，所述驱动块主体c5嵌套于驱动块导轨c3上方同时与锥形齿轮c4相互啮合，所述扇叶连杆c6为T形结构且一端与气流驱动风扇c7扣合在一起，另一端与驱动块主体c5上靠气流驱动风扇c7的一侧螺栓固定在一起。所述摆动杆c1以锥形齿轮c4为圆心可旋转的角度为30°-40°。

请参阅图2，所述气流除雾结构e由排气管道e1、进气管道e2、伸缩风箱e3、磁块e4组成，所述伸缩风箱e3底部紧靠于气流驱动装置保护罩b底面，所述排气管道e1位于伸缩风箱e3下方且与伸缩风箱e3呈一体化结构，所述磁块e4为圆盘结构并安装于伸缩风箱e3顶部，所述进气管道e2左端与伸缩风箱e3密封连接，右端穿过气流驱动装置保护罩b右侧表面。所述伸缩风箱e3完全打开时顶部的磁块e4与磁盘a2之间的距离为0.5-1cm，避免磁块e4与磁盘a2吸合后磁盘a2无法转动。所述排气管道e1与进气管道e2为为单向导流结构，避免排气管道e1与进气管道e2同时进气与排气，且进气管道e2内设有防水透气膜，防止水汽随着进气管道e2进去摄像头内。

当监控设备的玻璃上出现雾气后，传感器2检测到并通过电信号传输给线圈a1，线圈a1被磁化后，由于线圈a1与永久磁铁a3的磁极相反，因此永久磁铁a3带动旋转架a4以轴承固定架a5为圆心做圆周运动，同时下方的磁盘a2同步转动，当磁盘a2上的北极靠近磁块e4后，磁块e4受到引力带动伸缩风箱e3向上移动并通过进气管道e2吸气储存在伸缩风箱e3内，磁盘a2继续旋转后南极靠近磁块e4并产生斥力，利用该斥力将伸缩风箱e3向下挤压，伸缩风箱e3内的空气通过排气管道e1排出并吹在监控设备的玻璃上，加快监控设备内空气流速，使监控设备内的温度降到与外界温度等值，防止蒸汽液化在玻璃上；当伸缩风箱e3内的空气通过排气管道e1排出时气流驱动风扇c7受到风力驱动旋转，气流驱动风扇c7利用扇叶连杆c6带动驱动块主体c5在驱动块导轨c3上左右移动，同时驱动块主体c5推动锥形齿轮c4转动，锥形齿轮c4带动前方的摆动杆c1左右往复摆动，同时摆动杆c1上的玻璃清洁刷c2对监控设备的玻璃进行清洗，避免杂质贴附在玻璃表面。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
