技术领域

本发明涉及面条生产设备技术领域，尤其涉及一种面条切割成型用除尘装置。

背景技术

细长型的面条在生产过程中，一般是通过挤压的方式，将其挤压成长条形，然后通过切割的方式直接将其切割成一段段的结构，面条在生产过程中不能保持十分粘稠的状态，因为成型后的面条如若过于粘稠会粘粘在一起。

为了保持面条的基本形状，则面条的表面需要保持基本的干燥，面条的基本材质是面粉，则在生产过程中干燥的面粉很容易发散到空气中，空气可能会飞扬起面粉，无论是空气中飞扬的面粉还是空气中的尘埃，面条在生产是完全暴露在环境中的，灰尘沾染到面条上，则存在卫生问题，特别是在对面条进行切割的过程中，切割面比较粘稠，很容易沾染灰尘，且面粉飞扬到环境中，会对机械设备造成影响，后期的清理比较麻烦。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，如：在对面条制造的过程中，面条和机械很容易被灰尘或者面粉污染，而提出的一种面条切割成型用除尘装置。

为了实现上述目的，本发明采用了如下技术方案：

一种面条切割成型用除尘装置，包括挤压筒和固定套，所述固定套套接在挤压筒上，所述挤压筒的下方转动连接有转轴，所述转轴上套接有连接轴，所述连接轴的上侧斜设有固定连接有切割刀，所述固定套内开设有空腔，所述连接轴远离转轴的一端固定连接有转环，所述转环与空腔滑动连接，所述转环的外侧安装有摩擦层，所述空腔的内壁上安装有与摩擦层对应的摩擦块，所述摩擦块的下端固定连接有导线，所述空腔的一侧安装有金属网格，所述空腔的内壁上安装有海绵层，所述空腔的下端卡接有密封条。

优选的，所述密封条的材质为橡胶，所述海绵层内填充有清水，所述摩擦层的材质为毛皮，所述摩擦块的材质为橡胶。

优选的，所述金属网格上开设有多个孔洞。

优选的，所述固定套的下方设置有底座，所述底座上安装有电机，所述电机的驱动端与转轴转动连接。

与现有技术相比，本发明的有益效果是：通过转轴转动的过程中带动转环转动，摩擦块与摩擦层相互摩擦，利用毛皮材质与橡胶材质相互摩擦，摩擦起电，空气中的粉尘携带有自由离子，不同电荷相互之间的吸引作用，使得空气中粉尘能够及时被清理掉，避免沾染到成型的面条，或者飞扬到器械上，造成面条和设备的污染。

附图说明

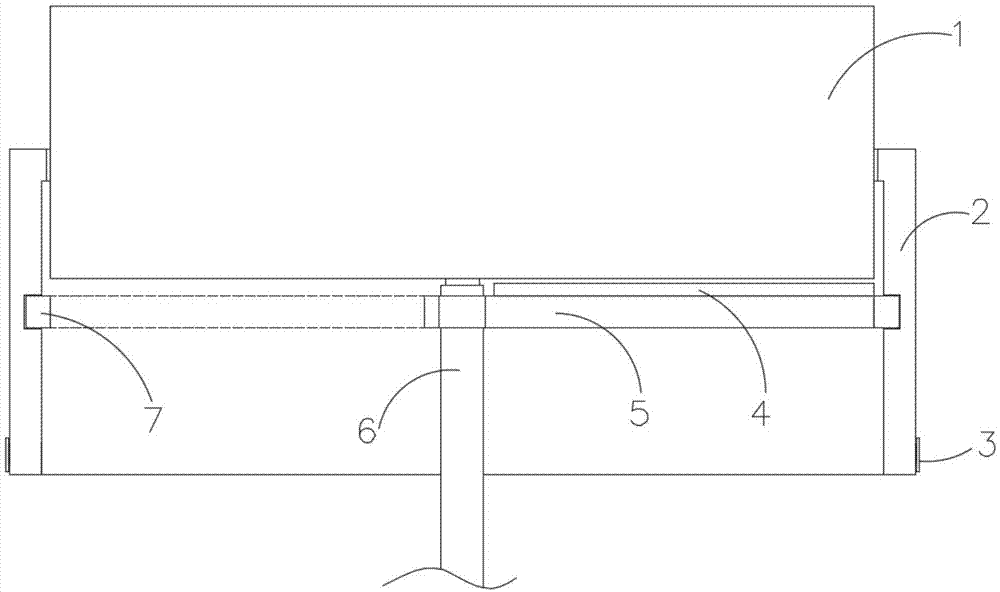

图1为本发明提出的一种面条切割成型用除尘装置的结构示意图；

图2为本发明提出的一种面条切割成型用除尘装置局部的结构示意图；

图3为本发明提出的一种面条切割成型用除尘装置的使用状态结构示意图。

图中：1挤压筒、2固定套、3密封块、4切割刀、5连接轴、6转轴、7转环、8摩擦块、9摩擦层、10导线、11海绵层、12空腔、13金属网格。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

参照图1-3，一种面条切割成型用除尘装置，包括挤压筒1和固定套2，固定套2套接在挤压筒1上，挤压筒1的下方转动连接有转轴6，转轴6上套接有连接轴5，连接轴5的上侧斜设有切割刀4，固定套2内开设有空腔12，连接轴5远离转轴6的一端固定连接有转环7，转环7与空腔12滑动连接，转环7的外侧安装有摩擦层9，空腔12的内壁上安装有与摩擦层9对应的摩擦块8，摩擦块8的下端固定连接有导线10，空腔12的一侧安装有金属网格13，金属网格13上开设有多个孔洞，空腔12的内壁上安装有海绵层11，空腔12的下端卡接有密封条3，密封条3的材质为橡胶，海绵层11内填充有清水，摩擦层9的材质为毛皮，摩擦块8的材质为橡胶，固定套2的下方设置有底座，底座上安装有电机，电机的驱动端与转轴6转动连接。

电机通过驱动端带动转轴6转动的过程中，转轴6会带动连接轴5转动，连接轴5的转动会带动转环7在固定套2内的转动，转环7在转动的过程中摩擦层9会不断与摩擦块8摩擦，由于摩擦层9就毛皮材质，摩擦块8是橡胶材质，摩擦层9与摩擦块8相互摩擦，会使得摩擦块8上附带有负电荷，摩擦块8通过导线10与金属网格13连接，导线10为导体，则相应的会使金属网格13上带有负电荷，由于空气中飞扬的尘埃或者面粉会携带有不同程度自由离子，会由于不同电荷之间相互的吸引，则粉尘或者灰尘直接吸附在金属网格13上，或者透过金属网格13进入空腔12内，由于海绵层11内填充有水，则飞扬入空腔12内的粉尘则会直接被海绵层11吸附住，且吸附后灰尘也将不会飞扬，如若粉尘被滞留在空腔12，其中密封条3为软橡胶材质，可以移动密封条3，能够将内部的粉尘清理掉。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
