专利名: 一种骨科病人康复用腿部锻炼装置 出售状态: 未出售
专利号: 2018102978892 专利类型: 发明专利 专利分类: 医药医疗
专利权人: 联系人 出售价格: 面议
详细介绍:

技术领域

本发明涉及一种腿部锻炼装置,尤其涉及一种骨科病人康复用腿部锻炼装置。

背景技术

骨科是各大医院最常见的科室之一,主要研究骨骼肌肉系统的解剖、生理与病理,运用药物、手术及物理方法保持和发展这一系统的正常形态与功能。随着时代和社会的变更,骨科伤病谱有了明显的变化,例如,骨关节结核、骨髓炎、小儿麻痹症等疾病明显减少,交通事故引起的创伤明显增多。骨科伤病谱的变化,这就需要骨科与时俱进了。骨科学又称矫形外科学。是医学的一个专业或学科,专门研究骨骼肌肉系统的解剖、生理与病理,运用药物、手术及物理方法保持和发展这一系统的正常形态与功能,以及治疗这一系统的伤病。

骨科病人腿部受伤之后,在康复的过程中,需要对腿部进行一定的康复训练,加快血液的循环,使病人康复更加快速,现有的骨科病人康复用腿部锻炼装置锻炼不方便、锻炼时不方便根据病人状况来调节、操作比较复杂的缺点,因此亟需研发一种锻炼比较方便、锻炼时可以根据病人的状况来进行调节、操作比较简单的骨科病人康复用腿部锻炼装置。

发明内容

(1)要解决的技术问题

本发明为了克服现有的骨科病人康复用腿部锻炼装置锻炼不方便、锻炼时不方便根据病人状况来调节、操作比较复杂的缺点,本发明要解决的技术问题是提供一种锻炼比较方便、锻炼时可以根据病人的状况来进行调节、操作比较简单的骨科病人康复用腿部锻炼装置。

(2)技术方案

为了解决上述技术问题,本发明提供了这样一种骨科病人康复用腿部锻炼装置,包括有底板、支撑板、坐板、移动机构和放松机构,底板顶部中间设有两个支撑板,支撑板顶部设有坐板,底板顶部设有移动机构,移动机构左侧设有放松机构。

优选地,移动机构包括有第一支杆、第一电机、圆盘、第一滑轨、第一滑块、第一弹簧、接触板、横杆和第二滑轨,底板顶部两个支撑板之间设有第一支杆,第一支杆顶端设有第一电机,第一电机的输出轴上连接有圆盘,圆盘的偏心位置与第一电机的输出轴连接,底板顶部左侧设有第一滑轨,第一滑轨上设有第一滑块,第一滑块左侧与第一滑轨左端之间连接有第一弹簧,第一滑块顶部设有第二滑轨,第二滑轨右侧中部设有横杆,横杆穿过支撑板,横杆右端连接有接触板,接触板与圆盘接触。

优选地,放松机构包括有第二滑块、螺栓、第一竖杆、安装架、转轴和滚筒,第二滑轨均匀开有第一螺孔,第二滑轨上开有第二滑块,第二滑块上开有第二螺孔,第二螺孔内设有螺栓,螺栓与第一螺孔和第二螺孔配合,第二滑块左侧设有第一竖杆,第一竖杆顶端连接有安装架,安装架上均匀设有转轴,转轴上设有滚筒。

优选地,还包括有背部敲击机构,坐板右侧设有背部敲击机构,背部敲击机构包括有连接杆、第二支杆、摆动杆、第二弹簧和橡胶块,圆盘前侧偏心位置铰接连接有连接杆,坐板右端中部设有第二支杆,第二支杆右端铰接连接有摆动杆,摆动杆底端与连接杆右端铰接连接,摆动杆左侧中部与第二支杆底部之间设有第二弹簧,摆动杆左侧上端设有橡胶块。

优选地,还包括有腿部抬升机构,底板顶部左侧设有腿部抬升机构,腿部抬升机构包括有轴承座、螺杆、第三滑轨、第三滑块、螺母、第二竖杆、固定板和弧形放置板,底板顶部左侧前方设有第三滑轨,第三滑轨上设有第三滑块,第三滑轨后方设有轴承座,轴承座内设有螺杆,螺杆上设有螺母,螺杆与螺母配合,螺母前侧与第三滑块后侧连接,螺母后侧连接有第二竖杆,第二竖杆顶端连接有固定板,固定板顶部前后对称设有弧形放置板。

优选地,还包括有第三弹簧和缓冲垫,坐板顶部均匀设有第三弹簧,第三弹簧顶端连接有缓冲垫。

优选地,还包括有7形架和第二电机,第三滑轨顶端连接有7形架,7形架底部后侧设有第二电机,第二电机的输出轴与螺杆顶端连接。

工作原理:当需要使用本发明进行腿部锻炼时,首先病人坐在坐板上,根据病人的自身状况,调节放松机构的高度,调节到合适工作时,将腿部放置在放松机构上,然后控制移动机构工作,进而带动放松机构左右移动,即可对病人腿部进行按摩,使腿部肌肉放松,即可达到对腿部进行锻炼的效果,锻炼完成后,控制移动机构停止工作,将病人腿部放下,此时病人即可离开坐板。

因为移动机构包括有第一支杆、第一电机、圆盘、第一滑轨、第一滑块、第一弹簧、接触板、横杆和第二滑轨,底板顶部两个支撑板之间设有第一支杆,第一支杆顶端设有第一电机,第一电机的输出轴上连接有圆盘,圆盘的偏心位置与第一电机的输出轴连接,底板顶部左侧设有第一滑轨,第一滑轨上设有第一滑块,第一滑块左侧与第一滑轨左端之间连接有第一弹簧,第一滑块顶部设有第二滑轨,第二滑轨右侧中部设有横杆,横杆穿过支撑板,横杆右端连接有接触板,接触板与圆盘接触。所以对病人腿部进行按摩放松锻炼时,控制第一电机工作,进而带动圆盘旋转,即可推动接触板和横杆左右移动,此时第一弹簧随之伸缩运动,第二滑块带动第二滑轨左右移动,此时放松机构即可对病人腿部进行按摩,按摩放松完成后,控制第一电机停止工作。

因为放松机构包括有第二滑块、螺栓、第一竖杆、安装架、转轴和滚筒,第二滑轨均匀开有第一螺孔,第二滑轨上开有第二滑块,第二滑块上开有第二螺孔,第二螺孔内设有螺栓,螺栓与第一螺孔和第二螺孔配合,第二滑块左侧设有第一竖杆,第一竖杆顶端连接有安装架,安装架上均匀设有转轴,转轴上设有滚筒。所以操作人员可以通过拧动螺栓,然后将第一竖杆和第二滑块上下移动,此时带动安装架和滚筒上下移动,即可调节滚筒的高度,当调节到合适高度时,将螺栓旋入到第一螺孔和第二螺孔内,此时即可固定第二滑块,第二滑轨左右移动时,带动第三滑块和第一竖杆左右移动,此时安装架即可左右移动,转轴和滚筒随之左右移动,滚筒会随转轴旋转,滚筒即可对病人腿部进行按摩,使病人腿部肌肉得以放松,加快血液流通。

因为还包括有背部敲击机构,坐板右侧设有背部敲击机构,背部敲击机构包括有连接杆、第二支杆、摆动杆、第二弹簧和橡胶块,圆盘前侧偏心位置铰接连接有连接杆,坐板右端中部设有第二支杆,第二支杆右端铰接连接有摆动杆,摆动杆底端与连接杆右端铰接连接,摆动杆左侧中部与第二支杆底部之间设有第二弹簧,摆动杆左侧上端设有橡胶块。所以当圆盘旋转时,通过连接杆带动摆动杆摆动,此时第二弹簧随之伸缩运动,橡胶块即可对病人背部进行敲击按摩,使病人更加舒适。

因为还包括有腿部抬升机构,底板顶部左侧设有腿部抬升机构,腿部抬升机构包括有轴承座、螺杆、第三滑轨、第三滑块、螺母、第二竖杆、固定板和弧形放置板,底板顶部左侧前方设有第三滑轨,第三滑轨上设有第三滑块,第三滑轨后方设有轴承座,轴承座内设有螺杆,螺杆上设有螺母,螺杆与螺母配合,螺母前侧与第三滑块后侧连接,螺母后侧连接有第二竖杆,第二竖杆顶端连接有固定板,固定板顶部前后对称设有弧形放置板。所以操作人员需要根据病人的状况来调节弧形放置板的高度,病人可以将脚放置在弧形放置板上,操作人员可以通过控制螺杆旋转,进而带动螺母和第三滑块上下移动,此时第二竖杆随之上下移动,此时即可调节固定板和弧形放置板的高度,当调节到合适工作时,停止旋转螺杆。

因为还包括有第三弹簧和缓冲垫,坐板顶部均匀设有第三弹簧,第三弹簧顶端连接有缓冲垫。所以第三弹簧和缓冲垫起缓冲作用,病人坐在坐板上更加舒适。

因为还包括有7形架和第二电机,第三滑轨顶端连接有7形架,7形架底部后侧设有第二电机,第二电机的输出轴与螺杆顶端连接。所以需要调节固定板和弧形放置板的高度时,可以通过控制第二电机工作来调节,节省了大量的人力,并且调节起来更加方便快捷。

(3)有益效果

本发明通过移动机构作为主要的动力来源,带动放松机构对腿部进行按摩放松,放松机构可以调节不同的高度来适应不同的锻炼强度,腿部抬升机构即可使病人的脚放置在上面,背部按摩即可对背部进行敲击按摩,使病人更加舒适,达到了锻炼比较方便、锻炼时可以根据病人的状况来进行调节、操作比较简单的效果。

附图说明

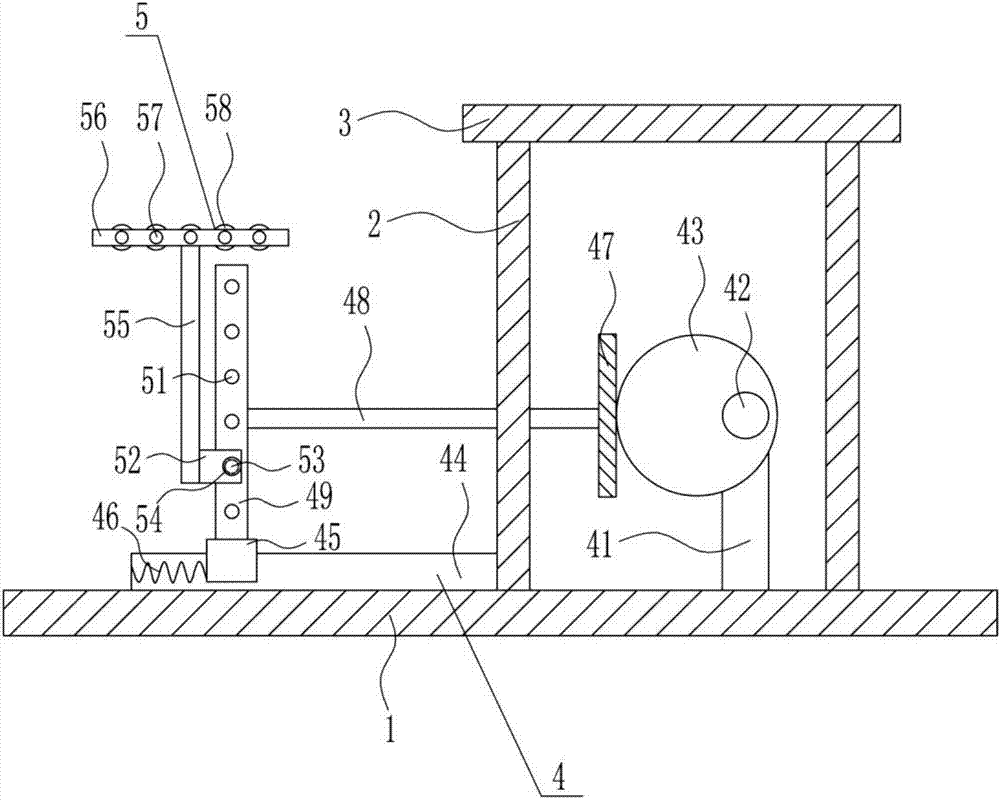

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明腿部抬升机构的第一种左视结构示意图。

图4为本发明的第三种主视结构示意图。

图5为本发明腿部抬升机构的第二种左视结构示意图。

附图中的标记为:1-底板,2-支撑板,3-坐板,4-移动机构,41-第一支杆,42-第一电机,43-圆盘,44-第一滑轨,45-第一滑块,46-第一弹簧,47-接触板,48-横杆,49-第二滑轨,5-放松机构,51-第一螺孔,52-第二滑块,53-第二螺孔,54-螺栓,55-第一竖杆,56-安装架,57-转轴,58-滚筒,6-背部敲击机构,61-连接杆,62-第二支杆,63-摆动杆,64-第二弹簧,65-橡胶块,7-腿部抬升机构,71-轴承座,72-螺杆,73-第三滑轨,74-第三滑块,75-螺母,76-第二竖杆,77-固定板,78-弧形放置板,8-第三弹簧,9-缓冲垫,10-7形架,11-第二电机。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种骨科病人康复用腿部锻炼装置,如图1-5所示,包括有底板1、支撑板2、坐板3、移动机构4和放松机构5,底板1顶部中间设有两个支撑板2,支撑板2顶部设有坐板3,底板1顶部设有移动机构4,移动机构4左侧设有放松机构5。

实施例2

一种骨科病人康复用腿部锻炼装置,如图1-5所示,包括有底板1、支撑板2、坐板3、移动机构4和放松机构5,底板1顶部中间设有两个支撑板2,支撑板2顶部设有坐板3,底板1顶部设有移动机构4,移动机构4左侧设有放松机构5。

移动机构4包括有第一支杆41、第一电机42、圆盘43、第一滑轨44、第一滑块45、第一弹簧46、接触板47、横杆48和第二滑轨49,底板1顶部两个支撑板2之间设有第一支杆41,第一支杆41顶端设有第一电机42,第一电机42的输出轴上连接有圆盘43,圆盘43的偏心位置与第一电机42的输出轴连接,底板1顶部左侧设有第一滑轨44,第一滑轨44上设有第一滑块45,第一滑块45左侧与第一滑轨44左端之间连接有第一弹簧46,第一滑块45顶部设有第二滑轨49,第二滑轨49右侧中部设有横杆48,横杆48穿过支撑板2,横杆48右端连接有接触板47,接触板47与圆盘43接触。

实施例3

一种骨科病人康复用腿部锻炼装置,如图1-5所示,包括有底板1、支撑板2、坐板3、移动机构4和放松机构5,底板1顶部中间设有两个支撑板2,支撑板2顶部设有坐板3,底板1顶部设有移动机构4,移动机构4左侧设有放松机构5。

移动机构4包括有第一支杆41、第一电机42、圆盘43、第一滑轨44、第一滑块45、第一弹簧46、接触板47、横杆48和第二滑轨49,底板1顶部两个支撑板2之间设有第一支杆41,第一支杆41顶端设有第一电机42,第一电机42的输出轴上连接有圆盘43,圆盘43的偏心位置与第一电机42的输出轴连接,底板1顶部左侧设有第一滑轨44,第一滑轨44上设有第一滑块45,第一滑块45左侧与第一滑轨44左端之间连接有第一弹簧46,第一滑块45顶部设有第二滑轨49,第二滑轨49右侧中部设有横杆48,横杆48穿过支撑板2,横杆48右端连接有接触板47,接触板47与圆盘43接触。

放松机构5包括有第二滑块52、螺栓54、第一竖杆55、安装架56、转轴57和滚筒58,第二滑轨49均匀开有第一螺孔51,第二滑轨49上开有第二滑块52,第二滑块52上开有第二螺孔53,第二螺孔53内设有螺栓54,螺栓54与第一螺孔51和第二螺孔53配合,第二滑块52左侧设有第一竖杆55,第一竖杆55顶端连接有安装架56,安装架56上均匀设有转轴57,转轴57上设有滚筒58。

实施例4

一种骨科病人康复用腿部锻炼装置,如图1-5所示,包括有底板1、支撑板2、坐板3、移动机构4和放松机构5,底板1顶部中间设有两个支撑板2,支撑板2顶部设有坐板3,底板1顶部设有移动机构4,移动机构4左侧设有放松机构5。

移动机构4包括有第一支杆41、第一电机42、圆盘43、第一滑轨44、第一滑块45、第一弹簧46、接触板47、横杆48和第二滑轨49,底板1顶部两个支撑板2之间设有第一支杆41,第一支杆41顶端设有第一电机42,第一电机42的输出轴上连接有圆盘43,圆盘43的偏心位置与第一电机42的输出轴连接,底板1顶部左侧设有第一滑轨44,第一滑轨44上设有第一滑块45,第一滑块45左侧与第一滑轨44左端之间连接有第一弹簧46,第一滑块45顶部设有第二滑轨49,第二滑轨49右侧中部设有横杆48,横杆48穿过支撑板2,横杆48右端连接有接触板47,接触板47与圆盘43接触。

放松机构5包括有第二滑块52、螺栓54、第一竖杆55、安装架56、转轴57和滚筒58,第二滑轨49均匀开有第一螺孔51,第二滑轨49上开有第二滑块52,第二滑块52上开有第二螺孔53,第二螺孔53内设有螺栓54,螺栓54与第一螺孔51和第二螺孔53配合,第二滑块52左侧设有第一竖杆55,第一竖杆55顶端连接有安装架56,安装架56上均匀设有转轴57,转轴57上设有滚筒58。

还包括有背部敲击机构6,坐板3右侧设有背部敲击机构6,背部敲击机构6包括有连接杆61、第二支杆62、摆动杆63、第二弹簧64和橡胶块65,圆盘43前侧偏心位置铰接连接有连接杆61,坐板3右端中部设有第二支杆62,第二支杆62右端铰接连接有摆动杆63,摆动杆63底端与连接杆61右端铰接连接,摆动杆63左侧中部与第二支杆62底部之间设有第二弹簧64,摆动杆63左侧上端设有橡胶块65。

还包括有腿部抬升机构7,底板1顶部左侧设有腿部抬升机构7,腿部抬升机构7包括有轴承座71、螺杆72、第三滑轨73、第三滑块74、螺母75、第二竖杆76、固定板77和弧形放置板78,底板1顶部左侧前方设有第三滑轨73,第三滑轨73上设有第三滑块74,第三滑轨73后方设有轴承座71,轴承座71内设有螺杆72,螺杆72上设有螺母75,螺杆72与螺母75配合,螺母75前侧与第三滑块74后侧连接,螺母75后侧连接有第二竖杆76,第二竖杆76顶端连接有固定板77,固定板77顶部前后对称设有弧形放置板78。

还包括有第三弹簧8和缓冲垫9,坐板3顶部均匀设有第三弹簧8,第三弹簧8顶端连接有缓冲垫9。

还包括有7形架10和第二电机11,第三滑轨73顶端连接有7形架10,7形架10底部后侧设有第二电机11,第二电机11的输出轴与螺杆72顶端连接。

工作原理:当需要使用本发明进行腿部锻炼时,首先病人坐在坐板3上,根据病人的自身状况,调节放松机构5的高度,调节到合适工作时,将腿部放置在放松机构5上,然后控制移动机构4工作,进而带动放松机构5左右移动,即可对病人腿部进行按摩,使腿部肌肉放松,即可达到对腿部进行锻炼的效果,锻炼完成后,控制移动机构4停止工作,将病人腿部放下,此时病人即可离开坐板3。

因为移动机构4包括有第一支杆41、第一电机42、圆盘43、第一滑轨44、第一滑块45、第一弹簧46、接触板47、横杆48和第二滑轨49,底板1顶部两个支撑板2之间设有第一支杆41,第一支杆41顶端设有第一电机42,第一电机42的输出轴上连接有圆盘43,圆盘43的偏心位置与第一电机42的输出轴连接,底板1顶部左侧设有第一滑轨44,第一滑轨44上设有第一滑块45,第一滑块45左侧与第一滑轨44左端之间连接有第一弹簧46,第一滑块45顶部设有第二滑轨49,第二滑轨49右侧中部设有横杆48,横杆48穿过支撑板2,横杆48右端连接有接触板47,接触板47与圆盘43接触。所以对病人腿部进行按摩放松锻炼时,控制第一电机42工作,进而带动圆盘43旋转,即可推动接触板47和横杆48左右移动,此时第一弹簧46随之伸缩运动,第二滑块52带动第二滑轨49左右移动,此时放松机构5即可对病人腿部进行按摩,按摩放松完成后,控制第一电机42停止工作。

因为放松机构5包括有第二滑块52、螺栓54、第一竖杆55、安装架56、转轴57和滚筒58,第二滑轨49均匀开有第一螺孔51,第二滑轨49上开有第二滑块52,第二滑块52上开有第二螺孔53,第二螺孔53内设有螺栓54,螺栓54与第一螺孔51和第二螺孔53配合,第二滑块52左侧设有第一竖杆55,第一竖杆55顶端连接有安装架56,安装架56上均匀设有转轴57,转轴57上设有滚筒58。所以操作人员可以通过拧动螺栓54,然后将第一竖杆55和第二滑块52上下移动,此时带动安装架56和滚筒58上下移动,即可调节滚筒58的高度,当调节到合适高度时,将螺栓54旋入到第一螺孔51和第二螺孔53内,此时即可固定第二滑块52,第二滑轨49左右移动时,带动第三滑块74和第一竖杆55左右移动,此时安装架56即可左右移动,转轴57和滚筒58随之左右移动,滚筒58会随转轴57旋转,滚筒58即可对病人腿部进行按摩,使病人腿部肌肉得以放松,加快血液流通。

因为还包括有背部敲击机构6,坐板3右侧设有背部敲击机构6,背部敲击机构6包括有连接杆61、第二支杆62、摆动杆63、第二弹簧64和橡胶块65,圆盘43前侧偏心位置铰接连接有连接杆61,坐板3右端中部设有第二支杆62,第二支杆62右端铰接连接有摆动杆63,摆动杆63底端与连接杆61右端铰接连接,摆动杆63左侧中部与第二支杆62底部之间设有第二弹簧64,摆动杆63左侧上端设有橡胶块65。所以当圆盘43旋转时,通过连接杆61带动摆动杆63摆动,此时第二弹簧64随之伸缩运动,橡胶块65即可对病人背部进行敲击按摩,使病人更加舒适。

因为还包括有腿部抬升机构7,底板1顶部左侧设有腿部抬升机构7,腿部抬升机构7包括有轴承座71、螺杆72、第三滑轨73、第三滑块74、螺母75、第二竖杆76、固定板77和弧形放置板78,底板1顶部左侧前方设有第三滑轨73,第三滑轨73上设有第三滑块74,第三滑轨73后方设有轴承座71,轴承座71内设有螺杆72,螺杆72上设有螺母75,螺杆72与螺母75配合,螺母75前侧与第三滑块74后侧连接,螺母75后侧连接有第二竖杆76,第二竖杆76顶端连接有固定板77,固定板77顶部前后对称设有弧形放置板78。所以操作人员需要根据病人的状况来调节弧形放置板78的高度,病人可以将脚放置在弧形放置板78上,操作人员可以通过控制螺杆72旋转,进而带动螺母75和第三滑块74上下移动,此时第二竖杆76随之上下移动,此时即可调节固定板77和弧形放置板78的高度,当调节到合适工作时,停止旋转螺杆72。

因为还包括有第三弹簧8和缓冲垫9,坐板3顶部均匀设有第三弹簧8,第三弹簧8顶端连接有缓冲垫9。所以第三弹簧8和缓冲垫9起缓冲作用,病人坐在坐板3上更加舒适。

因为还包括有7形架10和第二电机11,第三滑轨73顶端连接有7形架10,7形架10底部后侧设有第二电机11,第二电机11的输出轴与螺杆72顶端连接。所以需要调节固定板77和弧形放置板78的高度时,可以通过控制第二电机11工作来调节,节省了大量的人力,并且调节起来更加方便快捷。

以上所述实施例仅表达了本发明的优选实施方式,其描述较为具体和详细,但并不能因此而理解为对本发明专利范围的限制。应当指出的是,对于本领域的普通技术人员来说,在不脱离本发明构思的前提下,还可以做出若干变形、改进及替代,这些都属于本发明的保护范围。因此,本发明专利的保护范围应以所附权利要求为准。
