技术领域

本发明涉及一种恢复装置，尤其涉及一种腿部骨折病人专用恢复装置。

背景技术

骨折病人通常有不同部位骨折，腿部骨折就是其中的一种，为了使腿部恢复的更好、更快，病人需每天对腿部进行锻炼恢复，通常病人对腿部锻炼恢复都是通过走路进行，但由于腿部尚未恢复，病人走路容易摔倒受伤，并且还容易使骨折的腿部造成二次伤害，所以病人会叫亲人帮忙扶着自己进行走路，如此就耗费人力，并且耽误亲人做事。

发明内容

为了克服通常病人对腿部恢复都是通过走路进行，但由于腿部尚未恢复，病人走路容易摔倒受伤，并且还容易使骨折的腿部造成二次伤害的缺点，技术问题：提供一种无需通过走路进行锻炼恢复，避免骨折腿部再次受伤的腿部骨折病人专用恢复装置。

本发明的技术实施方案为：一种腿部骨折病人专用恢复装置，包括有底座、竖杆、第一气缸、第二气缸、第一弧形放置板、弧形板、弧形滑块、连接板、螺杆、连接杆、支杆、第二弧形放置板、齿轮和齿条，底座顶部中间开有凹槽，凹槽内中部与右侧都安装有竖杆，左侧竖杆顶端转动式安装有第一气缸，右侧竖杆顶端转动式的安装有第二气缸，第一气缸的伸缩杆上转动式的安装有两个第一弧形放置板和两个第二弧形放置板，第二弧形放置板位于第一弧形放置板左侧，第一弧形放置板外侧面中部都安装有弧形板，弧形板外侧面中部开有弧形滑槽，弧形滑槽内设有弧形滑块，弧形滑块与弧形滑槽内滑动配合，前后两侧弧形滑块右侧面之间连接有连接板，连接板左侧面中部转动式的安装有齿轮，齿轮位于前后两侧弧形板之间，连接板右侧面中部安装有连接杆，连接杆底端与第二气缸的伸缩杆连接，前侧弧形板后侧面与后侧弧形板前侧面都安装有齿条，齿条位于齿轮前后两侧与其啮合，弧形板外侧面上下两部前后两侧都均匀间隔的开有螺纹孔，螺纹孔内设有螺杆，底座顶部左侧安装有支杆，支杆顶端转动式的与第二弧形放置板左端连接。

进一步的，还包括有按摩装置，按摩装置包括有支撑杆、缸体、活塞、滑轨、导向滑块、弧形杆、出水管和按摩水袋，第一弧形放置板内侧面中部开有放置槽，放置槽内设有按摩水袋，第一弧形放置板底部左侧开有导孔，导孔与放置槽内连通，第一气缸的伸缩杆左侧上部安装有支撑杆，支撑杆底端安装有缸体，缸体内设有活塞，活塞右侧面安装有滑轨，滑轨上设有导向滑块，导向滑块与滑轨滑动配合，导向滑块右侧面中部转动式的安装有弧形杆，弧形杆尾端与前侧弧形板底部连接，缸体顶部做连接有出水管，出水管与缸体内连通，出水管尾端穿过导孔与按摩水袋底部左侧连接，出水管与按摩水袋内连通。

进一步的，还包括有套筒、导杆、弹簧和弧形挡板，第一弧形放置板与第二弧形放置板的铰接处安装有套筒，套筒内设有导杆，导杆底端与套筒内底部之间连接有弹簧，导杆顶端安装有弧形挡板，弧形挡板位于第一弧形放置板与第二弧形放置板之间。

首先病人扭动螺杆与螺纹孔脱离，再将螺杆扭动至合适的螺纹孔内，即可将腿放置在第一弧形放置板和第二弧形放置板内，进而大腿与第二弧形放置板接触，小腿也就和第一弧形放置板接触，病人即可同时启动第一气缸和第二气缸，第一气缸的伸缩杆伸长带动第一弧形放置板左部和第二弧形放置板右部向上移动，第一弧形放置板与第二弧形放置板向上移动带动病人的腿向上移动，进而第二弧形放置板为倾斜状态使病人大腿倾斜，同时，第二气缸的伸缩杆伸长通过连接杆带动连接板向上移动，连接板向上移动带动齿轮向上移动，齿轮向上移动带动齿条向上移动，齿条向上移动带动弧形板向上移动，弧形板向上移动带动第一弧形放置板右部向上移动，当第一弧形放置板向上移动呈水平状态时，关闭第一气缸和第二气缸，病人即可用左脚推动后侧第一弧形放置板向下移动，后侧第一弧形放置板向下移动带动后侧弧形板向下移动，后侧弧形板向下移动带动后侧齿条向下移动，同时带动后侧螺杆向下移动，后侧齿条向下移动带动齿轮正转，齿轮正转带动前侧齿条向上移动，前侧齿条向上移动带动前侧弧形板向上移动，前侧弧形板向上移动带动前侧第一弧形放置板向上移动，进而带动病人右脚向上移动，当后侧螺杆与连接板接触时，即说明不能向下移动了，病人即可用右脚推动前侧第一弧形放置板向下移动，进而带动后侧第一弧形放置板向上移动，如此反复，即可使腿部上下移动进行锻炼恢复。当病人腿部锻炼至合适的时间后，即可停止推动第一弧形放置板，启动第一气缸和第二气缸的伸缩杆缩短，进而带动第一弧形放置板和第二弧形放置板向下移动恢复至原位，关闭第一气缸和第二气缸，病人即可将腿从第一弧形放置板和第二弧形放置板上放下。

初始时，缸体内有适量的水，当病人推动第一弧形放置板上下移动时，前侧弧形板上下移动同时带动弧形杆左右移动，弧形杆左右移动通过导向滑块带动活塞左右移动，当活塞向左移动时，活塞将缸体内的水推入出水管内，出水管内的水推入按摩水袋内，进而水推入使按摩水袋晃动，按摩水袋晃动对病人腿部进行按摩，当活塞向右移动时，活塞通过出水管将按摩水袋内的水抽回至缸体内，如此反复，即可不断的使按摩水袋晃动对病人腿部进行按摩。如此，可促进病人腿部的血液循环，使病人腿部康复的更快。

当病人将腿放置在第一弧形放置板和第二弧形放置板内时，弧形挡板与病人腘窝接触，因弹簧的作用，弧形挡板一直与病人腘窝接触，如此，病人用脚推动第一弧形放置板时可防止腘窝被第一弧形放置板和第二弧形放置板的铰接处夹伤。

与现有技术相比，本发明具有如下优点：本发明通过将腿放置在第一弧形放置板和第二弧形放置板内，再推动第一弧形放置板上下移动，即可对腿部进行锻炼恢复，则无需通过走路进行锻炼恢复，避免了腿部再次受伤，通过按摩装置，则能锻炼恢复的同时对腿部进行按摩，如此能促进腿部血液循环，使得腿部康复的更快，通过弧形挡板的作用，能防止病人的腘窝被夹伤。

附图说明

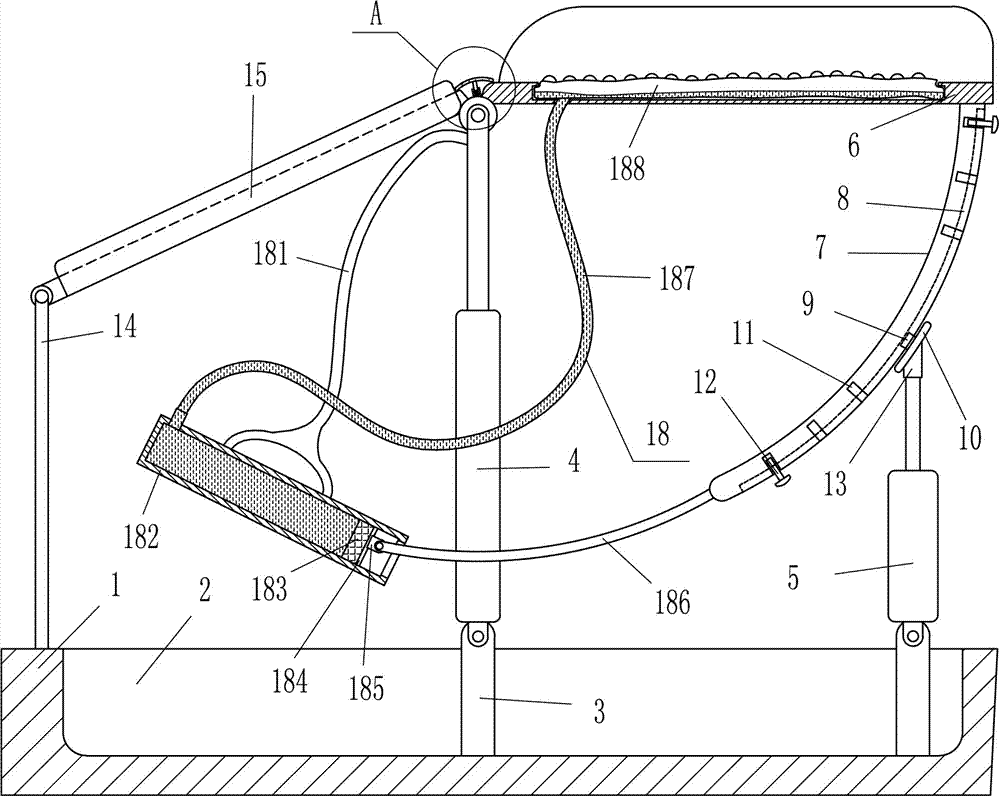

图1为本发明的主视结构示意图。

图2为本发明的右视结构示意图。

图3为本发明的部分主视结构示意图。

图4为本发明A部分放大示意图。

图中零部件名称及序号：1、底座，2、凹槽，3、竖杆，4、第一气缸，5、第二气缸，6、第一弧形放置板，7、弧形板，8、弧形滑槽，9、弧形滑块，10、连接板，11、螺纹孔，12、螺杆，13、连接杆，14、支杆，15、第二弧形放置板，16、齿轮，17、齿条，18、按摩装置，181、支撑杆，182、缸体，183、活塞，184、滑轨，185、导向滑块，186、弧形杆，187、出水管，188、按摩水袋，189、导孔，1810、放置槽，19、套筒，20、导杆，21、弹簧，22、弧形挡板。

具体实施方式

以下结合附图和具体实施例对本发明作具体的介绍。

实施例1

一种腿部骨折病人专用恢复装置，如图1-4所示，包括有底座1、竖杆3、第一气缸4、第二气缸5、第一弧形放置板6、弧形板7、弧形滑块9、连接板10、螺杆12、连接杆13、支杆14、第二弧形放置板15、齿轮16和齿条17，底座1顶部中间开有凹槽2，凹槽2内中部与右侧都安装有竖杆3，左侧竖杆3顶端转动式安装有第一气缸4，右侧竖杆3顶端转动式的安装有第二气缸5，第一气缸4的伸缩杆上转动式的安装有两个第一弧形放置板6和两个第二弧形放置板15，第二弧形放置板15位于第一弧形放置板6左侧，第一弧形放置板6外侧面中部都安装有弧形板7，弧形板7外侧面中部开有弧形滑槽8，弧形滑槽8内设有弧形滑块9，弧形滑块9与弧形滑槽8内滑动配合，前后两侧弧形滑块9右侧面之间连接有连接板10，连接板10左侧面中部转动式的安装有齿轮16，齿轮16位于前后两侧弧形板7之间，连接板10右侧面中部安装有连接杆13，连接杆13底端与第二气缸5的伸缩杆连接，前侧弧形板7后侧面与后侧弧形板7前侧面都安装有齿条17，齿条17位于齿轮16前后两侧与其啮合，弧形板7外侧面上下两部前后两侧都均匀间隔的开有螺纹孔11，螺纹孔11内设有螺杆12，底座1顶部左侧安装有支杆14，支杆14顶端转动式的与第二弧形放置板15左端连接。

实施例2

一种腿部骨折病人专用恢复装置，如图1-4所示，包括有底座1、竖杆3、第一气缸4、第二气缸5、第一弧形放置板6、弧形板7、弧形滑块9、连接板10、螺杆12、连接杆13、支杆14、第二弧形放置板15、齿轮16和齿条17，底座1顶部中间开有凹槽2，凹槽2内中部与右侧都安装有竖杆3，左侧竖杆3顶端转动式安装有第一气缸4，右侧竖杆3顶端转动式的安装有第二气缸5，第一气缸4的伸缩杆上转动式的安装有两个第一弧形放置板6和两个第二弧形放置板15，第二弧形放置板15位于第一弧形放置板6左侧，第一弧形放置板6外侧面中部都安装有弧形板7，弧形板7外侧面中部开有弧形滑槽8，弧形滑槽8内设有弧形滑块9，弧形滑块9与弧形滑槽8内滑动配合，前后两侧弧形滑块9右侧面之间连接有连接板10，连接板10左侧面中部转动式的安装有齿轮16，齿轮16位于前后两侧弧形板7之间，连接板10右侧面中部安装有连接杆13，连接杆13底端与第二气缸5的伸缩杆连接，前侧弧形板7后侧面与后侧弧形板7前侧面都安装有齿条17，齿条17位于齿轮16前后两侧与其啮合，弧形板7外侧面上下两部前后两侧都均匀间隔的开有螺纹孔11，螺纹孔11内设有螺杆12，底座1顶部左侧安装有支杆14，支杆14顶端转动式的与第二弧形放置板15左端连接。

还包括有按摩装置18，按摩装置18包括有支撑杆181、缸体182、活塞183、滑轨184、导向滑块185、弧形杆186、出水管187和按摩水袋188，第一弧形放置板6内侧面中部开有放置槽1810，放置槽1810内设有按摩水袋188，第一弧形放置板6底部左侧开有导孔189，导孔189与放置槽1810内连通，第一气缸4的伸缩杆左侧上部安装有支撑杆181，支撑杆181底端安装有缸体182，缸体182内设有活塞183，活塞183右侧面安装有滑轨184，滑轨184上设有导向滑块185，导向滑块185与滑轨184滑动配合，导向滑块185右侧面中部转动式的安装有弧形杆186，弧形杆186尾端与前侧弧形板7底部连接，缸体182顶部做连接有出水管187，出水管187与缸体182内连通，出水管187尾端穿过导孔189与按摩水袋188底部左侧连接，出水管187与按摩水袋188内连通。

实施例3

一种腿部骨折病人专用恢复装置，如图1-4所示，包括有底座1、竖杆3、第一气缸4、第二气缸5、第一弧形放置板6、弧形板7、弧形滑块9、连接板10、螺杆12、连接杆13、支杆14、第二弧形放置板15、齿轮16和齿条17，底座1顶部中间开有凹槽2，凹槽2内中部与右侧都安装有竖杆3，左侧竖杆3顶端转动式安装有第一气缸4，右侧竖杆3顶端转动式的安装有第二气缸5，第一气缸4的伸缩杆上转动式的安装有两个第一弧形放置板6和两个第二弧形放置板15，第二弧形放置板15位于第一弧形放置板6左侧，第一弧形放置板6外侧面中部都安装有弧形板7，弧形板7外侧面中部开有弧形滑槽8，弧形滑槽8内设有弧形滑块9，弧形滑块9与弧形滑槽8内滑动配合，前后两侧弧形滑块9右侧面之间连接有连接板10，连接板10左侧面中部转动式的安装有齿轮16，齿轮16位于前后两侧弧形板7之间，连接板10右侧面中部安装有连接杆13，连接杆13底端与第二气缸5的伸缩杆连接，前侧弧形板7后侧面与后侧弧形板7前侧面都安装有齿条17，齿条17位于齿轮16前后两侧与其啮合，弧形板7外侧面上下两部前后两侧都均匀间隔的开有螺纹孔11，螺纹孔11内设有螺杆12，底座1顶部左侧安装有支杆14，支杆14顶端转动式的与第二弧形放置板15左端连接。

还包括有按摩装置18，按摩装置18包括有支撑杆181、缸体182、活塞183、滑轨184、导向滑块185、弧形杆186、出水管187和按摩水袋188，第一弧形放置板6内侧面中部开有放置槽1810，放置槽1810内设有按摩水袋188，第一弧形放置板6底部左侧开有导孔189，导孔189与放置槽1810内连通，第一气缸4的伸缩杆左侧上部安装有支撑杆181，支撑杆181底端安装有缸体182，缸体182内设有活塞183，活塞183右侧面安装有滑轨184，滑轨184上设有导向滑块185，导向滑块185与滑轨184滑动配合，导向滑块185右侧面中部转动式的安装有弧形杆186，弧形杆186尾端与前侧弧形板7底部连接，缸体182顶部做连接有出水管187，出水管187与缸体182内连通，出水管187尾端穿过导孔189与按摩水袋188底部左侧连接，出水管187与按摩水袋188内连通。

还包括有套筒19、导杆20、弹簧21和弧形挡板22，第一弧形放置板6与第二弧形放置板15的铰接处安装有套筒19，套筒19内设有导杆20，导杆20底端与套筒19内底部之间连接有弹簧21，导杆20顶端安装有弧形挡板22，弧形挡板22位于第一弧形放置板6与第二弧形放置板15之间。

首先病人扭动螺杆12与螺纹孔11脱离，再将螺杆12扭动至合适的螺纹孔11内，即可将腿放置在第一弧形放置板6和第二弧形放置板15内，进而大腿与第二弧形放置板15接触，小腿也就和第一弧形放置板6接触，病人即可同时启动第一气缸4和第二气缸5，第一气缸4的伸缩杆伸长带动第一弧形放置板6左部和第二弧形放置板15右部向上移动，第一弧形放置板6与第二弧形放置板15向上移动带动病人的腿向上移动，进而第二弧形放置板15为倾斜状态使病人大腿倾斜，同时，第二气缸5的伸缩杆伸长通过连接杆13带动连接板10向上移动，连接板10向上移动带动齿轮16向上移动，齿轮16向上移动带动齿条17向上移动，齿条17向上移动带动弧形板7向上移动，弧形板7向上移动带动第一弧形放置板6右部向上移动，当第一弧形放置板6向上移动呈水平状态时，关闭第一气缸4和第二气缸5，病人即可用左脚推动后侧第一弧形放置板6向下移动，后侧第一弧形放置板6向下移动带动后侧弧形板7向下移动，后侧弧形板7向下移动带动后侧齿条17向下移动，同时带动后侧螺杆12向下移动，后侧齿条17向下移动带动齿轮16正转，齿轮16正转带动前侧齿条17向上移动，前侧齿条17向上移动带动前侧弧形板7向上移动，前侧弧形板7向上移动带动前侧第一弧形放置板6向上移动，进而带动病人右脚向上移动，当后侧螺杆12与连接板10接触时，即说明不能向下移动了，病人即可用右脚推动前侧第一弧形放置板6向下移动，进而带动后侧第一弧形放置板6向上移动，如此反复，即可使腿部上下移动进行锻炼恢复。当病人腿部锻炼至合适的时间后，即可停止推动第一弧形放置板6，启动第一气缸4和第二气缸5的伸缩杆缩短，进而带动第一弧形放置板6和第二弧形放置板15向下移动恢复至原位，关闭第一气缸4和第二气缸5，病人即可将腿从第一弧形放置板6和第二弧形放置板15上放下。

初始时，缸体182内有适量的水，当病人推动第一弧形放置板6上下移动时，前侧弧形板7上下移动同时带动弧形杆186左右移动，弧形杆186左右移动通过导向滑块185带动活塞183左右移动，当活塞183向左移动时，活塞183将缸体182内的水推入出水管187内，出水管187内的水推入按摩水袋188内，进而水推入使按摩水袋188晃动，按摩水袋188晃动对病人腿部进行按摩，当活塞183向右移动时，活塞183通过出水管187将按摩水袋188内的水抽回至缸体182内，如此反复，即可不断的使按摩水袋188晃动对病人腿部进行按摩。如此，可促进病人腿部的血液循环，使病人腿部康复的更快。

当病人将腿放置在第一弧形放置板6和第二弧形放置板15内时，弧形挡板22与病人腘窝接触，因弹簧21的作用，弧形挡板22一直与病人腘窝接触，如此，病人用脚推动第一弧形放置板6时可防止腘窝被第一弧形放置板6和第二弧形放置板15的铰接处夹伤。

尽管参照上面实施例详细说明了本发明，但是通过本公开对于本领域技术人员显而易见的是，而在不脱离所述的权利要求限定的本发明的原理及精神范围的情况下，可对本发明做出各种变化或修改。因此，本公开实施例的详细描述仅用来解释，而不是用来限制本发明，而是由权利要求的内容限定保护的范围。
