技术领域

本发明涉及一种洗手台，尤其涉及一种医疗用便于移动的洗手台。

背景技术

医疗：1、医治，2、疾病的治疗。中华医史几千年，而这个字眼是在近几十年才出现，其实这是为了与国际接轨而新生的字眼，之前大多使用治疗。然而医疗也包含保健内容。

多数医院中一般都有洗手台供病人使用，但洗手台一般都是固定设置在卫生间内，使用时，需要来回跑动，使用极不方便，由于病人在生病期间，身体比较虚弱，去卫生间洗手的过程中比较麻烦，容易摔倒，但不去洗手的话，手与伤口接触容易导致伤口感染，滋生细菌。

因此亟需研发一种方便病人洗手、还具有烘干功能的医疗用便于移动的洗手台。

发明内容

为了克服由于病人在生病期间，身体比较虚弱，去卫生间洗手的过程中比较麻烦，容易摔倒，手与伤口接触容易导致伤口感染，滋生细菌的缺点，因此，本发明的技术问题为：提供一种方便病人洗手、还具有烘干功能的医疗用便于移动的洗手台。

技术方案：一种医疗用便于移动的洗手台，包括有底座、放置框、第一箱体、第一塞子、第二箱体、第二塞子、水泵、抽水管、支板、横板、横杆、弧形板、导套、顶板、出水管、第一扭力弹簧、洗手盆、活动杆、摆板、支撑座、滑块、卡杆、第一弹簧、连接板、固定杆、限位块、喷头和第二扭力弹簧，底座顶部安装有放置框，放置框内左侧设有第一箱体，第一箱体顶部右侧设有与其配合的第一塞子，放置框内底部右侧设有第二箱体，第二箱体顶部右侧设有与其配合的第二塞子，底座顶部右侧安装有支板，支板位于放置框右侧，支板上部开有通孔，通孔内设有横杆，横杆左端安装有弧形板，支板右侧面上部安装有两个导套，上下两侧导套之间设有活动杆，活动杆左侧下部与横杆右端连接，支板顶部安装有顶板，顶板顶部左侧安装有支撑座，支撑座顶部转动式的安装有摆板，摆板底部右侧与活动杆顶端转动式连接，摆板底部左侧开有滑槽，滑槽内设有与其配合的滑块，滑块与滑槽内滑动配合，顶板左侧开有导孔，导孔内设有卡杆，卡杆顶端与滑块底部连接，卡杆内顶部与顶板顶部之间连接有第一弹簧，第一弹簧套在卡杆上，顶板前后两侧面左侧转动式的安装有连接板，连接板中部开有一字型槽，支板左侧面上部安装有横板，横板位于通孔上方，横板顶部左侧转动式的安装有洗手盆，洗手盆与顶板之间连接有第一扭力弹簧，洗手盆位于前后两侧连接板之间，洗手盆外前后两侧面中部都安装有固定杆，固定杆穿过一字型槽安装有限位块，限位块与连板接触，洗手盆内底部右侧转动式的连接有喷头，喷头与洗手盆之间连接有第二扭力弹簧，喷头左侧下部连接有抽水管，抽水管与喷头内连通，抽水管尾端贯穿第二塞子中部位于第二箱体内，洗手盆底部左侧连接有出水管，出水管与洗手盆内连通，出水管尾端贯穿第一塞子中部位于第一箱体内，第二箱体内底部右侧设有水泵，水泵与出水端与抽水管尾端连接。

作为优选，还包括有出液装置，出液装置包括有液箱、加液管、阀门、压缩缸、活塞、滑杆、第二弹簧、接触板、出液管、水龙头、进液管和单向阀，支板左侧面中部安装有液箱，液箱位于通孔左下方，液箱右侧上部连接有加液管，加液管与液箱内连通，加液管上设有阀门，液箱外左侧面上部安装有压缩缸，压缩缸内设有活塞，活塞顶部中间安装有滑杆，滑杆顶端贯穿压缩缸顶部中间安装有接触板，接触板位于横杆下方，接触板底部与压缩缸外顶部之间连接有第二弹簧，第二弹簧套在滑杆上，压缩缸底部右侧连接有进液管，进液管与压缩缸内连通，进液管尾端与液箱左侧下部连接，进液管与液箱内连通，压缩缸底部左侧连接有出液管，出液管与压缩缸内连通，出液管与进液管上都设有单向阀，出液管尾端贯穿横杆左部安装有水龙头，水龙头位于弧形板右上方，水龙头与出液管内连通。

作为优选，还包括有吹风装置，吹风装置包括有网板、框体、电热丝、喷嘴、壳体和吹风机，支板上部嵌入式的安装有网板，网板位于通孔上方，顶板底部右侧安装有框体，框体内安装有电热丝，框体左侧安装有喷嘴，喷嘴与框体内连通，框体右侧中部安装有壳体，壳体与框体内连通，壳体内设有吹风机，壳体右侧与支板左侧面上部连接，吹风机位于网板左侧。

作为优选，还包括有支撑板、连板、连杆和按钮，支板左侧面上部安装有支撑板，支撑板位于横板上方，支撑板左侧面转动式的安装有连板，连板底部与洗手盆外右侧面转动式连接，支板左侧面上部安装有连杆，连杆左端安装有按钮，按钮位于连板右侧与其接触，按钮与电热丝和吹风机有电路连接。

作为优选，还包括有过滤框、竖板和把手，第一箱体内右侧面上部开有凹槽，第一箱体左侧上部开有开口，开口与凹槽之间设有过滤框，过滤框外左侧面安装有竖板，竖板位于第一箱体外，竖板左侧面中部安装有把手。

初始时，第二箱体内有适量的水，首先操作人员将本装置放置在病床旁边，当病人需要洗手时，即可将手放入弧形板内，再按动弧形板向下移动，弧形板向下移动带动横杆向下移动，横杆向下移动带动活动杆向下移动，活动杆向下移动带动摆板右向下摆动，摆板右部向下摆动使左部向上摆动，摆板左部向上摆动通过滑块带动卡杆向上移动，第一弹簧拉伸，卡杆向上移动与卡槽内脱离，因第一扭力弹簧的作用，洗手盆反转呈水平状态，因第二扭力弹簧的作用，喷头摆动位于洗手盆外，连接板与固定杆配合将洗手盆拉住，病人即可将手从弧形板内拿出，因第一弹簧的作用，卡杆向下移动恢复至原位，启动水泵，水泵将第二箱体内的水抽入抽水管内，抽水管内的水通过喷头喷出，病人即可将手放入洗手盆内通过水进行洗手，洗手后的脏水通过出水管排入第二箱体内。当病人洗手完成后，即可拉动洗手盆正转恢复至原位，卡杆与洗手盆接触卡入卡槽内，进而卡杆与卡槽配合将洗手盆卡住固定，当第一箱体内有适量的脏水后，即可将第一塞子从第一箱体上拔出，再将第一箱体从放置框内取出将脏水倒出处理。当脏水倒出后，再将第一箱体放回至放置框内，将第一塞子塞回至第一箱体上，同理，当第二箱体内没有水时，将第二塞子从第二箱体上拔出，再将水倒入第二箱体内，将第二塞子塞回至第二箱体内即可。

因为还包括有出液装置，出液装置包括有液箱、加液管、阀门、压缩缸、活塞、滑杆、第二弹簧、接触板、出液管、水龙头、进液管和单向阀，支板左侧面中部安装有液箱，液箱位于通孔左下方，液箱右侧上部连接有加液管，加液管与液箱内连通，加液管上设有阀门，液箱外左侧面上部安装有压缩缸，压缩缸内设有活塞，活塞顶部中间安装有滑杆，滑杆顶端贯穿压缩缸顶部中间安装有接触板，接触板位于横杆下方，接触板底部与压缩缸外顶部之间连接有第二弹簧，第二弹簧套在滑杆上，压缩缸底部右侧连接有进液管，进液管与压缩缸内连通，进液管尾端与液箱左侧下部连接，进液管与液箱内连通，压缩缸底部左侧连接有出液管，出液管与压缩缸内连通，出液管与进液管上都设有单向阀，出液管尾端贯穿横杆左部安装有水龙头，水龙头位于弧形板右上方，水龙头与出液管内连通，初始时，压缩缸内有适量的洗手液，首先操作人员打开阀门，再通过加液管将洗手液倒入液箱内，关闭阀门，当病人将手放入弧形板内推动弧形板向下移动时，横杆向下移动与接触板接触，进而横杆向下移动带动接触板向下移动，接触板向下移动带动滑杆向下移动，滑杆向下移动带动活塞向下移动，活塞向下移动将压缩缸内的洗手液推入出液管内，出液管内的洗手液通过水龙头喷出，进而洗手液喷在病人手上，即可将手从弧形板内拿出通过水进行洗手，因第一弹簧的作用，横杆向上移动恢复至原位不与接触板接触，因第二弹簧的作用，滑杆向上移动带动活塞向上移动，活塞向上移动通过进液管将洗手液抽入压缩缸内，进而方便下次使用。如此，能使病人洗手时更干净，更方便的使用洗手液。

因为还包括有吹风装置，吹风装置包括有网板、框体、电热丝、喷嘴、壳体和吹风机，支板上部嵌入式的安装有网板，网板位于通孔上方，顶板底部右侧安装有框体，框体内安装有电热丝，框体左侧安装有喷嘴，喷嘴与框体内连通，框体右侧中部安装有壳体，壳体与框体内连通，壳体内设有吹风机，壳体右侧与支板左侧面上部连接，吹风机位于网板左侧，当病人洗手完成后，即可启动吹风机和电热丝，电热丝将框体内加热，同时，吹风机通过网板将空气吹入框体内，进而空气通过电热丝变成热空气，热空气通过喷嘴喷出，病人即可将手放在喷嘴的出气口下方，进而热空气喷出将病人手烘干。当病人手烘干后，即可关闭电热丝和吹风机，热空气停止喷出。如此，可加快病人手的干燥。

因为还包括有支撑板、连板、连杆和按钮，支板左侧面上部安装有支撑板，支撑板位于横板上方，支撑板左侧面转动式的安装有连板，连板底部与洗手盆外右侧面转动式连接，支板左侧面上部安装有连杆，连杆左端安装有按钮，按钮位于连板右侧与其接触，按钮与电热丝和吹风机有电路连接，当洗手盆反转呈水平状态时，洗手盆拉动连板下部向上摆动，连板向上摆动不与按钮接触，进而电热丝和吹风机被启动，热空气通过喷嘴喷出，进而病人洗完手即可通过热空气烘干。当病人推动洗手盆正转恢复至原位，进而洗手盆带动连板摆动恢复至原位，连板恢复至原位与按钮接触，电热丝和吹风机被关闭。如此，无需人工启动电热丝和吹风机，方便快捷。

因为还包括有过滤框、竖板和把手，第一箱体内右侧面上部开有凹槽，第一箱体左侧上部开有开口，开口与凹槽之间设有过滤框，过滤框外左侧面安装有竖板，竖板位于第一箱体外，竖板左侧面中部安装有把手，当脏水通过出水管排入第一箱体内时，过滤框与脏水接触，进而过滤框对脏水内的杂质进行过滤，过滤后的脏水继续掉落至第一箱体内底部。当脏水全部排入第一箱体内时，操作人员即可握住把手拉动竖板向左移动，竖板向左移动带动过滤框向左移动，过滤框向左移动不位于第一箱体内时，即可将过滤框内的杂质倒出处理，再将过滤框放回至第一箱体内。如此，对脏水过滤后可再次利用。

本发明通过出液装置，能喷出洗手液，进而方便病人洗手时使用洗手液，并且通过烘干装置，病人洗手后能进行烘干，无需病人自己将手擦干，省时省力，过滤网的作用，则能将洗手后的脏水进行过滤，过滤后的水能再次利用，不浪费水资源，达到了方便病人洗手、还具有烘干功能的效果。

附图说明

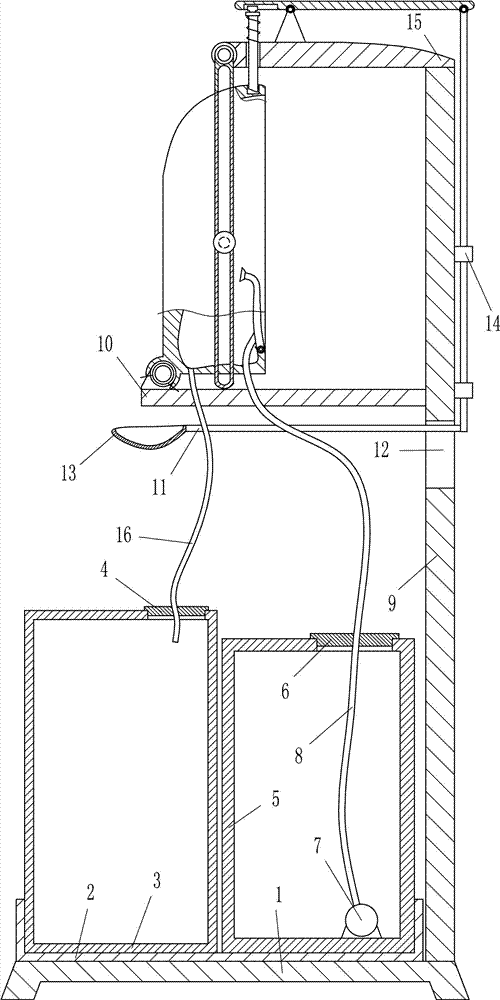

图1为本发明的第一种主视结构示意图。

图2为本发明的部分主视结构示意图。

图3为本发明出液装置的主视结构示意图。

图4为本发明A部分的主视结构示意图。

图5为本发明吹风装置的主视结构示意图。

图6为本发明的第二种主视结构示意图。

图中标号名称：1：底座，2：放置框，3：第一箱体，4：第一塞子，5：第二箱体，6：第二塞子，7：水泵，8：抽水管，9：支板，10：横板，11：横杆，12：通孔，13：弧形板，14：导套，15：顶板，16：出水管，17：一字型槽，18：第一扭力弹簧，19：洗手盆，20：活动杆，21：摆板，22：支撑座，23：滑槽，24：滑块，25：导孔，26：卡杆，27：第一弹簧，28：连接板，29：固定杆，30：限位块，31：卡槽，32：喷头，33：第二扭力弹簧，34：出液装置，341：液箱，342：加液管，343：阀门，344：压缩缸，345：活塞，346：滑杆，347：第二弹簧，348：接触板，349：出液管，3410：水龙头，3411：进液管，3412：单向阀，35：吹风装置，351：网板，352：框体，353：电热丝，354：喷嘴，355：壳体，356：吹风机，36：支撑板，37：连板，38：连杆，39：按钮，40：凹槽，41：开口，42：过滤框，43：竖板，44：把手。

具体实施方式

下面参照附图对本发明的实施例进行详细描述。

实施例1

一种医疗用便于移动的洗手台，如图1-6所示，包括有底座1、放置框2、第一箱体3、第一塞子4、第二箱体5、第二塞子6、水泵7、抽水管8、支板9、横板10、横杆11、弧形板13、导套14、顶板15、出水管16、第一扭力弹簧18、洗手盆19、活动杆20、摆板21、支撑座22、滑块24、卡杆26、第一弹簧27、连接板28、固定杆29、限位块30、喷头32和第二扭力弹簧33，底座1顶部安装有放置框2，放置框2内左侧设有第一箱体3，第一箱体3顶部右侧设有与其配合的第一塞子4，放置框2内底部右侧设有第二箱体5，第二箱体5顶部右侧设有与其配合的第二塞子6，底座1顶部右侧安装有支板9，支板9位于放置框2右侧，支板9上部开有通孔12，通孔12内设有横杆11，横杆11左端安装有弧形板13，支板9右侧面上部安装有两个导套14，上下两侧导套14之间设有活动杆20，活动杆20左侧下部与横杆11右端连接，支板9顶部安装有顶板15，顶板15顶部左侧安装有支撑座22，支撑座22顶部转动式的安装有摆板21，摆板21底部右侧与活动杆20顶端转动式连接，摆板21底部左侧开有滑槽23，滑槽23内设有与其配合的滑块24，滑块24与滑槽23内滑动配合，顶板15左侧开有导孔25，导孔25内设有卡杆26，卡杆26顶端与滑块24底部连接，卡杆26内顶部与顶板15顶部之间连接有第一弹簧27，第一弹簧27套在卡杆26上，顶板15前后两侧面左侧转动式的安装有连接板28，连接板28中部开有一字型槽17，支板9左侧面上部安装有横板10，横板10位于通孔12上方，横板10顶部左侧转动式的安装有洗手盆19，洗手盆19与顶板15之间连接有第一扭力弹簧18，洗手盆19位于前后两侧连接板28之间，洗手盆19外前后两侧面中部都安装有固定杆29，固定杆29穿过一字型槽17安装有限位块30，限位块30与连板37接触，洗手盆19内底部右侧转动式的连接有喷头32，喷头32与洗手盆19之间连接有第二扭力弹簧33，喷头32左侧下部连接有抽水管8，抽水管8与喷头32内连通，抽水管8尾端贯穿第二塞子6中部位于第二箱体5内，洗手盆19底部左侧连接有出水管16，出水管16与洗手盆19内连通，出水管16尾端贯穿第一塞子4中部位于第一箱体3内，第二箱体5内底部右侧设有水泵7，水泵7与出水端与抽水管8尾端连接。

实施例2

一种医疗用便于移动的洗手台，如图1-6所示，包括有底座1、放置框2、第一箱体3、第一塞子4、第二箱体5、第二塞子6、水泵7、抽水管8、支板9、横板10、横杆11、弧形板13、导套14、顶板15、出水管16、第一扭力弹簧18、洗手盆19、活动杆20、摆板21、支撑座22、滑块24、卡杆26、第一弹簧27、连接板28、固定杆29、限位块30、喷头32和第二扭力弹簧33，底座1顶部安装有放置框2，放置框2内左侧设有第一箱体3，第一箱体3顶部右侧设有与其配合的第一塞子4，放置框2内底部右侧设有第二箱体5，第二箱体5顶部右侧设有与其配合的第二塞子6，底座1顶部右侧安装有支板9，支板9位于放置框2右侧，支板9上部开有通孔12，通孔12内设有横杆11，横杆11左端安装有弧形板13，支板9右侧面上部安装有两个导套14，上下两侧导套14之间设有活动杆20，活动杆20左侧下部与横杆11右端连接，支板9顶部安装有顶板15，顶板15顶部左侧安装有支撑座22，支撑座22顶部转动式的安装有摆板21，摆板21底部右侧与活动杆20顶端转动式连接，摆板21底部左侧开有滑槽23，滑槽23内设有与其配合的滑块24，滑块24与滑槽23内滑动配合，顶板15左侧开有导孔25，导孔25内设有卡杆26，卡杆26顶端与滑块24底部连接，卡杆26内顶部与顶板15顶部之间连接有第一弹簧27，第一弹簧27套在卡杆26上，顶板15前后两侧面左侧转动式的安装有连接板28，连接板28中部开有一字型槽17，支板9左侧面上部安装有横板10，横板10位于通孔12上方，横板10顶部左侧转动式的安装有洗手盆19，洗手盆19与顶板15之间连接有第一扭力弹簧18，洗手盆19位于前后两侧连接板28之间，洗手盆19外前后两侧面中部都安装有固定杆29，固定杆29穿过一字型槽17安装有限位块30，限位块30与连板37接触，洗手盆19内底部右侧转动式的连接有喷头32，喷头32与洗手盆19之间连接有第二扭力弹簧33，喷头32左侧下部连接有抽水管8，抽水管8与喷头32内连通，抽水管8尾端贯穿第二塞子6中部位于第二箱体5内，洗手盆19底部左侧连接有出水管16，出水管16与洗手盆19内连通，出水管16尾端贯穿第一塞子4中部位于第一箱体3内，第二箱体5内底部右侧设有水泵7，水泵7与出水端与抽水管8尾端连接。

还包括有出液装置34，出液装置34包括有液箱341、加液管342、阀门343、压缩缸344、活塞345、滑杆346、第二弹簧347、接触板348、出液管349、水龙头3410、进液管3411和单向阀3412，支板9左侧面中部安装有液箱341，液箱341位于通孔12左下方，液箱341右侧上部连接有加液管342，加液管342与液箱341内连通，加液管342上设有阀门343，液箱341外左侧面上部安装有压缩缸344，压缩缸344内设有活塞345，活塞345顶部中间安装有滑杆346，滑杆346顶端贯穿压缩缸344顶部中间安装有接触板348，接触板348位于横杆11下方，接触板348底部与压缩缸344外顶部之间连接有第二弹簧347，第二弹簧347套在滑杆346上，压缩缸344底部右侧连接有进液管3411，进液管3411与压缩缸344内连通，进液管3411尾端与液箱341左侧下部连接，进液管3411与液箱341内连通，压缩缸344底部左侧连接有出液管349，出液管349与压缩缸344内连通，出液管349与进液管3411上都设有单向阀3412，出液管349尾端贯穿横杆11左部安装有水龙头3410，水龙头3410位于弧形板13右上方，水龙头3410与出液管349内连通。

实施例3

一种医疗用便于移动的洗手台，如图1-6所示，包括有底座1、放置框2、第一箱体3、第一塞子4、第二箱体5、第二塞子6、水泵7、抽水管8、支板9、横板10、横杆11、弧形板13、导套14、顶板15、出水管16、第一扭力弹簧18、洗手盆19、活动杆20、摆板21、支撑座22、滑块24、卡杆26、第一弹簧27、连接板28、固定杆29、限位块30、喷头32和第二扭力弹簧33，底座1顶部安装有放置框2，放置框2内左侧设有第一箱体3，第一箱体3顶部右侧设有与其配合的第一塞子4，放置框2内底部右侧设有第二箱体5，第二箱体5顶部右侧设有与其配合的第二塞子6，底座1顶部右侧安装有支板9，支板9位于放置框2右侧，支板9上部开有通孔12，通孔12内设有横杆11，横杆11左端安装有弧形板13，支板9右侧面上部安装有两个导套14，上下两侧导套14之间设有活动杆20，活动杆20左侧下部与横杆11右端连接，支板9顶部安装有顶板15，顶板15顶部左侧安装有支撑座22，支撑座22顶部转动式的安装有摆板21，摆板21底部右侧与活动杆20顶端转动式连接，摆板21底部左侧开有滑槽23，滑槽23内设有与其配合的滑块24，滑块24与滑槽23内滑动配合，顶板15左侧开有导孔25，导孔25内设有卡杆26，卡杆26顶端与滑块24底部连接，卡杆26内顶部与顶板15顶部之间连接有第一弹簧27，第一弹簧27套在卡杆26上，顶板15前后两侧面左侧转动式的安装有连接板28，连接板28中部开有一字型槽17，支板9左侧面上部安装有横板10，横板10位于通孔12上方，横板10顶部左侧转动式的安装有洗手盆19，洗手盆19与顶板15之间连接有第一扭力弹簧18，洗手盆19位于前后两侧连接板28之间，洗手盆19外前后两侧面中部都安装有固定杆29，固定杆29穿过一字型槽17安装有限位块30，限位块30与连板37接触，洗手盆19内底部右侧转动式的连接有喷头32，喷头32与洗手盆19之间连接有第二扭力弹簧33，喷头32左侧下部连接有抽水管8，抽水管8与喷头32内连通，抽水管8尾端贯穿第二塞子6中部位于第二箱体5内，洗手盆19底部左侧连接有出水管16，出水管16与洗手盆19内连通，出水管16尾端贯穿第一塞子4中部位于第一箱体3内，第二箱体5内底部右侧设有水泵7，水泵7与出水端与抽水管8尾端连接。

还包括有出液装置34，出液装置34包括有液箱341、加液管342、阀门343、压缩缸344、活塞345、滑杆346、第二弹簧347、接触板348、出液管349、水龙头3410、进液管3411和单向阀3412，支板9左侧面中部安装有液箱341，液箱341位于通孔12左下方，液箱341右侧上部连接有加液管342，加液管342与液箱341内连通，加液管342上设有阀门343，液箱341外左侧面上部安装有压缩缸344，压缩缸344内设有活塞345，活塞345顶部中间安装有滑杆346，滑杆346顶端贯穿压缩缸344顶部中间安装有接触板348，接触板348位于横杆11下方，接触板348底部与压缩缸344外顶部之间连接有第二弹簧347，第二弹簧347套在滑杆346上，压缩缸344底部右侧连接有进液管3411，进液管3411与压缩缸344内连通，进液管3411尾端与液箱341左侧下部连接，进液管3411与液箱341内连通，压缩缸344底部左侧连接有出液管349，出液管349与压缩缸344内连通，出液管349与进液管3411上都设有单向阀3412，出液管349尾端贯穿横杆11左部安装有水龙头3410，水龙头3410位于弧形板13右上方，水龙头3410与出液管349内连通。

还包括有吹风装置35，吹风装置35包括有网板351、框体352、电热丝353、喷嘴354、壳体355和吹风机356，支板9上部嵌入式的安装有网板351，网板351位于通孔12上方，顶板15底部右侧安装有框体352，框体352内安装有电热丝353，框体352左侧安装有喷嘴354，喷嘴354与框体352内连通，框体352右侧中部安装有壳体355，壳体355与框体352内连通，壳体355内设有吹风机356，壳体355右侧与支板9左侧面上部连接，吹风机356位于网板351左侧。

实施例4

一种医疗用便于移动的洗手台，如图1-6所示，包括有底座1、放置框2、第一箱体3、第一塞子4、第二箱体5、第二塞子6、水泵7、抽水管8、支板9、横板10、横杆11、弧形板13、导套14、顶板15、出水管16、第一扭力弹簧18、洗手盆19、活动杆20、摆板21、支撑座22、滑块24、卡杆26、第一弹簧27、连接板28、固定杆29、限位块30、喷头32和第二扭力弹簧33，底座1顶部安装有放置框2，放置框2内左侧设有第一箱体3，第一箱体3顶部右侧设有与其配合的第一塞子4，放置框2内底部右侧设有第二箱体5，第二箱体5顶部右侧设有与其配合的第二塞子6，底座1顶部右侧安装有支板9，支板9位于放置框2右侧，支板9上部开有通孔12，通孔12内设有横杆11，横杆11左端安装有弧形板13，支板9右侧面上部安装有两个导套14，上下两侧导套14之间设有活动杆20，活动杆20左侧下部与横杆11右端连接，支板9顶部安装有顶板15，顶板15顶部左侧安装有支撑座22，支撑座22顶部转动式的安装有摆板21，摆板21底部右侧与活动杆20顶端转动式连接，摆板21底部左侧开有滑槽23，滑槽23内设有与其配合的滑块24，滑块24与滑槽23内滑动配合，顶板15左侧开有导孔25，导孔25内设有卡杆26，卡杆26顶端与滑块24底部连接，卡杆26内顶部与顶板15顶部之间连接有第一弹簧27，第一弹簧27套在卡杆26上，顶板15前后两侧面左侧转动式的安装有连接板28，连接板28中部开有一字型槽17，支板9左侧面上部安装有横板10，横板10位于通孔12上方，横板10顶部左侧转动式的安装有洗手盆19，洗手盆19与顶板15之间连接有第一扭力弹簧18，洗手盆19位于前后两侧连接板28之间，洗手盆19外前后两侧面中部都安装有固定杆29，固定杆29穿过一字型槽17安装有限位块30，限位块30与连板37接触，洗手盆19内底部右侧转动式的连接有喷头32，喷头32与洗手盆19之间连接有第二扭力弹簧33，喷头32左侧下部连接有抽水管8，抽水管8与喷头32内连通，抽水管8尾端贯穿第二塞子6中部位于第二箱体5内，洗手盆19底部左侧连接有出水管16，出水管16与洗手盆19内连通，出水管16尾端贯穿第一塞子4中部位于第一箱体3内，第二箱体5内底部右侧设有水泵7，水泵7与出水端与抽水管8尾端连接。

还包括有出液装置34，出液装置34包括有液箱341、加液管342、阀门343、压缩缸344、活塞345、滑杆346、第二弹簧347、接触板348、出液管349、水龙头3410、进液管3411和单向阀3412，支板9左侧面中部安装有液箱341，液箱341位于通孔12左下方，液箱341右侧上部连接有加液管342，加液管342与液箱341内连通，加液管342上设有阀门343，液箱341外左侧面上部安装有压缩缸344，压缩缸344内设有活塞345，活塞345顶部中间安装有滑杆346，滑杆346顶端贯穿压缩缸344顶部中间安装有接触板348，接触板348位于横杆11下方，接触板348底部与压缩缸344外顶部之间连接有第二弹簧347，第二弹簧347套在滑杆346上，压缩缸344底部右侧连接有进液管3411，进液管3411与压缩缸344内连通，进液管3411尾端与液箱341左侧下部连接，进液管3411与液箱341内连通，压缩缸344底部左侧连接有出液管349，出液管349与压缩缸344内连通，出液管349与进液管3411上都设有单向阀3412，出液管349尾端贯穿横杆11左部安装有水龙头3410，水龙头3410位于弧形板13右上方，水龙头3410与出液管349内连通。

还包括有吹风装置35，吹风装置35包括有网板351、框体352、电热丝353、喷嘴354、壳体355和吹风机356，支板9上部嵌入式的安装有网板351，网板351位于通孔12上方，顶板15底部右侧安装有框体352，框体352内安装有电热丝353，框体352左侧安装有喷嘴354，喷嘴354与框体352内连通，框体352右侧中部安装有壳体355，壳体355与框体352内连通，壳体355内设有吹风机356，壳体355右侧与支板9左侧面上部连接，吹风机356位于网板351左侧。

还包括有支撑板36、连板37、连杆38和按钮39，支板9左侧面上部安装有支撑板36，支撑板36位于横板10上方，支撑板36左侧面转动式的安装有连板37，连板37底部与洗手盆19外右侧面转动式连接，支板9左侧面上部安装有连杆38，连杆38左端安装有按钮39，按钮39位于连板37右侧与其接触，按钮39与电热丝353和吹风机356有电路连接。

还包括有过滤框42、竖板43和把手44，第一箱体3内右侧面上部开有凹槽40，第一箱体3左侧上部开有开口41，开口41与凹槽40之间设有过滤框42，过滤框42外左侧面安装有竖板43，竖板43位于第一箱体3外，竖板43左侧面中部安装有把手44。

初始时，第二箱体5内有适量的水，首先操作人员将本装置放置在病床旁边，当病人需要洗手时，即可将手放入弧形板13内，再按动弧形板13向下移动，弧形板13向下移动带动横杆11向下移动，横杆11向下移动带动活动杆20向下移动，活动杆20向下移动带动摆板21右向下摆动，摆板21右部向下摆动使左部向上摆动，摆板21左部向上摆动通过滑块24带动卡杆26向上移动，第一弹簧27拉伸，卡杆26向上移动与卡槽31内脱离，因第一扭力弹簧18的作用，洗手盆19反转呈水平状态，因第二扭力弹簧33的作用，喷头32摆动位于洗手盆19外，连接板28与固定杆29配合将洗手盆19拉住，病人即可将手从弧形板13内拿出，因第一弹簧27的作用，卡杆26向下移动恢复至原位，启动水泵7，水泵7将第二箱体5内的水抽入抽水管8内，抽水管8内的水通过喷头32喷出，病人即可将手放入洗手盆19内通过水进行洗手，洗手后的脏水通过出水管16排入第二箱体5内。当病人洗手完成后，即可拉动洗手盆19正转恢复至原位，卡杆26与洗手盆19接触卡入卡槽31内，进而卡杆26与卡槽31配合将洗手盆19卡住固定，当第一箱体3内有适量的脏水后，即可将第一塞子4从第一箱体3上拔出，再将第一箱体3从放置框2内取出将脏水倒出处理。当脏水倒出后，再将第一箱体3放回至放置框2内，将第一塞子4塞回至第一箱体3上，同理，当第二箱体5内没有水时，将第二塞子6从第二箱体5上拔出，再将水倒入第二箱体5内，将第二塞子6塞回至第二箱体5内即可。

因为还包括有出液装置34，出液装置34包括有液箱341、加液管342、阀门343、压缩缸344、活塞345、滑杆346、第二弹簧347、接触板348、出液管349、水龙头3410、进液管3411和单向阀3412，支板9左侧面中部安装有液箱341，液箱341位于通孔12左下方，液箱341右侧上部连接有加液管342，加液管342与液箱341内连通，加液管342上设有阀门343，液箱341外左侧面上部安装有压缩缸344，压缩缸344内设有活塞345，活塞345顶部中间安装有滑杆346，滑杆346顶端贯穿压缩缸344顶部中间安装有接触板348，接触板348位于横杆11下方，接触板348底部与压缩缸344外顶部之间连接有第二弹簧347，第二弹簧347套在滑杆346上，压缩缸344底部右侧连接有进液管3411，进液管3411与压缩缸344内连通，进液管3411尾端与液箱341左侧下部连接，进液管3411与液箱341内连通，压缩缸344底部左侧连接有出液管349，出液管349与压缩缸344内连通，出液管349与进液管3411上都设有单向阀3412，出液管349尾端贯穿横杆11左部安装有水龙头3410，水龙头3410位于弧形板13右上方，水龙头3410与出液管349内连通，初始时，压缩缸344内有适量的洗手液，首先操作人员打开阀门343，再通过加液管342将洗手液倒入液箱341内，关闭阀门343，当病人将手放入弧形板13内推动弧形板13向下移动时，横杆11向下移动与接触板348接触，进而横杆11向下移动带动接触板348向下移动，接触板348向下移动带动滑杆346向下移动，滑杆346向下移动带动活塞345向下移动，活塞345向下移动将压缩缸344内的洗手液推入出液管349内，出液管349内的洗手液通过水龙头3410喷出，进而洗手液喷在病人手上，即可将手从弧形板13内拿出通过水进行洗手，因第一弹簧27的作用，横杆11向上移动恢复至原位不与接触板348接触，因第二弹簧347的作用，滑杆346向上移动带动活塞345向上移动，活塞345向上移动通过进液管3411将洗手液抽入压缩缸344内，进而方便下次使用。如此，能使病人洗手时更干净，更方便的使用洗手液。

因为还包括有吹风装置35，吹风装置35包括有网板351、框体352、电热丝353、喷嘴354、壳体355和吹风机356，支板9上部嵌入式的安装有网板351，网板351位于通孔12上方，顶板15底部右侧安装有框体352，框体352内安装有电热丝353，框体352左侧安装有喷嘴354，喷嘴354与框体352内连通，框体352右侧中部安装有壳体355，壳体355与框体352内连通，壳体355内设有吹风机356，壳体355右侧与支板9左侧面上部连接，吹风机356位于网板351左侧，当病人洗手完成后，即可启动吹风机356和电热丝353，电热丝353将框体352内加热，同时，吹风机356通过网板351将空气吹入框体352内，进而空气通过电热丝353变成热空气，热空气通过喷嘴354喷出，病人即可将手放在喷嘴354的出气口下方，进而热空气喷出将病人手烘干。当病人手烘干后，即可关闭电热丝353和吹风机356，热空气停止喷出。如此，可加快病人手的干燥。

因为还包括有支撑板36、连板37、连杆38和按钮39，支板9左侧面上部安装有支撑板36，支撑板36位于横板10上方，支撑板36左侧面转动式的安装有连板37，连板37底部与洗手盆19外右侧面转动式连接，支板9左侧面上部安装有连杆38，连杆38左端安装有按钮39，按钮39位于连板37右侧与其接触，按钮39与电热丝353和吹风机356有电路连接，当洗手盆19反转呈水平状态时，洗手盆19拉动连板37下部向上摆动，连板37向上摆动不与按钮39接触，进而电热丝353和吹风机356被启动，热空气通过喷嘴354喷出，进而病人洗完手即可通过热空气烘干。当病人推动洗手盆19正转恢复至原位，进而洗手盆19带动连板37摆动恢复至原位，连板37恢复至原位与按钮39接触，电热丝353和吹风机356被关闭。如此，无需人工启动电热丝353和吹风机356，方便快捷。

因为还包括有过滤框42、竖板43和把手44，第一箱体3内右侧面上部开有凹槽40，第一箱体3左侧上部开有开口41，开口41与凹槽40之间设有过滤框42，过滤框42外左侧面安装有竖板43，竖板43位于第一箱体3外，竖板43左侧面中部安装有把手44，当脏水通过出水管16排入第一箱体3内时，过滤框42与脏水接触，进而过滤框42对脏水内的杂质进行过滤，过滤后的脏水继续掉落至第一箱体3内底部。当脏水全部排入第一箱体3内时，操作人员即可握住把手44拉动竖板43向左移动，竖板43向左移动带动过滤框42向左移动，过滤框42向左移动不位于第一箱体3内时，即可将过滤框42内的杂质倒出处理，再将过滤框42放回至第一箱体3内。如此，对脏水过滤后可再次利用。

本行业的技术人员应该了解，上述实施例不以任何形式限制本发明，凡采用等同替换或等效变换的方式所获得的技术方案，均落在本发明的保护范围内。
