技术领域

本发明涉及一种膝关节按摩器，尤其涉及一种风湿病人膝关节压紧按摩器。

背景技术

为了缓解风湿膝关节带来的疼痛，为此需要对膝关节进行按摩来达到康复的目的，目前对风湿病人的膝关节进行按摩时，通常是医护人员用手对病人的膝关节进行按摩，如此长时间按摩医护人员的身体容易劳累，从而较难保持对病人膝关节按摩力度的一致，为了防止医护人员的身体劳累，医护人员会用手持按摩棒对病人的膝关节进行按摩，但医护人员长时间用手持按摩棒手臂容易酸痛。

发明内容

为了克服医护人员用手对病人的膝关节进行按摩，如此长时间按摩医护人员的身体容易劳累，从而较难保持对病人膝关节按摩力度的一致的缺点，技术问题：提供一种能够防止身体劳累、能够使按摩力度一致的风湿病人膝关节压紧按摩器。

技术方案如下：一种风湿病人膝关节压紧按摩器，包括有底座、第一支架、转杆、轮子、弧形空心架、弧形滑杆、弧形滑套、第一空心管、第一滑轨、第一滑块、第一弹簧、第一支杆、脚套、第二支架、电机、第一齿轮和弧形内齿轮，底座底部的左右两侧均固定连接有第一支架，第一支架上转动式连接有转杆，转杆的后部安装有用于移动底座的轮子，弧形空心架安装于底座的左部，弧形空心架的内侧面下部开有起导向作用的通孔，弧形滑杆安装在弧形空心架内的底部，弧形滑杆上滑动套有弧形滑套，第一空心管安装在弧形滑套的右侧面，第一滑轨为2个，分别设置在第一空心管内的上壁和下壁，两个第一滑轨之间滑动配合有第一滑块，第一滑块与第一空心管之间连接有起缓冲作用的第一弹簧，第一支杆固定连接在第一滑块的右侧面，起放置作用的脚套安装在第一支杆的右端，第二支架固定在弧形滑杆的顶端，电机安装在第二支架的下部，第一齿轮通过电机驱动，第一齿轮安装在电机的输出轴上，弧形内齿轮固定安装在第一空心管的顶部，第一齿轮与弧形内齿轮啮合。

作为优选，还包括有第三支架、空心摆动座、第二弹簧片、第三弹簧、导向杆、第四弹簧、第一摆动座、第五弹簧、固定板和第一滚轮，第三支架安装于脚套的底部，第三支架与空心摆动座之间连接有第二弹簧片，空心摆动座上部的左右两侧均开有起导向作用的开有第一凹槽，第一凹槽内滑动式设有导向杆，导向杆与空心摆动座的内壁之间连接有第三弹簧，空心摆动座与第一摆动座之间连接有第四弹簧，第一摆动座下部的左右两侧均开有起导向作用的第二凹槽，导向杆的上部滑动式位于第二凹槽内，导向杆与第一摆动座的内壁之间连接有第五弹簧，第一摆动座的后侧面转动式连接有固定板，固定板的后侧面以转动连接的方式连接有多个起支撑作用的第一滚轮。

作为优选，还包括有调节装置、第二空心管、第三滑轨、第三滑块、第六弹簧、第二支杆、第二摆动座、固定块和第二滚轮，脚套的顶部通过调节装置固定连接有第二空心管，第三滑轨为2个，分别设置在第二空心管内的左壁和右壁，左右两个第三滑轨之间滑动式连接有第三滑块，第三滑块与第二空心管之间连接有起缓冲作用的第六弹簧，第三滑块的底部固定连接有第二支杆，第二摆动座固定连接在第二支杆的底端，第二摆动座的前侧面铰接连接有固定块，固定块的底部转动式连接有多个起按摩作用的第二滚轮。

作为优选，调节装置包括有空心板、第二滑轨、第二滑块、卡板、螺母和螺杆，空心板固定安装在脚套的顶部，第二滑轨为2个，分别设置在空心板内的上下两侧，上下两个第二滑轨之间滑动式连接有第二滑块，第二滑块的右侧面固定连接有卡板，卡板底部右侧与第二空心管的顶部连接，卡板的顶部开有多个起固定作用的第一卡槽，空心板右侧面的上部固定连接有螺母，螺母内配合有起固定作用的螺杆，螺杆的底端位于第一卡槽内。

作为优选，还包括有圆盘、第一摆动卡杆、第七扭力弹簧、第八扭力弹簧、第二摆动卡杆、卡勾和第九弹簧片，转杆的前部固定连接有圆盘，圆盘的圆周壁上开有多个起固定作用的第二卡槽，第一摆动卡杆铰接连接在第一支架上，第一摆动卡杆与第一支架之间连接有第八扭力弹簧，第一摆动卡杆与第二卡槽配合，第一摆动卡杆的右部铰接连接有起固定作用的第二摆动卡杆，第二摆动卡杆与第一摆动卡杆之间连接有第七扭力弹簧，卡勾铰接连接在第一支架上，卡勾与第二摆动卡杆配合，卡勾与第一支架之间连接有第九弹簧片。

当需要对风湿病人的膝关节进行按摩时，风湿病人先躺在底座上，并将脚部放入脚套内，第一滑轨和第一滑块对第一支杆起导向作用，第一弹簧起缓冲作用，使得病人的脚更加舒适，随后医护人员启动电机使第一齿轮顺时针转动，如此能够使弧形内齿轮向上移动，弧形内齿轮向上移动带动第一空心管向上移动，第一空心管向上移动通过第一滑轨和第一滑块使第一支杆向上移动，第一支杆向上移动通过脚套带动风湿病人的腿部向上摆动，当风湿病人的腿部向上摆动至合适位置后，医护人员启动电机使第一齿轮逆时针转动，如此能够使风湿病人的腿部向下摆动，如此不断重复即可对风湿病人的腿部进行伸张，从而能够达到对病人膝关节进行锻炼的目的，当使用完成后，医护人员关闭电机。

脚套上下移动通过第三支架和第二弹簧片能够使空心摆动座上下移动，空心摆动座上下移动通过第三弹簧、导向杆、第四弹簧、第一摆动座、第五弹簧和固定板使第一滚轮上下移动，如此能够便于风湿病人的腿部上下摆动，且第三弹簧、第四弹簧和第五弹簧起缓冲作用，能够防止风湿病人的脚部从脚套内掉出，且第二弹簧片能够更好使风湿病人腿部上下摆动时，进行调节腿部摆动的舒适性。

医护人员通过调节装置对第二空心管的位置进行调节，第二空心管移动通过第三滑轨和第三滑块使第二支杆移动，第二支杆移动带动第二摆动座移动，第二摆动座移动通过固定块能够使第二滚轮位于风湿病人膝关节处，如此能够通过风湿病人的腿部上下摆动，从而能够对风湿病人的膝关节进行按摩，且第六弹簧能够使第二滚轮始终与风湿病人的膝关节处接触，如此不需医护人员对病人的膝关节进行按摩，从而能够防止医护人员的身体劳累，且能够使每次的按摩力度一致。

医护人员用手拧动螺杆向上移出第一卡槽内，如此能够解除对卡板的固定，随后医护人员左右移动卡板，卡板左右移动带动第二空心管左右移动，当第二空心管左右移动至合适位置后，医护人员用手拧动螺杆向下卡入对应的第一卡槽内，如此能够对卡板进行固定，从而能够便于风湿病人进行膝关节按摩。

初始时，第八扭力弹簧处于伸张状态，第九弹簧片处于压缩状态，当需要移动本发明时，医护人员用手握住第一摆动卡杆的右部，并向上摆动第二摆动卡杆的右部，第二摆动卡杆的左部随之向下摆动移出内，第七扭力弹簧随之伸张，且在第九弹簧片弹力的作用下能够使卡勾向下摆动复位，随后松开第二摆动卡杆，在第七扭力弹簧弹力的作用下能够使第二摆动卡杆摆动复位，且在第八扭力弹簧弹力的作用下能够使第一摆动卡杆向上摆动移出第二卡槽内，从而能够解除对圆盘的固定，进而能够解除对轮子的固定，随后医护人员移动本发明进行移动即可，当需要对本发明进行固定时，医护人员用手使第二摆动卡杆的左部向下摆动，随后用手使卡勾向上摆动复位，然后医护人员用手向下按压第一摆动卡杆向下卡入第二卡槽内，随后松开第二摆动卡杆，第二摆动卡杆摆动复位且与卡勾配合能够对轮子进行固定。

有益效果是：本发明通过启动电机顺时针或逆时针转动，如此能够使风湿病人的腿部上下摆动，如此不断重复即可对风湿病人的腿部进行伸张，从而能够达到对病人膝关节进行锻炼的目的；且第三弹簧、第四弹簧和第五弹簧起缓冲作用，如此能够调节腿部摆动的舒适性；且第六弹簧能够使第二滚轮始终与风湿病人的膝关节处接触，如此不需医护人员对病人的膝关节进行按摩，从而能够防止医护人员的身体劳累，且能够使每次的按摩力度一致。

附图说明

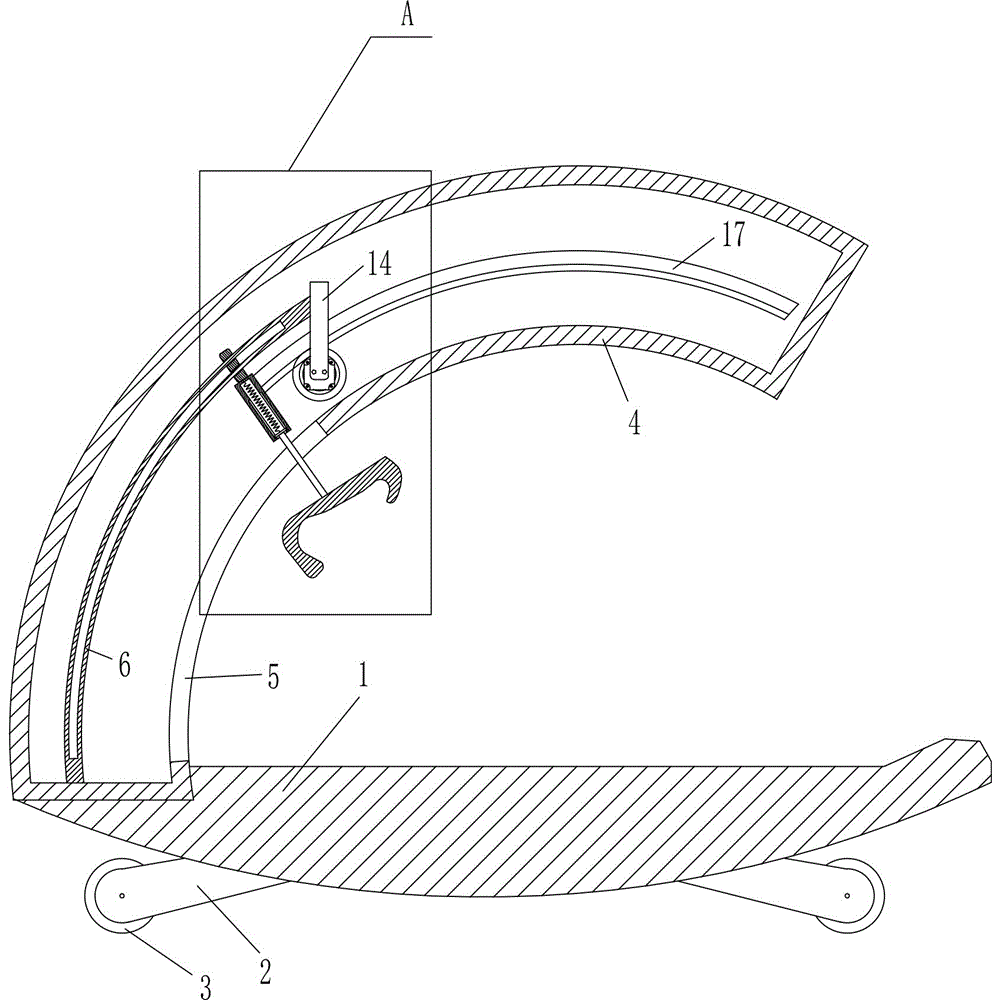

图1为本发明的主视结构示意图。

图2为本发明A的主视结构示意图。

图3为本发明的第一种部分主视结构示意图。

图4为本发明B的主视结构示意图。

图5为本发明的第二种部分主视结构示意图。

图6为本发明调节装置的主视结构示意图。

图7为本发明的第三种部分主视结构示意图。

附图标记说明：1底座，2第一支架，201转杆，3轮子，4弧形空心架，5通孔，6弧形滑杆，7弧形滑套，8第一空心管，9第一滑轨，10第一滑块，11第一弹簧，12第一支杆，13脚套，14第二支架，15电机，16第一齿轮，17弧形内齿轮，18第三支架，19空心摆动座，20第二弹簧片，21第一凹槽，22第三弹簧，23导向杆，24第四弹簧，25第一摆动座，26第二凹槽，27第五弹簧，28固定板，29第一滚轮，30调节装置，301空心板，302第二滑轨，303第二滑块，304卡板，305第一卡槽，306螺母，307螺杆，31第二空心管，32第三滑轨，33第三滑块，34第六弹簧，35第二支杆，36第二摆动座，37固定块，38第二滚轮，39圆盘，40第二卡槽，41第一摆动卡杆，42第七扭力弹簧，43第八扭力弹簧，44第二摆动卡杆，45卡勾，46第九弹簧片。

具体实施方式

以下所述仅为本发明的较佳实施例，并不因此而限定本发明的保护范围。

实施例1

一种风湿病人膝关节压紧按摩器，如图1-7所示，包括有底座1、第一支架2、转杆201、轮子3、弧形空心架4、弧形滑杆6、弧形滑套7、第一空心管8、第一滑轨9、第一滑块10、第一弹簧11、第一支杆12、脚套13、第二支架14、电机15、第一齿轮16和弧形内齿轮17，底座1底部的左右两侧均固定连接有第一支架2，第一支架2上转动式连接有转杆201，转杆201的后部安装有用于移动底座1的轮子3，弧形空心架4安装于底座1的左部，弧形空心架4的内侧面下部开有起导向作用的通孔5，弧形滑杆6安装在弧形空心架4内的底部，弧形滑杆6上滑动套有弧形滑套7，第一空心管8安装在弧形滑套7的右侧面，第一滑轨9为2个，分别设置在第一空心管8内的上壁和下壁，两个第一滑轨9之间滑动配合有第一滑块10，第一滑块10与第一空心管8之间连接有起缓冲作用的第一弹簧11，第一支杆12固定连接在第一滑块10的右侧面，起放置作用的脚套13安装在第一支杆12的右端，第二支架14固定在弧形滑杆6的顶端，电机15安装在第二支架14的下部，第一齿轮16通过电机15驱动，第一齿轮16安装在电机15的输出轴上，弧形内齿轮17固定安装在第一空心管8的顶部，第一齿轮16与弧形内齿轮17啮合。

实施例2

一种风湿病人膝关节压紧按摩器，如图1-7所示，包括有底座1、第一支架2、转杆201、轮子3、弧形空心架4、弧形滑杆6、弧形滑套7、第一空心管8、第一滑轨9、第一滑块10、第一弹簧11、第一支杆12、脚套13、第二支架14、电机15、第一齿轮16和弧形内齿轮17，底座1底部的左右两侧均固定连接有第一支架2，第一支架2上转动式连接有转杆201，转杆201的后部安装有用于移动底座1的轮子3，弧形空心架4安装于底座1的左部，弧形空心架4的内侧面下部开有起导向作用的通孔5，弧形滑杆6安装在弧形空心架4内的底部，弧形滑杆6上滑动套有弧形滑套7，第一空心管8安装在弧形滑套7的右侧面，第一滑轨9为2个，分别设置在第一空心管8内的上壁和下壁，两个第一滑轨9之间滑动配合有第一滑块10，第一滑块10与第一空心管8之间连接有起缓冲作用的第一弹簧11，第一支杆12固定连接在第一滑块10的右侧面，起放置作用的脚套13安装在第一支杆12的右端，第二支架14固定在弧形滑杆6的顶端，电机15安装在第二支架14的下部，第一齿轮16通过电机15驱动，第一齿轮16安装在电机15的输出轴上，弧形内齿轮17固定安装在第一空心管8的顶部，第一齿轮16与弧形内齿轮17啮合。

还包括有第三支架18、空心摆动座19、第二弹簧片20、第三弹簧22、导向杆23、第四弹簧24、第一摆动座25、第五弹簧27、固定板28和第一滚轮29，第三支架18安装于脚套13的底部，第三支架18与空心摆动座19之间连接有第二弹簧片20，空心摆动座19上部的左右两侧均开有起导向作用的开有第一凹槽21，第一凹槽21内滑动式设有导向杆23，导向杆23与空心摆动座19的内壁之间连接有第三弹簧22，空心摆动座19与第一摆动座25之间连接有第四弹簧24，第一摆动座25下部的左右两侧均开有起导向作用的第二凹槽26，导向杆23的上部滑动式位于第二凹槽26内，导向杆23与第一摆动座25的内壁之间连接有第五弹簧27，第一摆动座25的后侧面转动式连接有固定板28，固定板28的后侧面以转动连接的方式连接有多个起支撑作用的第一滚轮29。

实施例3

一种风湿病人膝关节压紧按摩器，如图1-7所示，包括有底座1、第一支架2、转杆201、轮子3、弧形空心架4、弧形滑杆6、弧形滑套7、第一空心管8、第一滑轨9、第一滑块10、第一弹簧11、第一支杆12、脚套13、第二支架14、电机15、第一齿轮16和弧形内齿轮17，底座1底部的左右两侧均固定连接有第一支架2，第一支架2上转动式连接有转杆201，转杆201的后部安装有用于移动底座1的轮子3，弧形空心架4安装于底座1的左部，弧形空心架4的内侧面下部开有起导向作用的通孔5，弧形滑杆6安装在弧形空心架4内的底部，弧形滑杆6上滑动套有弧形滑套7，第一空心管8安装在弧形滑套7的右侧面，第一滑轨9为2个，分别设置在第一空心管8内的上壁和下壁，两个第一滑轨9之间滑动配合有第一滑块10，第一滑块10与第一空心管8之间连接有起缓冲作用的第一弹簧11，第一支杆12固定连接在第一滑块10的右侧面，起放置作用的脚套13安装在第一支杆12的右端，第二支架14固定在弧形滑杆6的顶端，电机15安装在第二支架14的下部，第一齿轮16通过电机15驱动，第一齿轮16安装在电机15的输出轴上，弧形内齿轮17固定安装在第一空心管8的顶部，第一齿轮16与弧形内齿轮17啮合。

还包括有第三支架18、空心摆动座19、第二弹簧片20、第三弹簧22、导向杆23、第四弹簧24、第一摆动座25、第五弹簧27、固定板28和第一滚轮29，第三支架18安装于脚套13的底部，第三支架18与空心摆动座19之间连接有第二弹簧片20，空心摆动座19上部的左右两侧均开有起导向作用的开有第一凹槽21，第一凹槽21内滑动式设有导向杆23，导向杆23与空心摆动座19的内壁之间连接有第三弹簧22，空心摆动座19与第一摆动座25之间连接有第四弹簧24，第一摆动座25下部的左右两侧均开有起导向作用的第二凹槽26，导向杆23的上部滑动式位于第二凹槽26内，导向杆23与第一摆动座25的内壁之间连接有第五弹簧27，第一摆动座25的后侧面转动式连接有固定板28，固定板28的后侧面以转动连接的方式连接有多个起支撑作用的第一滚轮29。

还包括有调节装置30、第二空心管31、第三滑轨32、第三滑块33、第六弹簧34、第二支杆35、第二摆动座36、固定块37和第二滚轮38，脚套13的顶部通过调节装置30固定连接有第二空心管31，第三滑轨32为2个，分别设置在第二空心管31内的左壁和右壁，左右两个第三滑轨32之间滑动式连接有第三滑块33，第三滑块33与第二空心管31之间连接有起缓冲作用的第六弹簧34，第三滑块33的底部固定连接有第二支杆35，第二摆动座36固定连接在第二支杆35的底端，第二摆动座36的前侧面铰接连接有固定块37，固定块37的底部转动式连接有多个起按摩作用的第二滚轮38。

实施例4

一种风湿病人膝关节压紧按摩器，如图1-7所示，包括有底座1、第一支架2、转杆201、轮子3、弧形空心架4、弧形滑杆6、弧形滑套7、第一空心管8、第一滑轨9、第一滑块10、第一弹簧11、第一支杆12、脚套13、第二支架14、电机15、第一齿轮16和弧形内齿轮17，底座1底部的左右两侧均固定连接有第一支架2，第一支架2上转动式连接有转杆201，转杆201的后部安装有用于移动底座1的轮子3，弧形空心架4安装于底座1的左部，弧形空心架4的内侧面下部开有起导向作用的通孔5，弧形滑杆6安装在弧形空心架4内的底部，弧形滑杆6上滑动套有弧形滑套7，第一空心管8安装在弧形滑套7的右侧面，第一滑轨9为2个，分别设置在第一空心管8内的上壁和下壁，两个第一滑轨9之间滑动配合有第一滑块10，第一滑块10与第一空心管8之间连接有起缓冲作用的第一弹簧11，第一支杆12固定连接在第一滑块10的右侧面，起放置作用的脚套13安装在第一支杆12的右端，第二支架14固定在弧形滑杆6的顶端，电机15安装在第二支架14的下部，第一齿轮16通过电机15驱动，第一齿轮16安装在电机15的输出轴上，弧形内齿轮17固定安装在第一空心管8的顶部，第一齿轮16与弧形内齿轮17啮合。

还包括有第三支架18、空心摆动座19、第二弹簧片20、第三弹簧22、导向杆23、第四弹簧24、第一摆动座25、第五弹簧27、固定板28和第一滚轮29，第三支架18安装于脚套13的底部，第三支架18与空心摆动座19之间连接有第二弹簧片20，空心摆动座19上部的左右两侧均开有起导向作用的开有第一凹槽21，第一凹槽21内滑动式设有导向杆23，导向杆23与空心摆动座19的内壁之间连接有第三弹簧22，空心摆动座19与第一摆动座25之间连接有第四弹簧24，第一摆动座25下部的左右两侧均开有起导向作用的第二凹槽26，导向杆23的上部滑动式位于第二凹槽26内，导向杆23与第一摆动座25的内壁之间连接有第五弹簧27，第一摆动座25的后侧面转动式连接有固定板28，固定板28的后侧面以转动连接的方式连接有多个起支撑作用的第一滚轮29。

还包括有调节装置30、第二空心管31、第三滑轨32、第三滑块33、第六弹簧34、第二支杆35、第二摆动座36、固定块37和第二滚轮38，脚套13的顶部通过调节装置30固定连接有第二空心管31，第三滑轨32为2个，分别设置在第二空心管31内的左壁和右壁，左右两个第三滑轨32之间滑动式连接有第三滑块33，第三滑块33与第二空心管31之间连接有起缓冲作用的第六弹簧34，第三滑块33的底部固定连接有第二支杆35，第二摆动座36固定连接在第二支杆35的底端，第二摆动座36的前侧面铰接连接有固定块37，固定块37的底部转动式连接有多个起按摩作用的第二滚轮38。

调节装置30包括有空心板301、第二滑轨302、第二滑块303、卡板304、螺母306和螺杆307，空心板301固定安装在脚套13的顶部，第二滑轨302为2个，分别设置在空心板301内的上下两侧，上下两个第二滑轨302之间滑动式连接有第二滑块303，第二滑块303的右侧面固定连接有卡板304，卡板304底部右侧与第二空心管31的顶部连接，卡板304的顶部开有多个起固定作用的第一卡槽305，空心板301右侧面的上部固定连接有螺母306，螺母306内配合有起固定作用的螺杆307，螺杆307的底端位于第一卡槽305内。

实施例5

一种风湿病人膝关节压紧按摩器，如图1-7所示，包括有底座1、第一支架2、转杆201、轮子3、弧形空心架4、弧形滑杆6、弧形滑套7、第一空心管8、第一滑轨9、第一滑块10、第一弹簧11、第一支杆12、脚套13、第二支架14、电机15、第一齿轮16和弧形内齿轮17，底座1底部的左右两侧均固定连接有第一支架2，第一支架2上转动式连接有转杆201，转杆201的后部安装有用于移动底座1的轮子3，弧形空心架4安装于底座1的左部，弧形空心架4的内侧面下部开有起导向作用的通孔5，弧形滑杆6安装在弧形空心架4内的底部，弧形滑杆6上滑动套有弧形滑套7，第一空心管8安装在弧形滑套7的右侧面，第一滑轨9为2个，分别设置在第一空心管8内的上壁和下壁，两个第一滑轨9之间滑动配合有第一滑块10，第一滑块10与第一空心管8之间连接有起缓冲作用的第一弹簧11，第一支杆12固定连接在第一滑块10的右侧面，起放置作用的脚套13安装在第一支杆12的右端，第二支架14固定在弧形滑杆6的顶端，电机15安装在第二支架14的下部，第一齿轮16通过电机15驱动，第一齿轮16安装在电机15的输出轴上，弧形内齿轮17固定安装在第一空心管8的顶部，第一齿轮16与弧形内齿轮17啮合。

还包括有第三支架18、空心摆动座19、第二弹簧片20、第三弹簧22、导向杆23、第四弹簧24、第一摆动座25、第五弹簧27、固定板28和第一滚轮29，第三支架18安装于脚套13的底部，第三支架18与空心摆动座19之间连接有第二弹簧片20，空心摆动座19上部的左右两侧均开有起导向作用的开有第一凹槽21，第一凹槽21内滑动式设有导向杆23，导向杆23与空心摆动座19的内壁之间连接有第三弹簧22，空心摆动座19与第一摆动座25之间连接有第四弹簧24，第一摆动座25下部的左右两侧均开有起导向作用的第二凹槽26，导向杆23的上部滑动式位于第二凹槽26内，导向杆23与第一摆动座25的内壁之间连接有第五弹簧27，第一摆动座25的后侧面转动式连接有固定板28，固定板28的后侧面以转动连接的方式连接有多个起支撑作用的第一滚轮29。

还包括有调节装置30、第二空心管31、第三滑轨32、第三滑块33、第六弹簧34、第二支杆35、第二摆动座36、固定块37和第二滚轮38，脚套13的顶部通过调节装置30固定连接有第二空心管31，第三滑轨32为2个，分别设置在第二空心管31内的左壁和右壁，左右两个第三滑轨32之间滑动式连接有第三滑块33，第三滑块33与第二空心管31之间连接有起缓冲作用的第六弹簧34，第三滑块33的底部固定连接有第二支杆35，第二摆动座36固定连接在第二支杆35的底端，第二摆动座36的前侧面铰接连接有固定块37，固定块37的底部转动式连接有多个起按摩作用的第二滚轮38。

调节装置30包括有空心板301、第二滑轨302、第二滑块303、卡板304、螺母306和螺杆307，空心板301固定安装在脚套13的顶部，第二滑轨302为2个，分别设置在空心板301内的上下两侧，上下两个第二滑轨302之间滑动式连接有第二滑块303，第二滑块303的右侧面固定连接有卡板304，卡板304底部右侧与第二空心管31的顶部连接，卡板304的顶部开有多个起固定作用的第一卡槽305，空心板301右侧面的上部固定连接有螺母306，螺母306内配合有起固定作用的螺杆307，螺杆307的底端位于第一卡槽305内。

还包括有圆盘39、第一摆动卡杆41、第七扭力弹簧42、第八扭力弹簧43、第二摆动卡杆44、卡勾45和第九弹簧片46，转杆201的前部固定连接有圆盘39，圆盘39的圆周壁上开有多个起固定作用的第二卡槽40，第一摆动卡杆41铰接连接在第一支架2上，第一摆动卡杆41与第一支架2之间连接有第八扭力弹簧43，第一摆动卡杆41与第二卡槽40配合，第一摆动卡杆41的右部铰接连接有起固定作用的第二摆动卡杆44，第二摆动卡杆44与第一摆动卡杆41之间连接有第七扭力弹簧42，卡勾45铰接连接在第一支架2上，卡勾45与第二摆动卡杆44配合，卡勾45与第一支架2之间连接有第九弹簧片46。

当需要对风湿病人的膝关节进行按摩时，风湿病人先躺在底座1上，并将脚部放入脚套13内，第一滑轨9和第一滑块10对第一支杆12起导向作用，第一弹簧11起缓冲作用，使得病人的脚更加舒适，随后医护人员启动电机15使第一齿轮16顺时针转动，如此能够使弧形内齿轮17向上移动，弧形内齿轮17向上移动带动第一空心管8向上移动，第一空心管8向上移动通过第一滑轨9和第一滑块10使第一支杆12向上移动，第一支杆12向上移动通过脚套13带动风湿病人的腿部向上摆动，当风湿病人的腿部向上摆动至合适位置后，医护人员启动电机15使第一齿轮16逆时针转动，如此能够使风湿病人的腿部向下摆动，如此不断重复即可对风湿病人的腿部进行伸张，从而能够达到对病人膝关节进行锻炼的目的，当使用完成后，医护人员关闭电机15。

脚套13上下移动通过第三支架18和第二弹簧片20能够使空心摆动座19上下移动，空心摆动座19上下移动通过第三弹簧22、导向杆23、第四弹簧24、第一摆动座25、第五弹簧27和固定板28使第一滚轮29上下移动，如此能够便于风湿病人的腿部上下摆动，且第三弹簧22、第四弹簧24和第五弹簧27起缓冲作用，能够防止风湿病人的脚部从脚套13内掉出，且第二弹簧片20能够更好使风湿病人腿部上下摆动时，进行调节腿部摆动的舒适性。

医护人员通过调节装置30对第二空心管31的位置进行调节，第二空心管31移动通过第三滑轨32和第三滑块33使第二支杆35移动，第二支杆35移动带动第二摆动座36移动，第二摆动座36移动通过固定块37能够使第二滚轮38位于风湿病人膝关节处，如此能够通过风湿病人的腿部上下摆动，从而能够对风湿病人的膝关节进行按摩，且第六弹簧34能够使第二滚轮38始终与风湿病人的膝关节处接触，如此不需医护人员对病人的膝关节进行按摩，从而能够防止医护人员的身体劳累，且能够使每次的按摩力度一致。

医护人员用手拧动螺杆307向上移出第一卡槽305内，如此能够解除对卡板304的固定，随后医护人员左右移动卡板304，卡板304左右移动带动第二空心管31左右移动，当第二空心管31左右移动至合适位置后，医护人员用手拧动螺杆307向下卡入对应的第一卡槽305内，如此能够对卡板304进行固定，从而能够便于风湿病人进行膝关节按摩。

初始时，第八扭力弹簧43处于伸张状态，第九弹簧片46处于压缩状态，当需要移动本发明时，医护人员用手握住第一摆动卡杆41的右部，并向上摆动第二摆动卡杆44的右部，第二摆动卡杆44的左部随之向下摆动移出内，第七扭力弹簧42随之伸张，且在第九弹簧片46弹力的作用下能够使卡勾45向下摆动复位，随后松开第二摆动卡杆44，在第七扭力弹簧42弹力的作用下能够使第二摆动卡杆44摆动复位，且在第八扭力弹簧43弹力的作用下能够使第一摆动卡杆41向上摆动移出第二卡槽40内，从而能够解除对圆盘39的固定，进而能够解除对轮子3的固定，随后医护人员移动本发明进行移动即可，当需要对本发明进行固定时，医护人员用手使第二摆动卡杆44的左部向下摆动，随后用手使卡勾45向上摆动复位，然后医护人员用手向下按压第一摆动卡杆41向下卡入第二卡槽40内，随后松开第二摆动卡杆44，第二摆动卡杆44摆动复位且与卡勾45配合能够对轮子3进行固定。

尽管已经示出和描述了本发明的实施例，但对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行变化，本发明的范围由所附权利要求及其等同物限定。
