技术领域

本发明涉及一种抽样装置，尤其涉及一种废水池内医疗废水抽样装置。

背景技术

在医疗过程中会产生许多的医疗废料和废水。因为医疗废水中含有许多的有害物质，所以医疗废水通常会集中起来，汇聚在废水池内，经过检测后制订处理流程，再集中排出。在检测医疗废水之前，人们需要对废水进行抽样。人们在抽样时，一般用绳子拴上带坠子的水样瓶，塞好另外系有细绳的塞子，水样瓶下沉到所预定的深度，人们提拉细绳拨下塞子，便可达到采水样的目的。但是这种抽样方法不能够合上塞子，人们在把样水提上来的过程中容易混入其他水层的物质，导致检测结果不准确；并且由于采样器会随水流动，所以用这种方式对一定深度的水取样往往很困难。

发明内容

为了克服传统废水取样方法容易混入其他水层的物质，导致检测结果不准确；采样器会随水流动，难以对一定深度的水取样的缺点，要解决的技术问题：提供一种抽样过程中可以隔绝其他水层、能够对一定深度的废水进行取样的废水池内医疗废水抽样装置。

本发明的技术实施方案为：一种废水池内医疗废水抽样装置，包括有握杆、第一弹簧、导向杆、卡块、第一定滑轮、拉线和取样装置，握杆右侧设有取样装置，取样装置包括有弧形杆、第二定滑轮、第三定滑轮、密封圈、第二弹簧、弧形活塞和塞子，握杆右侧连接有弧形杆，弧形杆右部顶端开有出水孔，出水孔内放置有塞子，弧形杆内开有腔体，腔体与出水孔相通，腔体内底部左侧开有通孔，腔体内底部右侧开有进水孔，腔体内底部左侧设有第二定滑轮，第二定滑轮位于通孔下方，腔体内顶部左侧设有第三定滑轮，第三定滑轮位于第二定滑轮下方，腔体左部设有密封圈，密封圈位于第三定滑轮下方，密封圈底部连接有第二弹簧，腔体内滑动式设有弧形活塞，弧形活塞位于密封圈右方，弧形活塞左侧与第二弹簧右端连接，弧形活塞下侧挡住进水孔，握杆左侧开有导向槽，导向槽内右壁连接有第一弹簧，导向槽内滑动式设有导向杆，导向杆右侧与第一弹簧左端连接，导向杆左侧设有卡块，卡块位于握杆左方，卡块底部右侧连接有拉线，握杆底部左侧设有第一定滑轮，拉线右端绕过第一定滑轮并穿过通孔，接着绕过第二定滑轮和第三定滑轮，再穿过密封圈，最终与弧形活塞左侧连接。

作为上述方案的改进，还包括有导套、支杆、螺纹杆、吸盘底座、卡板和橡胶凸起，握杆上滑动式设有导套，导套前侧下部铰接式设有支杆，支杆后侧上部开有凹槽，拉线左部位于凹槽中，支杆底部设有螺纹杆，吸盘底座顶部开有螺纹孔，螺纹孔与螺纹杆以螺纹的方式相连接，握杆左部前侧设有卡板，卡板位于导套右方，卡板底部中间位置开有第一卡槽，第一卡槽内前壁中部与内后壁中部均设有橡胶凸起。

作为上述方案的改进，还包括有L形杆和卡杆，握杆顶部左侧开有一字孔，一字孔与导向槽连通，导向杆顶部右侧设有卡杆，卡杆穿过一字孔，握杆顶部左侧转动式设有L形杆，L形杆左侧中部开有第二卡槽。

当需要对废水进行抽样时，人们用手握住握杆左部，将取样装置伸入废水中，当取样装置到达所需深度时，人们向左拉动卡块，卡块带动导向杆向左移动，第一弹簧随之被拉伸，卡块通过拉线带动弧形活塞向左移动，第二弹簧随之被压缩，弧形活塞向左移动不再挡住进水孔，并使腔体产生吸力，从而将腔体外的废水通过进水孔吸入到腔体中，当抽取到足够多的废水时，人们松开卡块，第一弹簧复位并通过导向杆带动卡块向右移动复位，第二弹簧复位带动弧形活塞向右移动复位，弧形活塞向右移动挡住进水孔，如此便可以隔绝其余水层的杂质，接着人们通过握杆将取样装置拉出，再拔出塞子，即可通过出水孔将抽取的废水倒出，倒出废水后，人们再将塞子放回出水孔内即可。

在抽样的过程中，人们可以将支杆向左转动90°，支杆不再被前后两方的橡胶凸起卡住，接着人们逆时针转动导套，导套带动支杆逆时针转动，当拉线左部位于凹槽中时，人们停止转动导套并将吸盘底座固定在地面上，接着人们将螺纹杆对准螺纹孔并顺时针转动支杆，支杆带动螺纹杆在螺纹孔中顺时针转动，螺纹杆顺时针转动使得螺纹杆向下移动，从而使得螺纹杆与螺纹孔连接，当握杆的高度合适时，人们停止转动支杆，此举可以使得人们在抽样过程中不用手持握杆，更加省力，接着人们向左或向右移动握杆，导套对握杆起导向作用，当导套右方的握杆长度合适时，人们停止移动握杆，此举可以根据需求调节取样装置的转动半径，接着人们顺时针转动握杆，即可令取样装置转入水中，取样完毕后，人们逆时针转动握杆，即可将取样装置转出水面，当人们需要手持握杆时，人们逆时针转动支杆，支杆带动螺纹杆逆时针转动，螺纹杆逆时针转动使得螺纹杆向上移动，当螺纹杆从螺纹孔中脱离时，人们停止转动支杆并顺时针转动导套复位，接着人们将支杆向右转动90°，使得支杆右部位于第一卡槽内，左右两方的橡胶凸起卡住支杆，最后人们将吸盘底座从地面上取下即可。

卡块向左移动通过导向杆带动卡杆向左移动，当卡杆移动到合适的位置时，人们一手拉住卡块，一手逆时针转动L形杆，当L形杆上的第二卡槽卡住卡杆时，人们停止转动L形杆并松开卡块，此举可以令人们在抽取废水的过程中不用一直用手拉住卡块，更加省力，当抽取到足够多的废水时，人们顺时针转动L形杆复位，第一弹簧复位并通过导向杆带动卡块和卡杆向右移动复位。

与现有技术相比，本发明具有如下优点：在使用本发明的过程中，人们可以通过握杆将取样装置伸入足够深的废水中，人们向左拉动卡块即可腔体外的废水通过进水孔被吸入到腔体中，抽样完毕后人们松开卡块，弧形活塞向右移动复位后挡住进水孔，如此便可以隔绝其余水层的杂质。

附图说明

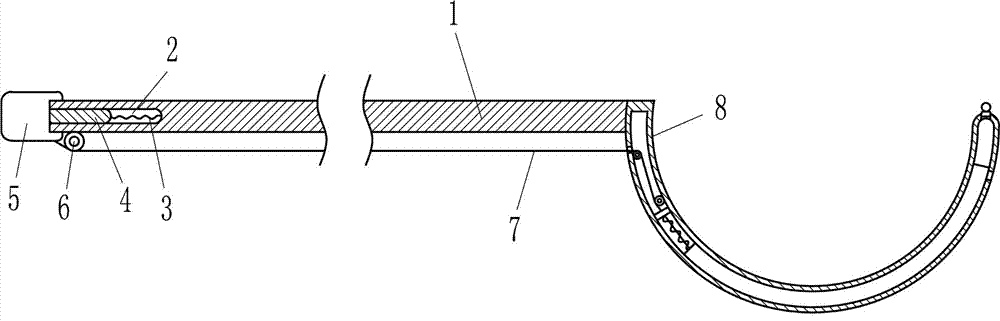

图1为本发明的主视结构示意图。

图2为本发明的第一种部分主视结构示意图。

图3为本发明的第二种部分主视结构示意图。

图4为本发明的部分左视结构示意图。

图5为本发明的部分俯视结构示意图。

附图标记中：1握杆，2导向槽，3第一弹簧，4导向杆，5卡块，6第一定滑轮，7拉线，8取样装置，81弧形杆，82腔体，83通孔，84第二定滑轮，85第三定滑轮，86密封圈，87第二弹簧，88弧形活塞，89出水孔，810塞子，811进水孔，9导套，10支杆，11凹槽，12螺纹杆，13螺纹孔，14吸盘底座，15卡板，16第一卡槽，17橡胶凸起，18L形杆，19一字孔，20卡杆，21第二卡槽。

具体实施方式

以下参照附图对本发明的实施方式进行说明。

实施例1

一种废水池内医疗废水抽样装置，如图1-5所示，包括有握杆1、第一弹簧3、导向杆4、卡块5、第一定滑轮6、拉线7和取样装置8，握杆1右侧设有取样装置8，取样装置8包括有弧形杆81、第二定滑轮84、第三定滑轮85、密封圈86、第二弹簧87、弧形活塞88和塞子810，握杆1右侧连接有弧形杆81，弧形杆81右部顶端开有出水孔89，出水孔89内放置有塞子810，弧形杆81内开有腔体82，腔体82与出水孔89相通，腔体82内底部左侧开有通孔83，腔体82内底部右侧开有进水孔811，腔体82内底部左侧设有第二定滑轮84，第二定滑轮84位于通孔83下方，腔体82内顶部左侧设有第三定滑轮85，第三定滑轮85位于第二定滑轮84下方，腔体82左部设有密封圈86，密封圈86位于第三定滑轮85下方，密封圈86底部连接有第二弹簧87，腔体82内滑动式设有弧形活塞88，弧形活塞88位于密封圈86右方，弧形活塞88左侧与第二弹簧87右端连接，弧形活塞88下侧挡住进水孔811，握杆1左侧开有导向槽2，导向槽2内右壁连接有第一弹簧3，导向槽2内滑动式设有导向杆4，导向杆4右侧与第一弹簧3左端连接，导向杆4左侧设有卡块5，卡块5位于握杆1左方，卡块5底部右侧连接有拉线7，握杆1底部左侧设有第一定滑轮6，拉线7右端绕过第一定滑轮6并穿过通孔83，接着绕过第二定滑轮84和第三定滑轮85，再穿过密封圈86，最终与弧形活塞88左侧连接。

实施例2

一种废水池内医疗废水抽样装置，如图1-5所示，包括有握杆1、第一弹簧3、导向杆4、卡块5、第一定滑轮6、拉线7和取样装置8，握杆1右侧设有取样装置8，取样装置8包括有弧形杆81、第二定滑轮84、第三定滑轮85、密封圈86、第二弹簧87、弧形活塞88和塞子810，握杆1右侧连接有弧形杆81，弧形杆81右部顶端开有出水孔89，出水孔89内放置有塞子810，弧形杆81内开有腔体82，腔体82与出水孔89相通，腔体82内底部左侧开有通孔83，腔体82内底部右侧开有进水孔811，腔体82内底部左侧设有第二定滑轮84，第二定滑轮84位于通孔83下方，腔体82内顶部左侧设有第三定滑轮85，第三定滑轮85位于第二定滑轮84下方，腔体82左部设有密封圈86，密封圈86位于第三定滑轮85下方，密封圈86底部连接有第二弹簧87，腔体82内滑动式设有弧形活塞88，弧形活塞88位于密封圈86右方，弧形活塞88左侧与第二弹簧87右端连接，弧形活塞88下侧挡住进水孔811，握杆1左侧开有导向槽2，导向槽2内右壁连接有第一弹簧3，导向槽2内滑动式设有导向杆4，导向杆4右侧与第一弹簧3左端连接，导向杆4左侧设有卡块5，卡块5位于握杆1左方，卡块5底部右侧连接有拉线7，握杆1底部左侧设有第一定滑轮6，拉线7右端绕过第一定滑轮6并穿过通孔83，接着绕过第二定滑轮84和第三定滑轮85，再穿过密封圈86，最终与弧形活塞88左侧连接。

还包括有导套9、支杆10、螺纹杆12、吸盘底座14、卡板15和橡胶凸起17，握杆1上滑动式设有导套9，导套9前侧下部铰接式设有支杆10，支杆10后侧上部开有凹槽11，拉线7左部位于凹槽11中，支杆10底部设有螺纹杆12，吸盘底座14顶部开有螺纹孔13，螺纹孔13与螺纹杆12以螺纹的方式相连接，握杆1左部前侧设有卡板15，卡板15位于导套9右方，卡板15底部中间位置开有第一卡槽16，第一卡槽16内前壁中部与内后壁中部均设有橡胶凸起17。

实施例3

一种废水池内医疗废水抽样装置，如图1-5所示，包括有握杆1、第一弹簧3、导向杆4、卡块5、第一定滑轮6、拉线7和取样装置8，握杆1右侧设有取样装置8，取样装置8包括有弧形杆81、第二定滑轮84、第三定滑轮85、密封圈86、第二弹簧87、弧形活塞88和塞子810，握杆1右侧连接有弧形杆81，弧形杆81右部顶端开有出水孔89，出水孔89内放置有塞子810，弧形杆81内开有腔体82，腔体82与出水孔89相通，腔体82内底部左侧开有通孔83，腔体82内底部右侧开有进水孔811，腔体82内底部左侧设有第二定滑轮84，第二定滑轮84位于通孔83下方，腔体82内顶部左侧设有第三定滑轮85，第三定滑轮85位于第二定滑轮84下方，腔体82左部设有密封圈86，密封圈86位于第三定滑轮85下方，密封圈86底部连接有第二弹簧87，腔体82内滑动式设有弧形活塞88，弧形活塞88位于密封圈86右方，弧形活塞88左侧与第二弹簧87右端连接，弧形活塞88下侧挡住进水孔811，握杆1左侧开有导向槽2，导向槽2内右壁连接有第一弹簧3，导向槽2内滑动式设有导向杆4，导向杆4右侧与第一弹簧3左端连接，导向杆4左侧设有卡块5，卡块5位于握杆1左方，卡块5底部右侧连接有拉线7，握杆1底部左侧设有第一定滑轮6，拉线7右端绕过第一定滑轮6并穿过通孔83，接着绕过第二定滑轮84和第三定滑轮85，再穿过密封圈86，最终与弧形活塞88左侧连接。

还包括有导套9、支杆10、螺纹杆12、吸盘底座14、卡板15和橡胶凸起17，握杆1上滑动式设有导套9，导套9前侧下部铰接式设有支杆10，支杆10后侧上部开有凹槽11，拉线7左部位于凹槽11中，支杆10底部设有螺纹杆12，吸盘底座14顶部开有螺纹孔13，螺纹孔13与螺纹杆12以螺纹的方式相连接，握杆1左部前侧设有卡板15，卡板15位于导套9右方，卡板15底部中间位置开有第一卡槽16，第一卡槽16内前壁中部与内后壁中部均设有橡胶凸起17。

还包括有L形杆18和卡杆20，握杆1顶部左侧开有一字孔19，一字孔19与导向槽2连通，导向杆4顶部右侧设有卡杆20，卡杆20穿过一字孔19，握杆1顶部左侧转动式设有L形杆18，L形杆18左侧中部开有第二卡槽21。

当需要对废水进行抽样时，人们用手握住握杆1左部，将取样装置8伸入废水中，当取样装置8到达所需深度时，人们向左拉动卡块5，卡块5带动导向杆4向左移动，第一弹簧3随之被拉伸，卡块5通过拉线7带动弧形活塞88向左移动，第二弹簧87随之被压缩，弧形活塞88向左移动不再挡住进水孔811，并使腔体82产生吸力，从而将腔体82外的废水通过进水孔811吸入到腔体82中，当抽取到足够多的废水时，人们松开卡块5，第一弹簧3复位并通过导向杆4带动卡块5向右移动复位，第二弹簧87复位带动弧形活塞88向右移动复位，弧形活塞88向右移动挡住进水孔811，如此便可以隔绝其余水层的杂质，接着人们通过握杆1将取样装置8拉出，再拔出塞子810，即可通过出水孔89将抽取的废水倒出，倒出废水后，人们再将塞子810放回出水孔89内即可。

在抽样的过程中，人们可以将支杆10向左转动90°，支杆10不再被前后两方的橡胶凸起17卡住，接着人们逆时针转动导套9，导套9带动支杆10逆时针转动，当拉线7左部位于凹槽11中时，人们停止转动导套9并将吸盘底座14固定在地面上，接着人们将螺纹杆12对准螺纹孔13并顺时针转动支杆10，支杆10带动螺纹杆12在螺纹孔13中顺时针转动，螺纹杆12顺时针转动使得螺纹杆12向下移动，从而使得螺纹杆12与螺纹孔13连接，当握杆1的高度合适时，人们停止转动支杆10，此举可以使得人们在抽样过程中不用手持握杆1，更加省力，接着人们向左或向右移动握杆1，导套9对握杆1起导向作用，当导套9右方的握杆1长度合适时，人们停止移动握杆1，此举可以根据需求调节取样装置8的转动半径，接着人们顺时针转动握杆1，即可令取样装置8转入水中，取样完毕后，人们逆时针转动握杆1，即可将取样装置8转出水面，当人们需要手持握杆1时，人们逆时针转动支杆10，支杆10带动螺纹杆12逆时针转动，螺纹杆12逆时针转动使得螺纹杆12向上移动，当螺纹杆12从螺纹孔13中脱离时，人们停止转动支杆10并顺时针转动导套9复位，接着人们将支杆10向右转动90°，使得支杆10右部位于第一卡槽16内，左右两方的橡胶凸起17卡住支杆10，最后人们将吸盘底座14从地面上取下即可。

卡块5向左移动通过导向杆4带动卡杆20向左移动，当卡杆20移动到合适的位置时，人们一手拉住卡块5，一手逆时针转动L形杆18，当L形杆18上的第二卡槽21卡住卡杆20时，人们停止转动L形杆18并松开卡块5，此举可以令人们在抽取废水的过程中不用一直用手拉住卡块5，更加省力，当抽取到足够多的废水时，人们顺时针转动L形杆18复位，第一弹簧3复位并通过导向杆4带动卡块5和卡杆20向右移动复位。

尽管参照上面实施例详细说明了本发明，但是通过本公开对于本领域技术人员显而易见的是，而在不脱离所述的权利要求限定的本发明的原理及精神范围的情况下，可对本发明做出各种变化或修改。因此，本公开实施例的详细描述仅用来解释，而不是用来限制本发明，而是由权利要求的内容限定保护的范围。
