技术领域

本发明属于食用油储存技术领域，尤其涉及一种可自动清理滤膜的食用油储罐呼吸阀。

背景技术

在食用油的储罐上一般都安装有呼吸阀，来对油罐内的压力进行调节平衡，为了保证食用油的油品质量，在呼吸阀上还要另外安装过滤装置，以避免呼吸阀在打开阀门进行压力调节时，外部环境中的杂质进入到储罐内，造成食用油的污染。

重力式呼吸阀的过滤装置一般安装在呼出阀的外侧和吸入阀的底部，长时间工作后，呼出阀外侧的过滤膜上容易粘附灰尘等杂质，造成滤膜堵塞，降低空气的流通效果，对呼出阀的调节效果造成不利影响，虽然呼出阀在调节工作时会向外吹出气流，将滤膜上的部分杂质吹掉，但是，呼出阀并不是一直都处于调节状态，当罐内外的压力长时间都保持稳定时，呼出阀外侧的滤膜就很容易因长时间静止在空气中而脏污堵塞，当滤膜堵塞严重时，将会影响到呼出阀的正常调节，罐内的压力无法及时排出，导致储罐膨胀，存在安全隐患，而市场大部分的呼吸阀并没有滤膜自动清理装置，都是通过人工进行定期清理，不仅清理麻烦，而且提高了人力成本，少部分可自动清理的呼吸阀也是采用的电动和气动装置，需要耗费电力能源进行驱动，不仅增加了使用成本，而且也存在着安全电路安全的问题。

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供可自动清理滤膜的食用油储罐呼吸阀，以期达到更具有更加实用价值性的目的。

发明内容

为了解决上述技术问题，本发明提供一种可自动清理滤膜的食用油储罐呼吸阀，以解决食用油储罐中，呼出阀外侧的滤膜容易被堵塞，存在安全隐患的问题。

本发明一种可自动清理滤膜的食用油储罐呼吸阀的目的与功效，由以下具体技术手段所达成：

一种可自动清理滤膜的食用油储罐呼吸阀，包括阀体，所述阀体的顶部活动安装有呼出阀盘，所述阀体的顶部且位于呼出阀盘的上方固定安装有遮雨罩，所述遮雨罩的底部固定连接有延伸至呼出阀盘下方的中心杆，所述呼出阀盘的底部固定连接有支撑环，所述支撑环上铺设有滤膜，所述呼出阀盘的内部且位于中心杆的外侧转动连接有转盘，所述呼出阀盘的内部且位于转盘的外侧转动连接有转套，所述呼出阀盘的内部且位于转套的外侧转动连接有均匀分布的刮板，所述阀体的顶部且位于呼出阀盘的外侧固定安装有滤网，所述阀体右段的底部活动安装有吸入阀盘，所述阀体的右段且位于吸入阀盘的下方固定安装有滤罩，所述阀体左段的底部固定连接有法兰。

进一步的，所述阀体通过法兰安装在食用油储罐上，所述呼出阀盘和吸入阀盘均通过导向柱安装在阀体上，所述阀体的顶部且位于呼出阀盘的外侧设置有摩擦环，起到密封作用，同时可将滤膜外侧的杂物刮下来，所述阀体的顶部设置有斜坡，方便刮下来的杂物滑落。

进一步的，所述中心杆与呼出阀盘位于同一垂直轴心线上，所述中心杆外侧的下段为螺纹段，所述转盘的内壁上开设有与中心杆对应的螺纹，当呼出阀盘沿着中心杆上下移动时，转盘会随之旋转。

进一步的，所述转盘的外壁上设置有齿牙，所述转套的内壁上设置有与转盘对应的内齿牙，所述转套的外壁上设置有与刮板对应的外齿牙。

进一步的，所述刮板包括外板，所述外板的内部活动插接有多个刮刀，且刮刀上安装有弹簧，所述刮刀的底部开设有斜坡，使得刮刀向下移动并与阀体接触时，会自动向内收缩，所述外板靠近转套的一侧设置有齿条，转套旋转时，通过齿条带动刮板旋转，所述刮板通过固定轴活动安装在呼出阀盘上。

进一步的，所述滤网上开设有大孔径的过滤孔，用来过滤大颗粒的杂物，同时大孔径的滤网不易被堵塞。

与现有技术相比，本发明具有如下有益效果：

1.通过在呼出阀盘的外侧设置滤网来过滤掉大颗粒的杂物，滤网上过滤孔的孔径较大，不易被堵塞，同时经过滤网的初步过滤，进一步降低了滤膜被堵塞的可能性，通过在呼出阀盘的下方设置滤膜来避免外部环境中的小颗粒杂物进入食用油储罐内部，当呼出阀盘上下移动进行压力调节时，呼出阀盘内的刮板旋转伸出，对滤膜进行刮刷，将滤膜上粘附的杂物自动清理掉，降低了滤膜被堵塞的可能性，提高了呼吸阀的安全性。

2.在呼出阀盘下移的过程中，阀体上的摩擦环会先对滤膜进行刮刷，使得滤膜外侧的杂物被不断向上挤压，然后刮刀旋转伸处对滤膜进行刮刷，将滤膜外侧上端聚集的杂物顶掉，通过将刮板设计为多个刮刀的组合形式，且每个刮刀的下方都设置有斜坡，当刮刀与阀体的顶端接触时，刮刀会依次被阀体挤压进去，下方的刮刀被阀体挤压进去时，上方的刮刀仍然在进行刮刷，因此，多段式的刮刀对滤膜的清理效果更彻底。

附图说明

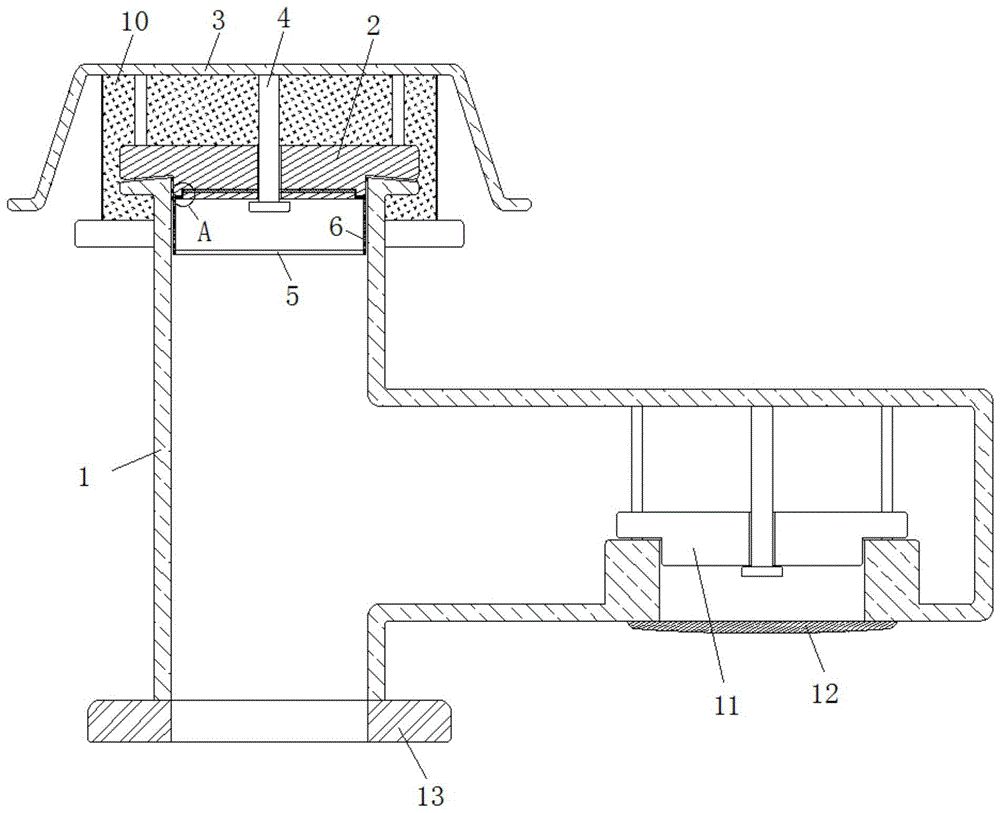

图1是本发明结构正面剖视图；

图2是本发明刮板与转套连接结构俯视剖视图；

图3是本发明图1中A部分放大图；

图4是本发明图2中B部分放大图；

图5是本发明刮板结构正面剖视图；

图6是本发明转套结构立体图；

图7是本发明刮板的另一种连接形式正面剖视图；

图8是本发明刮板的另一种连接形式俯视示意图。

图中：1-阀体，2-呼出阀盘，3-遮雨罩，4-中心杆，5-支撑环，6-滤膜，7-转盘，8-转套，9-刮板，901-外板，902-刮刀，903-弹簧，904-齿条，10-滤网，11-吸入阀盘，12-滤罩，13-法兰，14-转轴，15-齿轮。

具体实施方式

以下结合附图对本发明做进一步描述：

实施例一：

如附图1至附图6所示：

本发明提供一种可自动清理滤膜的食用油储罐呼吸阀，包括阀体1，阀体1的顶部活动安装有呼出阀盘2，阀体1的顶部且位于呼出阀盘2的上方固定安装有遮雨罩3，遮雨罩3的底部固定连接有延伸至呼出阀盘2下方的中心杆4，呼出阀盘2的底部固定连接有支撑环5，支撑环5上铺设有滤膜6，呼出阀盘2的内部且位于中心杆4的外侧转动连接有转盘7，呼出阀盘2的内部且位于转盘7的外侧转动连接有转套8，呼出阀盘2的内部且位于转套8的外侧转动连接有均匀分布的刮板9，阀体1的顶部且位于呼出阀盘2的外侧固定安装有滤网10，阀体1右段的底部活动安装有吸入阀盘11，阀体1的右段且位于吸入阀盘11的下方固定安装有滤罩12，阀体1左段的底部固定连接有法兰13。

其中，阀体1通过法兰13安装在食用油储罐上，呼出阀盘2和吸入阀盘11均通过导向柱安装在阀体1上，阀体1的顶部且位于呼出阀盘2的外侧设置有摩擦环，起到密封作用，同时可将滤膜6外侧的杂物刮下来，阀体1的顶部设置有斜坡，方便刮下来的杂物滑落。

其中，中心杆4的顶部通过焊接等方式固定安装在遮雨罩3上，中心杆4的底部设置有密封挡板，呼出阀盘2的内部开设有与中心杆4对应的通孔，中心杆4与呼出阀盘2位于同一垂直轴心线上，中心杆4外侧的下段为螺纹段，转盘7的内壁上开设有与中心杆4对应的螺纹，当呼出阀盘2沿着中心杆4上下移动时，转盘7会随之旋转。

其中，转盘7的外壁上设置有齿牙，转套8的内壁上设置有与转盘7对应的内齿牙，转套8的外壁上设置有与刮板9对应的外齿牙。

其中，刮板9包括外板901，外板901的内部活动插接有多个刮刀902，且刮刀902上安装有弹簧903，刮刀902的底部开设有斜坡，使得刮刀902向下移动并与阀体1接触时，会自动向内收缩，外板901靠近转套8的一侧设置有齿条904，转套8旋转时，通过齿条904带动刮板9旋转，刮板9通过固定轴活动安装在呼出阀盘2上。

其中，滤网10上开设有大孔径的过滤孔，用来过滤大颗粒的杂物，同时大孔径的滤网10不易被堵塞。

本实施例的具体使用方式与作用：

本发明中，通过滤网10将外部环境中的大颗粒杂物过滤掉，由于滤网10上过滤孔的孔径较大，因此，滤网10不易被堵塞，初始状态下，呼出阀盘2封闭住阀体1的顶端，刮板9位于呼出阀盘2的内部，当罐内压力较高时，呼出阀盘2和滤膜6在罐内的高压推动下向上移动，罐内的高压气流通过滤膜6向外流出，当呼出阀调节完压力后，呼出阀盘2和滤膜6开始下落，阀体1顶部的摩擦环先对滤膜6进行刮刷，将滤膜6上粘附的杂物刮掉，部分杂物被摩擦环挤压向上堆积，当呼出阀盘2下降至靠近阀体1的顶端时，转盘7与中心杆4上的螺纹段连接并旋转，转盘7通过转套8带动刮板9旋转，刮板9向外旋转伸出，对滤膜6进行刮刷，将膜6外侧顶部堆积的杂物顶掉，由于刮板9内安装有多段式刮刀902，即使由于呼出阀盘2的下降，刮板9在旋转的过程中与阀体1接触，下方的刮刀902被阀体1挤压进去，上方的刮刀902仍能继续刮刷滤膜6，可更彻底的清理掉滤膜6外侧上端堆积的杂物，清理效果更好。

实施例二：

如附图7-8所示：

根据实际情况，可对刮板9的连接结构进行改变，一组刮板9通过转轴14安装在阀体1内，转轴14均匀分布在转套8的外侧，刮板9固定安装在转轴14上，转轴14与阀体1的连接关系为转动连接，转轴14的外侧且位于刮板9的上方固定套接有齿轮15，齿轮15与转套8啮合连接，通过对中心柱4上的螺纹段和一组刮板9的数量进行设计，使得刮板9在初始状态和结束旋转时都位于呼出阀盘2的内部，因此，在呼出阀盘2下移时，旋转的转套8通过齿轮15和转轴14带动刮板9一直旋转，持续对滤膜6进行清理，进一步提升清理效果。

利用本发明所述技术方案，或本领域的技术人员在本发明技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本发明的保护范围。
