技术领域

本发明涉及消防设施技术领域，具体为一种基于负压保证出粉细的干粉灭火器。

背景技术

干粉灭火器是利用负压作动力，将筒内的干粉喷出灭火的，干粉是一种干燥的、易于流动的微细固体粉末，由能灭火的基料和防潮剂、流动促进剂、结块防止剂等添加剂组成，主要用于扑救石油、有机溶剂等易燃液体、可燃气体和电气设备的初起火灾，干粉灭火器按移动方式分为手提式、背负式和推车式三种。

目前，手提式干粉灭火器内的干粉，干粉在灌装到灭火罐的过程中，由于不是处于全程密封的状态，干粉可能会吸收空气中的水分，灌装到灭火罐内可能会产生结块，在后面需要用到灭火器的时候，可能会堵塞灭火器的喷孔，且如果干粉结成颗粒状的话，可能会无法有效的附着在燃烧物上，造成燃烧物无法完全隔绝氧气，从而导致灭火效果不理想。

发明内容

本发明为实现技术目的采用如下技术方案：一种基于负压保证出粉细的干粉灭火器，包括：灭火器本体，所述灭火器本体内部的下端固定安装有弧板，弧板的上表面搭接有研磨块，研磨块的内部固定安装有配重块，所述研磨块的上端固定安装有挡风板，所述灭火器本体内部的两侧固定安装有固定块，所述固定块的凹槽处固定安装有电磁铁，所述固定块的凹槽处活动安装有研磨板，研磨板的上表面固定安装有连接块，所述灭火器本体内部的上方固定安装有固定板。

进一步的，所述固定块与弧板的上表面共同围成了一个储粉腔。

进一步的，所述研磨块下端的弧度与弧板的弧度相适配，主要是为了更好的研磨。

进一步的，所述固定板为向下弯曲的板，且固定板位于连接块的上方。

进一步的，所述挡风板的直径大于储粉腔中部的直径。

进一步的，所述挡风板的上表面开设有通粉孔，主要是为了避免挡风板堵住储风腔的中上端，导致干粉出不去。

进一步的，两个所述固定块的上端开设有凹槽，且研磨板的宽度小于两个固定块之间凹槽的宽度，主要是让研磨好的干粉流出，研磨板由铁制成。

进一步的，所述电磁铁通过导线与灭火器本体内的内置电源电连接。

本发明具备以下有益效果：

1、该基于负压保证出粉细的干粉灭火器，通过弧板、研磨块、配重块与挡风板的配合使用，在灭火的时候，灭火器本体内的粉末被喷出的过程中，挡风板被气流带动向上运动，因此带动了研磨块与配重块的向上运动，当停止喷干粉的时候，灭火器本体内就不会有气流产生，因此没有动力带动挡风板向上运动，此时，研磨块与配重块就会落下来，砸在弧板的上表面，将弧板上表面的干粉中结的块给砸碎，保证了灭火器本体内的干粉不会有结块产生，避免了在后期的使用过程中，影响灭火的效果。

2、该基于负压保证出粉细的干粉灭火器，通过电磁铁、研磨板、连接块与固定板的配合使用，在灭火的时候，灭火器本体的气流带动了研磨板向上运动，此时研磨板离开了电磁铁，电磁铁形成通路，产生磁性，此时磁性大于气流对研磨板的力，所以，研磨板就会下落，落在电磁铁上，将研磨板与电磁铁之间接触的干粉被研磨，之后，研磨板在与电磁铁接触时，电路断裂，研磨板又上升，此时，通过研磨板流出的粉末会随着气流打在固定板上，由于上升的研磨板会带动连接块撞在固定板上，将打在固定板上的干粉再研磨，实现了双重研磨，避免了喷出了颗粒状的灭火器可能会堵塞灭火器的喷孔，同时避免了干粉成颗粒状，无法有效的附着在燃烧物上，使燃烧物无法完全隔绝氧气，从而导致灭火不理想的情况。

附图说明

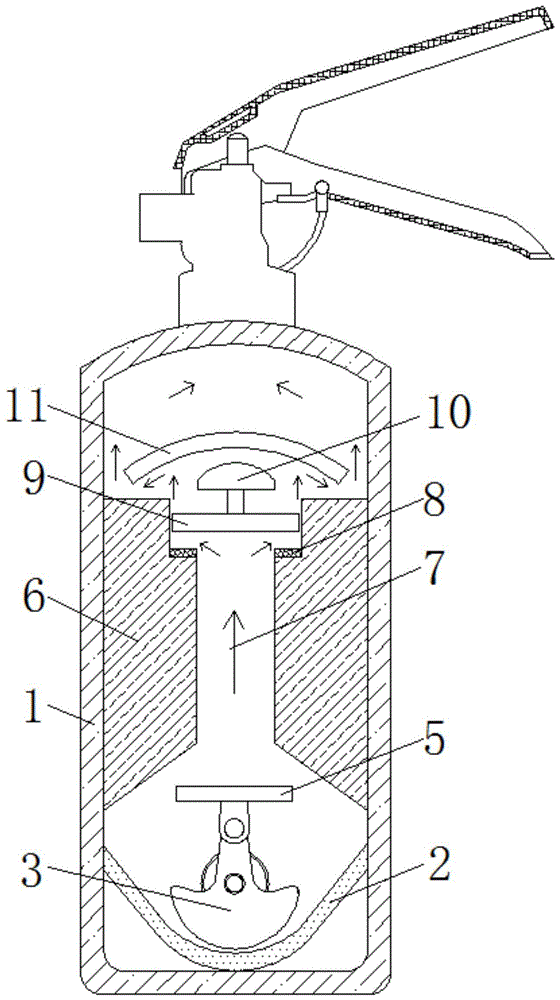

图1为本发明灭火器正面剖视结构示意图。

图2为本发明结构示意图。

图中：1灭火器本体、2弧板、3研磨块、4配重块、5挡风板、6固定块、7储粉腔、8电磁铁、9研磨板、10连接块、11固定板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种基于负压保证出粉细的干粉灭火器，包括：灭火器本体1，灭火器本体1内部的下端固定安装有弧板2，弧板2的上表面搭接有研磨块3，研磨块3下端的弧度与弧板2的弧度相适配，主要是为了更好的研磨，研磨块3的内部固定安装有配重块4，研磨块3的上端固定安装有挡风板5，挡风板5的上表面开设有通粉孔，主要是为了避免挡风板5堵住储风腔7的中上端，导致干粉出不去。

其中，通过弧板2、研磨块3、配重块4与挡风板5的配合使用，可以利用灭火器在灭火的时候，灭火器本体1内的粉末被喷出的时候，挡风板5被气流带动向上运动，因此带动了研磨块3与配重块4的向上运动，当停止喷干粉的时候，灭火器本体1内就不会有气流产生，因此没有动力带动挡风板5向上运动，此时，研磨块3与配重块4就会落下来，砸在弧板2的上表面，将弧板2上表面的干粉中结的块给砸碎，保证了灭火器本体1内的干粉不会有结块产生，避免了在后期的使用过程中，影响灭火的效果。

挡风板5的直径大于储粉腔7中部的直径，灭火器本体1内部的两侧固定安装有固定块6，两个固定块6的上端开设有凹槽，且研磨板9的宽度小于两个固定块6之间凹槽的宽度，主要是让研磨好的干粉流出，研磨板9由铁制成，固定块6与弧板2的上表面共同围成了一个储粉腔7，固定块6的凹槽处固定安装有电磁铁8，电磁铁8通过导线与灭火器本体1内的内置电源电连接，固定块6的凹槽处活动安装有研磨板9，研磨板9的上表面固定安装有连接块10，灭火器本体1内部的上方固定安装有固定板11，固定板11为向下弯曲的板，且固定板11位于连接块10的上方，其中，通过电磁铁8、研磨板9、连接块10与固定板11的配合使用，可以利用在灭火器本体1在灭火的时候，灭火器本体1的气流，带动了研磨板9向上运动，此时研磨板9离开了电磁铁8，电磁铁8形成通路，产生磁性，此时磁性大于气流对研磨板9的力，所以，研磨板9就会下落，落在电磁铁8上，将研磨板9与电磁铁8之间接触的干粉被研磨，之后，研磨板9在与电磁铁8接触时，电路断裂，研磨板9又上升，此时，通过研磨板9流出的粉末会随着气流打在固定板11上，之后，由于上升的研磨板9会带动连接块10撞在固定板11上，将打在固定板11上的干粉再研磨，保证了双重研磨，避免了喷出了颗粒状的灭火器可能会堵塞灭火器的喷孔，同时避免如果干粉成颗粒状的话，可能会无法有效的附着在燃烧物上，无法使燃烧物隔绝氧气，从而导致灭火不理想的情况。

在使用时，按动灭火器本体1上的把手，将内火器本体1内的干粉给喷压出来，此时，可以利用灭火器在灭火的时候，灭火器本体1内的粉末被喷出的时候，挡风板5被气流带动向上运动，因此带动了研磨块3与配重块4的向上运动，当停止喷干粉的时候，灭火器本体1内就不会有气流产生，因此没有动力带动挡风板5向上运动，此时，研磨块3与配重块4就会落下来，砸在弧板2的上表面，将弧板2上表面的干粉中结的块给砸碎，保证了灭火器本体1内的干粉不会有结块产生，与此同时，灭火器本体1在灭火的时候，灭火器本体1的气流，带动了研磨板9向上运动，此时研磨板9离开了电磁铁8，电磁铁8形成通路，产生磁性，此时磁性大于气流对研磨板9的力，所以，研磨板9就会下落，落在电磁铁8上，将研磨板9与电磁铁8之间接触的干粉被研磨，之后，研磨板9在与电磁铁8接触时，电路断裂，研磨板9又上升，此时，通过研磨板9流出的粉末会随着气流打在固定板11上，之后，由于上升的研磨板9会带动连接块10撞在固定板11上，将打在固定板11上的干粉再研磨，保证了双重研磨，避免了喷出了颗粒状的灭火器可能会堵塞灭火器的喷孔，同时避免了干粉成颗粒状，无法有效的附着在燃烧物上，使燃烧物无法完全隔绝氧气，从而导致灭火不理想的情况。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
