技术领域

本发明涉及消防技术领域，具体为一种便于装卸的消防水带用收卷装置。

背景技术

消防设备的种类有很多，消防水带是其中一种，消防水带一般是用来延长送水距离，将水送至距离火源较近的位置，便于快速的将火源扑灭。

目前的消防水带在使用完之后，消防员需要手工将水带收卷起来，而水带的质量较重，收卷水带是个体力活，而消防员在灭完火后都比较疲惫，导致收卷难度较大，并且冬天收卷水带时，水带上的水容易将消防员的手冻伤，着实让人心疼。

因此，我们提出了一种便于装卸的消防水带用收卷装置来解决以上的问题，通过防滑杆与绕杆的配合使用，将水带卡在防滑杆上，一只手转动手轮，另一只手握住握把，即可将水带缠绕在绕杆上，快捷方便，并且通过齿轮与转块的配合使用，顺时针(从左向右看)转动手轮时，绕杆与转杆卡接在一起，逆时针转动手轮并握住握把时，绕杆会与转杆不再卡接，向左拉动绕杆即可将绕杆拉出，便于取出收卷好的水带，有效提高收卷效率，收卷时，手不用碰触水带，有效保护消防员的安全。

发明内容

本发明为实现技术目的采用如下技术方案：一种便于装卸的消防水带用收卷装置，包括转杆，所述转杆的右侧固定连接有手轮，转杆的中部外侧转动连接有限位盘，转杆的内壁转动连接有转块，转块的右侧固定连接有与转杆的内壁固定连接的扭簧，转块的左侧开设有均匀分布的限位槽，转块的左侧插接有与限位槽相适配的连接杆，连接杆的左侧固定连接有固定块，固定块的内壁固定连接有弹簧一，弹簧一的内侧活动连接有与转杆的内壁活动连接的伸缩块，转块的中部插接有齿轮，齿轮的左侧固定连接有限位杆，限位杆的外侧固定连接有与转杆的外侧插接的绕杆，绕杆的顶部固定连接有防滑杆，限位杆的中部固定连接有卡盘，限位杆的外侧转动连接有握把，握把的内顶壁固定连接有弹簧二，弹簧二的底部固定连接有与卡盘的顶部卡接的卡块。

本发明具备以下有益效果：

1、该便于装卸的消防水带用收卷装置，通过转杆与绕杆的配合使用，缠绕水带时，水带对折后，弯折处套在限位杆上，再逆时针(从左往右看)转动手轮，手轮带动转杆以及绕杆转动，将水带缠绕在绕杆上，并且限位盘可以有效防止水带散开，从而达到了便于收卷水带的效果，减小了消防员的劳动量，保护了消防员的安全。

2、该便于装卸的消防水带用收卷装置，通过齿轮与卡块的配合使用，当转杆顺时针(从左往右看)转动时，由于齿轮与转块插接，并且伸缩块将限位杆卡接，使齿轮无法从转块的中部拔出，并且卡块与卡盘打滑，所以转杆可带动绕杆一起转动并缠绕水带，当转杆逆时针转动时，卡块与卡盘卡接，握把不能与限位杆转动，并且齿轮带动转块逆时针转动，转块通过连接杆将和固定块以及伸缩块收缩进转杆中，这时再向左侧拉动限位杆，即可将限位杆从转杆中拉出，使绕杆与转杆分离，从而达到了便于装卸的效果，便于将收卷好的水带从收卷装置上取出，提高收卷效率。

进一步，所述转杆的左侧开设有与限位杆相适配的插槽且转杆的材料为钢制材料，所述限位盘的形状为圆盘状且限位盘的材料为铝合金材料。

进一步，所述转块的中部开设有与齿轮相适配的齿槽且转块的内径大于对称两个对称伸缩块之间的最小距离，所述连接杆的数量为六个且连接杆的长度大于固定块到转块之间的距离。

进一步，所述固定块的数量为六个且固定块的中部开设有与伸缩块相适配的活动槽，所述弹簧一为压缩弹簧。

进一步，所述齿轮的直径与转块的内径相等且齿轮的材料为钢制材料，所述限位杆右侧的直径小于两个对称伸缩块之间的最小距离。

进一步，所述绕杆的内径与转杆的外径相等且绕杆的形状为方筒状，所述握把的内壁开设有与卡块相适配的转槽，所述弹簧二为压缩弹簧。

附图说明

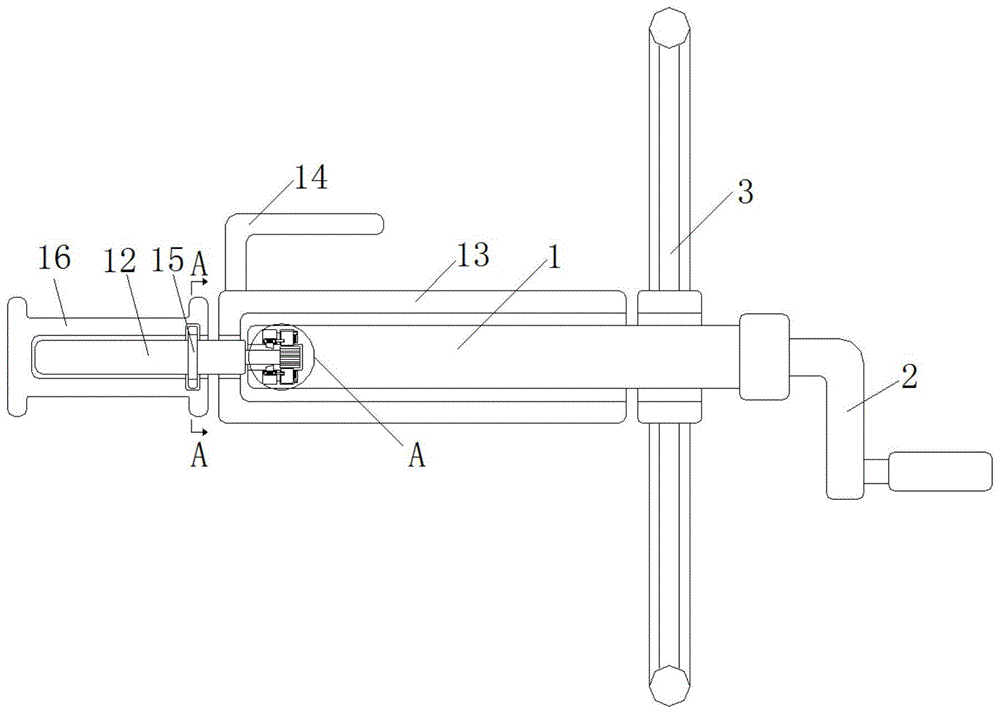

图1为本发明结构示意图；

图2为本发明卡盘结构示意图；

图3为本发明图1中A部局部放大结构示意图；

图4为本发明伸缩块结构示意图；

图5为本发明转块结构示意图；

图6为本发明扭簧结构示意图。

图中：1转杆、2手轮、3限位盘、4转块、5扭簧、6限位槽、7连接杆、8固定块、9弹簧一、10伸缩块、11齿轮、12限位杆、13绕杆、14防滑杆、15卡盘、16握把、17弹簧二、18卡块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，一种便于装卸的消防水带用收卷装置，包括转杆1，转杆1起到传动并带动绕杆13转动的作用，转杆1的左侧开设有与限位杆12相适配的插槽且转杆1的材料为钢制材料，所述限位盘3的形状为圆盘状且限位盘3的材料为铝合金材料，转杆1的右侧固定连接有手轮2，手轮2起到传动的作用，转杆1的中部外侧转动连接有限位盘3，限位盘3起到防止水带散开的作用，转杆1的内壁转动连接有转块4，转块4起到传动的作用，转块4的中部开设有与齿轮11相适配的齿槽且转块4的内径大于对称两个对称伸缩块10之间的最小距离，所述连接杆7的数量为六个且连接杆7的长度大于固定块8到转块4之间的距离。

转块4的右侧固定连接有与转杆1的内壁固定连接的扭簧5，扭簧5起到使转块4恢复至初始位置的作用，转块4的左侧开设有均匀分布的限位槽6，限位槽6起到限制连接杆7位置的作用，转块4的左侧插接有与限位槽6相适配的连接杆7，连接杆7的左侧固定连接有固定块8，固定块8起到连接伸缩块10的作用，固定块8的数量为六个且固定块8的中部开设有与伸缩块10相适配的活动槽，所述弹簧一9为压缩弹簧，固定块8的内壁固定连接有弹簧一9，弹簧一9起到回他的作用。

弹簧一9的内侧活动连接有与转杆1的内壁活动连接的伸缩块10，伸缩块10起到限制齿轮11位置的作用，转块4的中部插接有齿轮11，齿轮11的直径与转块4的内径相等且齿轮11的材料为钢制材料，所述限位杆12右侧的直径小于两个对称伸缩块10之间的最小距离，齿轮11的左侧固定连接有限位杆12，限位杆12起到带动绕杆13转动的作用，限位杆12的外侧固定连接有与转杆1的外侧插接的绕杆13，绕杆13的内径与转杆1的外径相等且绕杆13的形状为方筒状，所述握把16的内壁开设有与卡块18相适配的转槽，所述弹簧二17为压缩弹簧，绕杆13的顶部固定连接有防滑杆14，防滑杆14起到固定水带，便于缠绕的作用。

限位杆12的中部固定连接有卡盘15，卡盘15起到限制握把16转动，并便于限位杆12与转杆1脱离的作用，限位杆12的外侧转动连接有握把16，握把16起到便于施力的作用，握把16的内顶壁固定连接有弹簧二17，弹簧二17起到使卡块18回弹的作用，弹簧二17的底部固定连接有与卡盘15的顶部卡接的卡块18，卡块18起到限制卡盘15转动方向的作用。

工作原理：缠绕水带时，水带对折后，弯折处套在限位杆12上，再逆时针(从左往右看)转动手轮2，手轮2带动转杆1以及绕杆13转动，将水带缠绕在绕杆13上，并且限位盘3可以有效防止水带散开，当转杆1顺时针(从左往右看)转动时，由于齿轮11与转块4插接，并且伸缩块10将限位杆12卡接，使齿轮11无法从转块4的中部拔出，并且卡块18与卡盘15打滑，所以转杆1可带动绕杆13一起转动并缠绕水带，当转杆1逆时针转动时，卡块18与卡盘15卡接，握把16不能与限位杆12转动，并且齿轮11带动转块4逆时针转动，转块4通过连接杆7将和固定块8以及伸缩块10收缩进转杆1中，这时再向左侧拉动限位杆12，即可将限位杆12从转杆1中拉出，使绕杆13与转杆1分离，从而达到了便于装卸的效果，便于将收卷好的水带从收卷装置上取出，提高收卷效率。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
