技术领域

本实用新型涉及冲床设备技术领域，尤其涉及一种冲床用便于高度调节脚踏设备。

背景技术

冲床就是一种冲压式压力机。在国民生产中，冲压工艺由于比传统机械加工来说有节约材料和能源，效率高，对操作者技术要求不高及通过各种模具应用可以做出机械加工所无法达到的产品这些优点，因而它的用途越来越广泛，冲压生产主要是针对板材的，通过模具，能做出落料，冲孔，成型，拉深，修整，精冲，整形，铆接及挤压件等等，被广泛应用于各个领域，

在冲床的使用过程中，通过踩压踏板开关使运转的机器带动冲压机构对工作台上的工件进行加工，现有的大多冲床的踏板开关都是固定在冲床的下方，不具有高度调节的功能，在对一些工人的使用时造成极大的不便，并且现有的踏板开关踩踏时需要使用的较大的力才能触发冲床工作，在工作过程中造成极大的不便，故而提出一种冲床用便于高度调节脚踏设备来解决上述提到的问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种冲床用便于高度调节脚踏设备，使其踏板开关能够进行高度调节并且可以更加方便地触发开关。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种冲床用便于高度调节脚踏设备，包括底板，所述底板顶端的两侧均固定安装有支撑板，两个所述支撑板相远离一侧的底部均固定安装有电机架，两个所述支撑板的顶端固定安装有工作台，两个所述电机架的内部均固定安装有驱动电机，两个所述驱动电机的输出轴均固定安装有螺纹杆，所述工作台底端的两侧均开设于活动槽，两个所述螺纹杆的顶端均固定连接有活动安装在活动槽内部的活动块，两个所述支撑板的中部均竖向开设有活动孔，两个所述螺纹杆的中部均活动连接有螺纹套，两个所述螺纹套相对的一侧通过穿插在两个活动孔中的滑板固定连接，所述滑板的右侧活动套装有滑套，所述滑套的顶端活动设置有踏板开关，所述踏板开关通过固定装置放置在滑套的顶端。

优选的，所述踏板开关包括活动安装在滑套顶端的活动板，所述活动板的顶端固定安装有支撑座，所述支撑座的顶端通过连接轴活动安装有脚踏板，所述脚踏板底端的中部固定安装有支撑架，所述支撑架的内部固定安装有第一弹簧，所述支撑架顶端的中部且位于第一弹簧的内部固定安装有通电开关，所述第一弹簧的顶端固定安装有按压块，所述支撑架的外侧活动套装有第二弹簧，所述支撑架底端的中部固定安装有接触块，所述活动板的顶端且位于支撑座的内部固定安装有电磁线圈，所述活动板顶端的中部且位于电磁线圈的内部固定安装有触发器。

优选的，所述固定装置包括固定安装在滑套顶端四角的固定杆，所述滑套顶端前后两侧的两个固定杆的中部活动安装有压板，每个所述固定杆的顶部且位于压板的顶部活动套装有第三弹簧。

优选的，所述工作台顶端的中部固定安装有模具。

优选的，所述底板底端的四角均固定安装有防滑块。

本实用新型提出的一种冲床用便于高度调节脚踏设备，有益效果在于：通过设置有驱动电机带动螺纹杆可以使滑板上下移动，所以可以调节踏板开关的高度，并且安装有踏板开关的滑套可以在滑板上左右滑动，可以满足不同需求工人的使用，通过使用较小的力可以踩动踏板开关使机器触发，能够最大化地节省了工人的体力，并且极大地提高了开关触发的灵敏度。

附图说明

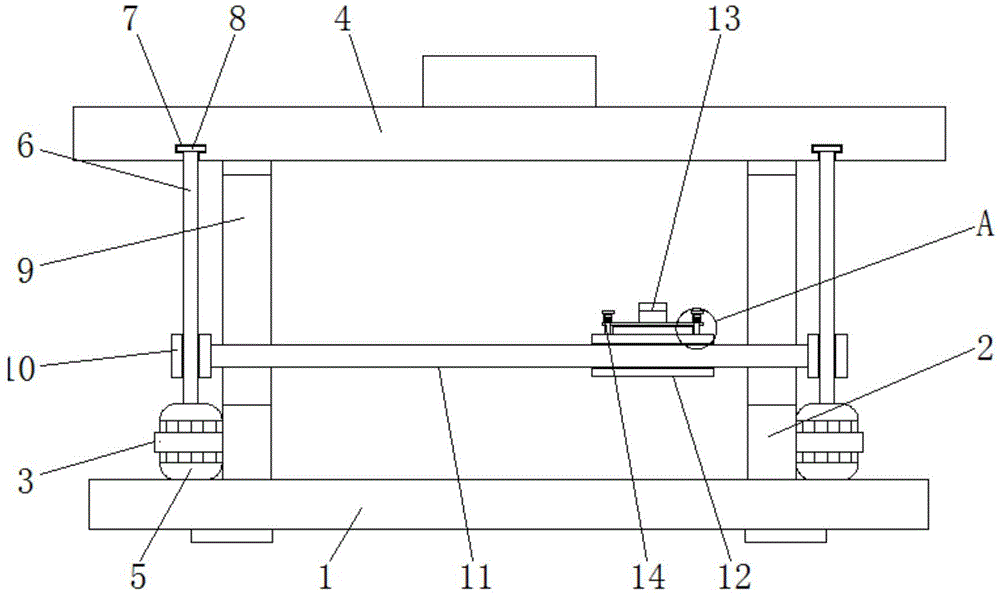

图1为本实用新型提出的一种冲床用便于高度调节脚踏设备结构示意图；

图2为本实用新型提出的一种冲床用便于高度调节脚踏设备踏板开关的结构示意图；

图3为本实用新型提出的一种冲床用便于高度调节脚踏设备图1中A处的放大结构示意图。

图中：底板1、支撑板2、电机架3、工作台4、驱动电机5、螺纹杆6、活动槽7、活动块8、活动孔9、螺纹套10、滑板11、滑套12、踏板开关13、固定装置14、固定杆141、压板142、第三弹簧143、活动板15、支撑座16、连接轴17、脚踏板18、支撑架19、第一弹簧20、按压块21、第二弹簧22、接触块23、电磁线圈24、触发器25。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种冲床用便于高度调节脚踏设备，包括底板1，底板1顶端的两侧均固定安装有支撑板2，两个支撑板2相远离一侧的底部均固定安装有电机架3，两个支撑板2的顶端固定安装有工作台4，工作台4顶端的中部固定安装有模具，底板1底端的四角均固定安装有防滑块，两个电机架3的内部均固定安装有驱动电机5，两个驱动电机5的输出轴均固定安装有螺纹杆6，工作台4底端的两侧均开设于活动槽7，两个螺纹杆6的顶端均固定连接有活动安装在活动槽7内部的活动块8，两个支撑板2的中部均竖向开设有活动孔9，两个螺纹杆6的中部均活动连接有螺纹套10，两个螺纹套10相对的一侧通过穿插在两个活动孔9中的滑板11固定连接，滑板11的右侧活动套装有滑套12，通过两个驱动电机5可以将滑板11上下运动，从而能够对踏板开关13的高度进行调节，通过移动滑套12在滑板11上活动，使其能够对踏板开关13进行左右的移动，使工人在使用时能够更加方便地对其进行操作。

滑套12的顶端活动设置有踏板开关13，踏板开关13包括活动安装在滑套12顶端的活动板15，活动板15的顶端固定安装有支撑座16，支撑座16的顶端通过连接轴17活动安装有脚踏板18，脚踏板18底端的中部固定安装有支撑架19，支撑架19的内部固定安装有第一弹簧20，支撑架19顶端的中部且位于第一弹簧20的内部固定安装有通电开关，第一弹簧20的顶端固定安装有按压块21，支撑架19的外侧活动套装有第二弹簧22，支撑架19底端的中部固定安装有接触块23，活动板15的顶端且位于支撑座16的内部固定安装有电磁线圈24，活动板15顶端的中部且位于电磁线圈24的内部固定安装有触发器25，踏板开关13可以对冲床作用使其能够通过人工的控制对工件进行冲压加工，通过对踏板开关13施加一个很小的力可以触发踏板开关13使其能够启动冲床，使冲床完成对工件的加工。

踏板开关13通过固定装置14放置在滑套12的顶端，固定装置14包括固定安装在滑套12顶端四角的固定杆141，滑套12顶端前后两侧的两个固定杆141的中部活动安装有压板142，每个固定杆141的顶部且位于压板142的顶部活动套装有第三弹簧143，固定装置14能够对踏板开关13进行固定，防止踏板13在工作过程中掉落造成工作失误从而引发严重的事故。

工作原理：在需要对踏板开关13进行高度调节时，同时启动两个驱动电机5使其同时转动，两个驱动电机5分别带动两个螺纹杆6同时转动，两个螺纹杆6转动使螺纹套10上下移动，滑板11随着螺纹套10的上下移动而移动到制定位置，通过推动滑套12使其在滑板11上滑动，调整滑套12的位置时踏板开关13到达指定位置，然后同时停止两个驱动电机5，从而使踏板开关13在指定位置固定，通过按压踏板开关13可以对冲床进行控制，在冲床的工作工程中，通过向下按压按压块21使其底端能够接触到通电开关，然后通电开关接通电磁线圈24的电流使其通电，通电线圈24通电使其内部产生电磁力，然后继续向下按压脚踏板18，在家踏板18下降到一定高度时，位于支撑架19低端的接触块23逐渐受到通电线圈24产生的电磁力的吸引而向下与其接触，从而接触块23向下接触到触发器25并使其通电，触发器25通电使冲床启动并向模具中工件进行冲击，从而完成一次对工件的冲压加工，在按压块21不在受到向下的力的压迫后，其受到第一弹簧20的作用而向上顶起，按压块21不在对通电开关进行压迫而使其恢复起始状态，通电线圈24内部没有电流通过而失去电磁力，从而脚踏板18受到第二弹簧22力的作用而向上运动直至到达起始位置，完成一次踏板开关13对冲床的启动工作。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
