技术领域

本实用新型涉及植绒布生产装置技术领域，尤其涉及一种植绒布自动收卷装置。

背景技术

植绒布具有立体感强、颜色鲜艳、手感柔和、华丽温馨、无毒无味等诸多优点，随着人们的生活水平的提高，植绒布也越来越受到人们的喜爱，而现在市场上植绒布是需远大于供。

在植绒布出厂前需要对其进行最后一道工序，就是收卷，由于在生产过程中的收卷简单粗暴，仅仅将植绒布收卷至收卷辊上，不能保证收卷的植绒布平整，若将未收卷平整的植绒布进行出厂，则经过长期的运输、堆积等会产生褶皱，且这种褶皱不易处理，不便于后期对植绒布的使用。

而现有的植绒布收卷装置仅仅利用人工重新将植绒布进行再次收卷，工作量大，浪费工作人员大量的时间与精力。

实用新型内容

基于上述问题，本实用新型目的在于提供一种便于操作，减轻工作人员工作量的能够自动收卷的植绒布收卷装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种植绒布自动收卷装置，包括底座，所述底座的上表面对称设有两块侧板，两块所述侧板的上端共同设有顶板，其中一个所述侧板上对称安装有两个第一安装板，两个所述第一安装板之间共同转动连接有放卷辊，另一个所述侧边上对称焊接有两个第二安装板，两个所述第二安装板之间共同转动连接有张紧辊，所述顶板的下表面对称安装有两个第三安装板，两个所述第三安装板之间共同安装有收卷辊，其中一个所述第三安装板的侧壁上安装有减速电机，所述减速电机的输出轴贯穿第三安装板并通过联轴器与收卷辊连接，所述放卷辊、张紧辊和收卷辊上共同套设有绒布。

优选地，所述底座的上表面从左到右依次安装有雾化器和水箱，且水箱与雾化器之间连接有连接管，所述水箱的侧壁上连通有进水管，所述雾化器上连通有U型管，两个所述侧板之间安装有安装座，所述安装座内开设有空腔，所述U型管贯穿其中一个侧板延伸至空腔内并安装有蒸汽主管，所述蒸汽主管上连通有多个蒸汽支管，且蒸汽支管贯穿安装座并向上延伸。

优选地，所述顶板的下表面安装有多个倾斜杆，多个所述倾斜杆的下端共同安装有风扇。

优选地，其中一个所述第一安装板固定连接在侧板的侧壁上，另一个所述第一安装板上设有第一T型块，所述侧板的侧壁上开设有第一T型槽，且第一T型块卡设在第一T型槽内。

优选地，其中一个所述第三安装板固定安装在顶板的下表面，另一个所述第三安装板的上端设有第二T型块，所述顶板的下表面开设有第二T型槽，且第二T型块卡设在第二T型槽内。

优选地，每个所述侧板的下端均设有基板，且基板通过多个锁紧螺钉安装在底座上。

与现有技术相比，本实用新型的优点在于：

本实用新型结构巧妙，利用张紧辊对绒布进行整平，同时利用雾化器产生的蒸汽对绒布进行熨烫，保证绒布收卷的平整，利用风扇加快绒布的风干速度同时降低绒布的稳定，保证绒布的平整。

附图说明

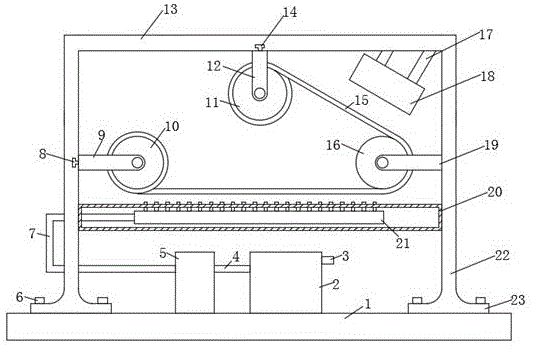

图1为本实用新型的结构示意图；

图2为本实用新型中侧板部分结构的直观图。

图中：1底座、2水箱、3进水管、4连接管、5雾化器、6锁紧螺钉、7U型管、8第一T型块、9第一安装板、10放卷辊、11收卷辊、12第三安装板、13顶板、14第二T型块、15绒布、16张紧辊、17倾斜杆、18风扇、19第二安装板、20安装座、21蒸汽主管、22侧板、23基板、24第二T型槽、25第一T型槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用的限制。

如图1至图2所示的一种植绒布自动收卷装置，包括底座1，底座1的上表面对称设有两块侧板22，两块侧板22的上端共同设有顶板13，其中一个侧板22上对称安装有两个第一安装板9，两个第一安装板9之间共同转动连接有放卷辊10，另一个侧边上对称焊接有两个第二安装板19，两个第二安装板19之间共同转动连接有张紧辊16，顶板13的下表面对称安装有两个第三安装板12，两个第三安装板12之间共同安装有收卷辊11，其中一个第三安装板12的侧壁上安装有减速电机，减速电机的输出轴贯穿第三安装板12并通过联轴器与收卷辊11连接，放卷辊10、张紧辊16和收卷辊11上共同套设有绒布15。

上述结构中，利用减速电机带动收卷辊11转动，则通过绒布15的摩擦力带动张紧辊16和放卷辊10转动，则能够将绒布15收卷至收卷辊11上，张紧辊16的设置将绒布15绷紧，能够保证绒布15的收卷平整，减速电机和联轴器的设置便于收卷辊11与减速电机输出轴之间的拆卸安装，便于收卷辊11收卷完成后的拆卸，和未收卷状态的安装，减速电机的能耗低,性能优越，振动小,噪音低,节能高，降速同时提高输出扭矩、降低负载惯量。

本实施例中，底座1的上表面从左到右依次安装有雾化器5和水箱2，且水箱2与雾化器5之间连接有连接管4，水箱2的侧壁上连通有进水管3，雾化器5上连通有U型管7，两个侧板22之间安装有安装座20，安装座20内开设有空腔，U型管7贯穿其中一个侧板22延伸至空腔内并安装有蒸汽主管21，蒸汽主管21上连通有多个蒸汽支管，且蒸汽支管贯穿安装座20并向上延伸。

采用上述结构，通过雾化器5雾化水箱2内的水，并通过雾化器5将雾化后的蒸汽通过U型管7、蒸汽主管21和蒸汽支管喷射在绒布15上，将原有放卷辊10上褶皱的绒布15熨平整，保证收卷至收卷辊11上绒布的平整。

本实施例中，顶板13的下表面安装有多个倾斜杆17，多个倾斜杆17的下端共同安装有风扇18。

采用上述结构，风扇18能够对绒布进行快速降温和风干，避免在进行蒸汽熨烫完成后绒布15不能通过自然的空气流动进行风干，加快绒布15风干速度。

本实施例中，其中一个第一安装板9固定连接在侧板22的侧壁上，另一个第一安装板9上设有第一T型块8，侧板22的侧壁上开设有第一T型槽25，且第一T型块8卡设在第一T型槽25内。

采用上述结构，便于放卷辊10的拆卸安装，在安装放卷辊10时，将放卷辊10的一端安装在固定的第一安装板9上，然后一手扶放卷辊10，另一个手将另一个第一安装板9上的第一T型块8卡设至第一T型槽25内，将另一个第一安装板9安装在放卷辊10的另一端即可，便于对放卷辊10的更换。

本实施例中，其中一个第三安装板12固定安装在顶板13的下表面，另一个第三安装板12的上端设有第二T型块14，顶板13的下表面开设有第二T型槽24，且第二T型块14卡设在第二T型槽24内。

采用上述结构，便于收卷辊11的拆卸安装，在安装收卷辊11时，将收卷辊11的一端安装在固定的第三安装板12上，然后一手扶收卷辊11，另一个手将另一个第三安装板12上的第二T型块14卡设至第二T型槽24内，将另一个第三安装板12安装在收卷辊11的另一端即可，便于对收卷辊11的更换。

本实施例中，每个侧板22的下端均设有基板23，且基板23通过多个锁紧螺钉6安装在底座1上。

采用上述结构，增大侧板22与底座1之间的接触面积，增强侧板22的稳定性。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
