本实用新型是2017年12月07日申请的专利号为2017216891039，专利名称为一种开门止回装置的分案申请。

技术领域

本实用新型涉及家具配件领域，特别涉及一种开门止回装置。

背景技术

从作用上可把门分为大门、进户门、室内门、防爆门、抗爆门、防火门等。在门板安装过程中常需要安装止回装置。因为在门板使用过程中当把门打开一定角度后需要其保持这个角度，并保持这个角度，以方便人们的通行。现有开门止回装置大多仅能把门板固定于墙体，不能够根据使用者需求控制开门角度；另外，现有开门止回装置大多结构复杂，且不方便安装，造成使用者使用成本的增加。

因此，发明一种开门止回装置来解决上述问题很有必要。

实用新型内容

本实用新型的目的在于提供一种开门止回装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种开门止回装置，包括门柱，所述门柱内部设有固定盘，所述固定盘内壁设有限位齿，所述固定盘内部设有套筒，所述套筒内部设有第一固定轴，所述第一固定轴与套筒之间设有固定架，所述第一固定轴顶部设有第二固定轴，所述第二固定轴底端设有承载板，所述承载板底部设有第一固定块，所述第一固定块底部设有固定螺钉，所述固定螺钉外壁设有第二固定块，所述第二固定块与第一固定块之间设有限位弹簧，所述第二固定块底部设有第一挡片，所述第一挡片一侧设有第二挡片，所述第一挡片和第二挡片与固定螺钉之间均设有连接环，所述固定螺钉底部设有锁紧螺母。

优选的，所述门柱内壁和固定盘外壁均设有螺纹，所述门柱和固定盘螺纹连接。

优选的，所述固定螺钉底端外壁和锁紧螺母内壁设有螺纹，所述固定螺钉和锁紧螺母螺纹连接。

优选的，所述第一固定块和第二固定块均与限位弹簧固定连接，所述第二固定块上设有限位孔，所述限位孔与固定螺钉相适配。

优选的，所述第一挡片和第二挡片均与连接环固定连接，所述连接环内部设有通孔，所述通孔与固定螺钉相适配。

优选的，所述第二固定轴和第一固定块均与承载板固定连接。

本实用新型的技术效果和优点：本实用新型通过设置固定盘、第一挡片和第二挡片，使用者通过第一固定轴和第二固定轴与门板连接，使用过程中推动门板时，经第一固定轴和第二固定轴带动第一挡片和第二挡片在固定盘内壁转动，待门板转动至适当角度后第一挡片和第二挡片与限位齿接触固定，限位弹簧带动第二固定块对连接环进行固定，较传统单个挡片能起到更佳的固定效果，从而达到方便控制开门角度的效果，通过设置固定盘、固定螺钉和锁紧螺母，使用者通过门柱和固定盘螺纹连接将门柱与固定盘固定，锁紧螺母可将固定螺钉与第一固定轴连接，降低使用者的组装时长和困难度，达到方便使用者使用的效果。

附图说明

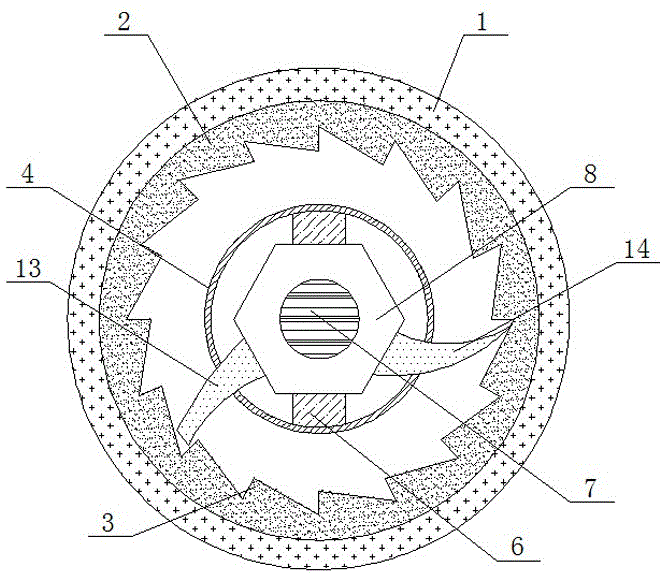

图1为本实用新型的整体结构示意图；

图2为本实用新型的固定螺钉结构示意图；

图3为本实用新型的固定盘结构示意图；

图中：1门柱、2固定盘、3限位齿、4套筒、5第一固定轴、6固定架、7第二固定轴、8承载板、9第一固定块、10固定螺钉、11第二固定块、12限位弹簧、13第一挡片、14第二挡片、15连接环、16锁紧螺母。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示的一种开门止回装置，包括门柱1，所述门柱1内部设有固定盘2，所述固定盘2内壁设有限位齿3，所述固定盘2内部设有套筒4，所述套筒4内部设有第一固定轴5，所述第一固定轴5与套筒4之间设有固定架6，所述第一固定轴5顶部设有第二固定轴7，所述第二固定轴7底端设有承载板8，所述承载板8底部设有第一固定块9，所述第一固定块9底部设有固定螺钉10，所述固定螺钉10外壁设有第二固定块11，所述第二固定块11与第一固定块9之间设有限位弹簧12，所述第二固定块11底部设有第一挡片13，所述第一挡片13一侧设有第二挡片14，所述第一挡片13和第二挡片14与固定螺钉10之间均设有连接环15，通过设置固定盘2、第一挡片13和第二挡片14，使用者通过第一固定轴5和第二固定轴7与门板连接，使用过程中推动门板时，经第一固定轴5和第二固定轴7带动第一挡片13和第二挡片14在固定盘2内壁转动，待门板转动至适当角度后第一挡片13和第二挡片14与限位齿3接触固定，限位弹簧12带动第二固定块11对连接环15进行固定，较传统单个挡片能起到更佳的固定效果，所述固定螺钉10底部设有锁紧螺母16。

所述门柱1内壁和固定盘2外壁均设有螺纹，所述门柱1和固定盘2螺纹连接，从而达到方便控制开门角度的效果，通过设置固定盘2、固定螺钉10和锁紧螺母16，使用者通过门柱1和固定盘2螺纹连接将门柱1与固定盘2固定，锁紧螺母16可将固定螺钉10与第一固定轴5连接，降低使用者的组装时长和困难度，达到方便使用者使用的效果，所述固定螺钉10底端外壁和锁紧螺母16内壁设有螺纹，所述固定螺钉10和锁紧螺母16螺纹连接，所述第一固定块9和第二固定块11均与限位弹簧12固定连接，所述第二固定块11上设有限位孔，所述限位孔与固定螺钉10相适配，所述第一挡片13和第二挡片14均与连接环15固定连接，所述连接环15内部设有通孔，所述通孔与固定螺钉10相适配，所述第二固定轴7和第一固定块9均与承载板8固定连接。

本实用工作原理：该开门止回装置使用时，使用者通过门柱1和固定盘2螺纹连接将门柱1与固定盘2固定，锁紧螺母16可将固定螺钉10与第一固定轴5连接，降低使用者的组装时长和困难度，使用者通过第一固定轴5和第二固定轴7与门板连接，使用过程中推动门板时，经第一固定轴5和第二固定轴7带动第一挡片13和第二挡片14在固定盘2内壁转动，待门板转动至适当角度后第一挡片13和第二挡片14与限位齿3接触固定，限位弹簧12带动第二固定块11对连接环15进行固定，较传统单个挡片能起到更佳的固定效果。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
