技术领域

本发明涉及纺织设备技术领域，具体为一种多角度纺织用集尘装置。

背景技术

纺织机械就是把天然纤维或化学纤维加工成为纺织品所需要的各种机械设备，广义的纺织机械还包括生产化学纤维的化工机械，纺织机械是纺织工业的生产手段和物质基础，其技术水平、质量和制造成本，直接关系到纺织工业的发展，生产化学纤维的机械虽然包括多种化工机械，现被认为是纺织机械的延伸，属广义的纺织机械，把棉、麻、丝、毛等不同的纤维加工成纺织品所需要的工序不尽相同，有的完全不同，所以需要的机器也各式各样，种类繁多，纺织机械通常按生产过程分类，计有：纺纱设备、织造设备、印染设备、整理设备、化学纤维抽丝设备、缫丝设备和无纺织布设备，纺纱设备又分为加工短纤维和加工长纤维两类，棉和棉型化纤属短纤维类，毛、麻、绢及其混纺化纤属长纤维类，两类纤维的加工工序不同，设备也不能通用，只不过某些机器的设计原理相近，即使同一类设备，机器的结构也相类似，但由于原料的性质和对织物的最终要求不同，一般也不能通用，纺织机械是纺织工业的生产手段和物质基础，它的技术水平、质量和制造成本，都直接关系到纺织工业的发展，在纺织工业的带动下，我国纺织机械制造行业实现了长足的发展，目前，我国纺织机械制造行业已成为门类齐全、满足纺织行业需求、具有自主研发创新能力的支柱产业。由于纺织机在作业时会扬起大量飘尘，而某些集尘装置只能只能从单一角度集尘除尘，并且极为细小的粉尘无法用滤板或滤网截留。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种多角度纺织用集尘装置，解决了现有的纺织机在作业时会扬起大量飘尘，而某些集尘装置只能只能从单一角度集尘除尘，并且极为细小的粉尘无法用滤板或滤网截留的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种多角度纺织用集尘装置，包括底座式回收箱，所述底座式回收箱的顶部连通有除尘筒，所述除尘筒中部的一侧设置有第一卡槽，所述第一卡槽的内部活动连接有细孔滤板，所述除尘筒的一侧设置有加湿降尘装置，所述除尘筒的顶端连通有除尘箱，所述除尘箱中部的一侧设置有第二卡槽，所述第二卡槽的内部活动连接有中孔滤板，所述除尘箱顶部的中间连通有吸尘直导管，所述除尘箱顶部的边缘均匀设置有吸尘管装置，所述除尘筒靠近底部的一侧连通有上斜管，所述上斜管的内部设置有除水滤板，所述上斜管的一端连通有导风管，所述导风管的一端设置有抽气电扇。

优选的，所述加湿降尘装置包括水箱，所述水箱的顶部连通有进水管，所述水箱靠近底部的一侧连通有水泵，所述水泵的顶部连通有导流管，所述导流管的一端贯穿除尘筒的筒壁，所述导流管位于除尘筒内部的一端设置有球形喷头。

优选的，所述吸尘管装置包括吸尘管，所述吸尘管中部的一侧设置有第三卡槽，所述第三卡槽的内部活动连接有粗孔滤板，所述吸尘管的顶端连通有导尘管，所述导尘管的一端连通有集尘口。

优选的，所述吸尘管与导尘管通过转环转动连接。

优选的，所述底座式回收箱的内部设置有过滤网，所述底座式回收箱的一侧连通有回流管，所述回流管的一端与水箱连通。

(三)有益效果

本发明提供了一种多角度纺织用集尘装置。具备以下有益效果：

(1)、该多角度纺织用集尘装置，通过除尘箱顶部的中间连通有吸尘直导管，除尘箱顶部的边缘均匀设置有吸尘管装置，吸尘管装置包括吸尘管，吸尘管中部的一侧设置有第三卡槽，第三卡槽的内部活动连接有粗孔滤板，吸尘管的顶端连通有导尘管，导尘管的一端连通有集尘口，吸尘管与导尘管通过转环转动连接，达到了多角度集尘的目的，优化了集尘效果。

(2)、该多角度纺织用集尘装置，通过除尘筒的一侧设置有加湿降尘装置，加湿降尘装置包括水箱，水箱的顶部连通有进水管，水箱靠近底部的一侧连通有水泵，水泵的顶部连通有导流管，导流管的一端贯穿除尘筒的筒壁，导流管位于除尘筒内部的一端设置有球形喷头，底座式回收箱的内部设置有过滤网，底座式回收箱的一侧连通有回流管，回流管的一端与水箱连通，达到了除去细小粉尘的目的，增强了装置集尘除尘的能力。

附图说明

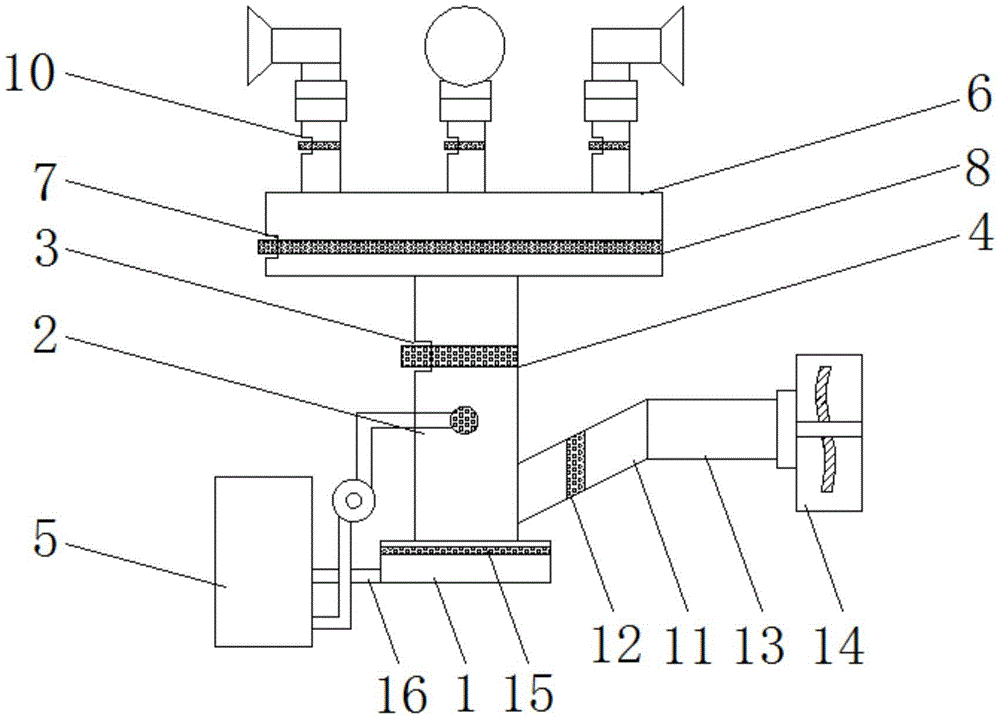

图1为本发明结构示意图；

图2为本发明加湿降尘装置的结构示意图；

图3为本发明吸尘管装置的结构示意图；

图4为本发明吸尘直导管的结构示意图。

图中：1底座式回收箱、2除尘筒、3第一卡槽、4细孔滤板、5加湿降尘装置、51水箱、52进水管、53水泵、54导流管、55球形喷头、6除尘箱、7第二卡槽、8中孔滤板、9吸尘直导管、10吸尘管装置、101吸尘管、102第三卡槽、103粗孔滤板、104导尘管、105集尘口、11上斜管、12除水滤板、13导风管、14抽气电扇、15过滤网、16回流管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种多角度纺织用集尘装置，包括底座式回收箱1，底座式回收箱1的顶部连通有除尘筒2，除尘筒2中部的一侧设置有第一卡槽3，第一卡槽3的内部活动连接有细孔滤板4，除尘筒2的一侧设置有加湿降尘装置5，除尘筒2的顶端连通有除尘箱6，除尘箱6中部的一侧设置有第二卡槽7，第二卡槽7的内部活动连接有中孔滤板8，除尘箱6顶部的中间连通有吸尘直导管9，除尘箱6顶部的边缘均匀设置有吸尘管装置10，除尘筒2靠近底部的一侧连通有上斜管11，上斜管11的内部设置有除水滤板12，除水滤板12避免水汽进入导风管13，上斜管11的一端连通有导风管13，导风管13的一端设置有抽气电扇14，底座式回收箱1的内部设置有过滤网15，过滤网15方便过滤粉尘沉降物，底座式回收箱1的一侧连通有回流管16，回流管16的一端与水箱51连通。

加湿降尘装置5包括水箱51，水箱51的顶部连通有进水管52，水箱51靠近底部的一侧连通有水泵53，水泵53的顶部连通有导流管54，导流管54的一端贯穿除尘筒2的筒壁，所述导流管54位于除尘筒2内部的一端设置有球形喷头55。

吸尘管装置10包括吸尘管101，吸尘管101中部的一侧设置有第三卡槽102，第三卡槽102的内部活动连接有粗孔滤板103，吸尘管101的顶端连通有导尘管104，导尘管104的一端连通有集尘口105，吸尘管101与导尘管104通过转环转动连接，转环方便调节集尘口105的角度。

使用时，启动抽气电扇14，粉尘气从集尘口105进入导尘管104，由粗孔滤板103进行初次过滤，初次过滤后的粉尘气进入除尘箱6，由中孔滤板8进行第二次过滤后，进入除尘筒2内，并由细孔滤板4进行第三次过滤，此时粉尘气中仅含有细小的粉尘颗粒，启动水泵53，从球形喷头55中喷出水雾，使细小的粉尘颗粒沉降至底座式回收箱1内，并且由过滤网15将沉降杂质分离出来即可。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
