技术领域

本实用新型涉及计算机技术领域，具体为一种便于收纳连接线的计算机键盘。

背景技术

随着信息产业的发展，计算机日益广泛使用，不管是笔记本还是台式电脑都离不开输入按键，现有的键盘部件较多，通常由键帽、弹性硅胶开关、剪刀脚、印刷电路薄膜、键盘底板组成。

现有的计算机键盘连接线不便于收纳，在携带过程中，都是将连接线随便绕在键盘表面，然后装在电脑包中，显得杂乱无章；而且现有的计算机键盘倾斜角度的调节都是固定的，不能根据使用者的习惯自由调节倾斜角度。

实用新型内容

本实用新型的目的在于提供了一种便于收纳连接线的计算机键盘，达到将连接线收纳起来，而且能够根据使用者的使用习惯，自由调节键盘的倾斜角度的目的。

为实现上述目的，本实用新型提供如下技术方案：一种便于收纳连接线的计算机键盘，包括键盘本体、四个凸起支撑条、两个凸起部、线头保护胶圈、连接线、调节机构、收卷机构与USB插头，四个所述凸起支撑条分别安装在键盘本体正面的四周，且四个凸起支撑条首尾相连排列成矩形，两个所述凸起部分别安装在键盘本体正面的左右两侧，所述线头保护胶圈安装在键盘本体顶部的中间位置，且线头保护胶圈包裹设置在连接线的外壁，所述调节机构设置在键盘本体的正面，所述收卷机构安装在键盘本体的正面，所述USB插头安装在连接线远离线头保护胶圈的一端。

所述调节机构包括折叠板、两个轴承、两个转杆、两个固定环圈、两个螺母、固定套筒、转轴、U型连接板与支撑板，两个所述轴承分别安装在两个凸起部的内腔，两个所述转杆相远离的一端与轴承连接，两个所述转杆远离轴承的一端均延伸至折叠板的内腔中，两个所述螺母分别安装在两个转杆远离轴承的一端，两个所述固定环圈分别安装在折叠板内腔左右两侧的底部，所述键盘本体的正面且位于两个凸起部之间设置有凹陷区，所述固定套筒连接在凹陷区内壁的顶部，所述转轴贯穿固定套筒，所述U型连接板安装在转轴的外表面，所述支撑板连接在U型连接板的底部，且U型连接板与支撑板均位于凹陷区内。

所述收卷机构包括两个固定杆、两个卷线轴、四个限位圈、四个卡箍与限位环，两个所述固定杆分别安装在键盘本体正面的左右两侧，两个所述卷线轴分别设置在两个固定杆上，且卷线轴与固定杆活动连接，四个所述限位圈平均分为两组，分别安装在固定杆的两端，四个所述卡箍分别安装在两个卷线轴外壁的顶部与底部，所述限位环安装在键盘本体的顶部，位于所述键盘本体顶部的凸起支撑条上开设有凹槽，且凹槽的槽宽等于连接线的直径。

优选的，两个所述凸起部相远离的一侧分别与凸起支撑条的内侧面相连接，且凸起部的厚度等于凸起支撑条的厚度。

优选的，所述连接线的一端与键盘本体的内腔电性连接，另一端与USB插头电性连接。

优选的，所述折叠板通过转杆与键盘本体活动连接，且固定环圈的内壁与转杆的外壁相接触。

优选的，所述折叠板的背面开设有五个卡槽，卡槽的纵向长度等于折叠板的纵向长度，且卡槽的槽宽等于支撑板的厚度。

优选的，所述连接线的安装有USB插头的一端分别环绕设置在两个卷线轴的外壁，且贯穿出收卷机构并位于键盘本体的外部。

优选的，所述折叠板与凸起支撑条位于同一水平面上。

本实用新型提供了一种便于收纳连接线的计算机键盘。具备以下有益效果：

(1)、本实用新型通过在键盘本体的正面设置收卷机构，利用卷线轴将连接线进行收卷，避免了在携带过程中，将连接线随便绕在键盘表面，然后装在电脑包中，显得杂乱无章的问题。

(2)、本实用新型通过在键盘本体的正面活动安装调节机构，通过折叠板与键盘本体呈现一定的夹角，用支撑板将键盘本体支撑并固定，达到倾斜键盘本体的目的，当然夹角是可以自由调节的，也就是键盘本体的倾斜角度可以自由调节，相较于传统键盘只利用支撑块进行固定夹角的倾斜而言，该键盘更加实用，能够根据使用者的习惯自由调节倾斜角度，使得使用者使用键盘时的舒适度大大增强。

附图说明

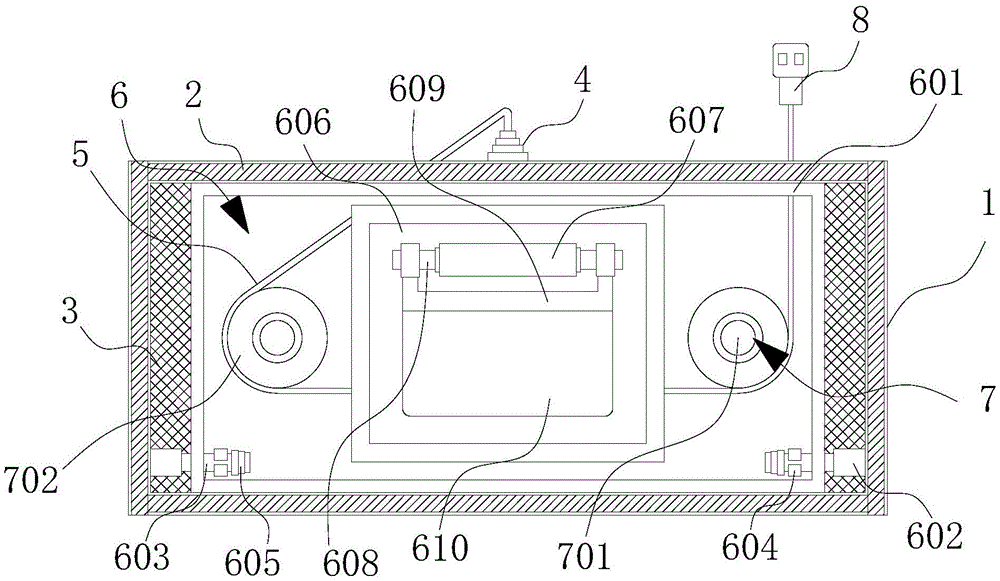

图1为本实用新型结构示意图；

图2为本实用新型右视图；

图3为本实用新型右视图的结构示意图；

图4为本实用新型卷线轴结构示意图。

图中：1键盘本体、2凸起支撑条、3凸起部、4线头保护胶圈、5连接线、6调节机构、601折叠板、602轴承、603转杆、604固定环圈、605螺母、606凹陷区、607固定套筒、608转轴、609U型连接板、610支撑板、611卡槽、7收卷机构、701固定杆、702卷线轴、703限位圈、704卡箍、705限位环、706凹槽、8USB插头。

具体实施方式

如图1-4所示，本实用新型提供一种技术方案：一种便于收纳连接线的计算机键盘，包括键盘本体1、四个凸起支撑条2、两个凸起部3、线头保护胶圈4、连接线5、调节机构6、收卷机构7与USB插头8，四个凸起支撑条2分别固定安装在键盘本体1正面的四周，且四个凸起支撑条2首尾相连排列成矩形，两个所述凸起部3分别安装在键盘本体1正面的左右两侧，线头保护胶圈4固定安装在键盘本体1顶部的中间位置，且线头保护胶圈4包裹设置在连接线5的外壁，调节机构6设置在键盘本体1的正面，收卷机构7固定安装在键盘本体1的正面，且位于调节机构6的左右两侧，USB插头8固定安装在连接线5远离线头保护胶圈4的一端。

调节机构6包括折叠板601、两个轴承602、两个转杆603、两个固定环圈604、两个螺母605、固定套筒607、转轴608、U型连接板609与支撑板610，两个轴承602分别固定安装在两个凸起部3的内腔，两个转杆603相远离的一端与轴承602活动连接，两个转杆603远离轴承602的一端均延伸至折叠板601的内腔中，两个螺母605分别固定安装在两个转杆603远离轴承602的一端，两个固定环圈604分别固定安装在折叠板601内腔左右两侧的底部，键盘本体1的正面且位于两个凸起部3之间设置有凹陷区606，固定套筒607粘接在凹陷区606内壁的顶部，转轴608贯穿固定套筒607，U型连接板609固定安装在转轴608的外表面，支撑板610固定连接在U型连接板609的底部，且U型连接板609与支撑板610均位于凹陷区606内。

收卷机构7包括两个固定杆701、两个卷线轴702、四个限位圈703、四个卡箍704与限位环705，两个固定杆701分别固定安装在键盘本体1正面的左右两侧，两个卷线轴702分别套设在两个固定杆701上，且卷线轴702与固定杆701活动连接，四个限位圈703平均分为两组，分别固定安装在固定杆701的两端，四个卡箍704分别固定安装在两个卷线轴702外壁的顶部与底部，限位环705固定安装在键盘本体1的顶部，位于键盘本体1顶部的凸起支撑条2上开设有凹槽706，且凹槽706的槽宽等于连接线的直径，两个凸起部3相远离的一侧分别与凸起支撑条2的内侧面相粘接，且凸起部3的厚度等于凸起支撑条2的厚度，连接线5的一端与键盘本体1的内腔电性连接，另一端与USB插头8电性连接，折叠板601通过转杆603与键盘本体1活动连接，且固定环圈604的内壁与转杆603的外壁相接触，折叠板601的背面开设有五个卡槽611，卡槽611的纵向长度等于折叠板601的纵向长度，且卡槽611的槽宽等于支撑板610的厚度，连接线5固定安装有USB插头8的一端分别环绕设置在两个卷线轴702的外壁，且贯穿出收卷机构7并位于键盘本体1的外部，折叠板601与凸起支撑条2位于同一水平面上。

在使用时，通过将连接线5安装有USB插头8的一端，伸入折叠板610的背面，分别缠绕在两个卷线轴702设置有的卡箍704上，达到收卷连接线5的目的，人工操作调节机构6，先将折叠板601由键盘本体1的正面掰出，在两个转杆603的连接下，折叠板601与键盘本体1呈现一定的夹角，接着将支撑板610由凹陷区606中掰出，然后将支撑板610的一端放置入卡槽611中，起到支撑键盘本体1的作用。

综上可得，本实用新型通过在键盘本体的正面设置收卷机构7，利用卷线轴702将连接线进行收卷，避免了在携带过程中，将连接线随便绕在键盘表面，然后装在电脑包中，显得杂乱无章的问题；本实用新型通过在键盘本体1的正面活动安装调节机构6，通过折叠板601与键盘本体1呈现一定的夹角，用支撑板610将键盘本体1支撑并固定，达到倾斜键盘本体1的目的，当然夹角是可以自由调节的，也就是键盘本体1的倾斜角度可以自由调节，相较于传统键盘只利用支撑块进行固定夹角的倾斜而言，该键盘更加实用，能够根据使用者的习惯自由调节倾斜角度，使得使用者使用键盘时的舒适度大大增强。
