技术领域

本实用新型涉及环保技术领域，具体为一种脱硫脱硝装置。

背景技术

随着国家对污染防治的日益重视，更多重工业企业开始进行脱硫脱硝设施的建设，脱硫脱硝技术也日益发展，目前脱硫脱硝技术主要有干法、湿发、生物法，而我国常用的是湿法脱硫脱硝技术。

湿法脱硫脱硝技术有石灰石石膏法和双氧水氧化还原法，这两种方法的原理相同，都是在吸收塔内安装喷淋管，喷淋管中的吸收液从喷淋孔中喷出与形成可回收的溶液，这其中就会带来一个问题，由于烟气中的灰尘长期烟气中的二氧化硫和氮氧化合物混合吸收，积累在喷淋孔，导致喷淋孔堵塞而难以清除，影响了脱硫脱硝的效率，针对此种情况，提出了一种脱硫脱硝装置。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种脱硫脱硝装置，具备自动清洗喷淋孔的优点，解决了现有脱硫脱硝装置中喷淋孔堵塞难以清除的问题。

(二)技术方案

为实现上述自动清洗喷淋孔的目的，本实用新型提供如下技术方案：一种脱硫脱硝装置，包括双氧水池，所述双氧水池的底部固定连接有第一反应器，所述第一反应器的内部固定连接有喷淋总管，所述喷淋总管的底部固定连接有喷淋分管，所述第一反应器的内部固定连接有固定杆，所述固定杆的前面滑动连接有驱动杆，所述驱动杆的下方开设有滑动槽，所述驱动杆的上方固定连接有插针，所述固定杆的前面固定连接有定位块，所述固定杆的内部转动连接有转轴，所述转轴的前面固定有齿轮，所述转轴的后面固定连接有风扇，所述第一反应器的左侧开设有进气口，所述第一反应器的右侧固定连接有烟气流通管，所述第一反应器的右下方固定连接有溶液流通管，所述溶液流通管的下方固定连接有第二反应器，所述第二反应器的下方固定连接有溶液回收池。

优选的，所述喷淋分管的下方都有插针，且位于喷淋孔的正下方，保证插针能够插入喷淋孔内，进行清理。

优选的，所述齿轮只有半边齿，保证了齿轮不会一直与驱动杆上的齿条啮合。

优选的，所述风扇与齿轮同轴连接，保证了风扇转动时能够带动齿轮一起转动。

优选的，所述定位块位于滑动槽的内部，定位块只起固定作用，不会移动。

优选的，所述驱动杆的侧面设置有与齿轮相啮合的齿牙。

优选的，所述定位块固定在固定杆上，保证定位块不会滑动。

(三)有益效果

与现有技术相比，本实用新型提供了一种脱硫脱硝装置，具备以下有益效果：

1、该脱硫脱硝装置，锅炉中的烟气进入反应器中时，通过鼓入的风吹动风扇转动，风扇和齿轮同轴，所以风扇转动带动齿轮转动，齿轮转动带动驱动杆滑动，进而带动插针滑动，插针插入喷淋孔，实现插针对喷淋孔的间断性清理，避免了喷淋孔的堵塞。

2、该脱硫脱硝装置，通过第一反应器实现双氧水对烟气的第一次吸收，得到可回收的溶液，通过第二反应器利用第一次反应后的溶液对烟气进行再次吸收，得到最终回收的溶液。

附图说明

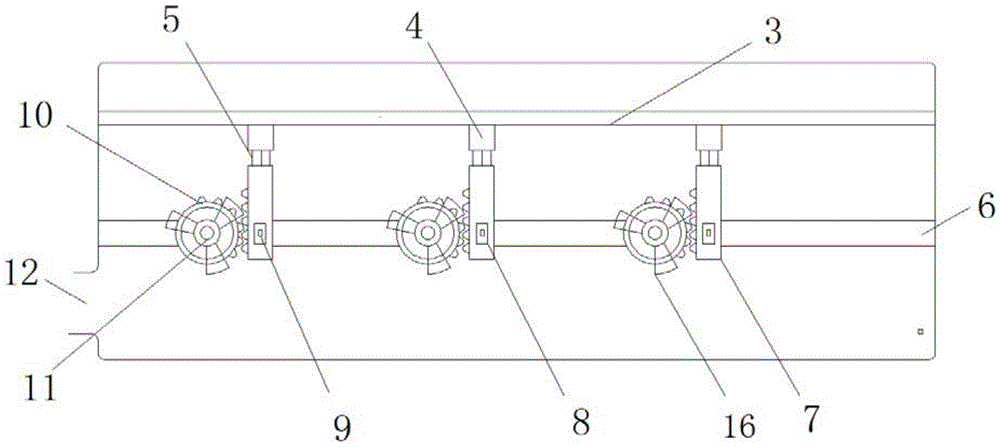

图1为本实用新型结构喷淋孔清理装置主视图；

图2为本实用新型结构整体结构示意图；

图3为本实用新型结构喷淋孔清理装置右视图。

图中：1双氧水池、2第一反应器、3喷淋总管、4喷淋分管、5插针、6固定杆、7驱动杆、8滑动槽、9定位块、10齿轮、11转轴、12进气口、13烟气流通管、14溶液流通管、15溶液回收池、16风扇、17第二反应器

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种脱硫脱硝装置，包括双氧水池1，双氧水池1的底部固定连接有第一反应器2，第一反应器2的内部固定连接有喷淋总管3，喷淋总管3的底部固定连接有喷淋分管4，喷淋分管4的下方都有插针5，且位于喷淋孔的正下方，保证插针5能够插入喷淋孔内，进行清理，第一反应器2的内部固定连接有固定杆6，定位块9固定在固定杆6上，保证定位块9不会滑动，固定杆6的前面滑动连接有驱动杆7，驱动杆7的侧面设置有与齿轮10相啮合的齿牙，驱动杆7的下方开设有滑动槽8，驱动杆7的上方固定连接有插针5，固定杆6的前面固定连接有定位块9，定位块9位于滑动槽8的内部，定位块9只起对驱动杆7的固定作用，不会移动，固定杆6的内部转动连接有转轴11，转轴11的前面固定有齿轮10，齿轮10只有半边齿，齿轮10不会一直与驱动杆7上的齿条啮合，保证了驱动杆7有滑动的可能性，转轴11的后面固定连接有风扇16，风扇16与齿轮10同轴连接，保证了风扇16转动时能够带动齿轮10一起转动，第一反应器2的左侧开设有进气口12，第一反应器2的右侧固定连接有烟气流通管13，第一反应器2的右下方固定连接有溶液流通管14，溶液流通管14的下方固定连接有第二反应器17，第二反应器17的下方固定连接有溶液回收池15。

工作原理:该脱硫脱硝装置，双氧水从双氧水池1中被泵入第一反应器2中，吸收烟气中的二氧化硫和氮氧化合物，紧接着反应后的溶液和没有充分反应的溶液流入第二反应器17中，进行对烟气第二次吸收，烟气在被二次吸收后排到空气中，溶液被回收利用，锅炉中的烟气进入第一反应器2中时，通过鼓入的风吹动风扇16转动，风扇16和齿轮10同轴连接，所以风扇16转动带动齿轮10逆时针转动，齿轮10有齿的一边接触到驱动杆7上的齿，带动驱动杆7向上滑动，进而带动插针5向上移动，插针5插入喷淋孔，齿轮继续逆时针转动，当齿轮10没有齿的一边转到右边时，不会接触到驱动杆7上的齿，不能带动驱动杆7滑动，所以驱动杆7在重力作用下向下移动，插针5拔出喷淋孔，这样就实现了插针5对喷淋孔的间断性清理，避免了喷淋孔的堵塞。

综上所述，该脱硫脱硝装置，锅炉中的烟气进入第一反应器2中时，通过鼓入的风吹动风扇16转动，风扇16和齿轮10同轴，所以风扇16转动带动齿轮10转动，齿轮10转动带动驱动杆7滑动，进而带动插针5滑动，插针5插入喷淋孔，实现插针5对喷淋孔的间断性清理，避免了喷淋孔的堵塞，通过第一反应器2实现双氧水对烟气的第一次吸收，得到可回收的溶液，通过第二反应器17利用第一次反应后的溶液对烟气进行再次吸收，得到最终回收的溶液，实现了回收溶液的初步利用，也对烟气进行了二次吸收。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
