技术领域

本实用新型涉及智能家居技术领域，具体为一种基于智能家居用工程箱。

背景技术

随着社会的发展，科技的进步，智能家居行业也随之大力发展。用于智能家居的工程箱在安装时也需要提高安装要求。工程箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭的金属柜中，构成低压配电的装置。正常运行时可借助手动或自动开关接通或分断电路。目前智能家居用工程箱内部空间小，安装的设备引线杂乱，当发生设备故障时，不利于检修，降低工作效率。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种基于智能家居用工程箱，解决了当发生设备故障时，不利于检修，降低工作效率的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种基于智能家居用工程箱，包括外箱和内箱，内箱位于外箱的内部，所述外箱的左右两侧内壁对称设置有固定座，所述内箱的左右两侧均设有横杆，横杆远离内箱的一端贯穿固定座并延伸至固定座的内部，固定座的内部且位于横杆的底部设置有弹性块，内箱内顶壁的左右两侧均焊接有支撑杆，支撑杆的底端与穿线块的顶部固定连接，穿线块上均设有穿线槽，内箱的左右两侧内壁均设有夹紧器，夹紧器包括固线座和限位座，所述固线座的一侧与内箱的内壁焊接，固线座的另一侧均设有固线槽，所述限位座的正面和背面均设有L型板，L型板的外侧设置有插销，插销贯穿L型板并与固线座插接，位于限位座的外侧设置有拧杆，拧杆的一端贯穿限位座并延伸至限位座的内部与轴承座活动连接，轴承座的一侧与夹板远离固线槽的一侧固定连接，外箱的正面通过合页铰接有箱门。

优选的，所述外箱内顶壁的左右两侧对称设置有连接座，所述内箱的顶部连接有滑轨座，滑轨座的正面和背面均设有沟槽，沟槽内部的左右两侧均穿插连接有滑杆，连接座与活动杆的一端铰接，活动杆的另一端延伸至滑轨座的内部与滑杆固定连接。

优选的，所述固线座靠近限位座的一侧且位于固线槽的前端和后端对称开设有卡槽，限位座靠近固线座的一侧且对应卡槽的位置设置有卡板，卡板延伸至卡槽的内部。

优选的，所述插销依次贯穿L型板和固线座并延伸至卡槽的内部与卡板卡接。

优选的，所述限位座内壁的前后两侧均设有滑槽，所述夹板的正面和背面均设有滑块，滑块沿着滑槽的内壁滑动。

优选的，所述固定座靠近内箱的一侧开设有与横杆相适配的杆槽。

优选的，所述夹板靠近固线座的一侧粘接有缓冲垫。

(三)有益效果

本实用新型提供了一种基于智能家居用工程箱。具备以下有益效果：

1、该基于智能家居用工程箱，通过设置的位于内箱内部的穿线块以及开设于其上的穿线槽，并通过设置的位于内箱左右两侧内壁的夹紧器，其包括固线座、限位座、固线槽、拧杆和夹板，通过将外部引线穿过夹紧器，使得位于固线槽内部，并将其贯穿穿线块，并通过拧杆带动夹板移动，使其对位于固线槽内部的引线进行夹紧，穿过穿线块的引线与设备进行连接，从而使得排线清晰，当设备发生故障时，利于检修，有效提高工作效率。

2、该基于智能家居用工程箱，通过设置的固定座以及位于固定座内部的弹性块，并通过设置的位于内箱左右两侧且延伸至固定座内部的横杆，同时通过设置的滑轨座以及一端与连接座铰接另一端与滑杆固定连接的活动杆，从而通过弹性块的弹性作用以及滑轨座的限位作用，便于提高内箱的抗震性。

附图说明

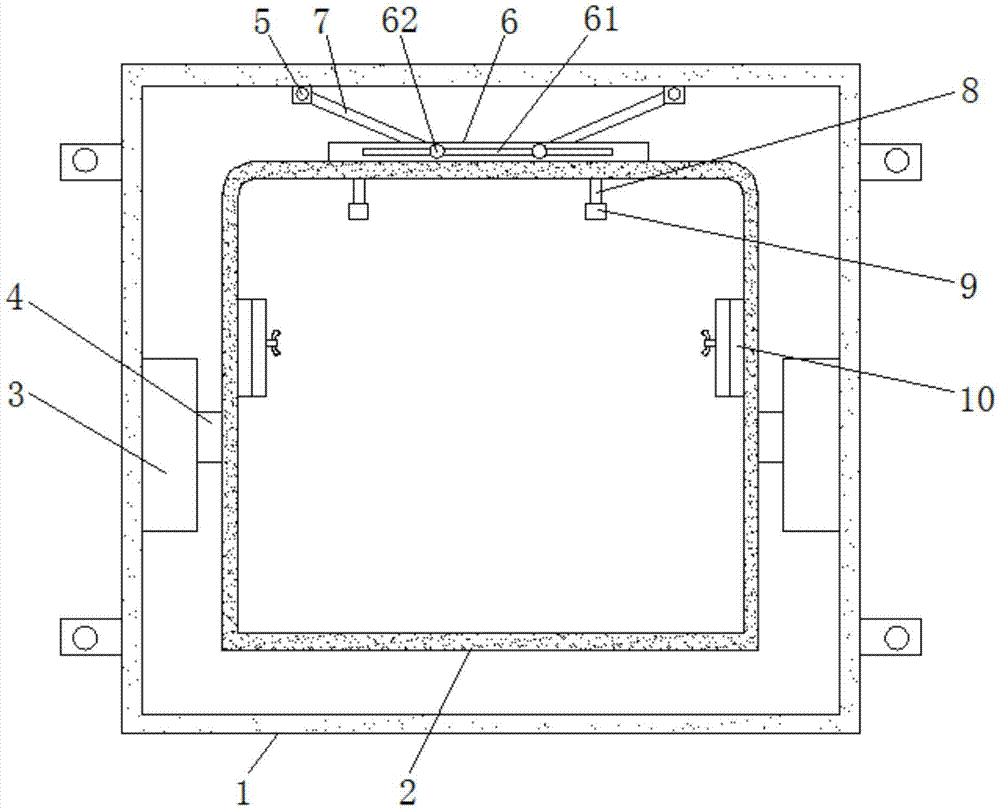

图1为本实用新型正视的结构剖面图；

图2为本实用新型固定座与横杆连接的结构剖视图；

图3为本实用新型穿线块的结构侧视图；

图4为本实用新型夹紧器侧视的结构俯视图；

图5为本实用新型结构正视图。

图中：1外箱、2内箱、3固定座、31弹性块、4横杆、5连接座、6滑轨座、61沟槽、62滑杆、7活动杆、8支撑杆、9穿线块、91穿线槽、10夹紧器、101固线座、1011卡槽、102限位座、1021卡板、103固线槽、104L型板、105插销、106拧杆、107轴承座、108夹板、11箱门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种基于智能家居用工程箱，如图1-5所示，包括外箱1和内箱2，内箱2位于外箱1的内部，外箱1和内箱2在底部都开设有引线孔，方便外部引线进入内箱2进行排线，外箱1的左右两侧内壁对称设置有固定座3，内箱2的左右两侧均设有横杆4，横杆4远离内箱2的一端贯穿固定座3并延伸至固定座3的内部，固定座3靠近内箱2的一侧开设有与横杆4相适配的杆槽，方便横杆4沿着杆槽动作，固定座3的内部且位于横杆4的底部设置有弹性块31，弹性块31设置为橡胶块，便于提高内箱2的抗震性，内箱2内顶壁的左右两侧均焊接有支撑杆8，支撑杆8的底端与穿线块9的顶部固定连接，穿线块9上均设有穿线槽91，内箱2的左右两侧内壁均设有夹紧器10，夹紧器10包括固线座101和限位座102，固线座101的一侧与内箱2的内壁焊接，固线座101的另一侧均设有固线槽103，限位座102的正面和背面均设有L型板104，L型板104的外侧设置有插销105，插销105贯穿L型板104并与固线座101插接，便于对限位座102进行固定，位于限位座102的外侧设置有拧杆106，拧杆106的一端贯穿限位座102并延伸至限位座102的内部与轴承座107活动连接，轴承座107的一侧与夹板108远离固线槽103的一侧固定连接，夹板108靠近固线座101的一侧粘接有缓冲垫，便于对引线进行保护，限位座102内壁的前后两侧均设有滑槽，夹板108的正面和背面均设有滑块，滑块沿着滑槽的内壁滑动，便于拧杆106带动夹板108移动时不易晃动，提高夹板108动作的稳定性，外箱1的正面通过合页铰接有箱门11。

外箱1内顶壁的左右两侧对称设置有连接座5，内箱2的顶部连接有滑轨座6，滑轨座6的正面和背面均设有沟槽61，沟槽61内部的左右两侧均穿插连接有滑杆62，连接座5与活动杆7的一端铰接，活动杆7的另一端延伸至滑轨座6的内部与滑杆62固定连接，当内箱2纵向动作时，通过活动杆7带动滑杆62沿着沟槽61滑动，提高纵向稳定性。

固线座101靠近限位座102的一侧且位于固线槽103的前端和后端对称开设有卡槽1011，限位座102靠近固线座101的一侧且对应卡槽1011的位置设置有卡板1021，卡板1021延伸至卡槽1011的内部，通过卡板1021与卡槽1011卡接，防止固线座101与限位座102发生相对位移。

插销105依次贯穿L型板104和固线座101并延伸至卡槽1011的内部与卡板1021卡接，有效提高限位座102的稳定性。

工作原理：工作时，将外部引线引入内箱2内部，穿过夹紧器10，使得位于固线槽103内部，并将其贯穿穿线块9，并通过拧杆106带动夹板108移动，使其对位于固线槽103内部的引线进行夹紧，穿过穿线块9的引线与设备进行连接。

综上所述，该基于智能家居用工程箱，通过设置的位于内箱2内部的穿线块9以及开设于其上的穿线槽91，并通过设置的位于内箱2左右两侧内壁的夹紧器10，其包括固线座101、限位座102、固线槽103、拧杆106和夹板108，通过将外部引线穿过夹紧器10，使得位于固线槽103内部，并将其贯穿穿线块9，并通过拧杆106带动夹板108移动，使其对位于固线槽103内部的引线进行夹紧，穿过穿线块9的引线与设备进行连接，从而使得排线清晰，当设备发生故障时，利于检修，有效提高工作效率。

其次，通过设置的固定座3以及位于固定座3内部的弹性块31，并通过设置的位于内箱2左右两侧且延伸至固定座3内部的横杆4，同时通过设置的滑轨座6以及一端与连接座5铰接另一端与滑杆62固定连接的活动杆7，从而通过弹性块31的弹性作用以及滑轨座6的限位作用，便于提高内箱2的抗震性。
