技术领域

本实用新型是一种抽油烟机的自动清洁装置，属于油烟机设备领域。

背景技术

抽油烟机又称吸油烟机，是一种净化厨房环境的厨房电器。它安装在厨房炉灶上方，能将炉灶燃烧的废物和烹饪过程中产生的对人体有害的油烟迅速抽走，排出室外，减少污染，净化空气，并有防毒、防爆的安全保障作用。

现有技术公开了申请号为：CN201610934980.1的一种抽油烟机机的自动清洁装置及包含该清洁装置的抽油烟机，包括抽油烟机底盘、箱体、排烟装置、风机和清洁装置，所述清洁装置包括储水容器、压力装置、控制器和喷洒装置，所述储水容器设置在抽油烟机底盘的侧壁上与所述抽油烟机底盘嵌合为一体结构，所述压力装置设置在所述抽油烟机底盘内或抽油烟机的箱体内通过所述储水容器底部设置的出水口与所述储水容器连接，所述喷洒装置设置在抽油烟机的箱体内；所述压力装置和喷洒装置通过管路连接。如此设计，一方面减小了自动清洁装置的占用空间，另一方面简化了抽油烟机的自动清洁装置的安装工艺，同时也提升了用户的体验效果，但是其不足之处在于设备无法自动清理油烟机内部贴合的油烟，需要人员定时清理，导致清理麻烦。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种抽油烟机的自动清洁装置，以解决设备无法自动清理油烟机内部贴合的油烟，需要人员定时清理，导致清理麻烦的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种抽油烟机的自动清洁装置，其结构包括自动清洁器、支撑隔板、处理器、滤口、照明灯、挡板、调节按钮，所述自动清洁器底端外壁与支撑隔板上端表面中央，固定连接，所述支撑隔板表面中部设有圆孔与调节按钮底端外壁采用过盈配合方式活动连接，所述调节按钮共设有多个，相距3-4cm，所述挡板左右两侧与支撑隔板表面边缘固定连接，所述挡板共设有两个，且两者相距20cm，处于同一水平面上，所述照明灯外壁与支撑隔板底端两侧嵌合，所述处理器上端表面边缘固定连接支撑隔板底端中部，所述滤口外壁与支撑隔板底部中央内壁嵌合；所述自动清洁器由封盖、传动器、传动板、滤网、接收口、排放口、清理板、传动齿纹、传动杆、动力接收口组成，所述封盖为中空式长方体结构，板壁厚度为3cm，所述动力接收口侧面外壁与封盖贯穿连接，所述传动器右侧与动力接收口嵌合，所述传动板上端表面边缘设有传动齿纹两者为一体化结构，所述传动齿纹共设有多个每者相距1cm，处于同一水平面上，所述清理板上端固定连接传动板底部中部，底端贴合滤网上端沿边，所述排放口设在封盖右侧内壁。

进一步地，所述自动清洁器底端外壁与支撑隔板上端中央固定连接。

进一步地，所述支撑隔板为长方体结构，板壁厚度为4-5cm。

进一步地，所述支撑隔板表面中部设有圆孔与调节按钮采用过盈配合方式活动连接。

进一步地，所述挡板为长方体结构，板壁厚度为2-3cm。

进一步地，所述挡板共设有两个，且两者处于同一水平面上。

有益效果

本实用新型一种抽油烟机的自动清洁装置，设有自动清洁器，首先通过封盖对设备进行支撑，通过动力接收口接收动力，传动器将动力进行传动，传动到传动杆，传动杆底端与传动板上端固定连接，传动板与传动齿纹外壁啮合传动，使清理板左右平扫，对滤网表面进行清理，将油垢排放到排放口排放出去，使人员方便清理。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

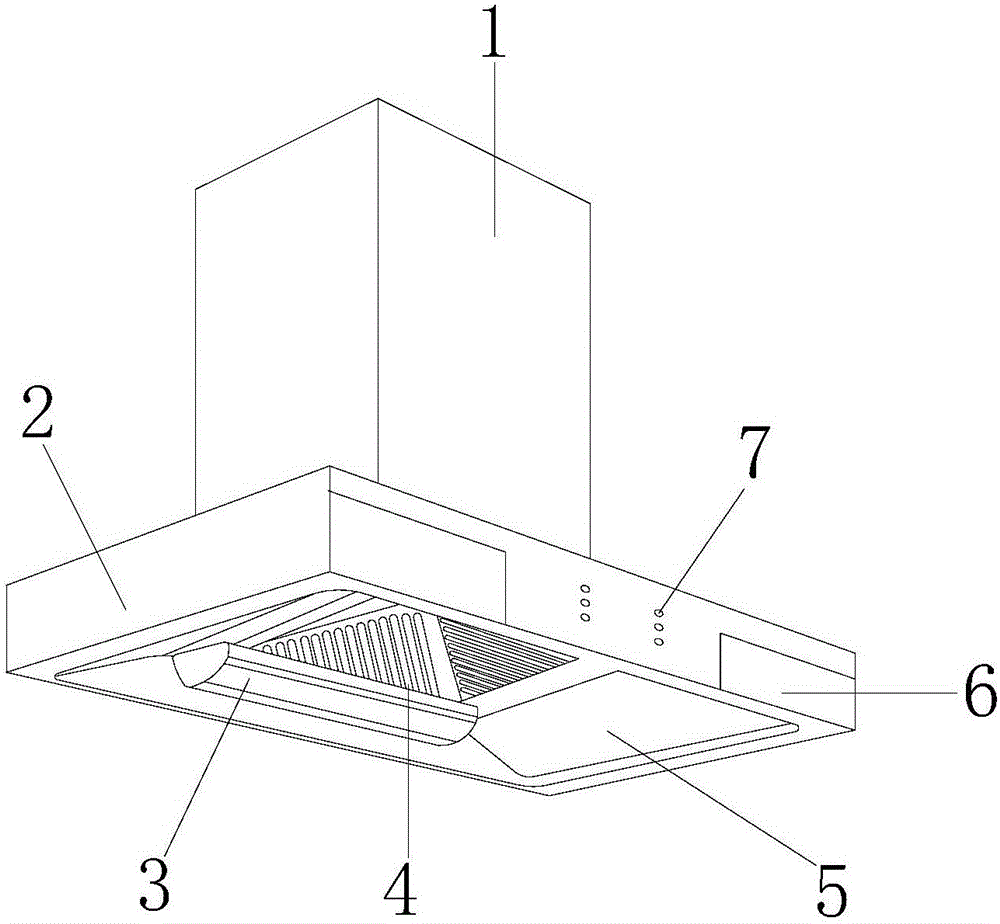

图1为本实用新型一种抽油烟机的自动清洁装置的结构示意图；

图2为本实用新型的自动清洁器剖面结构示意图。

图中：自动清洁器-1、封盖-101、传动器-102、传动板-103、滤网-104、接收口-105、排放口-106、清理板-107、传动齿纹-108、传动杆-109、动力接收口-110、支撑隔板-2、处理器-3、滤口-4、照明灯-5、挡板-6、调节按钮-7。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种抽油烟机的自动清洁装置，其结构包括自动清洁器1、支撑隔板2、处理器3、滤口4、照明灯5、挡板6、调节按钮7，所述自动清洁器1底端外壁与支撑隔板2上端表面中央，固定连接，所述支撑隔板2表面中部设有圆孔与调节按钮7底端外壁采用过盈配合方式活动连接，所述调节按钮7共设有多个，相距3-4cm，所述挡板6左右两侧与支撑隔板2表面边缘固定连接，所述挡板6共设有两个，且两者相距20cm，处于同一水平面上，所述照明灯5外壁与支撑隔板2底端两侧嵌合，所述处理器3上端表面边缘固定连接支撑隔板2底端中部，所述滤口4外壁与支撑隔板2底部中央内壁嵌合；所述自动清洁器1由封盖101、传动器102、传动板103、滤网104、接收口105、排放口106、清理板107、传动齿纹108、传动杆109、动力接收口110组成，所述封盖101为中空式长方体结构，板壁厚度为3cm，所述动力接收口110侧面外壁与封盖101贯穿连接，所述传动器102右侧与动力接收口110嵌合，所述传动板103上端表面边缘设有传动齿纹108两者为一体化结构，所述传动齿纹108共设有多个每者相距1cm，处于同一水平面上，所述清理板107上端固定连接传动板103底部中部，底端贴合滤网104上端沿边，所述排放口106设在封盖101右侧内壁，所述自动清洁器1底端外壁与支撑隔板2上端中央固定连接，所述支撑隔板2为长方体结构，板壁厚度为4-5cm，所述支撑隔板2表面中部设有圆孔与调节按钮7采用过盈配合方式活动连接，所述挡板6为长方体结构，板壁厚度为2-3cm，所述挡板6共设有两个，且两者处于同一水平面上。

本专利所说的滤网104简称滤网，是由不同网目的金属丝网加工而成，其作用是过滤熔融料流和增加料流阻力，借以滤去机械杂质和提高混炼或塑化的效果。

在进行使用时，首先通过支撑隔板2对设备进行支撑阻隔，由滤口4将烟气吸收，自动清洁器1对油烟进行处理，通过调节按钮7对自动清洁器1调节，由自动清洁器1内设的封盖101对设备进行支撑，通过动力接收口110接收动力，传动器102将动力进行传动，传动到传动杆109，传动杆109底端与传动板103上端固定连接，传动板103与传动齿纹108外壁啮合传动，使清理板107左右平扫，对滤网104表面进行清理，将油垢排放到排放口106排放出去，使人员方便清理。

本实用新型解决的问题是设备无法自动清理油烟机内部贴合的油烟，需要人员定时清理，导致清理麻烦，本实用新型通过上述部件的互相组合，设有自动清洁器，首先通过封盖对设备进行支撑，通过动力接收口接收动力，传动器将动力进行传动，传动到传动杆，传动杆底端与传动板上端固定连接，传动板与传动齿纹外壁啮合传动，使清理板左右平扫，对滤网表面进行清理，将油垢排放到排放口排放出去，使人员方便清理，具体如下所述:

所述封盖101为中空式长方体结构，板壁厚度为3cm，所述动力接收口110侧面外壁与封盖101贯穿连接，所述传动器102右侧与动力接收口110嵌合，所述传动板103上端表面边缘设有传动齿纹108两者为一体化结构，所述传动齿纹108共设有多个每者相距1cm，处于同一水平面上，所述清理板107上端固定连接传动板103底部中部，底端贴合滤网104上端沿边，所述排放口106设在封盖101右侧内壁。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
