技术领域

本实用新型涉及磁带防尘技术领域，具体为一种英语听力教学用磁带防尘存放装置。

背景技术

在中小学的英语学习中，为了解决学生们的“哑巴英语”模式，老师们会经常给学生们上英语听力课，英语听力的播放都依赖与录音机和磁带，若是磁带的带面粘上灰尘，在播放磁带时会使播放出来的声音变调，影响学生的收听效果。

实用新型内容

本实用新型的目的在于提供一种英语听力教学用磁带防尘存放装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种英语听力教学用磁带防尘存放装置，包括防尘箱，所述防尘箱的前侧面上部固定连接有锁止箱，所述防尘箱的上表面后侧铰接有上盖，所述上盖的下表面前侧固定连接有连接块；

所述锁止箱的上表面中部开设有第一通孔，所述锁止箱的内腔左右侧面均固定连接有固定盖，两个所述固定盖的内侧面均开设有第二通孔，两个所述第二通孔的内环面均垂直固定连接有固定杆，两个所述固定杆的表面固定连接有回传发条的一端，两个所述回转发条的表面转动套接有转盘，且转盘的内环面与回转发条的另一端固定连接，两个所述转盘的内侧面均开设有凹槽，两个所述转盘的外环面均一体成型有齿条，所述锁止箱的内腔左右侧面中部均固定连接有固定筒，两个所述固定筒的内环面外侧均固定插接有固定环，两个所述固定环的内环面均滑动插接有滑杆，两个所述滑杆的外侧端均贯穿锁止箱的内腔左右侧面延伸至外部，两个所述滑杆的表面内侧端均固定套接有限位环，两个所述滑杆的表面均套接有弹簧，且弹簧的左右两端分别与同侧的固定环和限位环紧密贴合，两个所述滑杆的内侧面均固定连接有三角块，且三角块的与转盘相卡接。

优选的，所述连接块的横截面为菱形。

优选的，所述锁止箱的内腔底面固定连接有海绵垫。

与现有技术相比，本实用新型的有益效果是：通过给防尘箱加装锁止箱和连接块，实现了上盖可以更加严密盖住的效果，达到了避免灰尘进入防尘箱损坏磁带的目的，通过给锁止箱加装转盘、滑杆和三角块，实现了向外侧拉动滑杆后可将上盖弹起的效果，达到了打开上盖更加方便的目的。

附图说明

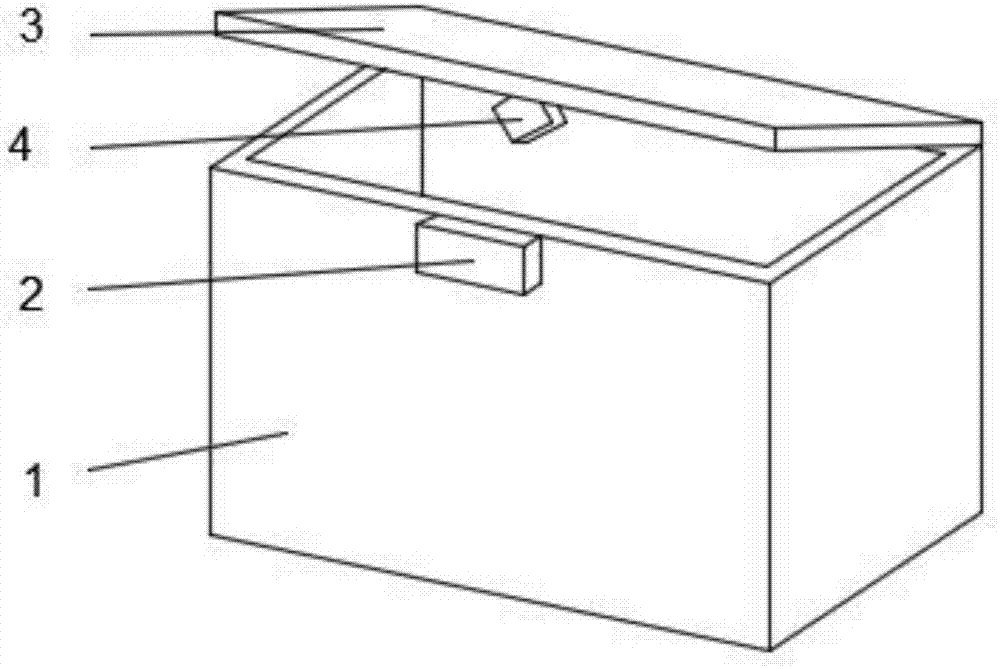

图1为本实用新型结构示意图；

图2为锁止箱结构示意图。

图中：1防尘箱、2锁止箱、201第一通孔、202固定盖、203第二通孔、204固定杆、205回转发条、206转盘、207凹槽、208齿条、209固定筒、210固定环、211滑杆、212限位环、213弹簧、214三角块、215把手、216海绵垫、3上盖、4连接块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种英语听力教学用磁带防尘存放装置，包括防尘箱1，防尘箱1的前侧面上部固定连接有锁止箱2，防尘箱1的上表面后侧铰接有上盖3，上盖3的下表面前侧固定连接有连接块4；

锁止箱2的上表面中部开设有第一通孔201，锁止箱2的内腔左右侧面均固定连接有固定盖202，两个固定盖202的内侧面均开设有第二通孔203，两个第二通孔203的内环面均垂直固定连接有固定杆204，两个固定杆204的表面固定连接有回传发条205的一端，两个回转发条205的表面转动套接有转盘206，且转盘206的内环面与回转发条205的另一端固定连接，两个转盘206的内侧面均开设有凹槽207，两个转盘206的外环面均一体成型有齿条208，锁止箱2的内腔左右侧面中部均固定连接有固定筒209，两个固定筒209的内环面外侧均固定插接有固定环210，两个固定环210的内环面均滑动插接有滑杆211，两个滑杆211的外侧端均贯穿锁止箱2的内腔左右侧面延伸至外部，两个滑杆211的表面内侧端均固定套接有限位环212，两个滑杆211的表面均套接有弹簧213，且弹簧213的左右两端分别与同侧的固定环210和限位环212紧密贴合，两个滑杆211的内侧面均固定连接有三角块214，且三角块214的与转盘206相卡接，通过给防尘箱1加装锁止箱2和连接块4，实现了上盖3可以更加严密盖住的效果，达到了避免灰尘进入防尘箱1损坏磁带的目的，通过给锁止箱2加装转盘206、滑杆211和三角块214，实现了向外侧拉动滑杆211后可将上盖3弹起的效果，达到了打开上盖3更加方便的目的。

具体而言，为了使转盘206上的凹槽207可以将连接块4锁止或弹出，连接块4的横截面为菱形。

具体而言，由于锁止箱2的高度大于连接块4的长度，为了使连接块4插进锁止箱2后不会发生松动的情况，锁止箱2的内腔底面固定连接有海绵垫216。

工作原理：本实用新型为一种英语听力教学用磁带防尘存放装置，使用时，将磁带放进防尘箱1内，盖上上盖3，连接块4通过第一通孔201插进锁止箱2内，连接块4的下侧两斜面与转盘206的凹槽207的两斜面接触，使转盘206转动，使凹槽207的斜面转动为竖直面，凹槽207的竖直面倾斜卡住连接块4的上侧两斜面，同时转盘206压缩回转发条205，齿条208箱外侧顶三角块214，将转盘206卡住，达到将上盖3锁止的效果，若是想从防尘箱1内取出磁带，双手向外侧拉动把手215，把手215带动滑杆211向外侧移动，使滑杆211通过限位环212压缩弹簧213，使滑杆211带动三角块214脱离齿条208，回转发条205由于自身弹性带动转盘206回转复位，将连接块4向上弹出，连接块4带动上盖3弹起，以便于使用者掀开上盖3取出磁带。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
