技术领域

本实用新型是一种基于配重块刷头反复作用的室内吸蚊灯蚊子分离装置，属于灭蚊灯配件设备领域。

背景技术

在夏天的时候是蚊子喜欢出没，并且频繁活动的季节，被叮咬到会很影响人们的睡眠质量，所以一般都会在卧室安装吸蚊灯，室内吸蚊灯是利用蚊子趋光性进行吸引飞入，进而通过设置高压电极管放电，使蚊子接触被电死的一种灭蚊装置，可以减少蚊子给人们带来的干扰，但现有技术有以下弊端：

1、由于蚊子飞入与高压电极管瞬间接触，产生的高压电往往会让蚊子粘在电极管外壁上，因而在关闭电源的时候，对于这些蚊子躯体的处理时，就需要用尘刷沿着一根根管壁，人工反复刷下使其掉落，操作麻烦且浪费时间；

2、设备需要定期对其附着的蚊子进行清理，否则附着的蚊子会影响设备荧光灯的照明强度，并且导致装置灭蚊效果下降。

实用新型内容

本实用新型目的是提供一种基于配重块刷头反复作用的室内吸蚊灯蚊子分离装置，以解决现有的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种基于配重块刷头反复作用的室内吸蚊灯蚊子分离装置，其结构包括：分离拉伸主体、蚊子收集筒、滑块装置、吸蚊灯主体、开关装置、上盖安装体，所述上盖安装体上端面中侧设有开关装置，与开关装置螺纹连接，所述上盖安装体下方设有吸蚊灯主体且与吸蚊灯主体扣接，所述吸蚊灯主体下方设有分离拉伸主体且与分离拉伸主体过渡配合，所述分离拉伸主体安装于蚊子收集筒上方且与蚊子收集筒活动连接，所述蚊子收集筒前侧内嵌设有滑块装置，与滑块装置间隙配合，所述分离拉伸主体包括刷头分离装置、衔接槽、滑槽、承载连接板、收集漏斗，所述滑槽安装于滑块装置内侧且与滑块装置间隙配合，所述滑块装置上方设有承载连接板且与承载连接板锁接，所述承载连接板上方设有衔接槽且与衔接槽垂直连接，所述衔接槽之间设有收集漏斗，所述衔接槽上端设有刷头分离装置且与刷头分离装置扣接，所述刷头分离装置外侧设有高压电极管，与高压电极管间隙配合，所述吸蚊灯主体包括高压电极管、荧光灯管，所述荧光灯管安装于吸蚊灯主体下方中侧且与吸蚊灯主体螺纹连接，所述高压电极管安装于吸蚊灯主体下方，围绕荧光灯管外侧圆周形排列，所述高压电极管与吸蚊灯主体电连接。

作为优选，所述刷头分离装置包括弹簧缓冲板、绝缘拉线、滚轮带动装置、连接器、配重刷头装置、配合弹簧块装置，所述配合弹簧块装置安装于连接器下方且与连接器通过绝缘拉线扣接，所述配合弹簧块装置安装于承载连接板上方且与承载连接板焊接，所述连接器安装于高压电极管内部且与高压电极管过盈配合，所述连接器上方通过滚轮带动装置、绝缘拉线与配重刷头装置扣接，所述配重刷头装置下方设有弹簧缓冲板且与弹簧缓冲板过渡配合。

作为优选，所述滚轮带动装置包括第一滚轮组、第二滚轮组、第三滚轮组，所述第一滚轮组安装于连接器上方，所述连接器通过绝缘拉线沿着第一滚轮组、第二滚轮组、第三滚轮组与配重刷头装置扣接。

作为优选，所述配重刷头装置包括分离软毛刷头、连接块、配重块，所述分离软毛刷头安装于高压电极管外侧且与高压电极管间隙配合，所述分离软毛刷头左端设有连接块且与连接块胶接，所述连接块安装于配重块右侧且与配重块焊接。

作为优选，所述软毛刷头与高压电极管壁间距小于0.5cm。

作为优选，所述连接块、配重块为绝缘材料。

有益效果

在需要清理时，关闭电源，通过滑动滑块装置沿着滑槽滑动，进而带动承载连接板拉下配合弹簧块装置，进而通过绝缘拉线、连接器下移沿着滑动带动分离软毛刷头、连接块、配重块上升，进而通过滚轮带动装置使分离软毛刷头与高压电极管接触，进而将附着的蚊子躯体刷下下落，通过收集漏斗掉落至蚊子收集筒，松开手由于配重块作用带动分离软毛刷头、连接块下降，使附着的蚊子躯体有效分离，不需要再用尘刷沿着一根根管壁刷下那么麻烦。

与现有技术相比，本实用新型的有益效果是：

1、通过滑块装置与滑槽、配重刷头装置互相配合作用，使分离软毛刷头快速有效刷下附着于高压电极管的蚊子躯体掉落至蚊子收集筒，操作方便快速。

2、刷头分离装置装配于每组高压电极管周围，保证高压电极管的工作效率，操作更加高效简便。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

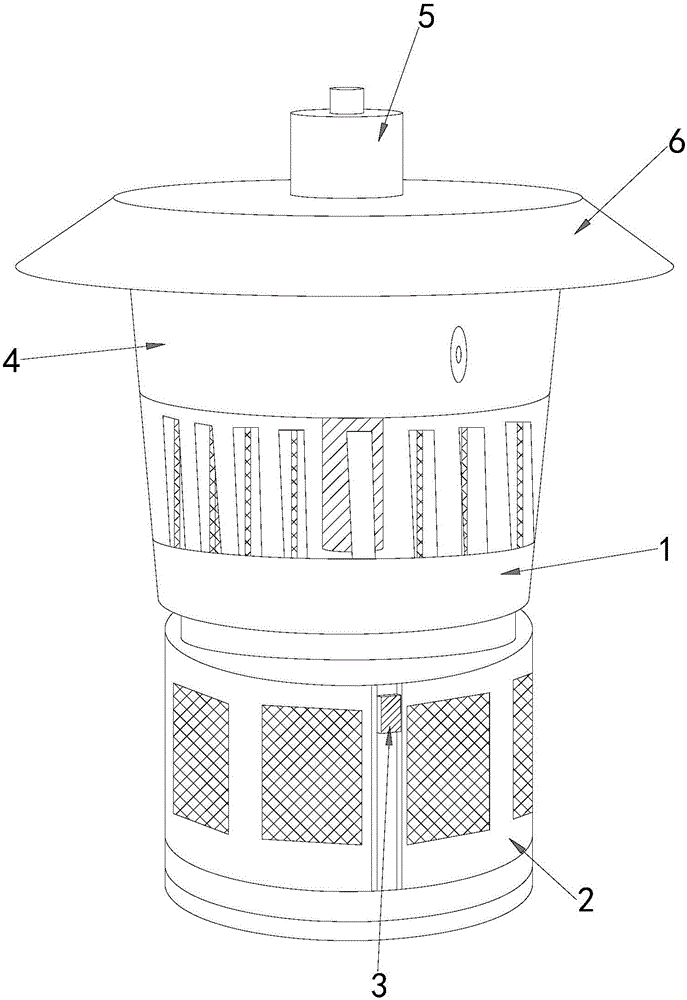

图1为本实用新型一种基于配重块刷头反复作用的室内吸蚊灯蚊子分离装置的外观结构示意图。

图2为本实用新型一种基于配重块刷头反复作用的室内吸蚊灯蚊子分离装置的剖面结构示意图。

图3为本实用新型刷头分离装置的结构示意图。

图4为本实用新型刷头分离装置的详细结构示意图。

图5为本实用新型实用新型刷头分离装置的俯视结构示意图。

图中：分离拉伸主体-1、蚊子收集筒-2、滑块装置-3、吸蚊灯主体-4、开关装置-5、上盖安装体-6、刷头分离装置-11、衔接槽-12、滑槽-13、承载连接板-14、收集漏斗-15、高压电极管-41、荧光灯管-42、弹簧缓冲板-1101、绝缘拉线-1102、滚轮带动装置-1103、连接器-1104、配重刷头装置-1105、配合弹簧块装置-1106、第一滚轮组-1103A、第二滚轮组-1103B、第三滚轮组-1103C、分离软毛刷头-1105A、连接块-1105B、配重块-1105C。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图5，本实用新型提供一种基于配重块刷头反复作用的室内吸蚊灯蚊子分离装置技术方案：其结构包括：分离拉伸主体1、蚊子收集筒2、滑块装置3、吸蚊灯主体4、开关装置5、上盖安装体6，所述上盖安装体6上端面中侧设有开关装置5且与开关装置5螺纹连接，所述上盖安装体6下方设有吸蚊灯主体4且与吸蚊灯主体4扣接，所述吸蚊灯主体4下方设有分离拉伸主体1且与分离拉伸主体1过渡配合，所述分离拉伸主体1安装于蚊子收集筒2上方且与蚊子收集筒2活动连接，所述蚊子收集筒2前侧内嵌设有滑块装置3，与滑块装置3间隙配合，所述分离拉伸主体1包括刷头分离装置11、衔接槽12、滑槽13、承载连接板14、收集漏斗15，所述滑槽13安装于滑块装置3内侧，与滑块装置3间隙配合，所述滑块装置3上方设有承载连接板14且与承载连接板14锁接，所述承载连接板14上方设有衔接槽12，与衔接槽12垂直连接，所述衔接槽12之间设有收集漏斗15，所述衔接槽12上端设有刷头分离装置11且与刷头分离装置11扣接，所述刷头分离装置11外侧设有高压电极管41且与高压电极管41间隙配合，所述吸蚊灯主体4包括高压电极管41、荧光灯管42，所述荧光灯管42安装于吸蚊灯主体4下方中侧且与吸蚊灯主体4螺纹连接，所述高压电极管41安装于吸蚊灯主体4下方，围绕荧光灯管42外侧圆周形排列，所述高压电极管41与吸蚊灯主体4电连接。

所述刷头分离装置11包括弹簧缓冲板1101、绝缘拉线1102、滚轮带动装置1103、连接器1104、配重刷头装置1105、配合弹簧块装置1106，所述配合弹簧块装置1106安装于连接器1104下方且与连接器1104通过绝缘拉线1102扣接，所述配合弹簧块装置1106安装于承载连接板14上方且与承载连接板14焊接，所述连接器1104安装于高压电极管41内部且与高压电极管41过盈配合，所述连接器1104上方通过滚轮带动装置1103、绝缘拉线1102与配重刷头装置1105扣接，所述配重刷头装置1105下方设有弹簧缓冲板1101且与弹簧缓冲板1101间隙配合，此装置使用免电力，操作简单。

所述滚轮带动装置1103包括第一滚轮组1103A、第二滚轮组1103B、第三滚轮组1103C，所述第一滚轮组1103A安装于连接器1104上方，所述连接器1104通过绝缘拉线1102沿着第一滚轮组1103A、第二滚轮组1103B、第三滚轮组1103C与配重刷头装置1105扣接，所述滚轮带动装置1103让传动更加省力。

所述配重刷头装置1105包括分离软毛刷头1105A、连接块1105B、配重块1105C，所述分离软毛刷头1105A安装于高压电极管41外侧，与高压电极管41间隙配合，所述分离软毛刷头1105A左端设有连接块1105B且与连接块1105B胶接，所述连接块1105B安装于配重块1105C右侧且与配重块1105C焊接，所述配重块1105c使分离软毛刷头1105A更容易复位。

所述11刷头分离装置与下方15收集漏斗配合，使其从41高压电极管刷下蚊子掉落至2蚊子收集筒，更加便于收集清理。

所述连接块1105B、配重块1105C外表覆盖为绝缘材料，避免了高压电极管放电过程产生接触不良漏电的安全问题。

所述蚊子收集筒2底部为可旋转开启取出结构，更便于清理。

本实用新型的主要特征是：用户将装置安装放置于室内合适的环境中，通过连接外部电源，启动开关装置5设备运行，吸蚊灯主体4内部电气元件工作，荧光灯管42通电亮起，吸引蚊子飞进来，蚊子与高压电极管41接触时被电死，一部分蚊子触电后会掉落至蚊子收集筒2，大部分会粘在高压电极管上，当内高压电管需要进行清理时，需要先断开外部电源，通过滑动滑块装置3沿着滑槽13滑动，进而带动承载连接板14拉下配合弹簧块装置1106，进而通过绝缘拉线1102将连接器1104拉下，使其带动分离软毛刷头1105A上升，进而使分离软毛刷头1105A与高压电极管41外管壁接触，进而将附着的蚊子躯体刷下，通过收集漏斗15掉落至蚊子收集筒2，当松开手时，由于配重块1105C重力作用使分离软毛刷头1105A与连接块1105B下降，如此反复作用，使附着的蚊子躯体有效分离，不需要再用尘刷一根根刷下那么麻烦。

本实用新型通过上述部件的互相组合，使设备使用时，通过设有的配重分离机构，使本实用新型能够实现避免蚊子粘在电极管上，对于蚊子躯体的处理就需要用尘刷一根根管人工刷下使其掉落，且隔不久就要清理一次，影响高压电极管工作的问题，通过滑动滑块装置带动分离软毛刷头对于高压电极管进行蚊子躯体分离，且通过配重块进行复位，有效将电极管上蚊子一次刷下使其掉落收集槽，操作更加简便。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
