技术领域

本实用新型是一种衣物识别机，属于衣物识别技术领域。

背景技术

衣物是服装和服饰的代名词，指衣服与日用器物。

现有技术公开了申请号为：201611123016.7的一种衣物识别机，包括站台和识别板；所述识别板位于站台的上方；所述识别板的内部包括识别装置和气动警报器；所述识别装置连接气动警报器；所述识别装置包括洁净度测试仪和可移动的扫描器；所述识别板为长方体；所述识别板下端设置有运动轮；所述站台设置有旋转轨道；所述旋转轨道位于所述站台表面；所述旋转轨道为圆形凹槽；所述站台为长方体；所述识别板通过所述运动轮在所述旋转轨道上运动。使用者站在站台上，识别装置对使用者身穿衣物进行识别，如果超出警戒线，识别结果通过警报器进行输出。但是其不足之处在于该设备携带至工作地点，设备高度无法调节的情况下可以识别的衣物种类有限。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种衣物识别机，以解决该设备携带至工作地点，设备高度无法调节的情况下可以识别的衣物种类有限的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种衣物识别机，其结构包括散热板、壳体、处理器、摄像头、无线控制器、底座、升降器、温湿度传感探头、电源座，所述壳体采用组合方式构成中部透明可视的椭圆形结构体，上下表面两边弧线下弯，所述壳体顶部设有材质不同的装配式散热板，所述壳体上设有内嵌式电源座，所述处理器采用内嵌方式设在壳体内腔居中位置，所述壳体上设有开口朝外的摄像头，所述无线控制器内含多种模块，其中一端与外露的温湿度传感探头相连接，所述壳体通过底座垂接于地面上，所述壳体底部与升降器顶端嵌接一体；所述升降器由密封圈、伸缩管体、对嵌连件、顶块、内筒、导向套、弹性件组成，所述密封圈设在底座与伸缩管体之间，所述伸缩管体通过导向套与内筒同向活动，所述内筒上方设有与壳体相嵌的顶块，所述对嵌连件分设在内筒上下端，所述内筒底部设有位置固定的弹性件。

进一步地，所述电源座上方设有接线相连的处理器。

进一步地，所述散热板位于处理器上方位置。

进一步地，所述摄像头嵌接在处理器前侧上。

进一步地，所述底座与无线控制器之间的安装距离可变。

进一步地，所述处理器接线与无线控制器通电连接。

进一步地，所述密封圈为环形橡胶垫结构。

进一步地，所述弹性件位于叠合状态下的对嵌连件的下方。

有益效果

本实用新型一种衣物识别机，改进装置结构后通过升降器作为支撑结构体，密封圈位置不变且作为伸缩管体与内筒及弹性件的下部的固定基板，伸缩管体与内筒通过导向套调节高度时，对嵌连件分开至一定距离后卡住内筒对接处，能够作为限位件使用，拉伸高度的过程中产生的能量通过弹性件有效消除，具有一定的的防护作用，能够有效提高设备的适用性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

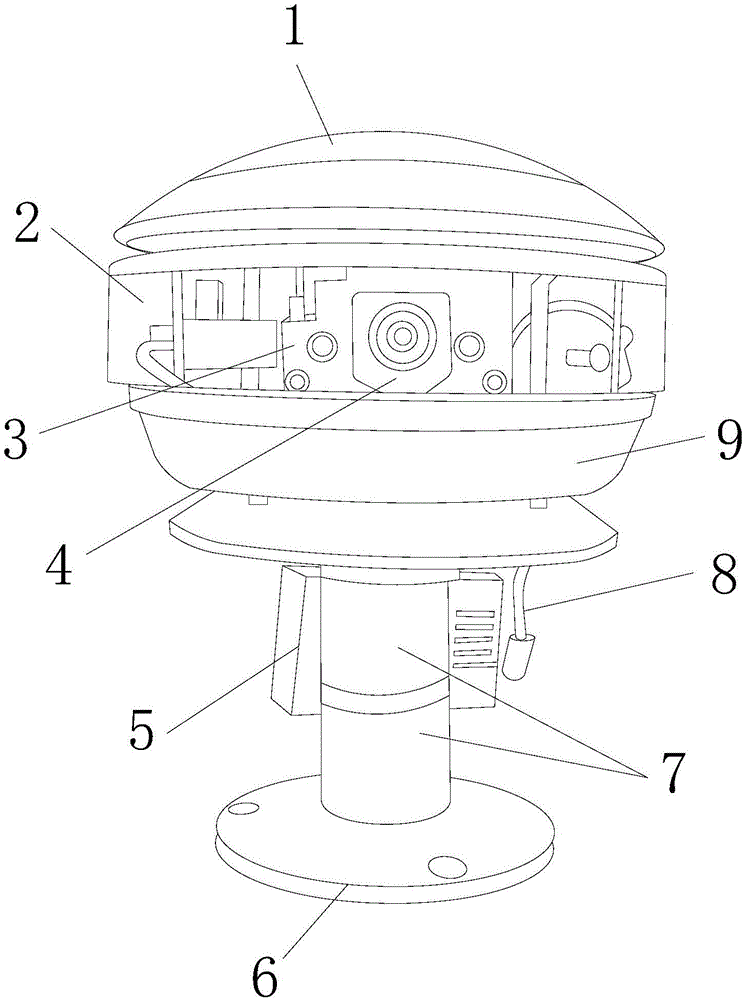

图1为本实用新型一种衣物识别机的结构示意图；

图2为本实用新型的升降器俯视结构示意图。

图中：散热板-1、壳体-2、处理器-3、摄像头-4、无线控制器-5、底座-6、升降器-7、密封圈-701、伸缩管体-702、对嵌连件-703、顶块-704、内筒-705、导向套-706、弹性件-707、温湿度传感探头-8、电源座-9。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种衣物识别机，其结构包括散热板1、壳体2、处理器3、摄像头4、无线控制器5、底座6、升降器7、温湿度传感探头8、电源座9，所述壳体2采用组合方式构成中部透明可视的椭圆形结构体，上下表面两边弧线下弯，所述壳体2顶部设有材质不同的装配式散热板1，所述壳体2上设有内嵌式电源座9，所述处理器3采用内嵌方式设在壳体2内腔居中位置，所述壳体2上设有开口朝外的摄像头4，所述无线控制器5内含多种模块，其中一端与外露的温湿度传感探头8相连接，所述壳体2通过底座6垂接于地面上，所述壳体2底部与升降器7顶端嵌接一体；所述升降器7由密封圈701、伸缩管体702、对嵌连件703、顶块704、内筒705、导向套706、弹性件707组成，所述密封圈701设在底座6与伸缩管体702之间，所述伸缩管体702通过导向套706与内筒705同向活动，所述内筒705上方设有与壳体2相嵌的顶块704，所述对嵌连件703分设在内筒705上下端，所述内筒705底部设有位置固定的弹性件707，所述电源座9上方设有接线相连的处理器3，所述散热板1位于处理器3上方位置，所述摄像头4嵌接在处理器3前侧上，所述底座6与无线控制器5之间的安装距离可变，所述处理器3接线与无线控制器5通电连接。

本专利所说的伸缩管体702是一种采用金属中空管套接组合的高度调节部件，下管的安装位置不变，则上管滑动摩擦下管壁拉长两者的距离。

在进行使用时，改进装置结构后通过升降器7作为支撑结构体，密封圈701位置不变且作为伸缩管体702与内筒705及弹性件707的下部的固定基板，伸缩管体702与内筒705通过导向套706调节高度时，对嵌连件703分开至一定距离后卡住内筒705对接处，能够作为限位件使用，拉伸高度的过程中产生的能量通过弹性件707有效消除，具有一定的的防护作用，能够有效提高设备的适用性。

本实用新型解决的问题是该设备携带至工作地点，设备高度无法调节的情况下可以识别的衣物种类有限，本实用新型通过上述部件的互相组合，改进装置结构后通过升降器作为支撑结构体，伸缩管体与内筒通过导向套调节高度能够有效提高设备的适用性，具体如下所述：

密封圈701设在底座6与伸缩管体702之间，所述伸缩管体702通过导向套706与内筒705同向活动，所述内筒705上方设有与壳体2相嵌的顶块704，所述对嵌连件703分设在内筒705上下端，所述内筒705底部设有位置固定的弹性件707。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
