技术领域

本实用新型是一种石油管道安装机构，属于石油管道设备技术领域。

背景技术

石油，地质勘探的主要对象之一，是一种粘稠的、深褐色液体，被称为“工业的血液”。地壳上层部分地区有石油储存。主要成分是各种烷烃、环烷烃、芳香烃的混合物。

现有技术公开了申请号为：210131105588510.9的石油管道安装机构，包括上座体和下座体，上座体通过升降机构设置在下座体上，在上座体顶部开设有圆孔，圆孔内设置有上柱体和设置于上柱体底部的下柱体，下柱体的直径大于上柱体，所述下柱体通过轴承转动固定在圆孔内，上柱体的外表面均匀水平设置有多个弹簧，弹簧与圆孔的内壁连接，还包括设置在上柱体顶部的固定管道的抱箍；在上座体开有的圆孔内，设置的下柱体通过轴承转动固定在圆孔内，使得管道在发生轻微扭转时抱箍也会随之转动，避免抱箍与管道之间发生相对运动，减小接触应力的产生。但是其不足之处在于现有的石油管道的支撑架一般架设在距离地面一定高度的位置，如果要调整石油管道放置在管槽中进行支撑，常常会出现石油管道放置不平稳的现象发生。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种石油管道安装机构，以解决现有的石油管道的支撑架一般架设在距离地面一定高度的位置，如果要调整石油管道放置在管槽中进行支撑，常常会出现石油管道放置不平稳的现象发生的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种石油管道安装机构，其结构包括高度调节器、左支架、固定壳、防震胶垫、锁扣、铰链、右支架、主体、套筒，所述套筒前端设有固定壳，固定壳后端与套筒前端进行嵌合连为一体，所述套筒设在主体内部两侧上，所述两个套筒通过主体连接在同一平面上，所述两个套筒通过主体互相接通，所述主体前端设有防震胶垫，所述防震胶垫与主体前端相吻合套在一起，所述主体的左右两端上设有支架，所述支架与主体通过铰链连接进行前后移动，所述右支架通过铰链固定安装在主体右侧上，左支架通过铰链固定安装在主体左侧上，所述左支架与右支架通过主体连为一体；所述高度调节器由底座、支撑座、转轮、卡板、伸缩杆、卡槽组成，所述底座上端设有支撑座，支撑座与底座固定嵌合连为一体，所述支撑座上端设有卡槽，所述底座、支撑座、卡槽通过伸缩杆相连接在一起，所述伸缩杆上端设有转轮和卡板，所述有转轮带动伸缩杆进行上下活动，通过伸缩杆连接左支架和右支架。

进一步地，所述高度调节器固定安装在左支架与右支架内侧。

进一步地，所述固定壳通过主体与防震胶垫连为一体。

进一步地，所述锁扣设在套筒下端。

进一步地，所述主体、固定壳、防震胶垫连接在同一模块上。

进一步地，所述左右两个套筒互相连接在主体上。

进一步地，所述防震胶垫采用橡胶材料。

进一步地，所述套筒为圆环形结构。

有益效果

本实用新型一种石油管道安装机构，用固定壳辅助套筒对石油管道进行固定安装，防止石油管道在操作时滑落，再通过底座、支撑座、卡槽固定安装在左支架和右支架下端，用伸缩杆调整主体，将石油管道调整放置在套筒中进行支撑到与石油管道相同的一个平面上，使石油管道放置平稳。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

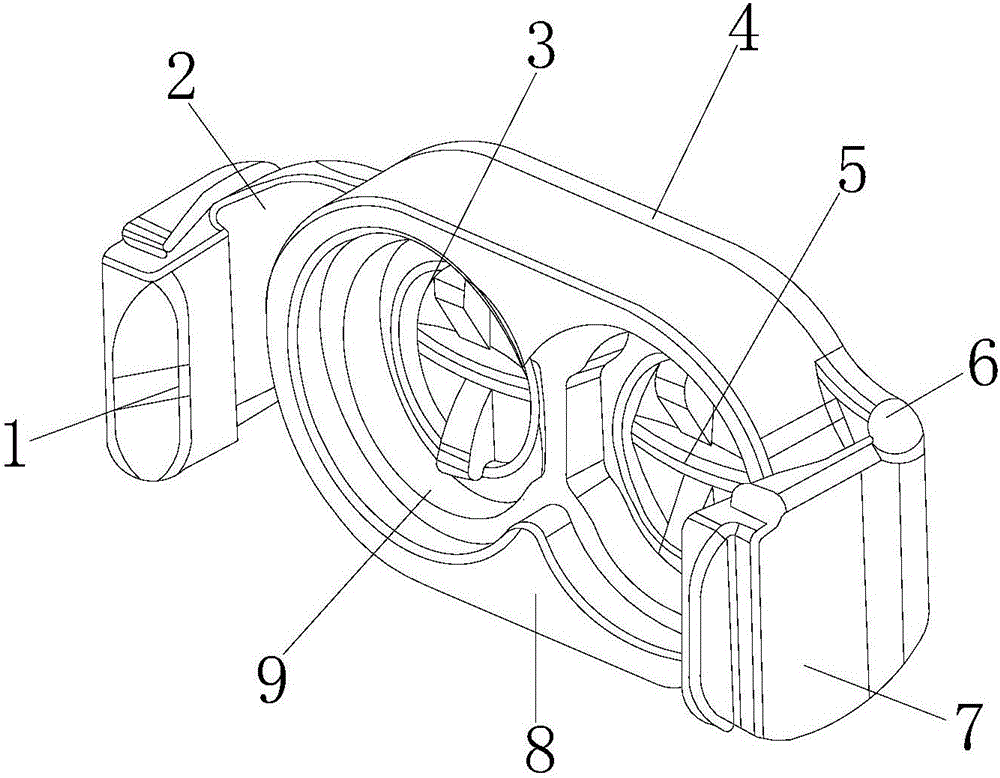

图1为本实用新型一种石油管道安装机构的结构示意图；

图2为本实用新型的高度调节器剖面结构示意图。

图中：高度调节器-1、底座-101、支撑座-102、转轮-103、卡板-104、伸缩杆-105、卡槽-106、左支架-2、固定壳-3、防震胶垫-4、锁扣-5、铰链-6、右支架-7、主体-8、套筒-9。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种石油管道安装机构，其结构包括高度调节器1、左支架2、固定壳3、防震胶垫4、锁扣5、铰链6、右支架7、主体8、套筒9，所述套筒9前端设有固定壳3，固定壳3后端与套筒9前端进行嵌合连为一体，所述套筒9设在主体8内部两侧上，所述两个套筒9通过主体8连接在同一平面上，所述两个套筒9通过主体8互相接通，所述主体8前端设有防震胶垫4，所述防震胶垫4与主体8前端相吻合套在一起，所述主体8的左右两端上设有支架2，所述支架2与主体8通过铰链6连接进行前后移动，所述右支架7通过铰链6固定安装在主体8右侧上，左支架2通过铰链6固定安装在主体8左侧上，所述左支架2与右支架7通过主体8连为一体；所述高度调节器1由底座101、支撑座102、转轮103、卡板104、伸缩杆105、卡槽106组成，所述底座101上端设有支撑座102，支撑座102与底座101固定嵌合连为一体，所述支撑座102上端设有卡槽106，所述底座101、支撑座102、卡槽106通过伸缩杆105相连接在一起，所述伸缩杆105上端设有转轮103和卡板104，所述有转轮103带动伸缩杆105进行上下活动，通过伸缩杆105连接左支架2和右支架7，所述高度调节器1固定安装在左支架2与右支架7内侧，所述固定壳3通过主体8与防震胶垫4连为一体，所述锁扣5设在套筒9下端，所述主体8、固定壳3、防震胶垫4连接在同一模块上，所述左右两个套筒9互相连接在主体8上。

本专利所说的伸缩杆105是采用金属带材或塑料片材卷制而成的可伸缩空心圆柱体杆，其特征是金属带材或塑料片材预先定型为具有记忆功能的小于杆体外径的弹力卷曲层，从而具有自紧功能，使卷曲层始终具有对伸缩杆施加压力的弹性势能。

在进行使用时，首先用左支架2和右支架7通过铰链6固定安装在主体8的左右两侧上，将需要安装的石油管道贯穿伸入套筒9内部，然后用固定壳3辅助套筒9对石油管道进行固定安装，防止石油管道在操作时滑落，再通过底座101、支撑座102、卡槽106固定安装在左支架2和右支架7下端，用伸缩杆105调整主体8，将石油管道调整放置在套筒9中进行支撑到与石油管道相同的一个平面上，使石油管道放置平稳。

本实用新型解决的问题是解决现有的石油管道的支撑架一般架设在距离地面一定高度的位置，如果要调整石油管道放置在管槽中进行支撑，常常会出现石油管道放置不平稳的现象发生的问题，本实用新型通过上述部件的互相组合，用固定壳辅助套筒对石油管道进行固定安装，防止石油管道在操作时滑落，再通过底座、支撑座、卡槽固定安装在左支架和右支架下端，用伸缩杆调整主体，将石油管道调整放置在套筒中进行支撑到与石油管道相同的一个平面上，使石油管道放置平稳。具体如下所述:

所述底座101上端设有支撑座102，支撑座102与底座101固定嵌合连为一体，所述支撑座102上端设有卡槽106，所述底座101、支撑座102、卡槽106通过伸缩杆105相连接在一起，所述伸缩杆105上端设有转轮103和卡板104，所述有转轮103带动伸缩杆105进行上下活动，通过伸缩杆105连接左支架2和右支架7。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
