技术领域

本实用新型涉及机械技术领域，具体为一种具有减震防尘功能的地坪研磨机。

背景技术

随着经济发展，人民生活水平的提高，对建筑的需求越来越大，对建筑物的质量要求也越来越高。建筑施工过程中常常会使用到地坪研磨机，地坪研磨机主要用于大中范围地面的研磨和抛光处理，它能有效打磨石材、混凝土表层、环氧腻子层、环氧砂浆层及旧的待修整地面等。地坪研磨机由电机带动研磨盘转动来进行打磨，一方面，电机转动产生震动，不仅增加噪音污染，而且带动机体震动，影响工作舒适度，另一方面，市场上的地坪研磨机在工作时产生大量灰尘难以清除，对操作人员身体产生一定伤害，若打磨过后再对灰尘进行清理，浪费了大量的人力物力，降低的工作效率，给企业带来了额外的经济损失，而现有的防尘地坪研磨机的防尘效果不佳。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种具有减震防尘功能的地坪研磨机，具备减震和防尘效果好等优点，解决了电机震动和防尘效果不佳的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种具有减震防尘功能的地坪研磨机，包括支撑板，所述支撑板的底部四角均固定连接有支撑座，所述支撑座的底部固定连接有万向轮，所述万向轮的一侧固定连接有刹车装置，所述支撑板的顶部两侧固定连接有支撑柱，所述支撑柱的底部一侧固定连接有手柄，所述支撑柱的顶部和底部均固定连接有支撑架，所述支撑架远离支撑柱的一侧分别固定连接有固定环和固定槽，所述固定环的内侧固定连接有第一固定块，所述第一固定块远离固定环的一端固定连接有第一弹簧，所述第一弹簧远离第一固定块的一端固定连接有第二固定块，所述固定槽的底部两侧均固定连接有弹簧套，所述弹簧套的底部固定连接有第二弹簧，所述第二弹簧的顶部固定连接有减压杆，所述第二固定块远离第一弹簧的一端和减压杆的顶部设置有电机，所述电机的底部固定连接有转轴，所述转轴远离电机的一端固定连接有打磨盘，所述支撑架的底部固定连接有连接杆，所述连接杆的底部固定连接有防尘罩，所述防尘罩的底部固定连接有防尘帘，所述防尘罩的一侧固定连接有风管，所述风管远离防尘罩的一端固定连接有集尘箱，所述集尘箱远离风管的一侧固定连接有负压风机。

优选的，所述集尘箱和负压风机均设置在支撑板的顶部。

优选的，所述固定槽设置在支撑架的顶部，且固定槽的底部中央开设有通孔，转轴穿过通孔与打磨盘连接。

优选的，所述减压杆的顶部设置有圆盘形的固定座。

优选的，所述防尘帘为软布帘。

优选的，所述防尘罩的直径比打磨盘的直径大五毫米。

(三)有益效果

与现有技术相比，本实用新型提供了一种具有减震防尘功能的地坪研磨机，具备以下有益效果：

1、本实用新型通过支撑架、固定环、固定槽、第一固定块、第一弹簧、第二固定块、弹簧套、第二弹簧和减压杆，改变传统的地坪研磨机的电机转动产生震动，不仅增加噪音污染，而且带动机体震动，影响工作舒适度的缺点，只需要将电机与支撑组件之间设置弹簧缓冲工作时的震动，即可达到减震的效果。

2、本实用新型通过防尘罩、风管、集尘箱、负压风机和防尘帘，改变传统的地坪研磨机在工作时产生大量灰尘难以清除，对操作人员身体产生一定伤害，而现有的防尘地坪研磨机的防尘效果不佳的缺点，只需要在打磨时，打开负压风机，将灰尘吸入到集尘箱内，同时防尘帘将打磨产生的灰尘挡在防尘罩内，使得防尘效果良好。

附图说明

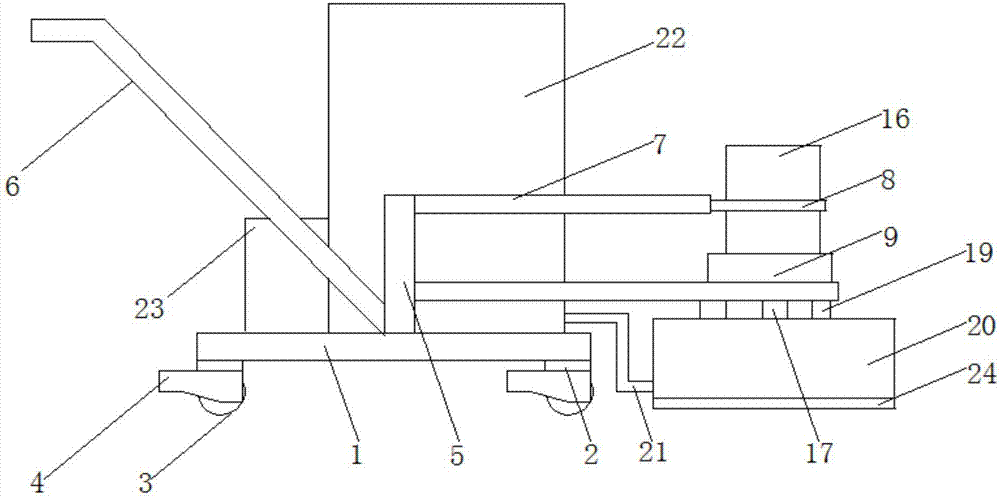

图1为本实用新型结构示意图；

图2为本实用新型剖面图；

图3为图2中A处的放大图。

图中：1支撑板、2支撑座、3万向轮、4刹车装置、5支撑柱、6手柄、7支撑架、8固定环、9固定槽、10第一固定块、11第一弹簧、12第二固定块、13弹簧套、14第二弹簧、15减压杆、16电机、17转轴、18打磨盘、20防尘罩、21风管、22集尘箱、23负压风机、24防尘帘、25通孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种具有减震防尘功能的地坪研磨机，包括支撑板1，支撑板1的底部四角均固定连接有支撑座2，支撑座2的底部固定连接有万向轮3，万向轮3的一侧固定连接有刹车装置4，刹车装置4的一侧固定连接有脚踏板开关，移动后，踩下脚踏板开关可将机体制动，支撑板1的顶部两侧固定连接有支撑柱5，支撑柱5的底部一侧固定连接有手柄6，握住手柄6，推动机体，即可移动，支撑柱5的顶部和底部均固定连接有支撑架7，支撑架7远离支撑柱5的一侧分别固定连接有固定环8和固定槽9，固定环8的内侧固定连接有第一固定块10，第一固定块10远离固定环8的一端固定连接有第一弹簧11，第一弹簧11远离第一固定块10的一端固定连接有第二固定块12，固定槽9的底部两侧均固定连接有弹簧套13，弹簧套13的底部固定连接有第二弹簧14，第二弹簧14的顶部固定连接有减压杆15，第二固定块12远离第一弹簧11的一端和减压杆15的顶部设置有电机16，减压杆15的顶部设置有圆盘形的固定座，增加与电机16的接触面积，从而使得更稳固，固定环8的直径和电机16的直径相适配，传统的地坪研磨机的电机16转动产生震动，不仅增加噪音污染，而且带动机体震动，影响工作舒适度，所以第一弹簧11和第二弹簧14缓冲电机16工作产生的震动，从而达到减震的效果，电机16的底部固定连接有转轴17，转轴17远离电机16的一端固定连接有打磨盘18，固定槽9设置在支撑架7的顶部，且固定槽9的底部中央开设有通孔25，转轴17穿过通孔25与打磨盘18连接，支撑架7的底部固定连接有连接杆19，连接杆19的底部固定连接有防尘罩20，防尘罩20的直径比打磨盘18的直径大五毫米，使得打磨盘18在防尘罩20内自由转动，防尘罩20的底部固定连接有防尘帘24，防尘帘24为软布帘，防尘帘24垂在地面上，使得打磨盘18打磨出的灰尘无法从底部的缝隙中飘出，防尘罩20的一侧固定连接有风管21，风管21远离防尘罩20的一端固定连接有集尘箱22，集尘箱22远离风管21的一侧固定连接有负压风机23，集尘箱22和负压风机23均设置在支撑板1的顶部，传统的地坪研磨机在工作时产生大量灰尘难以清除，对操作人员身体产生一定伤害，所以在打磨时，打开负压风机23，就可以灰尘吸入到集尘箱22内，而防尘帘24使得防尘效果更佳。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

在使用时，打开电机16，打磨盘18转动，电机16产生的震动在第一弹簧11和第二弹簧14的缓冲作用下逐渐削弱，推动手柄6移动，防尘帘24将灰尘锁在防尘罩20内，打开负压风机23，灰尘从风管21吸入到集尘箱22中。

综上所述，本实用新型通过支撑架7、固定环8、固定槽9、第一固定块10、第一弹簧11、第二固定块12、弹簧套13、第二弹簧14和减压杆15，改变传统的地坪研磨机的电机16转动产生震动，不仅增加噪音污染，而且带动机体震动，影响工作舒适度的缺点，只需要将电机16与支撑组件之间设置弹簧缓冲工作时的震动，即可达到减震的效果；通过防尘罩20、风管21、集尘箱22、负压风机23和防尘帘24，改变传统的地坪研磨机在工作时产生大量灰尘难以清除，对操作人员身体产生一定伤害，而现有的防尘地坪研磨机的防尘效果不佳的缺点，只需要在打磨时，打开负压风机23，将灰尘吸入到集尘箱22内，同时防尘帘24将打磨产生的灰尘挡在防尘罩20内，使得防尘效果良好。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
