技术领域

本实用新型是一种基于位置感应识别的耳标装置，属于耳标装置领域。

背景技术

耳标是动物标识之一，用于证明牲畜身份，承载牲畜个体信息的标志，加施于牲畜耳部。耳标由公耳标和母耳标两部分组成；公耳标包括公耳标基板、公耳标柱和公耳标头；公耳标柱的两端分别与公耳标基板和公耳标头连接，使用时采用耳标钳将公耳标头穿透动物耳部、嵌入母耳标、固定耳标，公耳标柱留在动物耳部穿孔内。这里的耳标钳就是在动物耳部安装耳标的装置，公耳标、母耳标和耳标钳一起统称为耳标装置。

现有技术公开了申请号为：CN201520430300.3的一种基于位置感应识别的耳标装置,耳标钳的第一钳头上设有公耳标安装座，耳标钳的第二钳头上设有母耳标安装座，公耳标感应开关安装于公耳标安装座上，公耳标感应开关与近距离阅读器连接，近距离阅读器安装于母耳标安装座上，耳标芯片和感应激活开关安装于公耳标或母耳标上。但是其不足之处在于现有技术由于耳标不易拆卸，拆卸时会给动物带来痛感，有待优化。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种基于位置感应识别的耳标装置，以解决现有技术由于耳标不易拆卸，拆卸时会给动物带来痛感，有待优化的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种基于位置感应识别的耳标装置，其结构包括公耳标、卡合机构、公耳标柱、固定块、耳标穿针、穿针孔、母耳标，所述卡合机构通过内嵌的方式安装于公耳标内部，所述公耳标柱为圆柱体结构，且右端通过扣合方式安装于公耳标左端中间位置，所述穿针孔为圆形结构，并通过内嵌的方式安装于母耳标内部中心处，所述卡合机构由公耳标本体、固定卡槽、固定卡环、公耳标柱本体、固定卡块组成，所述固定卡槽设有两个，并通过嵌入方式安装于公耳标本体内部中心处，所述固定卡环通过内嵌的方式安装于公耳标本体内部中心处，所述固定卡块设有两个，且通过嵌入方式安装于公耳标柱本体右端。

进一步地，所述公耳标为圆形结构，且直径为2cm。

进一步地，所述固定块右端设于公耳标柱左端，且两者相嵌合。

进一步地，所述耳标穿针为圆锥体结构，且右端通过嵌入方式安装于固定块左端中间位置。

进一步地，所述母耳标为圆形结构，且直径为2cm。

进一步地，所述公耳标本体边缘设有螺纹，方便工作人员操作。

进一步地，所述固定卡块为聚丙烯塑料材质，无毒无味，且不易磨损。

有益效果

本实用新型一种基于位置感应识别的耳标装置，结构上设有卡合机构，且通过内嵌的方式安装于公耳标内部，当需取下耳标时，工作人员托住公耳标柱和固定块，然后旋动公耳标，公耳标沿着固定卡环表面滑动，直到固定卡块和固定卡槽位置对准，随后，拉动公耳标本体即可取下它，从而将公耳标和公耳标柱分离，这样，耳标容易拆卸，巧妙地解决了拆卸耳标时会给动物带来痛感的问题，此结构简单，且易操作。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

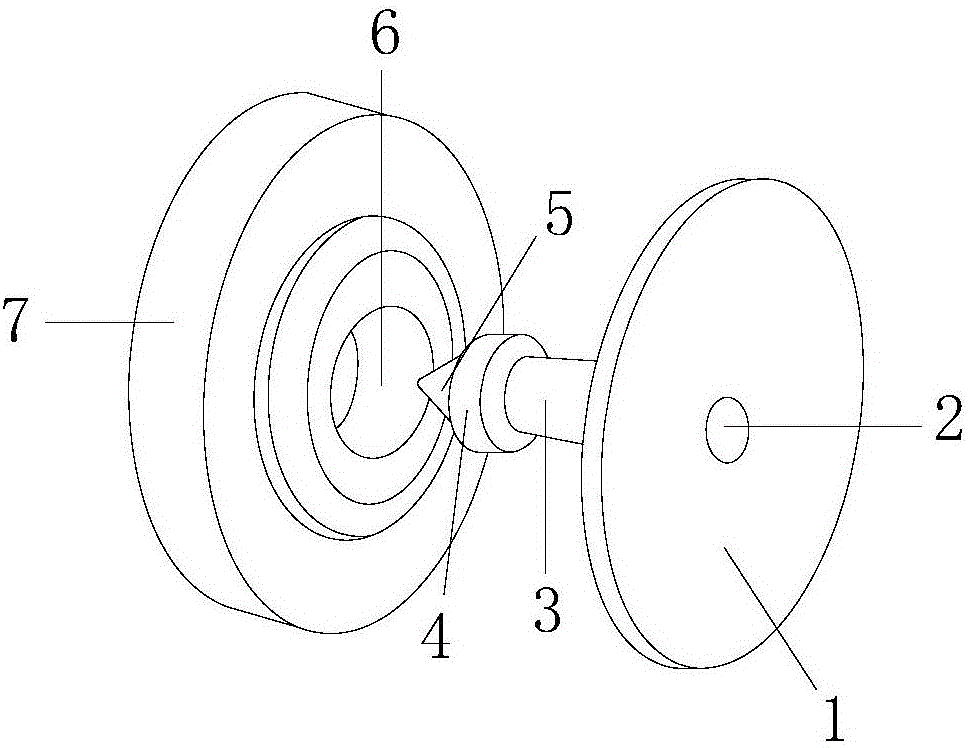

图1为本实用新型一种基于位置感应识别的耳标装置的结构示意图。

图2为本实用新型卡合机构的剖面结构示意图。

图3为本实用新型卡合机构的第二形态示意图。

图中：公耳标-1、卡合机构-2、公耳标本体-201、固定卡槽-202、固定卡环-203、公耳标柱本体-204、固定卡块-205、公耳标柱-3、固定块-4、耳标穿针-5、穿针孔-6、母耳标-7。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图3，本实用新型提供一种基于位置感应识别的耳标装置技术方案：其结构包括公耳标1、卡合机构2、公耳标柱3、固定块4、耳标穿针5、穿针孔6、母耳标7，所述卡合机构2通过内嵌的方式安装于公耳标1内部，所述公耳标柱3为圆柱体结构，且右端通过扣合方式安装于公耳标1左端中间位置，所述穿针孔6为圆形结构，并通过内嵌的方式安装于母耳标7内部中心处，所述卡合机构2由公耳标本体201、固定卡槽202、固定卡环203、公耳标柱本体204、固定卡块205组成，所述固定卡槽202设有两个，并通过嵌入方式安装于公耳标本体201内部中心处，所述固定卡环203通过内嵌的方式安装于公耳标本体201内部中心处，所述固定卡块205设有两个，且通过嵌入方式安装于公耳标柱本体204右端，所述公耳标1为圆形结构，且直径为2cm，所述固定块4右端设于公耳标柱3左端，且两者相嵌合，所述耳标穿针5为圆锥体结构，且右端通过嵌入方式安装于固定块4左端中间位置，所述母耳标7为圆形结构，且直径为2cm，所述公耳标本体201边缘设有螺纹，方便工作人员操作，所述固定卡块205为聚丙烯塑料材质，无毒无味，且不易磨损。

本专利所说的固定卡环203是活动义齿修复的主要固位体，它直接卡抱在主要基牙上，由金属制作，起固位、稳定和支持作用

在进行使用时，工作人员将耳标穿针5穿过动物的耳朵，再穿过母耳标7上的穿针孔6，然后固定块4将耳标固定，结构上设有卡合机构2，当需取下耳标时，工作人员托住公耳标柱3和固定块4，然后旋动公耳标1，公耳标1沿着固定卡环203表面滑动，直到固定卡块205和固定卡槽202位置对准，随后，拉动公耳标本体201即可取下它，从而将公耳标1和公耳标柱3分离，这样，耳标容易拆卸，巧妙地解决了拆卸耳标时会给动物带来痛感的问题，此结构简单，且易操作。

本实用新型解决的问题是现有技术由于耳标不易拆卸，拆卸时会给动物带来痛感，有待优化，本实用新型通过上述部件的互相组合，结构上设有卡合机构2，且通过内嵌的方式安装于公耳标1内部，当需取下耳标时，工作人员托住公耳标柱3和固定块4，然后旋动公耳标1，公耳标1沿着固定卡环203表面滑动，直到固定卡块205和固定卡槽202位置对准，随后，拉动公耳标本体201即可取下它，从而将公耳标1和公耳标柱3分离，这样，耳标容易拆卸，巧妙地解决了拆卸耳标时会给动物带来痛感的问题，此结构简单，且易操作。具体如下所述:

所述固定卡槽202设有两个，并通过嵌入方式安装于公耳标本体201内部中心处，所述固定卡环203通过内嵌的方式安装于公耳标本体201内部中心处，所述固定卡块205设有两个，且通过嵌入方式安装于公耳标柱本体204右端。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
