技术领域

本实用新型涉及打磨技术领域，具体为一种具有吸尘功能的手持式地板打磨机。

背景技术

随着社会的发展，国民经济的不断进步，人们的生活居住环境也越来越好，对地面的美观整洁度的要求也越来越高，所以出现对地面的处理的相关设备，地板打磨机主要用于地面的研磨、打磨处理，它能有效打磨水磨石、花岗岩、金刚砂、混凝土表层及环氧砂浆层和旧的环氧地面等，具有轻便、灵活和工作效率高等特点，是做大型地坪工程处理的必备设备。

但现有的手持式地板打磨机没有吸尘功能，在地面作业时，产生的大量的灰尘对人体的伤害造成不利的影响。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种具有吸尘功能的手持式地板打磨机，具有在打磨机作业时将产生的灰尘有效的吸收并净化的优点，解决了现有的手持式地板打磨机不能吸尘的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种具有吸尘功能的手持式地板打磨机，包括机体，所述机体的两侧固定连接有滚轮，所述机体的内腔顶部固定连接有旋转电机，所述旋转电机的输出轴固定连接有转轴，所述转轴上固定插接在转盘的中间位置，所述转盘的底部固定连接有磨盘，所述机体的顶部表面中间位置固定连接有机箱，所述机箱的内腔设有风机，所述风机的底部吸风口贯穿机体的顶部，并固定连接有风箱，风箱的底部开设有风孔，风孔底部固定连接有吸尘罩，所述风机的顶部固定连接有排风管，排风管贯穿机箱的顶面，所述排风管的右侧固定连接在第一过滤管的进风口，所述第一过滤管的内腔固定连接有第一过滤层，所述第一过滤管的右侧出风口固定连接有第二过滤管的进风口，所述第二过滤管的内腔固定连接有第二过滤层，所述机体的顶部左侧固定连接有手把。

优选的，所述第一过滤层的滤孔直径大于第二过滤层的滤孔直径。

优选的，所述第一过滤管的进风口和排风管为螺纹固定连接，第一过滤管的出风口和第二过滤管的进风口为螺纹固定连接。

优选的，所述吸尘罩的数量为六个，六个吸尘罩等距均匀排列着机体内腔的顶部。

优选的，所述第一过滤管和第二过滤管的底部均固定连接有支撑杆。

优选的，所述手把的表面设有防滑螺纹。

(三)有益效果

本实用新型提供了一种具有吸尘功能的手持式地板打磨机。具备以下有益效果：

(1)本实用新型通过设置风机、吸尘罩、和第一过滤管和第二过滤管，有效的将打磨机在地面作业时产生的灰尘吸收净化并排除，解决了现有的手持式地板打磨机没有吸尘功能对人体造成不利影响的问题。

(2)本实用新型通过第一过滤管的进风口和排风管螺纹固定连接，第一过滤管的出风口和第二过滤管的进风口螺纹固定连接，当使用一段时间后，可以将第一过滤管和第二过滤管拆卸下来进行除尘，提高了吸尘装置的吸尘效率，解决了现有吸尘装置拆卸除尘难的问题。

附图说明

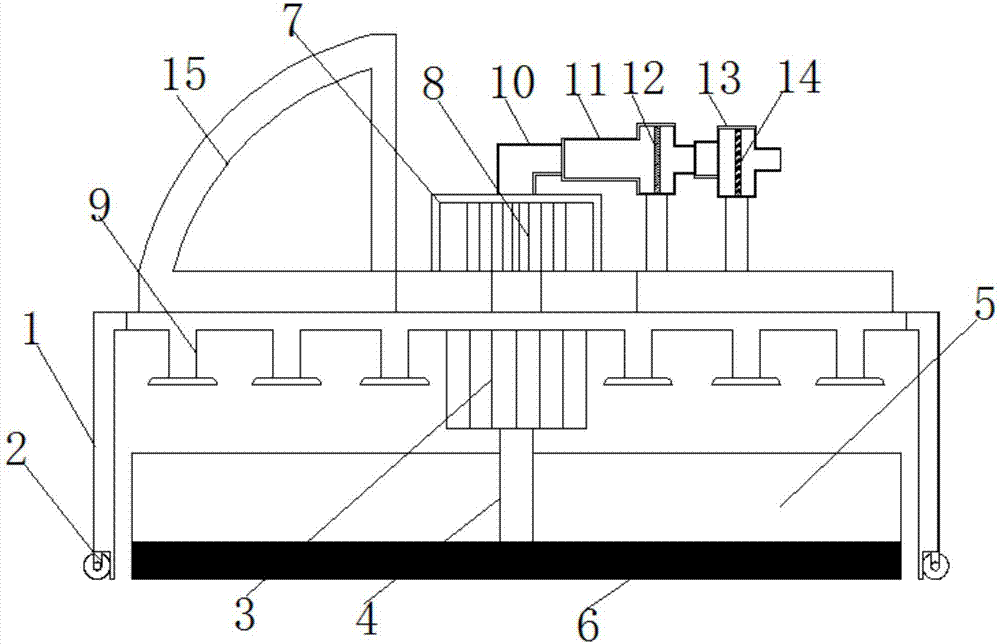

图1为本实用新型结构示意图。

图中：1机体、2滚轮、3旋转电机、4转轴、5转盘、6磨盘、7机箱、8风机、9吸尘罩、10排风管、11第一过滤管、12第一过滤层、13第二过滤管、14第二过滤层、15手把。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示，本实用新型提供一种技术方案：一种具有吸尘功能的手持式地板打磨机，包括机体1，机体1的两侧固定连接有滚轮2，机体1的内腔顶部固定连接有旋转电机3，旋转电机3的输出轴固定连接有转轴4，转轴4上固定插接在转盘5的中间位置，转盘5的底部固定连接有磨盘6，机体1的顶部表面中间位置固定连接有机箱7，机箱7的内腔设有风机8，风机8的底部吸风口贯穿机体1的顶部，并固定连接有风箱，风箱的底部开设有风孔，风孔底部固定连接有吸尘罩9，吸尘罩9的数量为六个，六个吸尘罩9等距均匀排列着机体1内腔的顶部，风机8的顶部固定连接有排风管10，排风管10贯穿机箱7的顶面，排风管10的右侧固定连接在第一过滤管11的进风口，第一过滤管11的内腔固定连接有第一过滤层12，第一过滤管11的右侧出风口固定连接有第二过滤管13的进风口，第一过滤管11的进风口和排风管10为螺纹固定连接，第一过滤管11的出风口和第二过滤管13的进风口为螺纹固定连接，第一过滤管11和第二过滤管13的底部均固定连接有支撑杆，第二过滤管13的内腔固定连接有第二过滤层14，第一过滤层12的滤孔直径大于第二过滤层14的滤孔直径，机体1的顶部左侧固定连接有手把15，手把15的表面设有防滑螺纹。

使用时，旋转电机3和风机8连接电源，旋转电机3的输出轴带动转轴4旋转，转轴4带动转盘5旋转，转盘5带动磨盘6进行打磨地面，地面产生的灰尘被吸风罩9吸入，最后经过第一过滤层12和第二过滤层14的过滤，将洁净的空气排出。

综上可得，本实用新型通过设置风机8、吸尘罩9、和第一过滤管11和第二过滤管13，有效的将打磨机在地面作业时产生的灰尘吸收净化并排除，解决了现有的手持式地板打磨机没有吸尘功能对人体造成不利影响的问题，通过第一过滤管11的进风口和排风管10螺纹固定连接，第一过滤管11的出风口和第二过滤管13的进风口螺纹固定连接，当使用一段时间后，可以将第一过滤管11和第二过滤管13拆卸下来进行除尘，提高了吸尘装置的吸尘效率，解决了现有吸尘装置拆卸除尘难的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
