技术领域

本实用新型涉及等高块技术领域，具体为一种新型可调等高块。

背景技术

等高块又称为等高垫铁，等高垫块，等高块的材质可加工为HT200铸铁件也可加工为钢件，等高块适用于中、小型仪表机床和橡胶、纺织、食品机械等在钳工测量检测中也作为检测辅助工具，具有隔振、减振、调节高度、安装使用方便、调整迅速的特点。

但现有的可调等高块操作麻烦，不能对设备的高度进行调节，导致使用者使用不方便，设备调高方式单一，只能单独的对仪器进行调节，不能明确的了解仪器水平情况，使水平情况模糊不清。

所以，如何设计一种新型可调等高块，成为我们当前要解决的问题。

实用新型内容

本实用新型的目的在于提供一种新型可调等高块，以解决上述背景技术中提出的不能对设备的高度进行调节，设备调高方式单一，只能单独的对仪器进行调节，不能明确的了解仪器水平情况问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型可调等高块，包括上等高块，所述上等高块内部设有水平仪，且所述水平仪嵌入设置在上等高块中，所述水平仪内部设有水准圈，且所述水准圈嵌入设置在水平仪中，所述上等高块下表面设有连接竖杆，且所述连接竖杆与上等高块固定连接，所述连接竖杆下端设有下等高块，且所述下等高块与连接竖杆紧密焊接，所述下等高块下表面设有限位轴承，且所述限位轴承与下等高块固定连接，所述限位轴承四周均设有弹簧，且所述弹簧贯穿设置在限位轴承外表面，所述限位轴承下端设有外圈，且所述外圈与限位轴承固定连接，所述外圈内部设有内圈，且所述内圈嵌入设置在外圈中，所述内圈下部设有内圈挡板，且所述内圈挡板与内圈固定连接，所述内圈上端设有内圈保护垫，且所述内圈保护垫与内圈固定连接，所述内圈下表面设有限位弹簧,且所述限位弹簧与内圈紧密贴合，所述限位轴承下表面设有微调底板，且所述微调底板与限位轴承紧密焊接，所述微调底板下端设有限位螺钉，且所述限位螺钉贯穿设置在微调底板中，所述限位螺钉下端设有调高底板，且所述调高底板与限位螺钉紧密贴合，所述调高底板下表面设有初调升降器，且所述初调升降器与调高底板固定连接，所述初调升降器上端设有调高地板连接段，且所述调高地板连接段与初调升降器活动连接，所述调高地板连接段下端设有连接螺旋，且所述连接螺旋嵌入设置在调高地板连接段中，所述初调升降器下端设有升降外圈，且所述升降外圈与初调升降器紧密焊接，所述升降外圈侧面设有初调调节开关，且所述初调调节开关嵌入设置在升降外圈中，所述升降外圈内部设有升降内圈，且所述升降内圈贯穿设置在升降外圈中，所述初调升降器下表面设有底座，且所述底座与初调升降器紧密焊接。

进一步的，所述限位轴承下端设有微调调节器，且所述微调调节器与限位轴承活动连接。

进一步的，所述水平仪内部设有水准气泡，且所述水准气泡与水平仪活动连接。

进一步的，所述升降外圈侧面设有初调调节开关，且所述初调调节开关嵌入设置在升降外圈中。

进一步的，所述调高底板内部设有调节螺纹孔，且所述调节螺纹孔贯穿设置在调高底板中。

进一步的，所述弹簧下端设有保护壳，且所述保护壳与弹簧活动连接。

进一步的，所述限位螺钉下端设有限位螺钉调节器，且所述限位螺钉调节器与限位螺钉活动连接。

进一步的，与现有技术相比，本实用新型的有益效果是：该种可调等高块使用简单，水平效果也非常明显，可调等高块从初步调节到微调，大大节约了调节时间，实现了短时间高效率的目标，设备由铝合金组成，经久耐用，且具有防锈作用，该设备设有限位螺钉，通过限位螺钉可以调节等高块的使用高度，使用者可根据自身身高进行调节限位螺钉，有利于提升使用者使用仪器的舒适度，在使用该设备时，将限位螺钉贯穿调节螺纹孔，转动限位螺钉调节器，此时调节螺纹孔跟着一起转动，调节螺纹孔与限位螺钉紧密咬合，使微调底板稳定支撑起来，以此达到使用者所需高度，等高块设有水平仪，通过水平仪可以清楚地了解等高块的水平情况，调节设备水平时，水平仪内的水准气泡随着设备的偏向偏移一致，当水准气泡移向水准圈等高块处于精准水平，有利于减小等高块的水平偏差。

附图说明

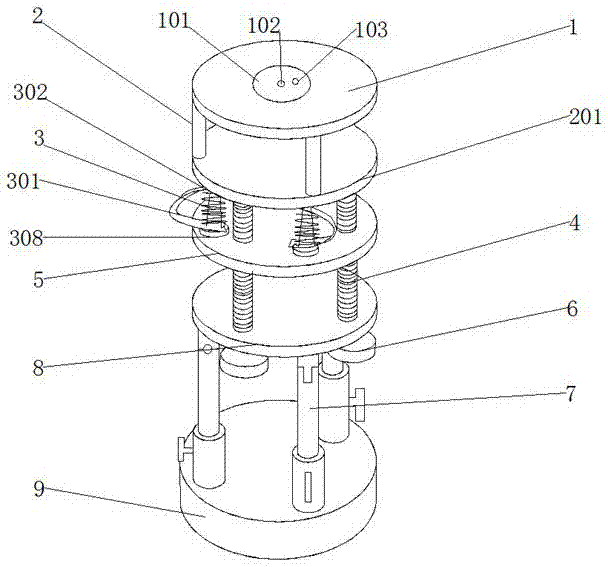

图1是本实用新型的整体结构示意图；

图2是本实用新型的限位轴承主体主视剖视图；

图3是本实用新型的初调升降器结构示意图。

图中：1、上等高块，101、水平仪，102、水准圈，103、水准气泡，2、连接竖杆，201、下等高块，3、限位轴承，301、保护壳，302、弹簧，303、内圈，304、外圈，305、限位弹簧，306、内圈挡板，307、内圈保护垫，308、微调调节器，4、限位螺钉，5、微调底板，6、限位螺钉调节器，7、初调升降器，701、升降外圈，702、升降内圈，703、调高地板连接段，704、连接螺旋，705、初调调节开关，8、调高底板，801、调节螺纹孔，9、底座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种新型可调等高块，包括上等高块1，上等高块1内部设有水平仪101，且水平仪101嵌入设置在上等高块1中，水平仪101内部设有水准圈102，且水准圈102嵌入设置在水平仪101中，上等高块1下表面设有连接竖杆2，且连接竖杆2与上等高块1固定连接，连接竖杆2下端设有下等高块201，且下等高块201与连接竖杆2紧密焊接，下等高块201下表面设有限位轴承3，且限位轴承3与下等高块201固定连接，限位轴承3四周均设有弹簧302，且弹簧302贯穿设置在限位轴承3外表面，限位轴承3下端设有外圈304，且外圈304与限位轴承3固定连接，外圈304内部设有内圈303，且内圈303嵌入设置在外圈304中，内圈303下部设有内圈挡板306，且内圈挡板306与内圈303固定连接，内圈303上端设有内圈保护垫307，且内圈保护垫307与内圈303固定连接，内圈303下表面设有限位弹簧305,且限位弹簧305与内圈303紧密贴合，限位轴承3下表面设有微调底板5，且微调底板5与限位轴承3紧密焊接，微调底板5下端设有限位螺钉4，且限位螺钉4贯穿设置在微调底板5中，限位螺钉4下端设有调高底板8，且调高底板8与限位螺钉4紧密贴合，调高底板8下表面设有初调升降器7，且初调升降器7与调高底板8固定连接，初调升降器7上端设有调高地板连接段703，且调高地板连接段703与初调升降器7活动连接，调高地板连接段703下端设有连接螺旋704，且连接螺旋704嵌入设置在调高地板连接段703中，初调升降器7下端设有升降外圈701，且升降外圈701与初调升降器7紧密焊接，升降外圈701侧面设有初调调节开关705，且初调调节开关705嵌入设置在升降外圈701中，升降外圈701内部设有升降内圈702，且升降内圈702贯穿设置在升降外圈701中，初调升降器7下表面设有底座9，且底座9与初调升降器7紧密焊接。

进一步的，限位轴承3下端设有微调调节器308，且微调调节器308与限位轴承3活动连接，在三个限位轴承3下部都设有微调调节器308，通过微调调节器308可以控制弹簧302松紧，有利于调节限位轴承3的高度，以此达成水平。

进一步的，水平仪101内部设有水准气泡103，且水准气泡103与水平仪101活动连接，水准气泡103随着设备的偏向偏移一致，通过水准气泡103有利于清楚的了解水平的信息。

进一步的，升降外圈701侧面设有初调调节开关705，且初调调节开关705嵌入设置在升降外圈701中，在每个初调升降器7下端都设有初调调节开关705，通过初调调节开关705可以控制初调升降器7的高度，有利于控制设备的初步水平。

进一步的，调高底板8内部设有调节螺纹孔801，且调节螺纹孔801贯穿设置在调高底板8中，通过调节螺纹孔801可以使限位螺钉4稳定连接，有利于调节限位螺钉4的高度，以此达到需求者的需求高度。

进一步的，弹簧302下端设有保护壳301，且保护壳301与弹簧302活动连接，通过保护壳301有利于加强弹簧302的紧密性。

进一步的，限位螺钉4下端设有限位螺钉调节器6，且限位螺钉调节器6与限位螺钉4活动连接，通过限位螺钉调节器6可以调节设备的高度，以此达到使用者的高度，增加了对使用者的便利性。

工作原理：首先，将等高块放置于平地，让等高块上的底座9与地面紧密贴合，在使用该设备时，先将限位螺钉4贯穿调节螺纹孔801，接着，转动限位螺钉调节器6，此时,调节螺纹孔801跟着其一起转动，这时，调节螺纹孔801与限位螺钉4进行紧密咬合，将微调底板5稳定支撑起来，进而达到使用者使用高度，接着，将初调升降器7上的升降内圈702轻微拉升，此时升降内圈702在升降外圈701滑动，当调节将近水平时转动初调调节开关705固定升降内圈702，在调高地板连接段703与连接螺旋704的连接下，调高地板连接段随着调高底板8的作用下上部设备进行同步偏移，这时，等高块设有限位轴承3与微调调节器308，当轻微转动微调调节器308时弹簧302的松紧度开始变动，限位轴承3内部的限位弹簧305同时发生变动，此时外圈304在内圈303内部高度发生轻微变化，保护壳301与弹簧305紧密贴合，反复的进行调节，直到水平仪101内部的水准气泡103在水准圈102中间。
