技术领域

本实用新型是一种圆柱型会切磁场推力器，属于推力器领域。

背景技术

圆柱型会切磁场推力器，会切磁场等离子体推力器是以霍尔推力器为基础的一种新型电推进装置，推力器放电通道壁面一般由陶瓷组成，由多级永磁铁包围，相邻的两个永磁铁极性相反，在通道的上游布置了阳极，工质气体通过供气管路喷入放电通道。

现有技术公开了申请号为：CN201510036306.7的一种圆柱型会切磁场推力器，其结构包括第二铝合金端盖，磁铁，多个第二导磁件，第一导磁件，线圈，导磁件底座，第一铝合金支架和支架板，磁铁支架套装在磁铁上，但是该现有技术拆卸过程繁琐，步骤多，导致拆卸设备拆卸不便。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种圆柱型会切磁场推力器，以解决的现有技术拆卸过程繁琐，步骤多，导致拆卸设备拆卸不便的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种圆柱型会切磁场推力器，其结构包括便捷式拆卸装置、螺孔、安装盘、连接杆、导向管、密封环、组合板、磁场推力器、螺丝、后置板，所述连接杆嵌入安装于安装盘的右表面，所述导向管嵌入安装于安装盘的右表面，所述密封环缠绕于导向管的外表面，所述密封环的右表面与组合板的左表面相贴合，所述磁场推力器位于导向管的右端，所述螺丝与磁场推力器螺纹连接，所述后置板位于组合板的右端，所述便捷式拆卸装置位于导向管的左端，所述后置板的左表面与磁场推力器的右表面相贴合，所述磁场推力器位于螺孔的右端，所述便捷式拆卸装置包括内管、移动轴、弹簧、固定块、连接板、翘杆、衔接板、带动板、固定轴、固定卡块、滑轨、外壳，所述内管位于外壳的内部，所述移动轴与翘杆轴连接，所述弹簧位于外壳的内部，所述固定块嵌入安装于外壳的内部，所述连接板位于外壳的内部，所述翘杆与带动板链式连接，所述衔接板与翘杆为一体化结构，所述带动板与固定轴轴连接，所述固定轴与固定卡块轴连接，所述滑轨与外壳为一体化结构，所述翘杆位于外壳的内部。

进一步地，所述便捷式拆卸装置与安装盘间隙配合。

进一步地，所述螺孔与安装盘为一体化结构。

进一步地，所述固定卡块与安装盘间隙配合。

进一步地，所述连接杆的直径为3cm，高为40cm。

进一步地，所述磁场推力器的型号为17G0A5-BA39，其具有稳定推进的特性。

进一步地，所述螺丝由不锈钢制成，硬度高且不易生锈。

有益效果

本实用新型一种圆柱型会切磁场推力器，结构上设有便捷式拆卸装置，通过转动便捷式拆卸装置的外壳带动移动轴，通过移动轴带动翘杆，由翘杆带动带动板内缩，同时对弹簧进行挤压，使得带动板下端的滑轮沿着滑轨内移，通过带动板拉动固定卡块进行内缩，通过固定卡块脱离对安装盘的固定，从而对安装盘进行快速拆卸，通过便捷式拆卸装置使得拆卸速度快，时间短。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

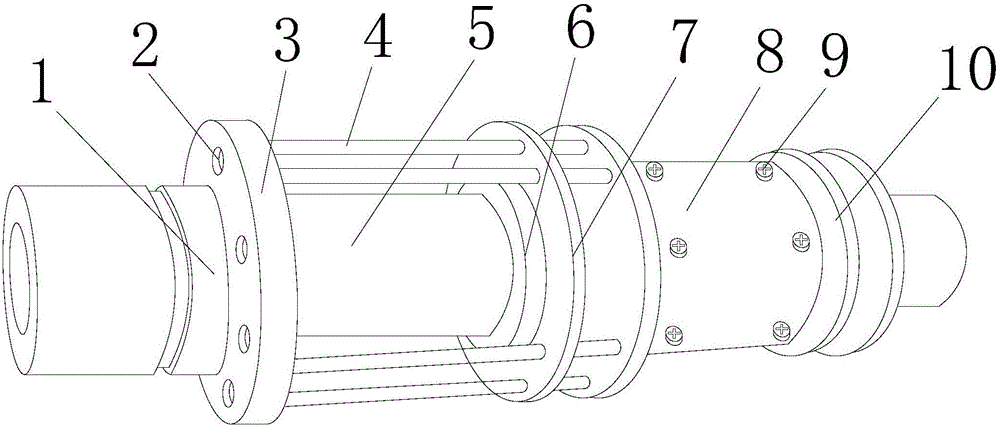

图1为本实用新型一种圆柱型会切磁场推力器的结构示意图；

图2为本实用新型一种便捷式拆卸装置的主剖面结构示意图。

图中：便捷式拆卸装置-1、螺孔-2、安装盘-3、连接杆-4、导向管-5、密封环-6、组合板-7、磁场推力器-8、螺丝-9、后置板-10、内管-101、移动轴-102、弹簧-103、固定块-104、连接板-105、翘杆-106、衔接板-107、带动板-108、固定轴-109、固定卡块-1010、滑轨-1011、外壳-1012。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种圆柱型会切磁场推力器技术方案：其结构包括便捷式拆卸装置1、螺孔2、安装盘3、连接杆4、导向管5、密封环6、组合板7、磁场推力器8、螺丝9、后置板10，所述连接杆4嵌入安装于安装盘3的右表面，所述导向管5嵌入安装于安装盘3的右表面，所述密封环6缠绕于导向管5的外表面，所述密封环6的右表面与组合板7的左表面相贴合，所述磁场推力器8位于导向管5的右端，所述螺丝9与磁场推力器8螺纹连接，所述后置板10位于组合板7的右端，所述便捷式拆卸装置1位于导向管5的左端，所述后置板10的左表面与磁场推力器8的右表面相贴合，所述磁场推力器8位于螺孔2的右端，所述便捷式拆卸装置1包括内管101、移动轴102、弹簧103、固定块104、连接板105、翘杆106、衔接板107、带动板108、固定轴109、固定卡块1010、滑轨1011、外壳1012，所述内管101位于外壳1012的内部，所述移动轴102与翘杆106轴连接，所述弹簧103位于外壳1012的内部，所述固定块104嵌入安装于外壳1012的内部，所述连接板105位于外壳1012的内部，所述翘杆106与带动板108链式连接，所述衔接板107与翘杆106为一体化结构，所述带动板108与固定轴109轴连接，所述固定轴109与固定卡块1010轴连接，所述滑轨1011与外壳1012为一体化结构，所述翘杆106位于外壳1012的内部，所述便捷式拆卸装置1与安装盘3间隙配合，所述螺孔2与安装盘3为一体化结构，所述固定卡块1010与安装盘3间隙配合，所述连接杆4的直径为3cm，高为40cm，所述磁场推力器8的型号为17G0A5-BA39，其具有稳定推进的特性，所述螺丝9由不锈钢制成，硬度高且不易生锈。

本专利所说的螺丝9是利用物体的斜面圆形旋转和摩擦力的物理学和数学原理，循序渐进地紧固器物机件的工具，螺丝是紧固件的通用说法，日常口头语，螺丝为日常生活中不可或缺的工业必需品，如照相机，眼镜，钟表，电子等使用的极小的螺丝，电视，电气制品，乐器，家具等的一般螺丝，至于工程，建筑，桥梁则使用大型螺丝，螺帽，交通器具，飞机，电车，汽车等则为大小螺丝并用，螺丝在工业上负有重要任务，只要地球上存在着工业，则螺丝的功能永远重要，螺丝是千百年来人们生产生活中的共同发明，按照应用领域来看，它是人类的第一大发明，所述弹簧103是一种利用弹性来工作的机械零件，用弹性材料制成的零件在外力作用下发生形变，除去外力后又恢复原状，一般用弹簧钢制成，弹簧的种类复杂多样，按形状分，主要有螺旋弹簧，涡卷弹簧，板弹簧，异型弹簧等。

例如，修理员小黄，通过转动便捷式拆卸装置1的外壳1012带动移动轴102，通过移动轴102带动翘杆106，由翘杆106带动带动板108内缩，同时对弹簧103进行挤压，使得带动板108下端的滑轮沿着滑轨1011内移，通过带动板108拉动固定卡块1010进行内缩，通过固定卡块1010脱离对安装盘3的固定，从而对安装盘3进行快速拆卸，通过便捷式拆卸装置1使得拆卸速度快，时间短。

本实用新型解决了现有技术拆卸过程繁琐，步骤多，导致拆卸设备拆卸不便。的问题，本实用新型通过上述部件的互相组合，通过转动便捷式拆卸装置的外壳带动移动轴，通过移动轴带动翘杆，由翘杆带动带动板内缩，同时对弹簧进行挤压，使得带动板下端的滑轮沿着滑轨内移，通过带动板拉动固定卡块进行内缩，通过固定卡块脱离对安装盘的固定，从而对安装盘进行快速拆卸，通过便捷式拆卸装置使得拆卸速度快，时间短。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
