技术领域

本实用新型涉及电子设备技术领域，具体为一种固定效果好的笔记本散热架。

背景技术

笔记本散热架，是直接对着笔记本电脑底部吹散热量，将笔记本热量强制吹出，并引入冷空气，增加笔记本底部的空气流动，从而使笔记本电脑内部各发热元件均得到散热的风扇装置。

笔记本的散热架的散热原理主要有两种：1)单纯通过物理学上的导热原理实现散热功能。将塑料或金属制成的散热底座放在笔记本的底部，抬高笔记本以促进空气流通和热量辐射，可以达到散热效果。2)在散热底座上面再安装若干个散热风扇来提高散热性能。这种风冷散热方式包括吸风和吹风两种。两种送风形式的差别在于气流形式的不同，吹风时产生的是紊流，属于主动散热，风压大但容易受到阻力损失，例如人们日常夏天用的电风扇；吸风时产生的是层流，属于被动散热，风压小但气流稳定，例如机箱风扇。理论上说，开放环境中，紊流的换热效率比层流大，但是笔记本底部和散热底座实际组成了一个封闭空间，所以一般吸风散热方式更符合风流设计规范。但是很多人由于不小心，经常因为碰到电脑，且目前市面上的笔记本散热架的固定效果较差，时常导致电脑滑落散热不均，使用不便。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种固定效果好的笔记本散热架，解决了上述背景技术中提到的不具备固定效果，导致电脑滑落散热不均问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种固定效果好的笔记本散热架，包括支架、支撑腿和固定夹，所述支架底部的两侧均固定安装有支撑腿，所述支架的顶部固定安装有防滑条，所述支架上开设有两个风扇口，且两个风扇口位于防滑条的后方，所述风扇口内设有电机，且电机的输出轴一端通过联轴器固定连接有转轴，所述转轴的表面固定安装有扇叶，所述支架顶部的两侧均固定安装有固定块，且固定块的顶部固定安装有销栓块，所述固定块通过销栓块和销栓与固定夹活动连接，两个固定夹相离的一侧均固定安装有把手，且把手的底部固定安装有弹簧，所述固定夹的底部固定连接有减压板，且减压板上开设有通孔，两个固定夹相对的一侧并且位于其底部均开设有凹槽，且凹槽内插接有防滑杆，所述防滑杆的底部延伸至通孔的内部，所述防滑杆的表面并且位于通孔的内部套接有固定弹簧，且防滑杆的底部固定连接有防滑垫。

优选的，所述电机通过固定柱与风扇口的内壁固定安装。

优选的，所述弹簧的底部与固定块的顶部固定连接。

优选的，所述固定弹簧的顶部与固定夹的底部连接，固定弹簧的底部与防滑垫的顶部连接。

优选的，所述防滑垫与通孔相适配，且防滑垫位于通孔的底部。

(三)有益效果

本实用新型提供了一种固定效果好的笔记本散热架。具备以下有益效果：

1、该固定效果好的笔记本散热架，利用销栓块和销栓对固定夹的连接，通过按压把手使固定夹抬起，松开把手，在弹簧的作用下，固定夹闭合，起到对笔记本的固定，同时，在固定夹上插接设置的防滑杆，配合固定弹簧和防滑杆底部固定连接的防滑垫，起到了对笔记本的进一步固定作用，防止了笔记本在晃动的情况下滑落，导致散热不均，并且结构简单，便于使用。

2、该固定效果好的笔记本散热架，设置固定弹簧的顶部与固定夹的底部连接，固定弹簧的底部与防滑垫的顶部连接，不仅加强了对笔记本的固定，同时也防止了固定夹的压力过大，对笔记本外壳造成损伤。

附图说明

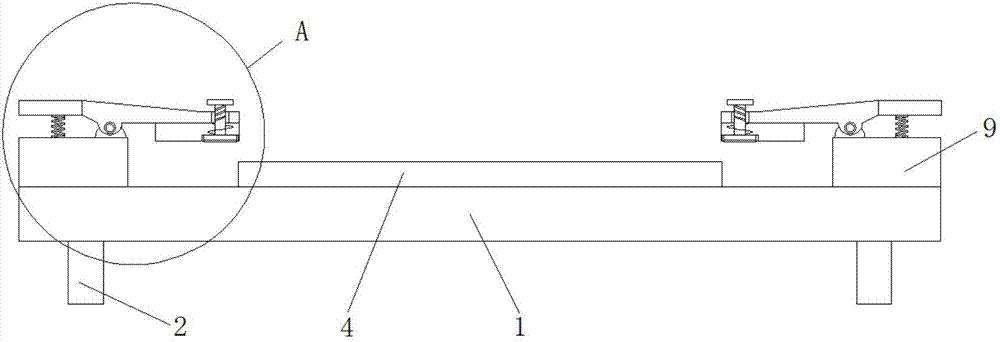

图1为本实用新型结构示意图；

图2为本实用新型结构俯视图；

图3为本实用新型图1中A部的局部结构放大图。

图中：1支架、2支撑腿、3固定夹、4防滑条、5风扇口、6电机、7转轴、8山野、9固定块、10销栓块、11销栓、12把手、13弹簧、14减压板、15通孔、16凹槽、17防滑杆、18固定弹簧、19防滑垫、20固定柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种固定效果好的笔记本散热架，如图1-3所示，包括支架1、支撑腿2和固定夹3，支架1底部的两侧均固定安装有支撑腿2，支架1的顶部固定安装有防滑条4，支架1上开设有两个风扇口5，且两个风扇口5位于防滑条4的后方，风扇口5内设有电机6，电机6通过固定柱19与风扇口5的内壁固定安装，将电机6固定安装在风扇口5的内壁，能够更好的节约支架1的空间利用率，且电机6的输出轴一端通过联轴器固定连接有转轴7，转轴7的表面固定安装有扇叶8，支架1顶部的两侧均固定安装有固定块9，且固定块9的顶部固定安装有销栓块10，固定块9通过销栓块10和销栓11与固定夹3活动连接，两个固定夹3相离的一侧均固定安装有把手12，且把手12的底部固定安装有弹簧13，弹簧13的底部与固定块9的顶部固定连接，弹簧13的设置，能够有效的控制固定夹3的闭合，从而达到固定的作用，设置弹簧13的底部与固定块9的顶部固定连接是为了防止弹簧13与把手12偏离，导致固定不充分，固定夹3的底部固定连接有减压板14，且减压板14上开设有通孔15，两个固定夹3相对的一侧并且位于其底部均开设有凹槽16，且凹槽16内插接有防滑杆17，防滑杆17的底部延伸至通孔15的内部，防滑杆17的表面并且位于通孔15的内部套接有固定弹簧18，且防滑杆17的底部固定连接有防滑垫19，防滑垫19与通孔15相适配，且防滑垫19位于通孔15的底部，防滑垫19通过内嵌的方式使用，能够增强一定的便捷性，固定弹簧18的顶部与固定夹3的底部连接，固定弹簧18的底部与防滑垫19的顶部连接，固定弹簧18位于固定夹3的底部与防滑垫19的顶部之间，起到了缓冲固定夹3的作用，防止固定夹3的压力过大，对笔记本造成损伤。

工作原理：使用时，通过按压把手12压缩弹簧13收缩，使固定夹3抬起，松开把手12，在弹簧13的作用下，固定夹3闭合，在防滑杆17和防滑垫19的作用下，起到对笔记本的防滑作用，同时利用设置在通孔15内防滑杆17外部的固定弹簧18和固定夹3底部的减压板14，减小固定夹3对笔记本的压力，防止固定夹3压力多大，对电脑造成损伤。

综上所述，该固定效果好的笔记本散热架，在把手12、弹簧13、固定夹3和减压板14的作用下，起到了对笔记本的固定作用，同时利用固定弹簧18和防滑杆17底部固定连接的防滑垫19，起到了进一步固定笔记本的作用，防止了笔记本的滑落，导致散热不均。

并且，设置固定弹簧18的设计，不仅加强了对笔记本的固定，同时也防止了固定夹3的压力过大，对笔记本外壳造成损伤。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
