技术领域

本实用新型涉及湿式除尘器装置技术领域，具体为一种除焦油用湿式除尘器装置。

背景技术

湿式除尘器是指依靠水力亲润来分离、捕集粉尘颗粒的除尘装置，处理生产过程中发生的高浓度、大风量的含尘气体，但现有的湿式除尘装置存在很多问题或缺点。

第一，传统的湿式除尘器装置没有对空气中的焦油进行处理的功能，造成大量空气污染等问题。

第二，传统的湿式除尘器装置没有对空气中细菌和气味进行处理的功能，不能解决空气中的问题和优化周围的空气。

第三，传统的湿式除尘器装置没有对废水进行回收的功能，会造成浪费水资源，污染环境。

实用新型内容

本实用新型的目的在于提供一种除焦油用湿式除尘器装置，以解决上述背景技术中提出的不能除去空气中的焦油，不能对空气中的细菌和气味进行优化，不能废水回收利用的问题。

为实现上述目的，本实用新型提供如下技术方案：一种除焦油用湿式除尘器装置，包括进风口、喷淋管、筒体和出风口，所述筒体的顶端设置有出风口，所述筒体顶端的一侧安装有蜂鸣报警器，所述出风口内部的一端设置有空气质量检测仪，所述筒体一侧的底端设置有进风口，所述进风口上方的筒体上固定有第一水箱，所述第一水箱的顶端固定有第一水泵，且第一水泵一侧的顶端连接有第一导水管，所述第一水泵一侧的底端连接有第二导水管，所述第二导水管远离第一水泵的一端延伸至第一水箱内部的底端，所述筒体一侧的顶端装置有控制面板，且控制面板的内部安装有单片机，所述筒体另一侧的底端设置有第三水箱，且第三水箱的顶端固定有第二水泵，所述第二水泵一侧的底端连接有第三导水管，所述第三导水管远离第二水泵的一端延伸至第三水箱内部的底端，所述第二水泵一侧的顶端连接有第四导水管，且第四导水管上安装有阀门，所述筒体内部顶端的两侧均固定有卡槽，且卡槽之间卡合有固定架，所述固定架的两侧安装有与卡槽相互配合的卡块，所述固定架的底端均匀安装有负离子发生器，所述固定架下方的筒体内部固定有分配管，且分配管的底端均匀安装有多孔水管，所述筒体内部的中间位置处固定有喷淋管，且喷淋管的底端均匀安装有喷头，所述第一导水管远离第一水泵的一端与喷淋管的一侧相连通，所述第四导水管分别与喷淋管和分配管的一侧相连通，所述筒体内部的底端安装有第二水箱，所述单片机的输出端通过导线与紫外线杀菌灯、负离子发生器、蜂鸣报警器、第一水泵和第二水泵的输入端电性连接，所述单片机的输入端通过导线与控制面板和空气质量检测仪的输出端电性连接。

优选的，所述卡块和卡槽之间构成卡合结构。

优选的，所述喷头下方的筒体内滑动有鲍尔环填料板，筒体内部的底端滑动有过滤网，鲍尔环填料板和过滤网的两侧均安装有滑块，筒体的内侧均焊接有与滑块相互配合的滑轨，滑块和滑轨之间构成滑动结构。

优选的，所述筒体的内侧和滑轨之间呈焊接一体化结构。

优选的，所述进风口的内侧均匀安装有紫外线杀菌灯，且紫外线杀菌灯在进风口的内侧呈等间距排列。

优选的，所述负离子发生器在固定架底端呈同心圆排列。

与现有技术相比，本实用新型的有益效果是：该种除焦油用湿式除尘器装置结构合理，具有以下优点：

1、通过安装有鲍尔环填料板、喷淋管和第一水箱实现除焦油的功能，第一水箱内装有稀碱溶，对去除有机酸、焦油及其他有机物有较好的效果，液鲍尔环填料具有通量大、阻力小、分离效率高及操作弹性大等优点，鲍尔环填料板有效的将空气中的焦油进行过滤吸附，再将稀碱溶通过喷淋管与水结合进行喷淋分离鲍尔环填料板上的焦油，达到有效去除空气中焦油的效果。

2、通过安装有紫外线杀菌灯和负离子发生器实现杀菌、净化空气的效果，紫外线杀菌灯在进风口处对空气有效的进行杀菌，而负离子发生器能高效地除尘、灭菌、净化空气，在出风口处对空气中残留的细微物质进行最后的处理，达到杀菌、净化空气的功能。

3、通过安装有过滤网和第二水箱实现污水回收的功能，过滤网将上方喷淋流下的污水进行过滤，将粉尘、焦油与水分离出来，然后过滤到第二水箱，通过过滤网的再次过滤实现污水回收和环保的目的。

附图说明

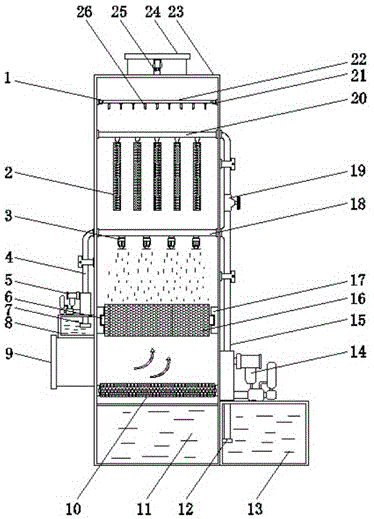

图1为本实用新型的正视剖面结构示意图；

图2为本实用新型的侧视结构示意图；

图3为本实用新型的负离子发生器俯视结构示意图；

图4为本实用新型的系统框图。

图中：1、卡块；2、多孔水管；3、喷头；4、第一导水管；5、第一水泵；6、滑块；7、第二导水管；8、第一水箱；9、进风口；10、过滤网；11、第二水箱；12、第三导水管；13、第三水箱；14、第二水泵；15、第四导水管；16、鲍尔环填料板；17、滑轨；18、喷淋管；19、阀门；20、分配管；21、卡槽；22、固定架；23、筒体；24、出风口；25、空气质量检测仪；26、负离子发生器；27、单片机；28、控制面板；29、紫外线杀菌灯；30、蜂鸣报警器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种除焦油用湿式除尘器装置，包括进风口9、喷淋管18、筒体23和出风口24，筒体23的顶端设置有出风口24，筒体23顶端的一侧安装有蜂鸣报警器30，蜂鸣报警器30的型号可为KS-12095D05YA，出风口24内部的一端设置有空气质量检测仪25，空气质量检测仪25的型号可为PC-3AS，筒体23一侧的底端设置有进风口9，进风口9的内侧均匀安装有紫外线杀菌灯29，紫外线杀菌灯29的型号可为G8T5，且紫外线杀菌灯29在进风口9的内侧呈等间距排列，对进入的空气更有效的杀菌，进风口9上方的筒体23上固定有第一水箱8，第一水箱8的顶端固定有第一水泵5，第一水泵5的型号可为JYQW，且第一水泵5一侧的顶端连接有第一导水管4，第一水泵5一侧的底端连接有第二导水管7，第二导水管7远离第一水泵5的一端延伸至第一水箱8内部的底端，筒体23一侧的顶端装置有控制面板28，且控制面板28的内部安装有单片机27，单片机27的型号可为ZYWYKJ，筒体23另一侧的底端设置有第三水箱13，且第三水箱13的顶端固定有第二水泵14，第二水泵14的型号可为JYQW，第二水泵14一侧的底端连接有第三导水管12，第三导水管12远离第二水泵14的一端延伸至第三水箱13内部的底端，第二水泵14一侧的顶端连接有第四导水管15，且第四导水管15上安装有阀门19，筒体23内部顶端的两侧均固定有卡槽21，且卡槽21之间卡合有固定架22，固定架22的两侧安装有与卡槽21相互配合的卡块1，卡块1和卡槽21之间构成卡合结构，使固定架22可以进行移除清理，固定架22的底端均匀安装有负离子发生器26，负离子发生器26的型号可为HJFR-15A，负离子发生器26在固定架22底端呈同心圆排列，可以更有效更均匀的净化空气，固定架22下方的筒体23内部固定有分配管20，且分配管20的底端均匀安装有多孔水管2，筒体23内部的中间位置处固定有喷淋管18，且喷淋管18的底端均匀安装有喷头3，第一导水管4远离第一水泵5的一端与喷淋管18的一侧相连通，第四导水管15分别与喷淋管18和分配管20的一侧相连通，喷头3下方的筒体23内滑动有鲍尔环填料板16，筒体23内部的底端滑动有过滤网10，鲍尔环填料板16和过滤网10的两侧均安装有滑块6，筒体23的内侧均焊接有与滑块6相互配合的滑轨17，筒体23和滑轨17呈焊接一体化结构，使滑轨17与筒体23结构更牢固，滑块6和滑轨17之间构成滑动结构，使鲍尔环填料板16和过滤网10可滑动拆卸，便于进行清理，筒体23内部的底端安装有第二水箱11，单片机27的输出端通过导线与紫外线杀菌灯29、负离子发生器26、蜂鸣报警器30、第一水泵5和第二水泵14的输入端电性连接，单片机27的输入端通过导线与控制面板28和空气质量检测仪25的输出端电性连接。

工作原理：使用时，空气从进风口9经过筒体23内部，在紫外线杀菌灯29的作用下达到杀菌的效果，然后鲍尔环填料板16将空气中的焦油、颗粒物灰尘进行过滤吸附，第二水泵14将水抽送到喷淋管18，第一水泵5将稀碱溶抽送到喷淋管18与水进行融合，再通过喷头3对鲍尔环填料板16上的焦油、颗粒物灰尘进行冲洗，多孔水管2对清洗过的空气进行二次清洗，清洗过后的水通过过滤网10将焦油、颗粒物灰尘等和水进行分离，过滤后的水流到第二水箱11，进行回收，最后负离子发生器26产生负离子，对空气中的氧分子结合，起到净化空气的作用，当空气从出风口24流出时，会经过空气质量检测仪25，若空气质量不达标，空气质量检测仪25会将信息传达给单片机27，单片机27控制蜂鸣报警器30启动，提醒工作人员对筒体23内进行清理。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
