技术领域

本实用新型涉及储物架技术领域，尤其涉及一种仓储用便于上货的储物架。

背景技术

物流是物品从供应地向接收地的实体流动过程中，根据实际需要，将运输、储存、装卸搬运、包装、流通加工、配送、信息处理等功能有机结合起来实现用户要求的过程。在物流运输的过程中，需要将货物分类，再将货物放置在储物架上。

目前，市场上现有的用于物流仓储用的储物架，其在使用的过程中，大多存在以下的不足：对于一些体积较大、或是较重的货物，在将其上货时，工作人员需要耗费较大的力气，且容易造成在放货的过程中，货物倾倒，综上，现有的用于物流仓储用的储物架大多还不能很好地契合实际需要。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种仓储用便于上货的储物架。

为了实现上述目的，本实用新型采用了如下技术方案：

一种仓储用便于上货的储物架，包括底板、架体和多个置放板，所述架体的底部焊接在底板的顶部，所述置放板的两端分别与架体的两侧内壁焊接，所述架体的两侧外壁均设有提升机构，所述提升机构包括安装板、上横板和下横板，且上横板和下横板分别焊接在架体靠近顶部和底部的位置，所述上横板和下横板的顶部均开有圆孔，两个圆孔的内壁均通过轴承转动连接有立轴，两个所述立轴相对的一端焊接有同一个立杆，立杆的外壁开有螺纹，所述立杆的外壁螺纹连接有传动管，传动管的俯视结构为外方内圆结构，传动管的一侧外壁均焊接有侧板。

进一步的，所述安装板焊接在架体的侧壁上，安装板的顶部开有安装孔，安装孔的内壁通过螺栓固定有机壳，机壳的内壁通过螺栓固定有电机，电机输出轴的底端与位于上方的立轴的顶端键连接。

进一步的，两个所述提升机构的侧板相对的一侧外壁焊接有同一个承托板，承托板的顶部焊接有多排等距离分布的凸球。

进一步的，所述置放板的顶部开有等距离分布的矩形孔。

进一步的，所述置放板的顶部焊接有等距离分布的横条，横条与矩形孔交替分布，横条的端面结构为半圆形。

进一步的，所述底板的底部外壁靠近四个拐角处均焊接有支高柱，支高柱的底端均焊接有垫板。

本实用新型的有益效果为：

1.通过设置电机、立杆、传动管和承托板，在对体积较大、或是较重的货物进行上货时，将货物放置在承托板上，将电机与外界电源连接，则电机带动立杆转动，立杆与传动管螺纹连接，故而立杆的旋转运动转化为承托板的直线移动，进而带动承托板上的货物上移至合适高度，再将货物推至置放板上即可完成上货，上述中可以避免人力对货物进行上货，提高了储物架的实用性。

2.通过设置凸球和端面为半圆形的横条，凸球和横条可以减小与货物之间的接触面积，进而减小摩擦力，便于工作人员将货物推到置放板上，使用方便。

3.通过设置矩形孔，可以增加货物与空气的接触面积，改善了空气的流动性，进而避免货物在存放的过程中潮湿。

附图说明

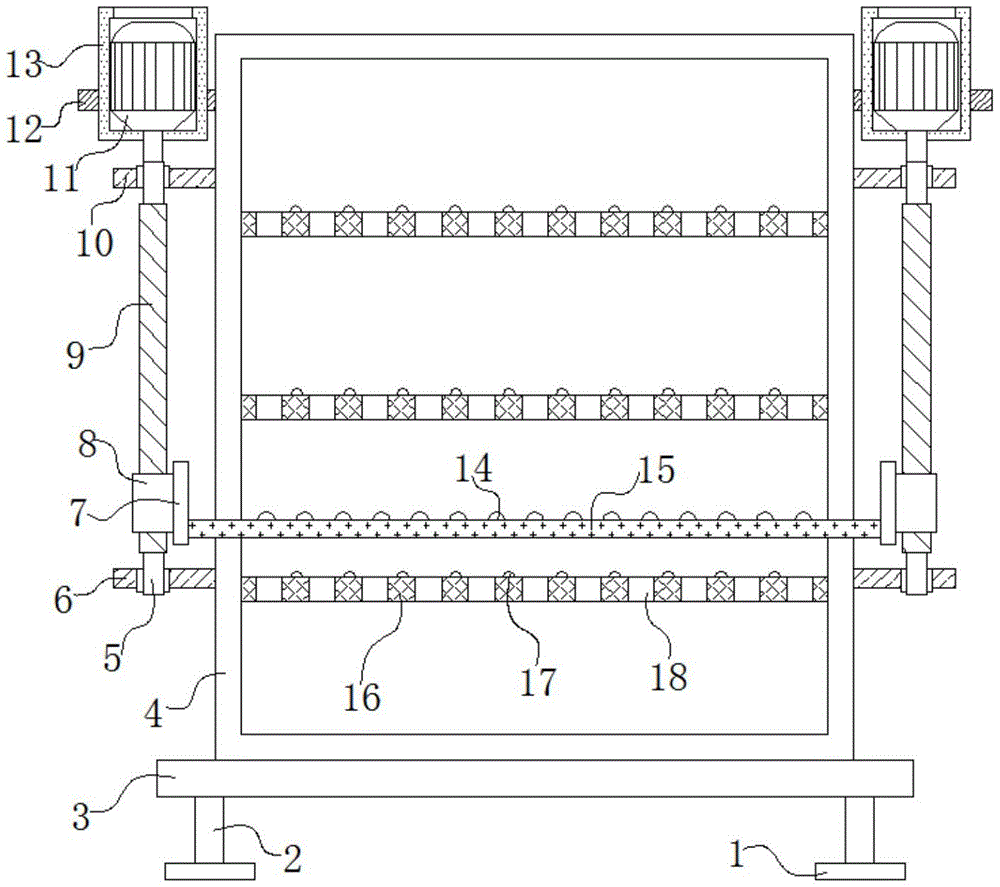

图1为本实用新型提出的一种仓储用便于上货的储物架的主视结构示意图；

图2为本实用新型提出的一种仓储用便于上货的储物架的局部立体结构示意图；

图3为本实用新型提出的一种仓储用便于上货的储物架的局部俯视结构示意图。

图中：1-垫板、2-支高、3-底板、4-架体、5-立轴、6-下横板、7-侧板、8-传动管、9-立杆、10-上横板、11-电机、12-安装板、13-机壳、14-凸球、15-承托板、16-置放板、17-横条、18-矩形孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种仓储用便于上货的储物架，包括底板3、架体4和多个置放板16，架体4的底部焊接在底板3的顶部，置放板16的两端分别与架体4的两侧内壁焊接，架体4的两侧外壁均设有提升机构，提升机构包括安装板12、上横板10和下横板6，且上横板10和下横板6分别焊接在架体4靠近顶部和底部的位置，上横板10和下横板6的顶部均开有圆孔，两个圆孔的内壁均通过轴承转动连接有立轴5，两个立轴5相对的一端焊接有同一个立杆9，立杆9的外壁开有螺纹，立杆9的外壁螺纹连接有传动管8，传动管8的俯视结构为外方内圆结构，传动管8的一侧外壁均焊接有侧板7。

本实用新型中，安装板12焊接在架体4的侧壁上，安装板12的顶部开有安装孔，安装孔的内壁通过螺栓固定有机壳13，机壳13的内壁通过螺栓固定有电机11，电机11输出轴的底端与位于上方的立轴5的顶端键连接。

其中，两个提升机构的侧板7相对的一侧外壁焊接有同一个承托板15，电机11带动立杆9转动，立杆9与传动管8螺纹连接，故而立杆9的旋转运动转化为承托板15的直线移动，进而带动承托板15上的货物上移至合适高度，承托板15的顶部焊接有多排等距离分布的凸球14。

其中，置放板16的顶部开有等距离分布的矩形孔18，矩形孔18可以增加货物与空气的接触面积，改善空气的流动性，避免货物在存放的过程中潮湿。

其中，置放板16的顶部焊接有等距离分布的横条17，横条17与矩形孔18交替分布，横条17的端面结构为半圆形，凸球14和端面为半圆形的横条17可以减小与货物之间的接触面积，进而减小摩擦力，便于工作人员将货物推到置放板16上。

其中，底板3的底部外壁靠近四个拐角处均焊接有支高柱2，支高柱2的底端均焊接有垫板1。

工作原理：在对体积较大或是较重的货物进行上货时，将货物放置在承托板15上，将电机11与外界电源连接，则电机11带动立杆9转动，立杆9与传动管8螺纹连接，故而立杆9的旋转运动转化为承托板15的直线移动，进而带动承托板15上的货物上移至合适高度，再将货物推至置放板16上即可完成上货，凸球14和端面为半圆形的横条17可以减小与货物之间的接触面积，进而减小摩擦力，便于工作人员将货物推到置放板16上，矩形孔18可以增加货物与空气的接触面积，改善空气的流动性，避免货物在存放的过程中潮湿。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
