技术领域

本实用新型涉及冷却塔领域，具体来说，涉及一种抗震型冷却塔填料装置。

背景技术

冷却塔是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔。冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。水质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程。

填料在冷却塔中的作用就是增加散热量，延长冷却水停留时间，增加换热面积，增加换热量。均匀布水。不是将某种需降温的东西填进塔里。冷却塔就是使热流体(包括水)冷却到合理温度的一种设备。工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散入大气中。冷却塔应用范围:空调冷却系统、冷冻系列、电炉、注塑、制革、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域。冷却塔填料由于在冷却时受到水的冲击力比较大，这样容易因填料压力过大造成填料脱落，对生产产生影响。

针对相关技术中的问题，目前尚未提出有效的解决方案。

实用新型内容

针对相关技术中的问题，本实用新型提出一种抗震型冷却塔填料装置，以克服现有相关技术所存在的上述技术问题。

本实用新型的技术方案是这样实现的：

一种抗震型冷却塔填料装置，包括本体，所述本体上下两端对称设有若干弹簧腔，所述弹簧腔内设有弹簧，所述弹簧贯穿所述弹簧腔，所述弹簧两端对称设有连接板，所述连接板远离所述弹簧一侧设有数量为三个的球形凹槽，所述球形凹槽内设有衔接球，所述衔接球与所述球形凹槽相匹配，所述衔接球远离所述连接板一侧固定设有三脚架，所述三脚架上远离所述连接板一端设有凹槽，所述凹槽内设有固定轴，所述固定轴上设有旋转球，所述旋转球内设有轴腔，所述固定轴通过所述轴腔贯穿所述旋转球，所述旋转球上设有环形槽，所述环形槽两侧对称设有环形滑轨，所述环形滑轨内设有滑球，所述滑球与所述环形滑轨相匹配，所述滑球与所述环形滑轨活动连接，所述滑球之间固定设有连接轴，所述连接轴远离所述旋转球一侧设有连接块，所述连接块上远离所述滑球一端固定设有固定块。

进一步的，所述弹簧与所述连接板之间设有固定片。

进一步的，所述衔接球与所述球形凹槽之间设有海绵层。

进一步的，所述海绵层内设有海绵。

进一步的，所述轴腔与所述固定轴之间设有轴承，所述旋转球通过所述轴承与所述固定轴活动连接。

本实用新型的有益效果：当通过冷却塔冷却的时候，冷却塔填料会受到冲击力，这时通过弹簧降低了本体对连接板的冲击力，通过层的海绵，降低了球形凹槽对衔接球的冲击力，从而降低了连接板对三脚架的冲击力，通过旋转球的滑动作用，降低了三脚架对固定块的冲击力，这样大大降低了填料层给固定块带来的冲击力，保护了固定装置，使固定装置不易松动造成填料层脱落，本实用新型结构设计合理，操作简单，使用方便，增加效率，可以普遍推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

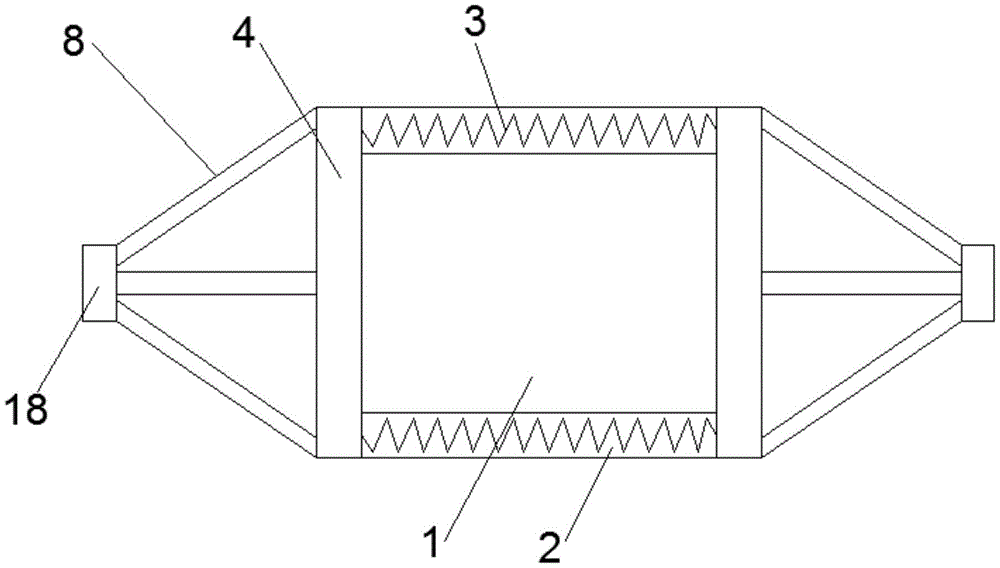

图1是根据本实用新型实施例的一种抗震型冷却塔填料装置的结构示意图；

图2是根据本实用新型实施例的一种抗震型冷却塔填料装置中球形凹槽的结构示意图；

图3是根据本实用新型实施例的一种抗震型冷却塔填料装置中旋转球的结构示意图；

图4是根据本实用新型实施例的一种抗震型冷却塔填料装置中环形滑轨的结构示意图。

图中：

1、本体；2、弹簧腔；3、弹簧；4、连接板；5、球形凹槽；6、衔接球；7、海绵层；8、三脚架；9、凹槽；10、固定轴；11、旋转球；12、轴腔；13、环形槽；14、环形滑轨；15、滑球；16、连接轴；17、连接块；18、固定块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。

根据本实用新型的实施例，提供了一种抗震型冷却塔填料装置。

如图1-4所示，根据本实用新型实施例的一种抗震型冷却塔填料装置，包括本体1，所述本体1上下两端对称设有若干弹簧腔2，所述弹簧腔2内设有弹簧3，所述弹簧3贯穿所述弹簧腔2，所述弹簧3两端对称设有连接板4，所述连接板4远离所述弹簧3一侧设有数量为三个的球形凹槽5，所述球形凹槽5内设有衔接球6，所述衔接球6与所述球形凹槽5相匹配，所述衔接球6远离所述连接板4一侧固定设有三脚架8，所述三脚架8上远离所述连接板4一端设有凹槽9，所述凹槽9内设有固定轴10，所述固定轴10上设有旋转球11，所述旋转球11内设有轴腔12，所述固定轴10通过所述轴腔12贯穿所述旋转球11，所述旋转球11上设有环形槽13，所述环形槽13两侧对称设有环形滑轨14，所述环形滑轨14内设有滑球15，所述滑球15与所述环形滑轨14相匹配，所述滑球15与所述环形滑轨14活动连接，所述滑球15之间固定设有连接轴16，所述连接轴16远离所述旋转球11一侧设有连接块17，所述连接块17上远离所述滑球15一端固定设有固定块18。

通过本实用新型的上述方案，当通过冷却塔冷却的时候，冷却塔填料会受到冲击力，这时通过弹簧3降低了本体1对连接板4的冲击力，通过层的海绵，降低了球形凹槽5对衔接球6的冲击力，从而降低了连接板4对三脚架8的冲击力，通过旋转球11的滑动作用，降低了三脚架8对固定块18的冲击力，这样大大降低了填料层给固定块18带来的冲击力，保护了固定装置，使固定装置不易松动造成填料层脱落，本实用新型结构设计合理，操作简单，使用方便，增加效率，可以普遍推广使用。

对于弹簧3与连接板4来说，所述弹簧3与所述连接板4之间设有固定片，这样可以固定住弹簧，使弹簧起到缓冲的作用；对于衔接球6与球形凹槽5来说，所述衔接球6与所述球形凹槽5之间设有海绵层7，所述海绵层7内设有海绵，这样可以缓冲减轻衔接球6与球形凹槽5之间的冲撞力；对于轴腔12与固定轴10来说，所述轴腔12与所述固定轴10之间设有轴承，所述旋转球11通过所述轴承与所述固定轴10活动连接，这样不仅可以旋转球11自由旋转，而且降低了旋转球11旋转时与固定轴10之间的摩擦力。

综上所述，借助于本实用新型的上述技术方案，当通过冷却塔冷却的时候，冷却塔填料会受到冲击力，这时通过弹簧3降低了本体1对连接板4的冲击力，通过层的海绵，降低了球形凹槽5对衔接球6的冲击力，从而降低了连接板4对三脚架8的冲击力，通过旋转球11的滑动作用，降低了三脚架8对固定块18的冲击力，这样大大降低了填料层给固定块18带来的冲击力，保护了固定装置，使固定装置不易松动造成填料层脱落，本实用新型结构设计合理，操作简单，使用方便，增加效率，可以普遍推广使用。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
