技术领域

本实用新型涉及填料领域，具体来说，涉及一种便于安装的冷却塔填料。

背景技术

冷却塔是一个塔式散热装置，它利用水的蒸发吸热原理来吸收导热介质中的热量，保证系统中散热设备的正常运行，避免安全事故的发生，同时也延长散热设备的使用寿命，冷却塔具有冷却效果好、使用时间长和工作稳定的特点，在暖通和降温等领域得到了广泛的应用。

冷凝塔中需要使用到填料层，填料层在使用的时候需要对其进行检测、维修维护和更换，目前的对填料层的维修麻烦，需要进入冷却塔内部进行维修整理，导致工人维修环境差，不能满足使用需求。

针对相关技术中的问题，目前尚未提出有效的解决方案。

实用新型内容

针对相关技术中的问题，本实用新型提出一种便于安装的冷却塔填料，以克服现有相关技术所存在的上述技术问题。

本实用新型的技术方案是这样实现的：

一种便于安装的冷却塔填料，包括壳体，所述壳体内壁一侧固定设有第一固定块，所述第一固定块上设有凹槽，所述凹槽内活动套设有填料片的一端，所述填料片上设有若干个圆孔，所述壳体内壁底端上固定设有第一电动伸缩杆，所述第一电动伸缩杆的一端固定连接支撑板的底端，所述支撑板上固定设有圆杆，所述圆杆上活动套设有相匹配的圆管，所述圆管的顶端固定连接第二固定块，所述第二固定块底端一侧上设有数量为两块的固定杆，所述壳体内壁顶端上固定设有第二电动伸缩杆，所述第二电动伸缩杆的一端连接所述第二固定块的顶端，所述填料片另一端与所述支撑板顶端相接触位于数量为两块的固定杆之间，所述壳体外壁顶端设有集水槽和水泵，所述水泵上设有吸水孔，所述吸水孔贯穿所述集水槽外壁一侧设与所述集水槽的内部，所述水泵上设有出水孔，所述出水孔贯穿所述壳体的顶端设与所述壳体的内部。

进一步的，所述集水槽上设有进水口。

进一步的，所述壳体外壁底端设有若干个支撑柱。

进一步的，若干个支撑柱底端均套设有减震垫。

进一步的，所述进水口上设有手动控制阀。

进一步的，所述手动控制阀上设有防滑螺纹。

本实用新型的有益效果：通过壳体内设有第一固定块，第一固定块上设有凹槽，凹槽内可以活动套设有填料片的一端，填料片的另一端与设有的支撑板相接触，在支撑板上设有的圆杆，起到限制填料片的长度，当填料片需要维修整理时候，第一电动伸缩杆进行伸缩，第一电动伸缩杆可以带动支撑板进行下降，第二电动伸缩杆带动第二固定块进行上升，在将填料片从凹槽抽出，可以方便进行维修整理，当填料片维修整理好的时候，将填料片一端放进凹槽内，再将通过第一电动伸缩杆带动支撑板进行上升，当填料片另一端与支撑板相接触的时候，说明填料片处于水平行的位置，再通过第二电动伸缩杆带动第二固定块进行下降，第二固定块下降带动第二固定块底端圆管进行下降，圆管下降会套设在支撑板上设有的圆杆上，第二固定块底端一侧上设有数量为两块的固定杆，第二固定块下降时候，填料片会固定在两块固定杆之间，减少填料片工作的时候产生的震动，该装置结构简单，填料片安装更换方便，提高维修的效率，降低维修风险，满足使用需求。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

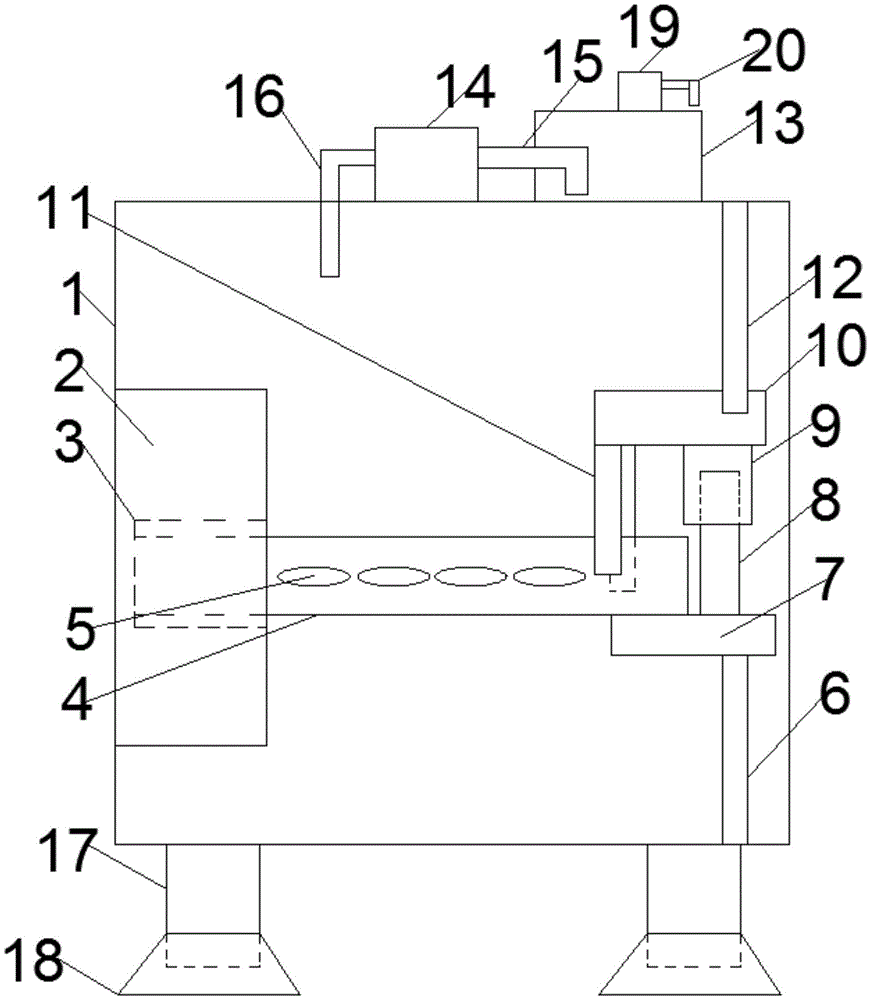

图1是根据本实用新型实施例的一种便于安装的冷却塔填料的主视图；

图2是根据本实用新型实施例的一种便于安装的冷却塔填料的固定杆放大图。

图中：

1、壳体；2、第一固定块；3、凹槽；4、填料片；5、圆孔；6、第一电动伸缩杆；7、支撑板；8、圆杆；9、圆管；10、第二固定块；11、固定杆；12、第二电动伸缩杆；13、集水槽；14、水泵；15、吸水孔；16、出水孔；17、支撑柱；18、减震垫；19、进水口；20、手动控制阀。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。

根据本实用新型的实施例，提供了一种便于安装的冷却塔填料。

如图1-2所示，根据本实用新型实施例的一种便于安装的冷却塔填料，包括壳体1，所述壳体1内壁一侧固定设有第一固定块2，所述第一固定块2上设有凹槽3，所述凹槽3内活动套设有填料片4的一端，所述填料片4上设有若干个圆孔5，所述壳体1内壁底端上固定设有第一电动伸缩杆6，所述第一电动伸缩杆6的一端固定连接支撑板7的底端，所述支撑板7上固定设有圆杆8，所述圆杆8上活动套设有相匹配的圆管9，所述圆管9的顶端固定连接第二固定块10，所述第二固定块10底端一侧上设有数量为两块的固定杆11，所述壳体1内壁顶端上固定设有第二电动伸缩杆12，所述第二电动伸缩杆12的一端连接所述第二固定块10的顶端，所述填料片4另一端与所述支撑板7顶端相接触位于数量为两块的固定杆11之间，所述壳体1外壁顶端设有集水槽13和水泵14，所述水泵14上设有吸水孔15，所述吸水孔15贯穿所述集水槽13外壁一侧设与所述集水槽13的内部，所述水泵14上设有出水孔16，所述出水孔16贯穿所述壳体1的顶端设与所述壳体1的内部。

通过本实用新型的上述方案，能够通过壳体1内设有第一固定块2，第一固定块2上设有凹槽3，凹槽3内可以活动套设有填料片4的一端，填料片4的另一端与设有的支撑板7相接触，在支撑板7上设有的圆杆8，起到限制填料片4的长度，当填料片4需要维修整理时候，第一电动伸缩杆6进行伸缩，第一电动伸缩杆6可以带动支撑板7进行下降，第二电动伸缩杆12带动第二固定块10进行上升，在将填料片4从凹槽3抽出，可以方便进行维修整理，当填料片4维修整理好的时候，将填料片4一端放进凹槽3内，再将通过第一电动伸缩杆6带动支撑板7进行上升，当填料片4另一端与支撑板7相接触的时候，说明填料片4处于水平行的位置，再通过第二电动伸缩杆12带动第二固定块10进行下降，第二固定块10下降带动第二固定块10底端圆管9进行下降，圆管9下降会套设在支撑板7上设有的圆杆8上，第二固定块10底端一侧上设有数量为两块的固定杆11，第二固定块10下降时候，填料片4会固定在两块固定杆11之间，减少填料片4工作的时候产生的震动，该装置结构简单，填料片4安装更换方便，提高维修的效率，降低维修风险，满足使用需求。

在具体应用时，对于集水槽13来说，所述集水槽13上设有进水口，方便水进入集水槽13内；对于壳体1来说，所述壳体1外壁底端设有若干个支撑柱17，支撑柱17起到支撑壳体1的作用；对于支撑柱17来说，若干个支撑柱17底端均套设有减震垫18，减震垫18起到减震的作用；对于进水口19来说，所述进水口19上设有手动控制阀20，起到控制水量的作用；对于手动控制阀20来说，所述手动控制阀20上设有防滑螺纹，起到防滑的作用。

综上所述，借助于本实用新型的上述技术方案，通过壳体1内设有第一固定块2，第一固定块2上设有凹槽3，凹槽3内可以活动套设有填料片4的一端，填料片4的另一端与设有的支撑板7相接触，在支撑板7上设有的圆杆8，起到限制填料片4的长度，当填料片4需要维修整理时候，第一电动伸缩杆6进行伸缩，第一电动伸缩杆6可以带动支撑板7进行下降，第二电动伸缩杆12带动第二固定块10进行上升，在将填料片4从凹槽3抽出，可以方便进行维修整理，当填料片4维修整理好的时候，将填料片4一端放进凹槽3内，再将通过第一电动伸缩杆6带动支撑板7进行上升，当填料片4另一端与支撑板7相接触的时候，说明填料片4处于水平行的位置，再通过第二电动伸缩杆12带动第二固定块10进行下降，第二固定块10下降带动第二固定块10底端圆管9进行下降，圆管9下降会套设在支撑板7上设有的圆杆8上，第二固定块10底端一侧上设有数量为两块的固定杆11，第二固定块10下降时候，填料片4会固定在两块固定杆11之间，减少填料片4工作的时候产生的震动，该装置结构简单，填料片4安装更换方便，提高维修的效率，降低维修风险，满足使用需求。
