技术领域

本实用新型涉及一种吊篮，特别涉及一种起重机用吊篮，属于起重机配件技术领域。

背景技术

吊篮是建筑工程高空作业的建筑机械，作用于幕墙安装，外墙清洗。吊篮是一种能够替代传统脚手架，可减轻劳动强度，提高工作效率，并能够重复使用的新型高处作业设备。但是目前的起重机吊篮多数尺寸都是固定的，不能根据实际情况对吊篮进行拼接，适用范围低，且工作人员在室外进行工作时，工作环境恶劣，不能够挡雨、遮阳，不利于工作人员的工作。

实用新型内容

本实用新型的目的在于提供一种起重机用吊篮，以解决上述背景技术中提出的不便于进行拼接的问题。

为实现上述目的，本实用新型提供如下技术方案：一种起重机用吊篮，包括底板和顶板，所述底板的中部开设有三个定位孔，所述定位孔与定位杆卡合连接，所述底板顶端的四个边角均固定设有立柱，每个所述立柱之间固定设有护栏，每个所述立柱的顶端均通过支撑杆与顶板底端的四个边角固定连接，所述顶板的顶端固定安装有导雨座，所述导雨座的两侧均固定设有太阳能电池板，所述导雨座的内部固定设有蓄电池，所述太阳能电池板与蓄电池电性连接，所述导雨座顶端的中部固定设有吊环，其中两个所述立柱的一侧和其中两个支撑杆的一侧均通过转轴转动连接有若干个固定块，所述固定块的一端固定安装有固定螺栓，所述顶板底端的中部固定安装有散热扇，所述顶板底端的两侧均固定安装有照明灯。

作为本实用新型的一种优选技术方案，所述底板的顶端固定设有防滑垫，且所述防滑垫的表面固定设有防滑凸块。

作为本实用新型的一种优选技术方案，其中另外两个所述立柱的一侧和其中另外两个支撑杆的一侧均开设有与固定螺栓位置相对应的安装孔。

作为本实用新型的一种优选技术方案，所述顶板的底端固定设有隔热层。

作为本实用新型的一种优选技术方案，所述底板底端的四个边角均固定设有支撑垫块。

作为本实用新型的一种优选技术方案，其中一个所述支撑杆的一侧固定设有开关面板，所述开关面板的表面固定设有散热扇开关和照明灯开关，所述散热扇和照明灯分别通过散热扇开关和照明灯开关与蓄电池电性连接。

与现有技术相比，本实用新型的有益效果是：本实用新型一种起重机用吊篮，该吊篮可以根据实际工作情况对其进行拼接，适用范围高，通过转动固定块，使固定块通过固定螺栓对安装孔进行固定连接，提高了拼接的稳固性，且通过设置的定位杆与定位孔连接，对拼接的吊具起到初步定位的作用；通过设置的太阳能电池板可以将太阳能转换能电能储存在蓄电池中，以供用电器进行使用，合理利用资源；通过设置的顶板和导雨座起到遮阳挡雨的作用，为工作人员提供一个相对舒适的工作环境；通过设置的散热扇可以在天气炎热时起到散热的作用，通过设置的照明灯可以在光照强度不足的情况下提供照明，有效地提高工作效率。

附图说明

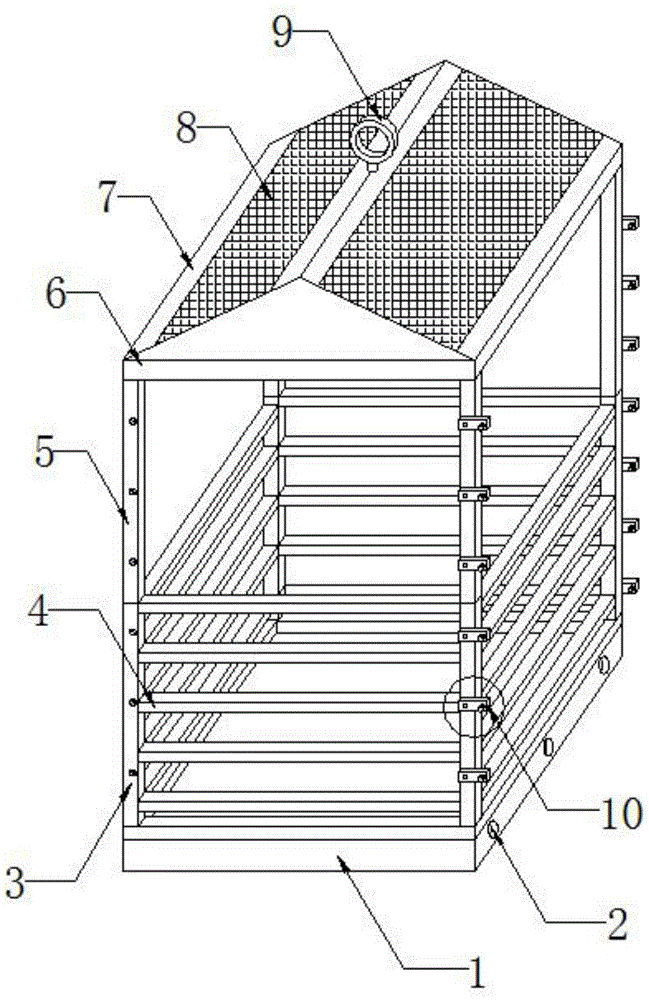

图1为本实用新型的结构示意图；

图2为本实用新型吊篮连接的结构示意图；

图3为本实用新型的局部放大结构示意图；

图4为本实用新型的剖面结构示意图。

图中：1、底板；2、定位孔；3、立柱；4、护栏；5、支撑杆；6、顶板；7、导雨座；8、太阳能电池板；9、吊环；10、固定块；11、转轴；12、固定螺栓；13、定位杆；14、蓄电池；15、散热扇；16、照明灯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供了一种起重机用吊篮，包括底板1和顶板6，底板1的中部开设有三个定位孔2，定位孔2与定位杆13卡合连接，底板1顶端的四个边角均固定设有立柱3，每个立柱3之间固定设有护栏4，每个立柱3的顶端均通过支撑杆5与顶板6底端的四个边角固定连接，顶板6的顶端固定安装有导雨座7，导雨座7的两侧均固定设有太阳能电池板8，导雨座7的内部固定设有蓄电池14，太阳能电池板8与蓄电池14电性连接，导雨座7顶端的中部固定设有吊环9，其中两个立柱3的一侧和其中两个支撑杆5的一侧均通过转轴11转动连接有若干个固定块10，固定块10的一端固定安装有固定螺栓12，顶板6底端的中部固定安装有散热扇15，顶板6底端的两侧均固定安装有照明灯16。

优选的，底板1的顶端固定设有防滑垫，且防滑垫的表面固定设有防滑凸块，提高了防滑性能，防止工作人员滑到。

优选的，其中另外两个立柱3的一侧和其中另外两个支撑杆5的一侧均开设有与固定螺栓12位置相对应的安装孔，便于固定块10对连接的吊篮进行固定连接。

优选的，顶板6的底端固定设有隔热层，提高了隔热性能。

优选的，底板1底端的四个边角均固定设有支撑垫块，对吊篮起到支撑作用。

优选的，其中一个支撑杆5的一侧固定设有开关面板，开关面板的表面固定设有散热扇开关和照明灯开关，散热扇15和照明灯16分别通过散热扇开关和照明灯开关与蓄电池14电性连接，通过散热扇开关和照明灯开关便于控制散热扇15和照明灯16的工作。

具体使用时，本实用新型一种起重机用吊篮，首先根据实际情况选择吊篮的个数，然后将吊篮放置到一起，将定位杆13插入到定位孔2内，对各个吊篮进行初步定位，转动各个固定块10，通过固定螺栓12与相对应的安装孔固定连接，从而将各个吊篮固定安装在一起，通过起重机的吊绳与该吊篮的吊环9相连接，工作人员进入到吊篮中，通过起重机对吊篮进行吊运，太阳能电池板8将太阳能转换为电能储存在蓄电池14中以供用电器进行使用，当下雨时，导雨座7对雨水进行引导，当天气比较炎热时，工作人员可通过散热扇开关开启散热扇15，进行通风散热。

在本实用新型的描述中，需要理解的是，指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
