技术领域
本实用新型涉及环保设备技术领域,特别涉及一种小型净水器。
背景技术
目前,山区、农村等偏远落后地区的饮水系统、污水处理系统等尚未发展成熟,甚至都没有体系的供水系统,而是直接从山上接水,这样存在饮用水不安全,不卫生等一系列问题,同时城市的生活用水、地表污水处理、企业用水处理等所采用的净水设备为了适应大量水处理的需求,净水器体积设计的特别大,而且净水流程繁琐,难以适应农村、山区及急需净水点的净水需求,而且目前现有的净水器往往是单个的更换滤芯或过滤层,而且更换步骤过于繁琐,过滤箱不易清洗,长时间会影响净水效果。
实用新型内容
本实用新型的主要目的在于提供一种小型净水器,可以有效解决背景技术中净水流程繁琐,难以适应农村、山区及急需净水点的净水需求,而且目前现有的净水器往往是单个的更换滤芯或过滤层,而且更换步骤过于繁琐,过滤箱不易清洗,长时间会影响净水效果的问题。
为实现上述目的,本实用新型采取的技术方案为:
一种小型净水器,包括过滤箱,所述过滤箱的顶端设有箱盖,所述箱盖与所述过滤箱通过设有的连接机构相连接,且所述箱盖与所述过滤箱之间设有密封机构,所述过滤箱的一侧设有进水管,所述进水管上设有进水阀门,所述过滤箱远离进水管的一侧设有出水管,所述出水管上设有出水阀门。所述过滤箱内设有PP棉过滤层,所述过滤箱和所述箱盖均与所述PP棉过滤层通过设有的卡槽一相连接,所述过滤箱内设有位于所述PP棉过滤层一侧的颗粒活性炭过滤层,所述过滤箱和所述箱盖均与所述颗粒活性炭过滤层通过设有的卡槽二相连接,所述过滤箱内设有位于所述颗粒活性炭过滤层一侧的压缩炭过滤层,所述过滤箱和所述箱盖均与所述压缩炭过滤层通过设有的卡槽三相连接。
优选的,所述进水管远离所述过滤箱的一端设有密封圈一,所述进水管靠近所述密封圈一的一侧外部设有螺纹。
优选的,所述连接机构包括设置于所述箱盖外边缘的若干活动板,所述活动板与所述箱盖之间通过设有的铰链相连接,所述活动板的一侧设有弧形卡块,所述过滤箱的外壁顶部设有与所述弧形卡块相配合的弧形卡槽。
优选的,所述密封机构包括设置于所述过滤箱顶端的环形卡槽一,所述箱盖的底端设有与所述环形卡槽一相配合的环形卡槽二,所述环形卡槽二和所述环形卡槽一之间设置有密封圈二。
优选的,所述颗粒活性炭过滤层位于所述PP棉过滤层和所述压缩炭过滤层之间,且所述进水管紧邻所述PP棉过滤层的一侧。
与现有技术相比,本实用新型具有如下有益效果:通过设置密封圈一、螺纹和进水管的配合作用,进而便于水管与净水器的连接,通过设置PP棉过滤层、颗粒活性炭过滤层和压缩炭过滤层的配合作用,进而便捷的对水进行净化,通过设置连接机构和密封机构的配合作用,进而方便打开过滤箱,便于更换过滤层和清洗过滤箱内部的杂质,同时保证了过滤箱的密封性,本设计操作简单,设计合理,体积小巧,直接连接到水管上便可以使用,进而快速便捷的对水进行过滤,同时可以简单迅速的打开过滤箱,进而便于清洗过滤箱的内部,以及可以对多个过滤层同时进行更换,省时省力。
附图说明

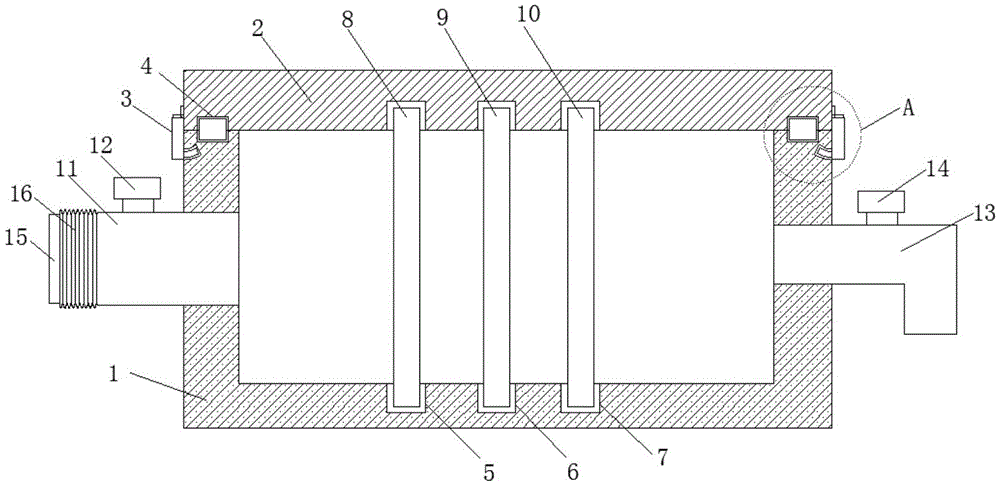

图1为本实用新型一种小型净水器的整体结构示意图;
图2为图1中A处的局部放大示意图。
图中:1、过滤箱;2、箱盖;3、连接机构;4、密封机构;5、卡槽一;6、卡槽二;7、卡槽三;8、PP棉过滤层;9、颗粒活性炭过滤层;10、压缩炭过滤层;11、进水管;12、进水阀门;13、出水管;14、出水阀门;15、密封圈一;16、螺纹;17、环形卡槽一;18、环形卡槽二;19、密封圈二;20、活动板;21、铰链;22、弧形卡块;23、弧形卡槽。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
如图1-2所示,一种小型净水器,包括过滤箱1,过滤箱1的顶端设有箱盖2,箱盖2与过滤箱1通过设有的连接机构3相连接,且箱盖2与过滤箱1之间设有密封机构4,过滤箱1的一侧设有进水管11,进水管11上设有进水阀门12,过滤箱1远离进水管11的一侧设有出水管13,出水管13上设有出水阀门14。过滤箱1内设有PP棉过滤层8,过滤箱1和箱盖2均与PP棉过滤层8通过设有的卡槽一5相连接,过滤箱1内设有位于PP棉过滤层8一侧的颗粒活性炭过滤层9,过滤箱1和箱盖2均与颗粒活性炭过滤层9通过设有的卡槽二6相连接,过滤箱1内设有位于颗粒活性炭过滤层9一侧的压缩炭过滤层10,过滤箱1和箱盖2均与压缩炭过滤层10通过设有的卡槽三7相连接;
进水管11远离过滤箱1的一端设有密封圈一15,进水管11靠近密封圈一15的一侧外部设有螺纹16;连接机构3包括设置于箱盖2外边缘的若干活动板20,活动板20与箱盖2之间通过设有的铰链21相连接,活动板20的一侧设有弧形卡块22,过滤箱1的外壁顶部设有与弧形卡块22相配合的弧形卡槽23;密封机构4包括设置于过滤箱1顶端的环形卡槽一17,箱盖2的底端设有与环形卡槽一17相配合的环形卡槽二18,环形卡槽二18和环形卡槽一17之间设置有密封圈二19;颗粒活性炭过滤层9位于PP棉过滤层8和压缩炭过滤层10之间,且进水管11紧邻PP棉过滤层8的一侧。
需要说明的是,本实用新型为一种小型净水器,在使用时,进水管11通过螺纹16与待连接水源相连接,通过设置的密封圈一15,进而加大进水管11的密封性,进而打开进水阀门12,进而水依次经过PP棉过滤层8、颗粒活性炭过滤层9和压缩炭过滤层10,进而对水进行过滤,进而打开出水阀门14,进而净化后的水通过出水管13流出,同时通过设置的密封圈二19,进而使得箱盖2和过滤箱1贴紧,进而防止渗水,当需要更换过滤层或者清洗过滤箱1时,关闭进水阀门12,进而拉动活动板20,进而弧形卡块22脱离弧形卡槽23,进而打开箱盖2,进而使得过滤层脱离卡槽,进而便于对多个过滤层同时更换,同时可以清理过滤箱1内的杂质,当清洗完成后,反向操作上述步骤,即可完成安装。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
