技术领域

本实用新型涉及椅子垫料制造装置技术领域，特别涉及一种椅子垫料搅拌缸。

背景技术

椅子垫是一种应用于日常生活及办公的舒适用具，椅子垫材质大多为海绵，海绵是一种多孔材料，具有良好的吸水性，能够用于清洁物品。通常是将发泡树脂，发泡助剂和粘合剂树脂混合在一起而形成，通过机械搅拌作用才能成为海绵。通过将空气引入发泡剂水溶液中均匀分散，使液相的发泡剂和气相的引入空气尽可能大的接触面，以使发泡剂中的表面活性物在液膜表面形成双电层并包围空气，形成一个个气泡从而形成海绵。

实用新型内容

本实用新型要解决的技术问题是提供一种能使得垫料搅拌混合时，保证其生产温度参数，高效对垫料进行搅拌混合，自动补水促进混合，并且结构稳定牢固的椅子垫料搅拌缸。

为了解决上述技术问题，本实用新型的技术方案为：

一种椅子垫料搅拌缸，包括：

缸体，包括夹层缸体、下进水口、上出水口和出料口，所述下进水口设于夹层缸体右侧底端，所述上出水口设于夹层缸体左侧顶端，所述出料口设于夹层缸体底端；

搅拌轴，设于缸体内部，包括搅拌辊、限位头、连接头一和连接套，所述搅拌辊分别设于搅拌轴前后左右四端，所述限位头和连接头一从下到上依次设于搅拌轴顶端，所述连接套包覆于连接头一内；

电机装置，设于搅拌轴顶端，包括从上到下依次设于其底端的连接块和连接头二，所述连接块包括环绕开于其外侧的电机连接孔；

进料口，设于缸体顶端；

进水装置，设于缸体顶端，包括连接箍、喷水头和进水管，所述连接箍分别设于进水管左端底部，所述喷水头分别设于进水管右端底部，所述连接箍包括环绕设于其内部的防磨圈；

连接盒，设于缸体顶端，包括环绕开于其顶部外侧的连接孔；

支撑腿，设于设于缸体底端，包括从上到下依次设于其底部的丝杆、调节螺母和支撑座；

缸盖，设于缸体顶端，包括设于其右端顶部的提拉头。

优选的，所述夹层缸体、下进水口和上出水口形成一个“下进上出”的保温回路水结构。

优选的，所述连接头一与连接头二相契，所述连接套直径比限位头直径小。

优选的，所述电机连接孔与连接孔规格一致，所述电机装置与连接盒通过电机连接孔和连接孔对位连接。

优选的，所述进水管呈“Y”字形，所述喷水头为旋转喷水头。

优选的，所述支撑腿通过调节螺母由丝杆驱动。

本实用新型的有益效果：

本实用新型通过采用四端搅拌辊的搅拌轴对垫料进行搅拌混合，通过夹层缸体辅助垫料搅拌混合，并且通过进水装置对垫料进行补水混合，还有通过支撑腿对缸体进行水平调节，为用户提供了一种能使得垫料搅拌混合时，保证其生产温度参数，高效对垫料进行搅拌混合，自动补水促进混合，并且结构稳定牢固的椅子垫料搅拌缸。

附图说明

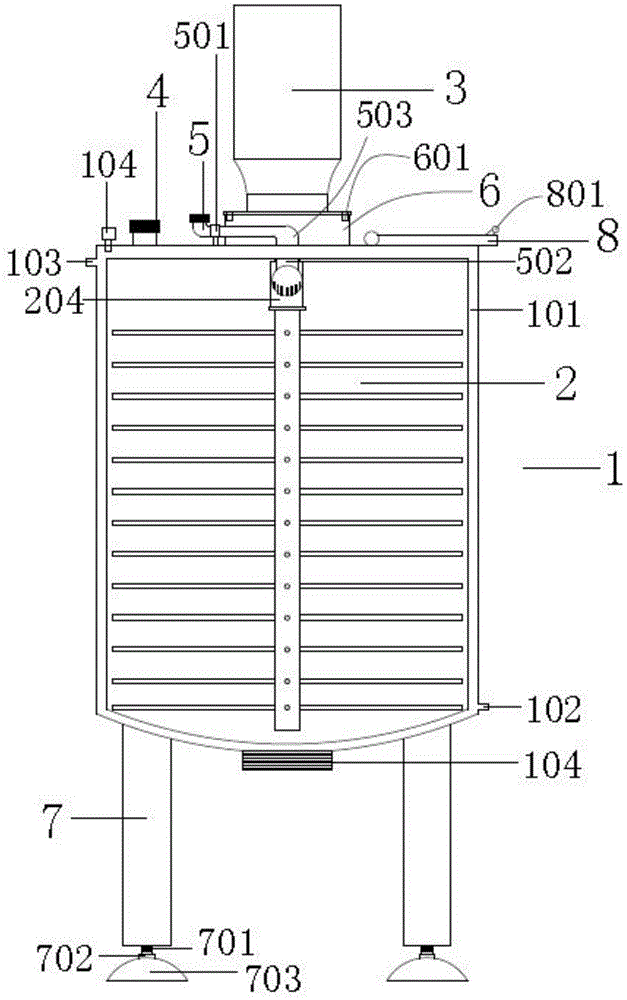

图1为本实用新型的结构图；

图2为本实用新型中搅拌轴的主视图；

图3为本实用新型中电机装置的主视图；

图4为本实用新型中进水管的俯视图；

图5为本实用新型中连接箍的主视图。

图中：缸体1、夹层缸体101、下进水口102、上出水口103、出料口104、搅拌轴2、缸体1、搅拌辊201、限位头202、连接头一203、电机装置3、连接块301、连接头二302、电机连接孔3011、进料口4、进水装置5、连接箍501、喷水头502、进水管503、防磨圈511、连接盒6、连接孔601、支撑腿7、丝杆701、调节螺母702、支撑座703、缸盖8、提拉头801。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

根据图1-图5所示：

一种椅子垫料搅拌缸，包括：

缸体1，包括夹层缸体101、下进水口102、上出水口103和出料口104，所述下进水口102设于夹层缸体101右侧底端，所述上出水口103设于夹层缸体101左侧顶端，所述出料口104设于夹层缸体101底端；

搅拌轴2，设于缸体1内部，包括搅拌辊201、限位头202、连接头一203和连接套204，所述搅拌辊201分别设于搅拌轴2前后左右四端，所述限位头202和连接头一203从下到上依次设于搅拌轴2顶端，所述连接套204包覆于连接头一203内；

电机装置3，设于搅拌轴2顶端，包括从上到下依次设于其底端的连接块301和连接头二302，所述连接块301包括环绕开于其外侧的电机连接孔3011；

进料口4，设于缸体1顶端；

进水装置5，设于缸体1顶端，包括连接箍501、喷水头502和进水管503，所述连接箍501分别设于进水管503左端底部，所述喷水头502分别设于进水管503右端底部，所述连接箍501包括环绕设于其内部的防磨圈511；

连接盒6，设于缸体1顶端，包括环绕开于其顶部外侧的连接孔601；

支撑腿7，设于设于缸体1底端，包括从上到下依次设于其底部的丝杆701、调节螺母702和支撑座703；

缸盖8，设于缸体1顶端，包括设于其右端顶部的提拉头801。

所述夹层缸体101、下进水口102和上出水口103形成一个“下进上出”的保温回路水结构。

优选的，所述连接头一203与连接头二302相契，所述连接套204直径比限位头202直径小。

所述电机连接孔3011与连接孔601规格一致，所述电机装置3与连接盒6通过电机连接孔3011和连接孔601对位连接。

所述进水管503呈现“Y”字形，所述喷水头502为旋转喷水头。

所述支撑腿703通过调节螺母702由丝杆701驱动。

以上结合附图对本实用新型的实施方式作了详细说明，但本实用新型不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本实用新型原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本实用新型的保护范围内。
