技术领域

本实用新型涉及缓冲组件领域，尤其涉及一种基于冷热电联产系统的缓冲组件。

背景技术

冷热电联产是以天然气为燃料，在用户或建筑物附近，直接向用户供应冷热电的分布式能源系统，冷热电联产是一种综合能源利用率高、污染物排放少和安全可靠的能源系统，已在美国、日本和欧盟得到广泛应用，经检索一种通用型冷热电联产系统，所述系统包含有锅炉无泵回水系统和发电制冷系统，所述无泵回水系统包含有蒸汽锅炉、主缓冲组件、辅缓冲组件、水箱和控制组件，所述发电制冷系统包含有蒸汽蓄能器、冷凝器、吸收式制冷机、膨胀机和发电机，虽然本实用新型一种通用型冷热电联产系统，适应范围广。

然而传统的基于冷热电联产系统的缓冲组件在使用过程中只对内部起到缓冲效果，缓冲容器在安装上不具备缓冲结构，容易导致缓冲容器损坏，降低了缓冲容器的使用寿命。

因此，有必要提供一种新的基于冷热电联产系统的缓冲组件解决上述技术问题。

实用新型内容

本实用新型解决的技术问题是提供一种结构简单、减震效果好、提高了使用寿命的基于冷热电联产系统的缓冲组件。

为解决上述技术问题，本实用新型提供的基于冷热电联产系统的缓冲组件包括：缓冲容器；两个支撑柱，两个所述支撑柱固定安装在所述缓冲容器上；底板，所述底板位于所述缓冲容器的下方；两个第一弹簧，两个所述第一弹簧套设在对应的所述支撑柱上，所述第一弹簧的顶端与所述缓冲容器固定连接，所述第一弹簧的底端与所述底板固定连接；两个滑动孔，所述底板的顶部开设有两个滑动孔，所述支撑柱的底端延伸至对应的所述滑动孔内并与对应的所述滑动孔的内壁滑动连接；两个腔室，两个所述腔室均开设在所述底板上，两个所述腔室分别与对应的所述滑动孔相连通。

优选的，所述支撑柱的底部固定安装有两个安装块，所述安装块上转动安装有铰接杆，所述腔室的底部内壁上固定安装有固定块。

优选的，所述固定块上固定安装有支撑杆，所述支撑杆的两端与对应的所述腔室的内壁固定连接，所述支撑杆上滑动安装有两个滑块，两个所述滑块位于两个所述固定块之间，所述铰接杆远离对应的所述安装块的一端转动安装在对应的所述滑块上。

优选的，所述支撑杆上套设有两个第二弹簧，两个所述第二弹簧相互靠近的一端分别与对应的所述滑块固定连接，两个所述第二弹簧相互远离的一端分别与对应的所述腔室的内壁固定连接。

优选的，所述支撑柱的底部开设有滑动槽，所述固定块的顶部固定安装有安装柱，所述安装柱的顶端延伸至对应的滑动槽内并与对应的所述滑动槽的内壁滑动连接，所述滑动槽的顶部内壁上固定安装有第三弹簧，所述第三弹簧的底端与对应的所述安装柱固定连接。

优选的，所述安装柱的两侧均固定安装第一限位块，所述滑动槽的两侧内壁上均开设有第一限位槽，所述第一限位块与对应的所述第一限位槽的内壁滑动连接。

优选的，所述滑块的底部固定安装有第二限位块，所述腔室的顶部内壁上开设有两个第二限位槽，所述第二限位块的底部延伸至对应的所述第二限位槽内并与对应的所述第二限位槽的内壁滑动连接。

与相关技术相比较，本实用新型提供的基于冷热电联产系统的缓冲组件具有如下有益效果：

本实用新型提供一种基于冷热电联产系统的缓冲组件，所述第一弹簧的顶端与所述缓冲容器固定连接，所述第一弹簧的底端与所述底板固定连接；所述支撑杆上套设有两个第二弹簧，两个所述第二弹簧相互靠近的一端分别与对应的所述滑块固定连接，两个所述第二弹簧相互远离的一端分别与对应的所述腔室的内壁固定连接，所述安装柱的顶端延伸至对应的滑动槽内并与对应的所述滑动槽的内壁滑动连接，所述滑动槽的顶部内壁上固定安装有第三弹簧，所述第三弹簧的底端与对应的所述安装柱固定连接，通过第一弹簧、第二弹簧和第三弹簧有效的对缓冲容器进行减震，保护了缓冲容器，提高了缓冲容器的使用寿命。

附图说明

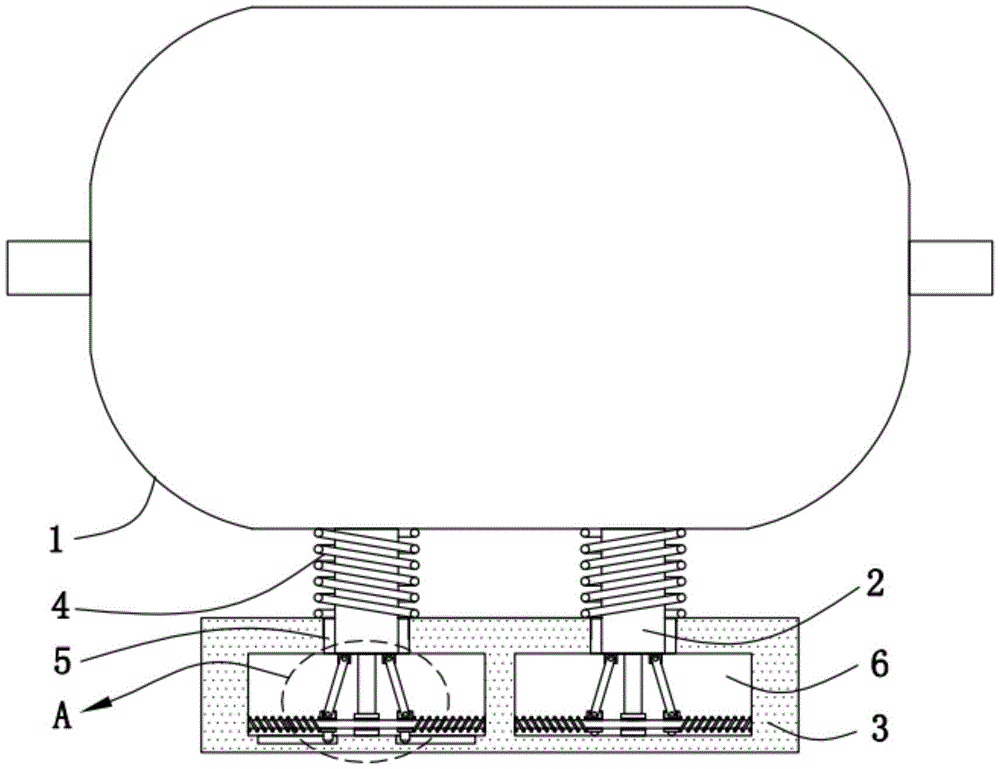

图1为本实用新型提供的基于冷热电联产系统的缓冲组件的一种较佳实施例的结构示意图；

图2为图1所示的A部放大示意图；

图3为图1所示的安装柱与支撑柱的结构示意图。

图中标号：1、缓冲容器，2、支撑柱，3、底板，4、第一弹簧，5、滑动孔，6、腔室，7、安装块，8、铰接杆，9、固定块，10、支撑杆，11、滑块，12、第二弹簧，13、安装柱，14、滑动槽，15、第三弹簧。

具体实施方式

下面结合附图和实施方式对本实用新型作进一步说明。

请结合参阅图1、图2和图3，其中，图1为本实用新型提供的基于冷热电联产系统的缓冲组件的一种较佳实施例的结构示意图；图2为图1所示的A部放大示意图；图3为图1所示的安装柱与支撑柱的结构示意图。基于冷热电联产系统的缓冲组件包括：缓冲容器1；两个支撑柱2，两个所述支撑柱2固定安装在所述缓冲容器1上；底板3，所述底板3位于所述缓冲容器1的下方；两个第一弹簧4，两个所述第一弹簧4套设在对应的所述支撑柱2上，所述第一弹簧4的顶端与所述缓冲容器1固定连接，所述第一弹簧4的底端与所述底板3固定连接；两个滑动孔5，所述底板3的顶部开设有两个滑动孔5，所述支撑柱2的底端延伸至对应的所述滑动孔5内并与对应的所述滑动孔5的内壁滑动连接；两个腔室6，两个所述腔室6均开设在所述底板3上，两个所述腔室6分别与对应的所述滑动孔5相连通。

所述支撑柱2的底部固定安装有两个安装块7，所述安装块7上转动安装有铰接杆8，所述腔室6的底部内壁上固定安装有固定块9。

所述固定块9上固定安装有支撑杆10，所述支撑杆10的两端与对应的所述腔室6的内壁固定连接，所述支撑杆10上滑动安装有两个滑块11，两个所述滑块11位于两个所述固定块9之间，所述铰接杆8远离对应的所述安装块7的一端转动安装在对应的所述滑块11上。

所述支撑杆10上套设有两个第二弹簧12，两个所述第二弹簧12相互靠近的一端分别与对应的所述滑块11固定连接，两个所述第二弹簧12相互远离的一端分别与对应的所述腔室6的内壁固定连接。

所述支撑柱2的底部开设有滑动槽14，所述固定块9的顶部固定安装有安装柱13，所述安装柱13的顶端延伸至对应的滑动槽14内并与对应的所述滑动槽14的内壁滑动连接，所述滑动槽14的顶部内壁上固定安装有第三弹簧15，所述第三弹簧15的底端与对应的所述安装柱13固定连接。

所述安装柱13的两侧均固定安装第一限位块，所述滑动槽14的两侧内壁上均开设有第一限位槽，所述第一限位块与对应的所述第一限位槽的内壁滑动连接，所述第一限位块和所述第一限位槽对所述支撑柱2起到限位作用。

所述滑块11的底部固定安装有第二限位块，所述腔室6的顶部内壁上开设有两个第二限位槽，所述第二限位块的底部延伸至对应的所述第二限位槽内并与对应的所述第二限位槽的内壁滑动连接。

本实用新型提供的基于冷热电联产系统的缓冲组件的工作原理如下：

使用时，所述缓冲容器1会受到向下的力，所述缓冲容器1会带动两个所述支撑柱2向下运动；

随时两个所述支撑柱2向下运动，两个所述第一弹簧4被两个所述支撑柱2带动，两个第一弹簧4向下运动，两个第一弹簧4被压缩；

同时，随着两个所述支撑柱2向下运动，四个所述安装块7被两个所述支撑柱2带动，所述安装块7将向下运动；

随着所述安装块7向下运动，所述铰接杆8被对应的所述安装块7带动，所述铰接杆8向下运动；

随着所述铰接杆8向下移动，所述滑块11被对应的所述铰接杆8带动，所述滑块11将在所述支撑杆10上滑动；

随着所述滑块11滑动，所述第二弹簧12被所述滑块11带动，所述第二弹簧12被压缩，同时第二限位块在第二限位槽内滑动；

随着所述安装柱2向下运动，所述第三弹簧15被所述安装柱2带动，所述第三弹簧15被压缩；

通过第一弹簧4、第二弹簧12和第三弹簧15便可以起到缓冲减震效果，有效的保护了缓冲容器1，提高了缓冲容器1的使用寿命。

与相关技术相比较，本实用新型提供的基于冷热电联产系统的缓冲组件具有如下有益效果：

本实用新型提供一种基于冷热电联产系统的缓冲组件，所述第一弹簧4的顶端与所述缓冲容器1固定连接，所述第一弹簧4的底端与所述底板3固定连接；所述支撑杆10上套设有两个第二弹簧12，两个所述第二弹簧12相互靠近的一端分别与对应的所述滑块11固定连接，两个所述第二弹簧12相互远离的一端分别与对应的所述腔室6的内壁固定连接，所述安装柱13的顶端延伸至对应的滑动槽14内并与对应的所述滑动槽14的内壁滑动连接，所述滑动槽14的顶部内壁上固定安装有第三弹簧15，所述第三弹簧15的底端与对应的所述安装柱13固定连接，通过第一弹簧4、第二弹簧12和第三弹簧15有效的对缓冲容器1进行减震，保护了缓冲容器1，提高了缓冲容器1的使用寿命。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
