技术领域

本实用新型涉及计算机，具体涉及一种能够保护硬盘的台式电脑主机箱。

背景技术

计算机俗称电脑，是一种用于高速计算的现代电子计算机器，既可以进行数值计算，又可以进行逻辑计算，还具有记忆存储功能，是能够按照程序运行，自动、高速处理海量数据的现代化智能电子设备。计算机由硬件系统和软件系统组成，没有安装任何软件的计算机称为裸机。

主机机箱是计算机必不可少的一种设备，计算机在维修时需要对主机机箱进行拆卸，但是现有的主机机箱在拆卸时很不方便，由于固定螺丝较小，常常会因为使用者的不小心造成固定螺丝的丢失，给安装维修带来不便。此外，现有计算机硬盘通常都是安装在支架上的，并用螺钉固定，传统的硬盘保护装置结构简单，抗震性差，散热性能低，影响硬盘的正常使用。

实用新型内容

（一）解决的技术问题

针对现有技术所存在的上述缺点，本实用新型提供了一种能够保护硬盘的台式电脑主机箱，能够有效克服现有技术所存在的不便于安装维修、缺乏对硬盘保护的缺陷。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：

一种能够保护硬盘的台式电脑主机箱，包括箱体，所述箱体与转门铰接，所述箱体内顶部固定有挡杆，所述转门内壁固定有盒体，所述盒体内壁固定有壳体，所述壳体内壁相对固定有滑轨，所述滑轨与滑块滑动连接，所述滑块之间固定有移动块，所述移动块与卡杆一端固定，所述卡杆另一端贯穿壳体、盒体并与挡杆卡接，所述移动块内部贯穿并螺纹连接有螺杆，所述螺杆端部固定有第一锥形齿轮，所述第一锥形齿轮与第二锥形齿轮啮合，所述第二锥形齿轮与转轴一端固定，所述转轴另一端贯穿盒体、转门并固定有把手；

所述箱体内底部设有第一底板，所述第一底板与箱体内壁之间固定连接有弹性杆，所述弹性杆外绕有第一弹簧，所述第一弹簧一端与第一底板相连，所述第一弹簧另一端与箱体内壁相连，所述第一底板通过减振垫与第二底板相连，所述第二底板上固定有放置座，所述放置座内部设有卡角，所述卡角通过第二弹簧与放置座内壁相连，所述第二底板内部空心，所述第二底板上设有第一散热孔，所述第二底板内底部与第一散热孔相对处固定有导流块，所述第二底板底部位于导流块两侧相对设有第二散热孔，所述箱体侧壁、转门上与第二散热孔相对处设有排气扇。

优选地，所述滑轨上设有与滑块配合的t形滑槽。

优选地，所述滑轨关于壳体上下对称设置。

优选地，所述壳体侧壁开设有与卡杆上下移动配合的开口。

优选地，所述盒体、转门与转轴接触处设有轴承。

优选地，所述卡角设有四个，所述卡角设于放置座四个拐角处。

优选地，所述导流块截面呈梯形。

优选地，所述箱体上设有进气孔。

（三）有益效果

与现有技术相比，本实用新型所提供的一种能够保护硬盘的台式电脑主机箱能够利用转轴通过第二锥形齿轮、第一锥形齿轮的传动带动螺杆转动，在滑轨与滑块的限制下，移动块能够沿竖直方向带动卡杆向上移动，从而解除挡杆对卡杆的固定作用，便能够打开转门，安装维修非常方便，不用担心固定螺丝的丢失；将硬盘放入放置座内部的卡角之间，第二弹簧、减振垫、弹性杆与第一弹簧的设置能够给予硬盘稳定的外部环境，防止震动对硬盘造成影响，排气扇能够将硬盘产生的热量通过第一散热孔、第二散热孔快速排出箱体，导流块的设置提高了气流通过第二散热孔的速度，有效提升了散热性能。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

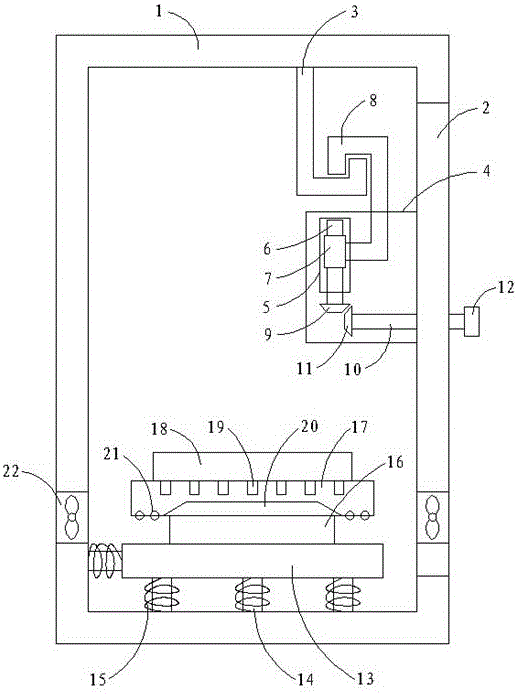

图1为本实用新型结构示意图；

图2为本实用新型图1中放置座内部结构示意图；

图3为本实用新型图1中壳体内部结构示意图；

图中：

1、箱体；2、转门；3、挡杆；4、盒体；5、壳体；6、螺杆；7、移动块；8、卡杆；9、第一锥形齿轮；10、转轴；11、第二锥形齿轮；12、把手；13、第一底板；14、弹性杆；15、第一弹簧；16、减振垫；17、第二底板；18、放置座；19、第一散热孔；20、导流块；21、第二散热孔；22、排气扇；23、第二弹簧；24、卡角；25、滑轨；26、滑块。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种能够保护硬盘的台式电脑主机箱，如图1至图3所示，包括箱体1，箱体1与转门2铰接，箱体1内顶部固定有挡杆3，转门2内壁固定有盒体4，盒体4内壁固定有壳体5，壳体5内壁相对固定有滑轨25，滑轨25与滑块26滑动连接，滑块26之间固定有移动块7，移动块7与卡杆8一端固定，卡杆8另一端贯穿壳体5、盒体4并与挡杆3卡接，移动块7内部贯穿并螺纹连接有螺杆6，螺杆6端部固定有第一锥形齿轮9，第一锥形齿轮9与第二锥形齿轮11啮合，第二锥形齿轮11与转轴10一端固定，转轴10另一端贯穿盒体4、转门2并固定有把手12；

箱体1内底部设有第一底板13，第一底板13与箱体1内壁之间固定连接有弹性杆14，弹性杆14外绕有第一弹簧15，第一弹簧15一端与第一底板13相连，第一弹簧15另一端与箱体1内壁相连，第一底板13通过减振垫16与第二底板17相连，第二底板17上固定有放置座18，放置座18内部设有卡角24，卡角24通过第二弹簧23与放置座18内壁相连，第二底板17内部空心，第二底板17上设有第一散热孔19，第二底板17内底部与第一散热孔19相对处固定有导流块20，第二底板17底部位于导流块20两侧相对设有第二散热孔21，箱体1侧壁、转门2上与第二散热孔21相对处设有排气扇22。

滑轨25上设有与滑块26配合的t形滑槽，滑轨25关于壳体5上下对称设置，壳体5侧壁开设有与卡杆8上下移动配合的开口，盒体4、转门2与转轴10接触处设有轴承，卡角24设有四个，卡角24设于放置座18四个拐角处，导流块20截面呈梯形，箱体1上设有进气孔。

利用转轴10通过第二锥形齿轮11、第一锥形齿轮9的传动带动螺杆6转动，在滑轨26与滑块25的限制下，移动块7能够沿竖直方向带动卡杆8向上移动，从而解除挡杆3对卡杆8的固定作用，便能够打开转门2，安装维修非常方便。滑轨26与滑块25配合能够限制移动块7的移动方向，保证移动块7移动平稳。壳体5侧壁开设有与卡杆8上下移动配合的开口，便于卡杆8沿竖直方向上下移动。

将硬盘放入放置座18内部的卡角24之间，第二弹簧23、减振垫16、弹性杆14与第一弹簧15的设置能够给予硬盘稳定的外部环境，防止震动对硬盘造成影响。排气扇22能够将硬盘产生的热量通过第一散热孔19、第二散热孔21快速排出箱体1，导流块20的设置提高了气流通过第二散热孔21的速度，有效提升了散热性能。箱体1上设有进气孔，保证排气扇22能够在箱体1内形成流动气流。

值得注意的是，卡角24将硬盘固定住后，硬盘与第二底板17之间留有空隙，以防硬盘将第一散热孔19堵上。

本实用新型所提供的一种能够保护硬盘的台式电脑主机箱能够利用转轴通过第二锥形齿轮、第一锥形齿轮的传动带动螺杆转动，在滑轨与滑块的限制下，移动块能够沿竖直方向带动卡杆向上移动，从而解除挡杆对卡杆的固定作用，便能够打开转门，安装维修非常方便，不用担心固定螺丝的丢失；将硬盘放入放置座内部的卡角之间，第二弹簧、减振垫、弹性杆与第一弹簧的设置能够给予硬盘稳定的外部环境，防止震动对硬盘造成影响，排气扇能够将硬盘产生的热量通过第一散热孔、第二散热孔快速排出箱体，导流块的设置提高了气流通过第二散热孔的速度，有效提升了散热性能。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不会使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
